Усім знову доброго часу доби!
Як видно з назви запису, нарешті я довів до розуму свою системузапалення і повністю розібрався з проводкою і всіма проблемами.троїла, та не просто троїла і на 1 і 4 циліндрі тільки працювала)))Причину знайшов досить швидко, а причина така "скупий платитьдвічі! ". Я думаю багатьом ця причина знайома). Абсолютно новийДХ.Калуга якийсь.
Кароче шлак а не датчик (
Ну замовляю старвольт 2 штуки). Не те що калуга.

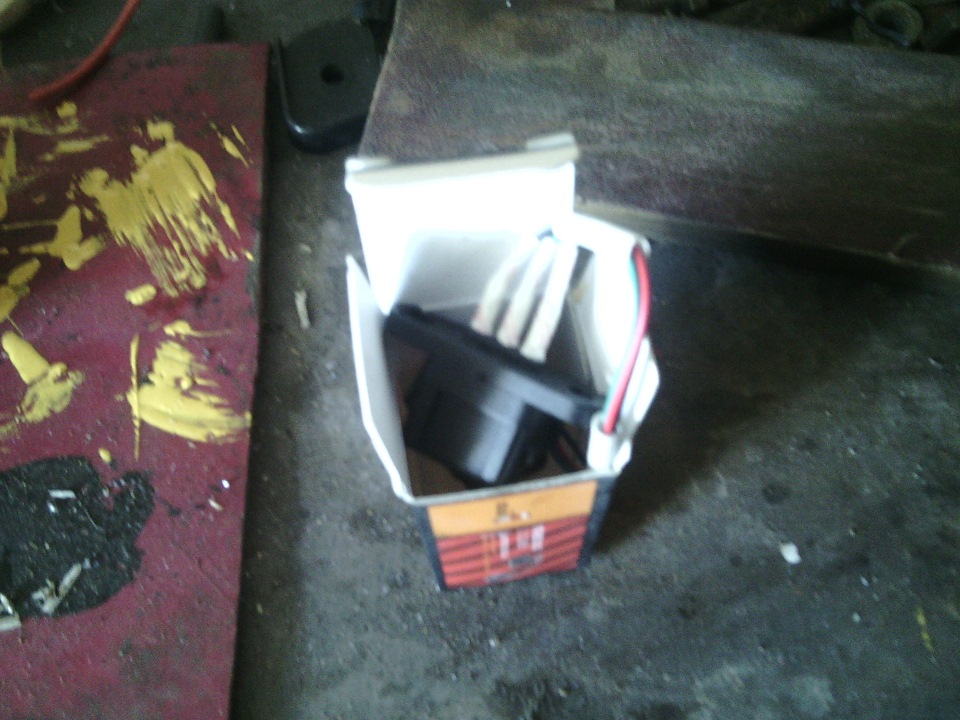

Старвольт в упаковці, приємно і дивитися і якість радує!
Поставив, все запрацювало. Попив кровушки падла чимало! На даниймомент як би я його переміг, з'явився і хх і прийомистість ідинаміка. Залишилася одна єдина проблема - Так! Тахометр! Завданняне з простих, нарив купу схем на драйві та в інеті, приступив дореалізації, але всі без винятку схеми давали тільки шалене троїнняі відсутність свідчень (. І в цьому немає нічого дивного, аджесхеми з діодами і резюками були реалізовані на стік приладах, а умене як ви знаєте вектровська приладка і як я підозрюю виробництваVDO. l/4899916394579371647/

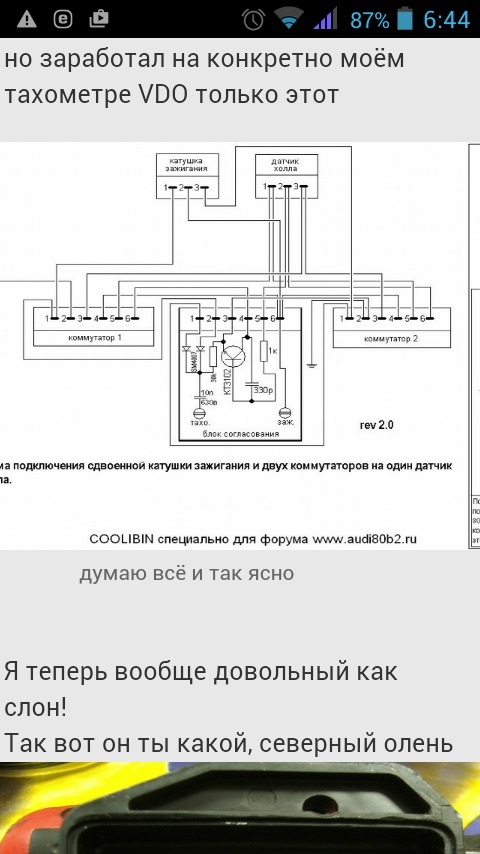

і власне схему.
та сама схема, на перший погляд незрозуміло, але якщо придивитися, рішення в наявності)
> Ненавченому оку не зрозуміти, тому поясню:ті самі два діода, кондер і тахометр, вузлова точка через 27к пов'язані з масою.

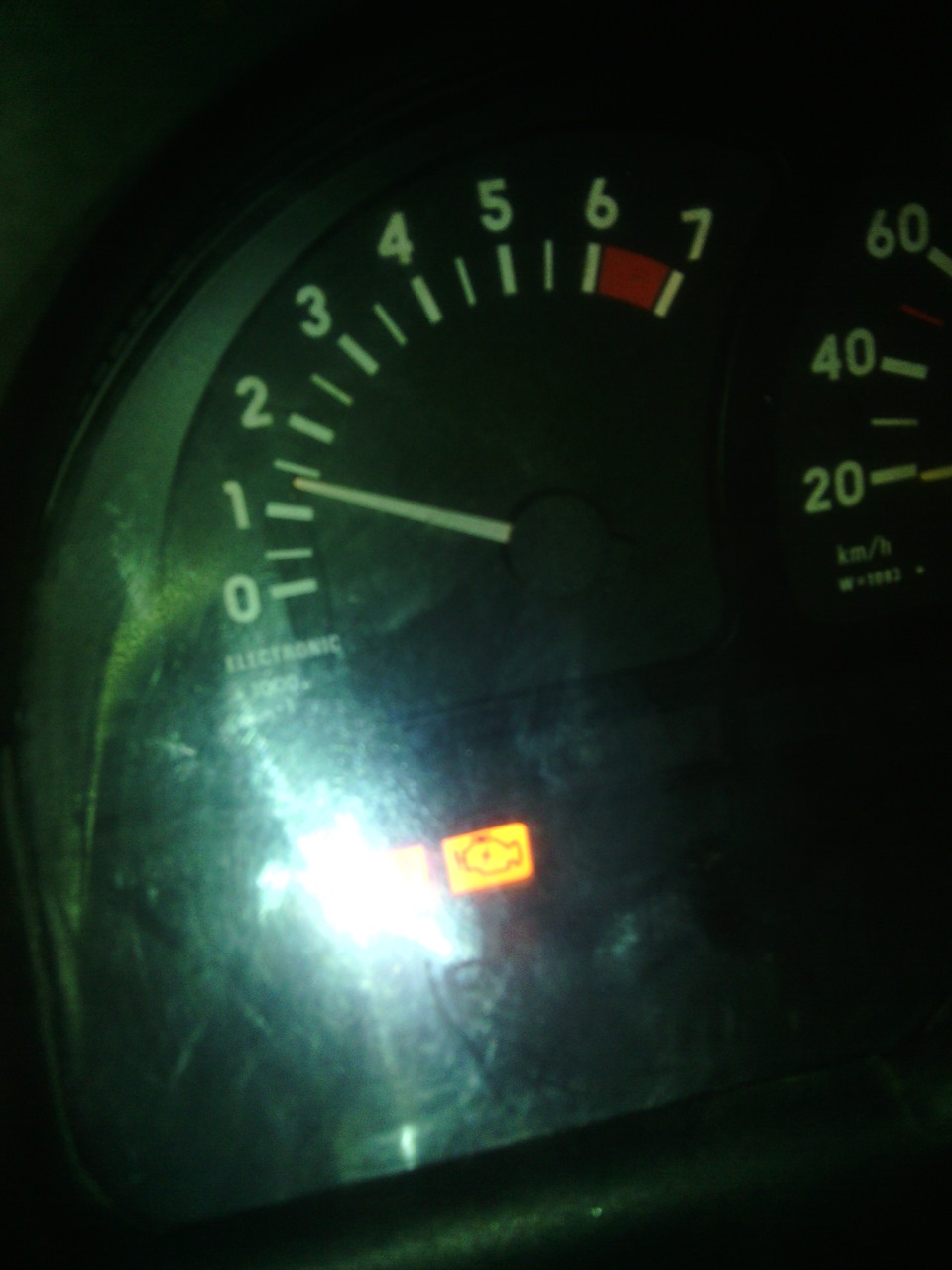

Пробую, … омг! Відповідаю я лезгинку гоцал в гаражі хвилин 5 точно! 1994983/збираю все всередині корпусу релюшки - розміридозволяють.
Майже готовий блок узгодження)
Залив "внутрішню" клеєм з пістолета, клеми обтиснув ну і т.Д. .Заізолював та хомутиком притягнув до розпірки. І довелося відмодних фішок датчика холу, що повернуться до стоку. Причина дужепроста, фішка нижньою частиною упираючись у термос 21082 не даваларегулювати УОЗ.
Стокові готові до встановлення. Усім добра хлопці! П.С. До речіваріантів перепробував не менше 20, і з різними резюками та діодамиі т.Д і т.Д. Деталей накопичилася ціла коробочка. Можу навітькомусь спаяти подібний блок синхронізації)
П.С.С. І найголовніше правило! "якщо щось не виходить йдіть спати! "Не забуваємо)
П.С.С.С. Хто у темі не соромимося питати)
Коментарі20
Як ти вивів показники на андроїд?
автоподсос стояв) САУВЗ-8 і був зв'язок по андроїд)
як ти карб до телефону підключив?
а це САУВЗ таке може робити)
Я взагалі нічого не зрозумів)) у тебе один ДХ?
2 дх 2 комутатора
На схемі ж один
це схема джерело з якої я брав рішення для виготовлення блоку узгодження тахометра, схема для мого рішення в передпості
Ясно)ну я вже побачив схему де два діоди і два опори)як робота їх?
можна трохи докладніше про блок узгодження?) про діоди та кондер для тахо - я зрозумів, а решта неа (
2 діода кондер 10п і резюк на 30кОм, з дх через діоди та кондер на тахометр, 30комс вузла на масу і все
а транзистор куди?
транзистора немає
А сигнал движки чомусь горить?
) це не движка, а лампочка прогріву) вона блимає під час прогріву, так на приладку вивів, адже вона опелевская
А про андроїд-докладніше можеш? Це як це він обороти каже?

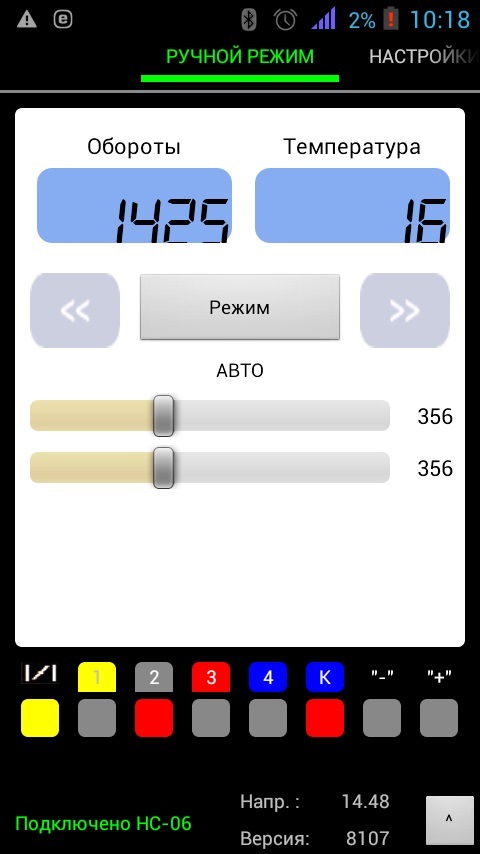

у мене просто стоїть САУВЗ з блютус модулем. через смарт бачу ситуацію по оборотах і температурі, в ньому вже спочатку є налаштування під 2-х контурне запалювання, він сам бере сигнал з одного ДХ і множить його на 2
