Доброго всім часу доби! є про що писати, але як то ліньки що? ..
Але начебто є трохи настрій і бажання зробити пізнавальний піст, можливо комусь знадобиться, точніше сподіваюся що знадобиться! )
Реалізація та підготовка до реалізації тривала близько 4 місяців, так вийшло тому, що купував комплектуючі і виконував роботи дужеповільно, щоб не переробляти потім).
1. Комутатор 133.3774-03 Енергомаш Спочатку вибір упав саме нанього бо за відгуками Астро менш надійні. Але терпимо). Післяпокупки розібрав перевірив, усередині все виконано дуже якісно.

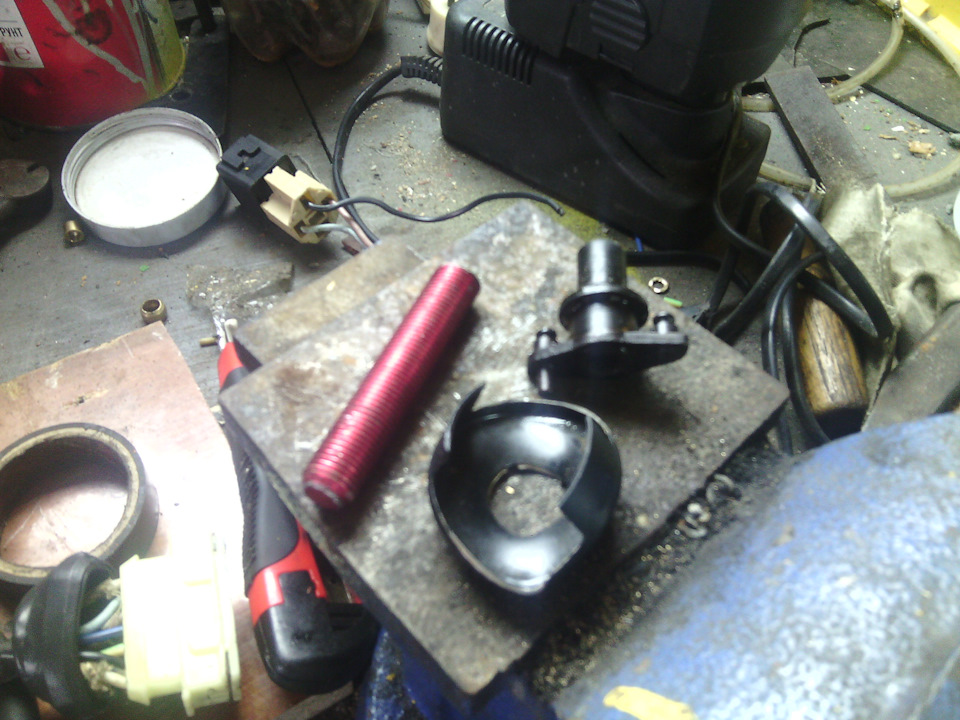

2. Шторка з двома секторами.Замовляв в інтернеті.
3. Та й запасний трамблер, тому що корпус нинішнього був покромсантрохи на користь двоконтурного запалення.
Приступимс…ах та 4. Ремкомплект трамблера, бажано БРТ. Неполінуйтеся і замініть чортові гумки, щоб потім не витирати олію)…як я витирав))). У разі це була алюмінієва шпилька. Вибившторку

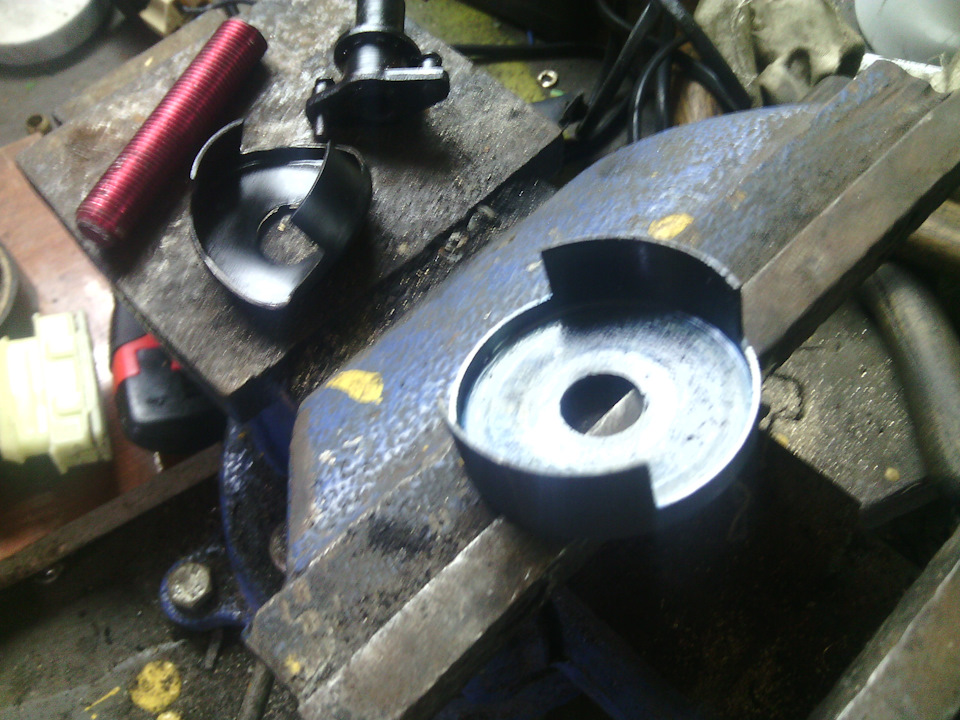

Запилюю сходи і вальцювання. Засумнівався і відніс токареві якийдодатково сторцював поверхню під шторку. Фактично на цьому трамблерготовий, міняю гумки, сальник, ну і збираю як книжка пише.

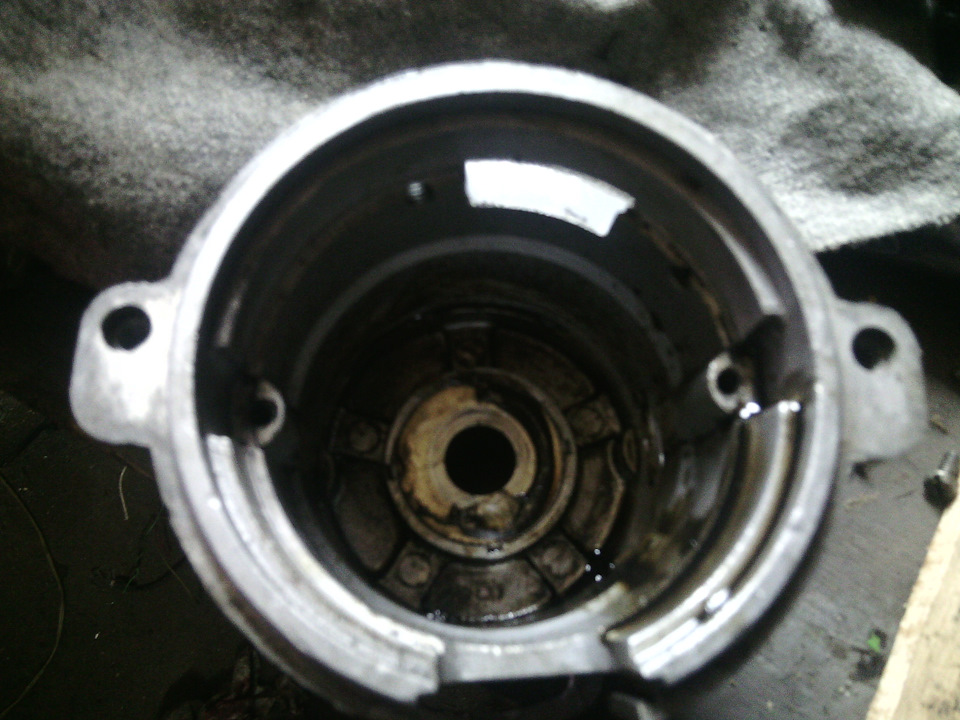

Міняйте сальники, а то ось така яка буде(

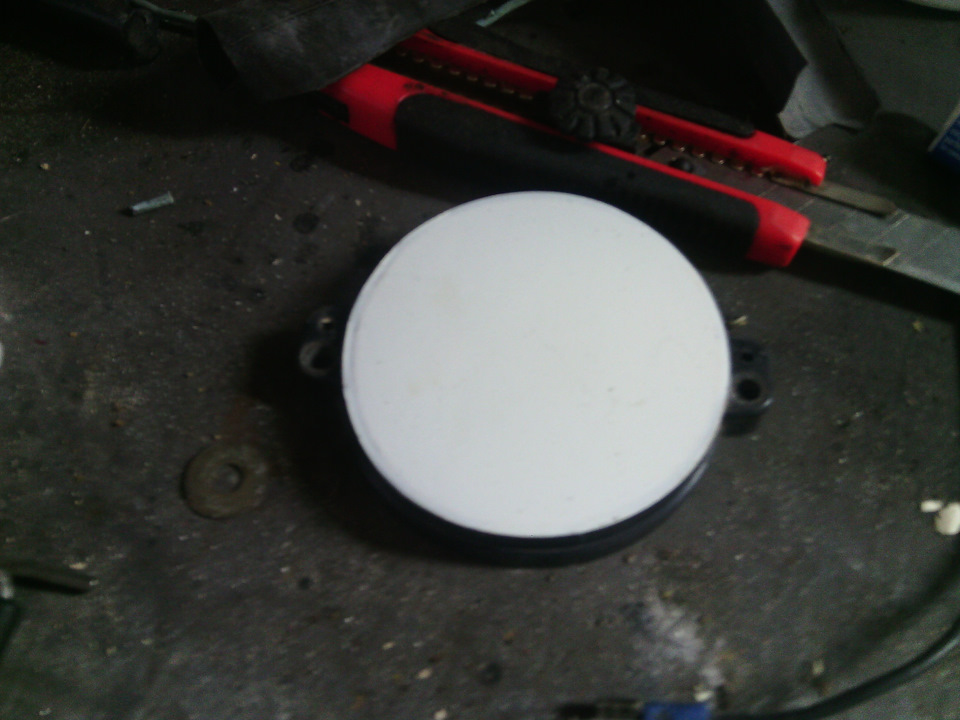

Ах так, ще вирішив кришку трамблера привести в божеськийвигляд.Нічого особливого просто очистив від старої фарби шпаклянув, перетер і пофарбував.
Тепер про схему проводки.
Моя схема

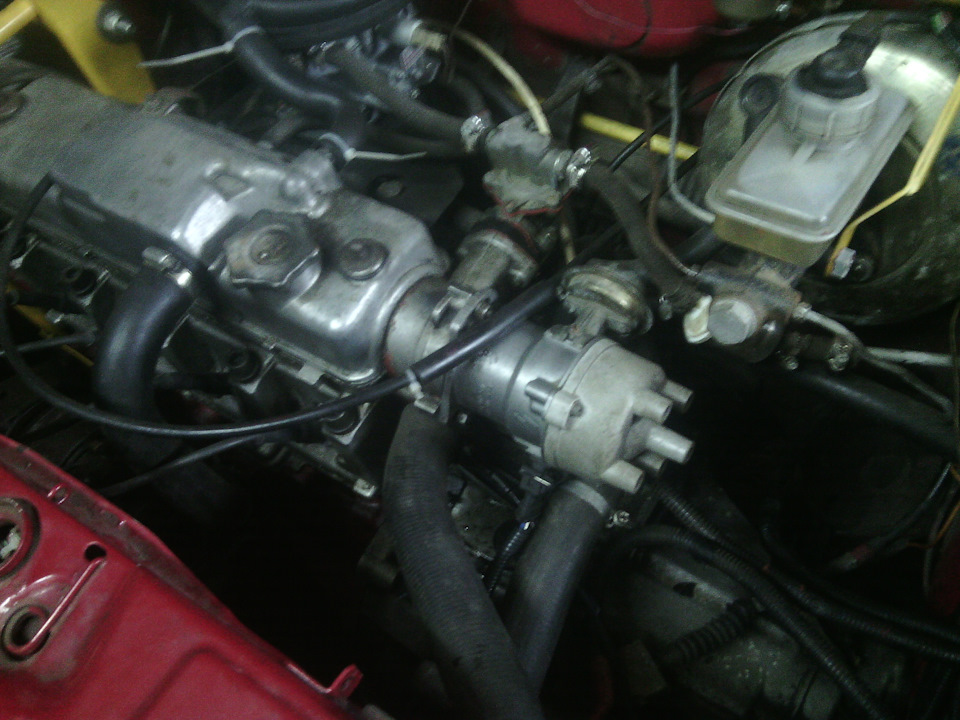

Схема зазнала трохи змін. Як на мене на краще, бо кількістьпроводів зменшилася, а я як ви знаєте, вітаю мінімалізм ікомпактність))). Зрозуміло. Майже все готово (тепер про особливостіприборки вектровської). Як і у випадку з двоконтурним запаленням, тахометр працювати відмовився. І навіть на виході "тах" комутатора! Як не дивно, рішення знайшов майже відразу, хоч і задумався надблоком узгодження). У провід від "тах", що йде на тахометр, впаявємність на 15п. І все запрацювало! Упакував ємність у коробочку віддроселя якоїсь старої магнітоли все в гофру, ізоленту і навипробування! Ось так все зараз виглядає
Враження… вагоме це те, що УОЗ стало виставити набагато простіше. Ів роботі наче трохи краще став поводитись двиг. З незначних змінвідзначу те, що проводки стало ще менше, а я ой як це люблю)))! Уїзді зміни незначні), але є). Ну і залишилася купка від попередньоїсистеми, трамблер та пара комутаторів на двоконтурку).
З.И. На цьому все, якщо не буду лінуватися, то викладу пости проклапан вентиляції, чаклуна від ланоса і моєї мого інсталяції ГБО, яка потихеньку рухається вперед! )) До зустрічі друзі!
