Усім доброго часу доби!
Довгоочікуваний запис і довгоочікуваний інстал! До чого тут ГБОзапитаєте ви? Та при всьому при тому, що я планую повністювстановити всі примочки до установки ГБО щоб потім нічого непереміщати під капотом при інсталі редуктора та решти лабуди. Беззайвих деталей та ретельно укомплектованої.
Для початку знімаємо стару розпорочку з якої до речі теж булобагато мороки при встановленні…

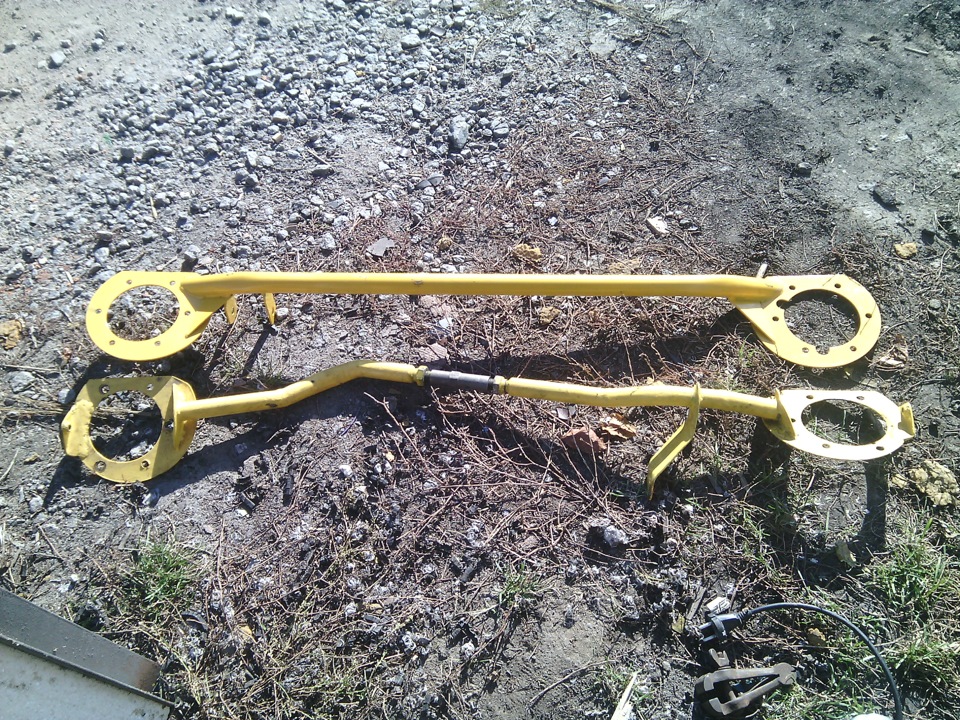

Старе і нове
p>

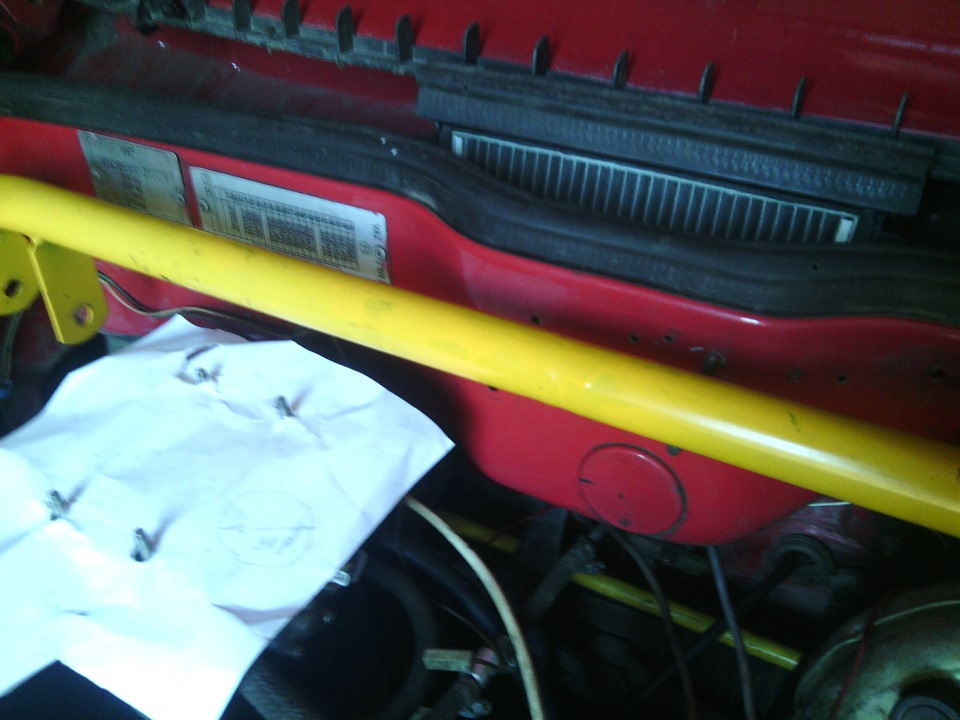

Прикладка і... Що ж ми бачимо, все як зазвичай зварювання таболгарка на допомогу.Для початку довелося вирізати сектор з трубирозпірки щоб вона не тиснула на блок комутаторівмєгозапалювання)))

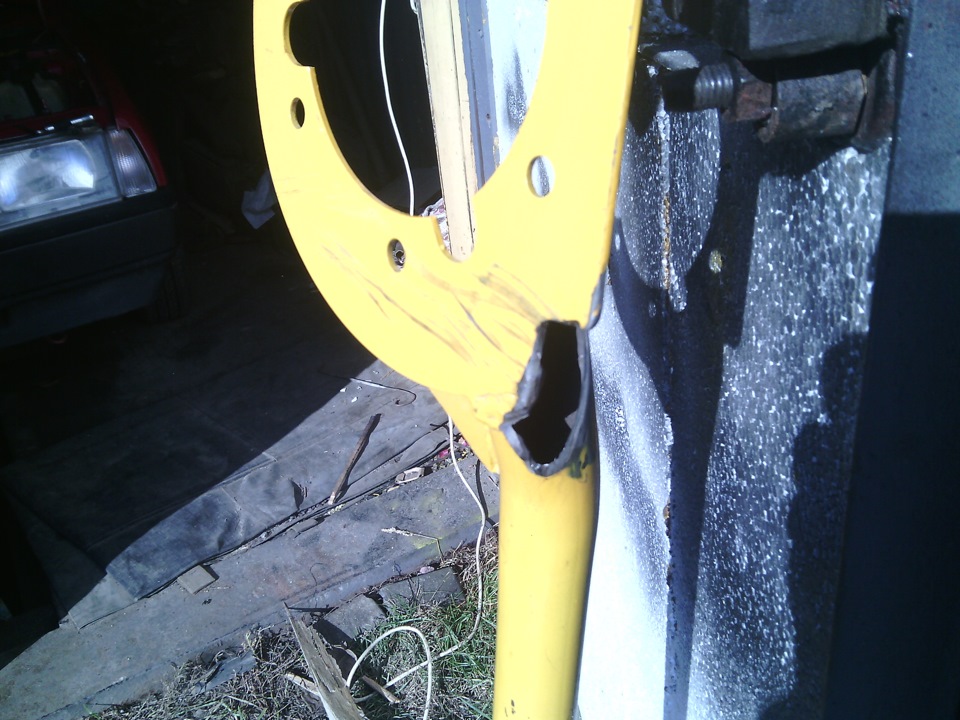

> Ось що довелося вирізати

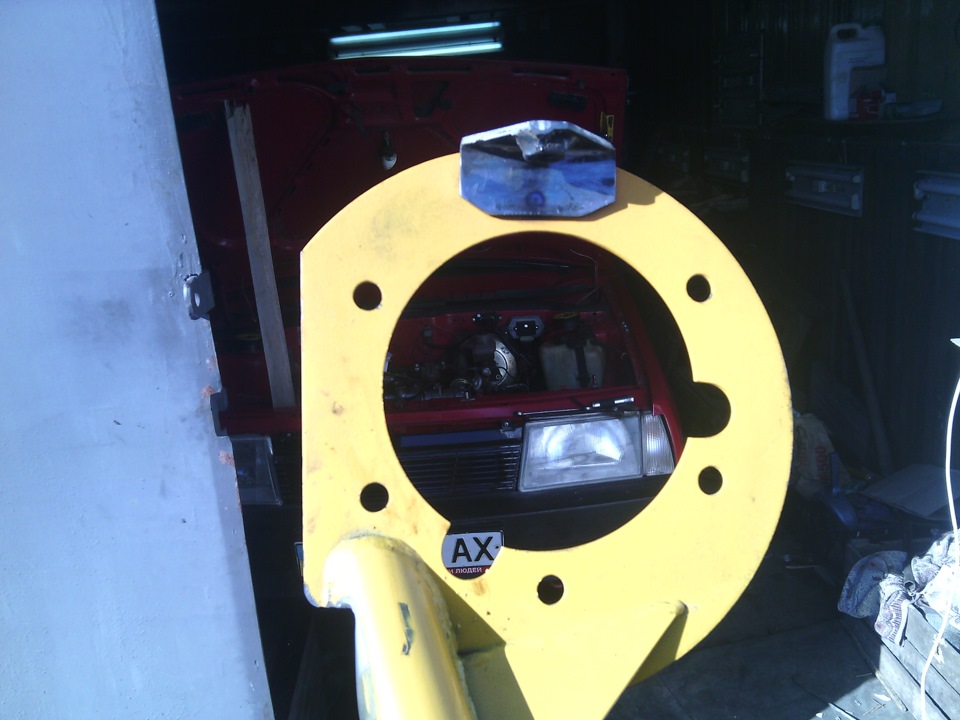

якщо зламається і не витримає я з'їм свої туфлі) (жарт). Ах та незабуваємо приварити кріплення для амортизатора капота.

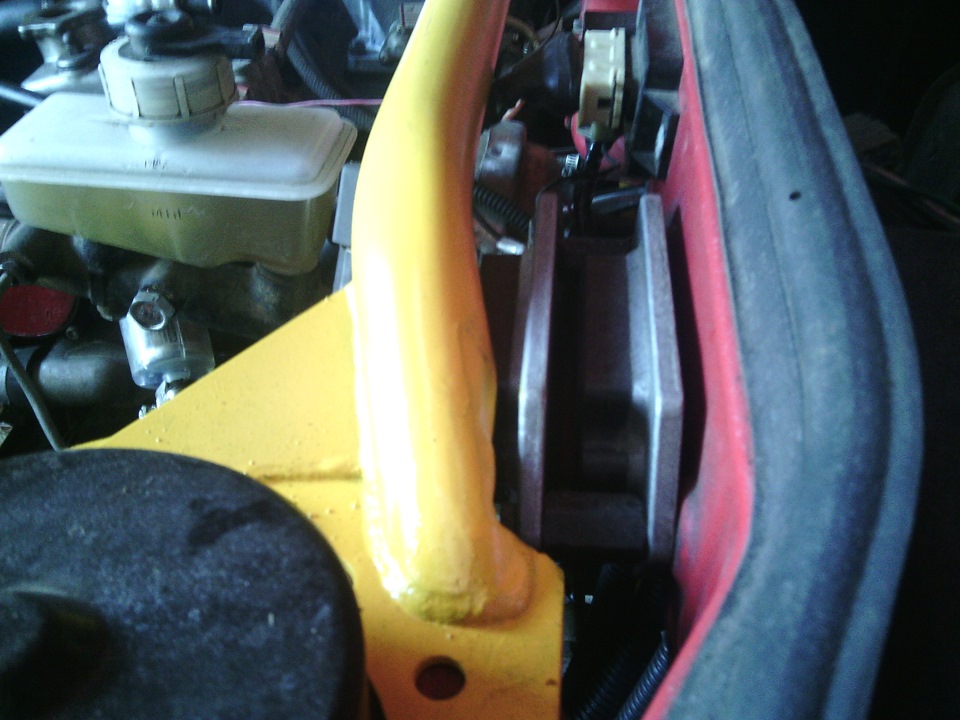

> Без кронштейна для ГТЦ тому роблю його з обрізаного зі староїрозпірки. З невеликими змінами. Трохи змінюю лінії вигину та самекріплення. Старе приварене до розпірки не зовсім практичновиявилося, особливо коли мені треба було знімати ГТЦ. Тому цейкронштейн роблю знімним і максимально цивільним./>
А тепер трохи аналізу, для того щоб уникнути непотрібних питань, асаме я постараюся розвіяти міф з приводу того, що черепашка душитьдвиг. Для початку питання стояло так що потрібно двигуну для тогощоб мати необхідну кількість повітря? Напевно достатній дляпроходження цієї самої кількості повітря прохідний переріз корпусуфільтра карбюратора. На стокове системі мінімальний переріз маєвпускний фланець терморегулятора
З черепашкою все трохи складніше для порівняння беру два прохідніотвори, по осі симетрії прямо над карбюратором і безпосередньовпускний фланчик черепашки).
приблизно тут беремо перетин
і тут на фланці
Щоб уточнити розрахунок перерізу вирізав шаблончики з картону, якіобрізав за формою перерізів, потім скан і вже в компасі провіврозрахунок площі перетину. )).
Ах та для установки черепашки не скупіться і купіть ремкомплект длянеї. Вже колгосп якщо він є, то повинен бути пристойним))).
З.И. Ну а поки займуся ходовкою, фнс ще нема, потім куплю) Всімспс і удачі!
Коментарі4
Як газ буде подаватися? Через врізки в карб або змішувач?
планую проставку під карб, але з і фінансовою ситуацією напередодні нг я думаю не скоро пост буде)
розпірку норм так модернізував))
ага) а ще забув написати що урізав на 4 мм її посередині))
