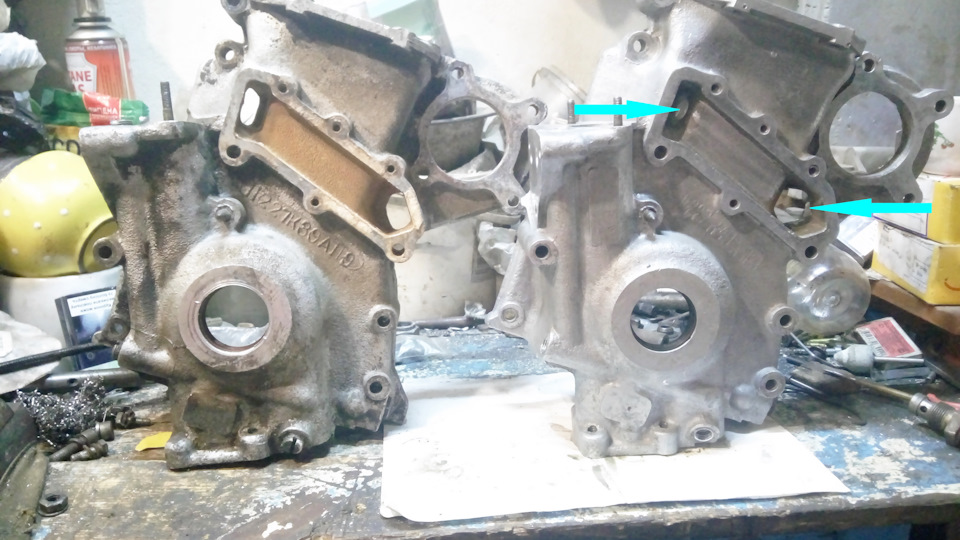

Прочитавши статті про проставку водяного каналу, що збільшуєпропускну спроможність, вирішив і собі таке зробити, тим більше умене є друга кришка з якої можна зробити проставку.

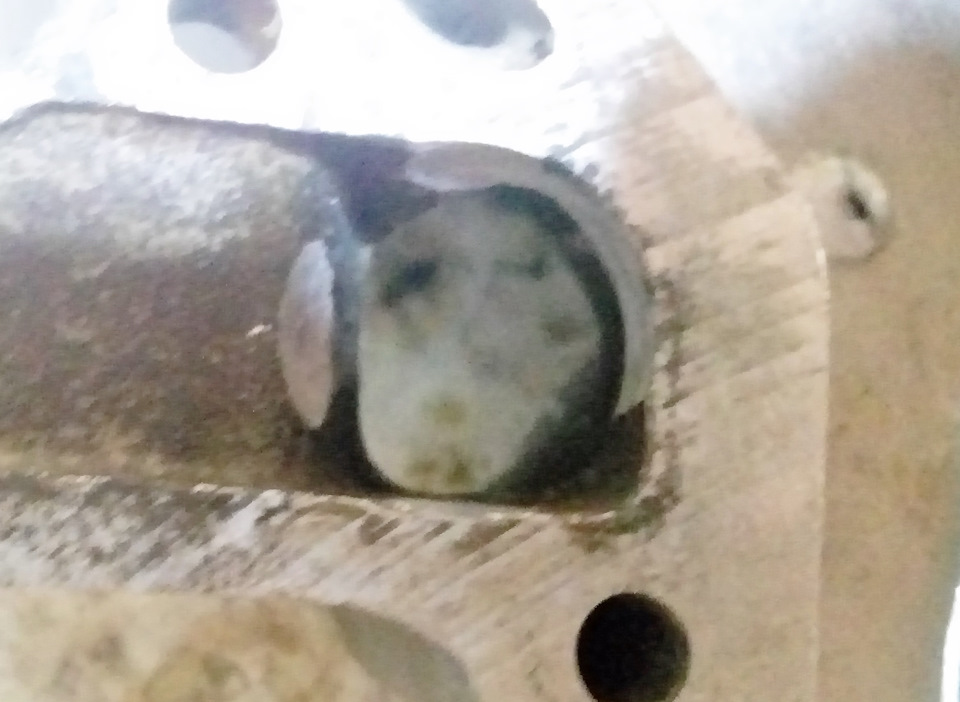

Але крім проставки вирішив ще збільшити канали від помпи до каналу, і від каналу до сорочки в блоці. Позначив стрілками.
Але, вирішив заглянути в канал у блоці і …

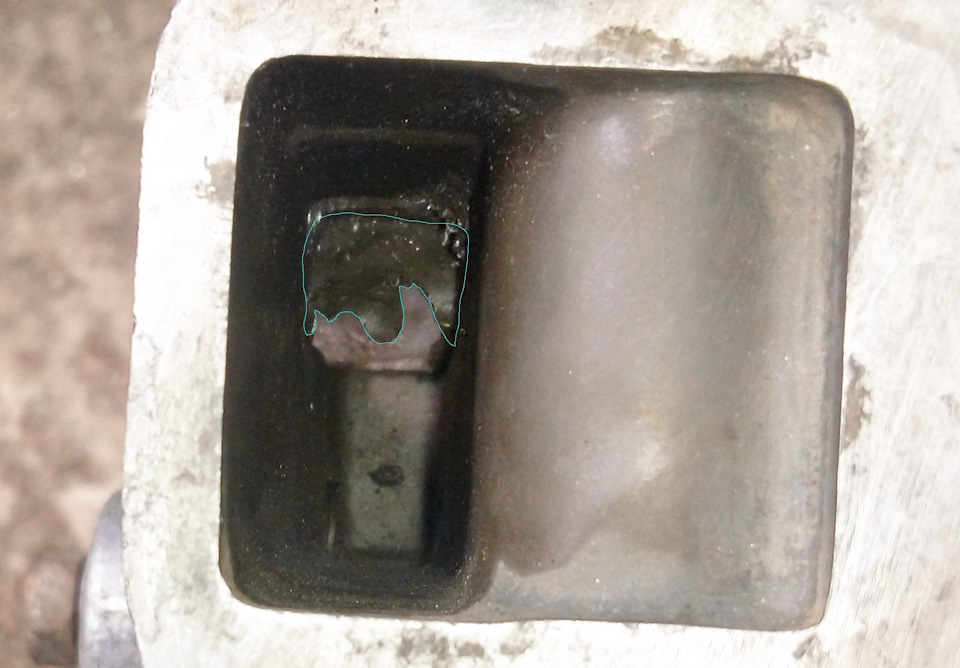

У ньому облій канал, що перекриває, мінімум на чверть!

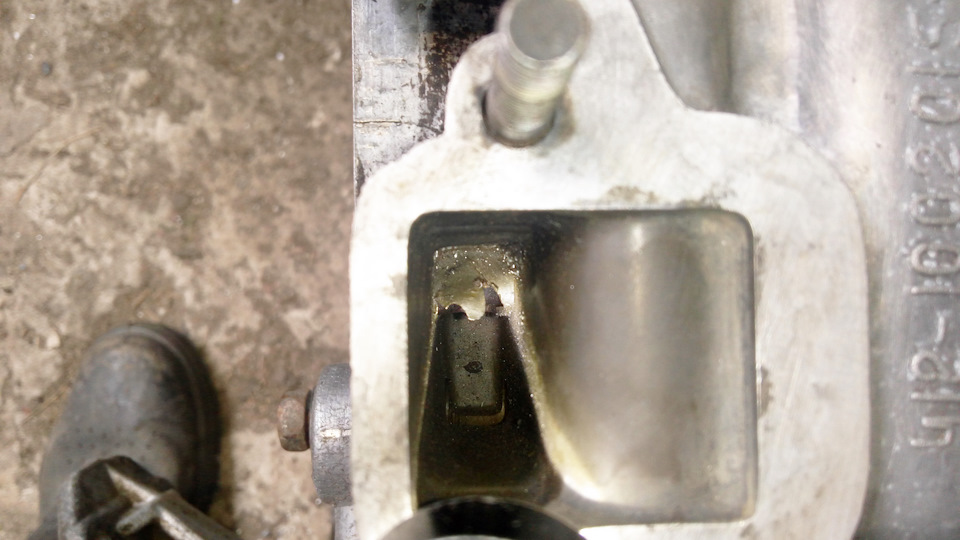

Канал з боку сорочки
>

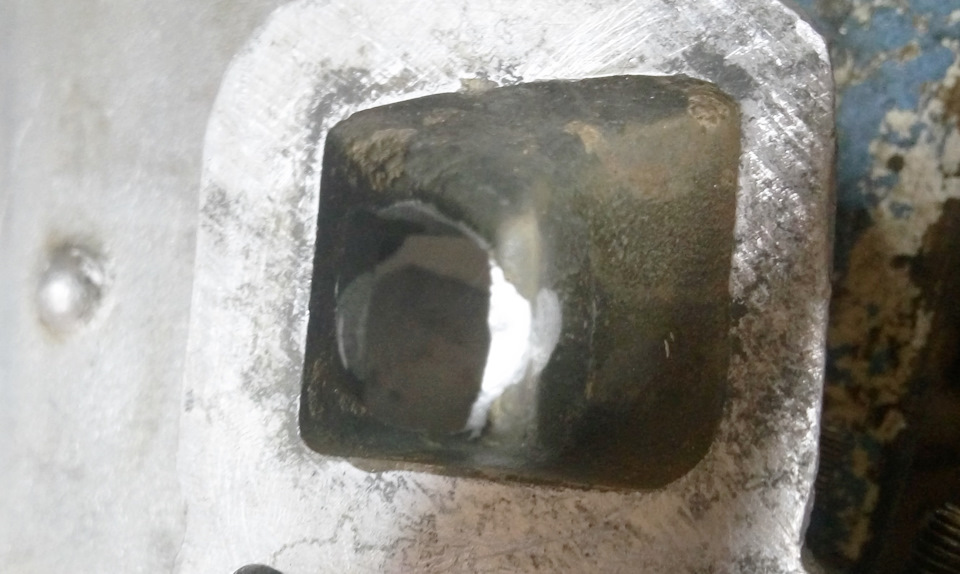

Прочистив і підрівняв канал
Чи дійсно канал у передній кришці блоку найвужче місце всистемі?
Штангенциркуль в руки і вперед
9мм, прокладка - 1, 5мм, у кришці - 7мм. >
Зробив пластиліновий зліпок каналу в блоці
Ширина - 38мм
Висота - 18мм.
Разом = 3, 8х1, 8 = 6, 84 см2
Проріз виходу каналу з блоку в сорочку, вона "г" образна за цим дваперерізи
Горизонтальна 1, 5х2, 8 = 4, 2 см2
Вертикальна 1, 5х1, 1 = 1, 65 см2
Разом 4, 2+1, 65 = 5, 85 см2
Під кришкою водяної сорочки блоку. Є припливи під шпильки якіперекривають канал, але конструктори додали штампування в кришці.1, 89см2
Разом 3, 5+1, 89 = 5, 39 см2
але не настільки щоб ставити 10мм проставку, я обійдуся прокладкоюв 3мм. А якщо врахувати віддалену облою, то я істотно збільшуциркуляцію в своєму блоці.
