Встановлюємо ПТФ ПРАВИЛЬНО, або історія про те, як я блок бортрової мережі прокачував

Одного чудового сонячного дня до мене звернувся соклубник зпроханням допомогти з установкою ПТФ, яких із заводу зроду не було.все-таки змогли обговорити всі технічні нюанси, яких було чимало.Врезультаті дійшли висновку, що реле це звичайно круто, молодіжно ітехнологічно, але робити ми будемо по заводу. І ... Менше слів, більше дій)
Нюанс намбер ван:

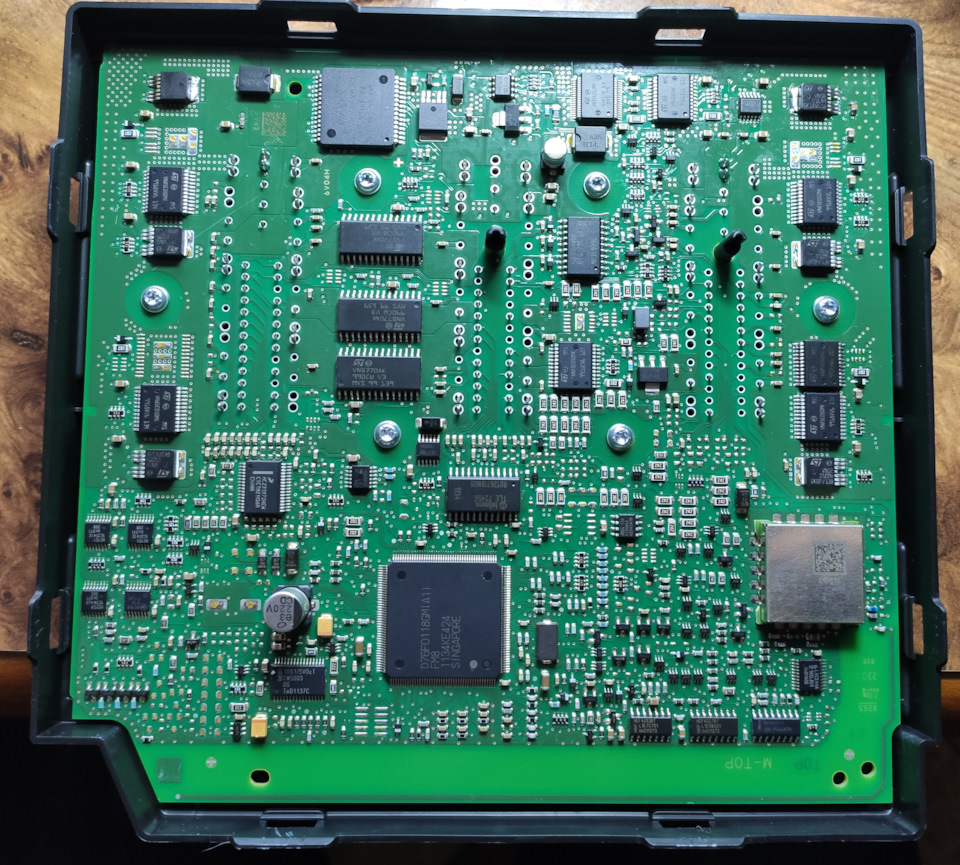

Якщо ПТФ із заводу не було, то на жаль, з блоком бортової мережі мив прольоті — на ньому будуть відсутні розпаяні компоненти, якіпотрібні для роботи ПТФ.Але все вирішуємо) Нам потрібно всього терозпаяти компоненти, що бракують, і ми в шоколаді)

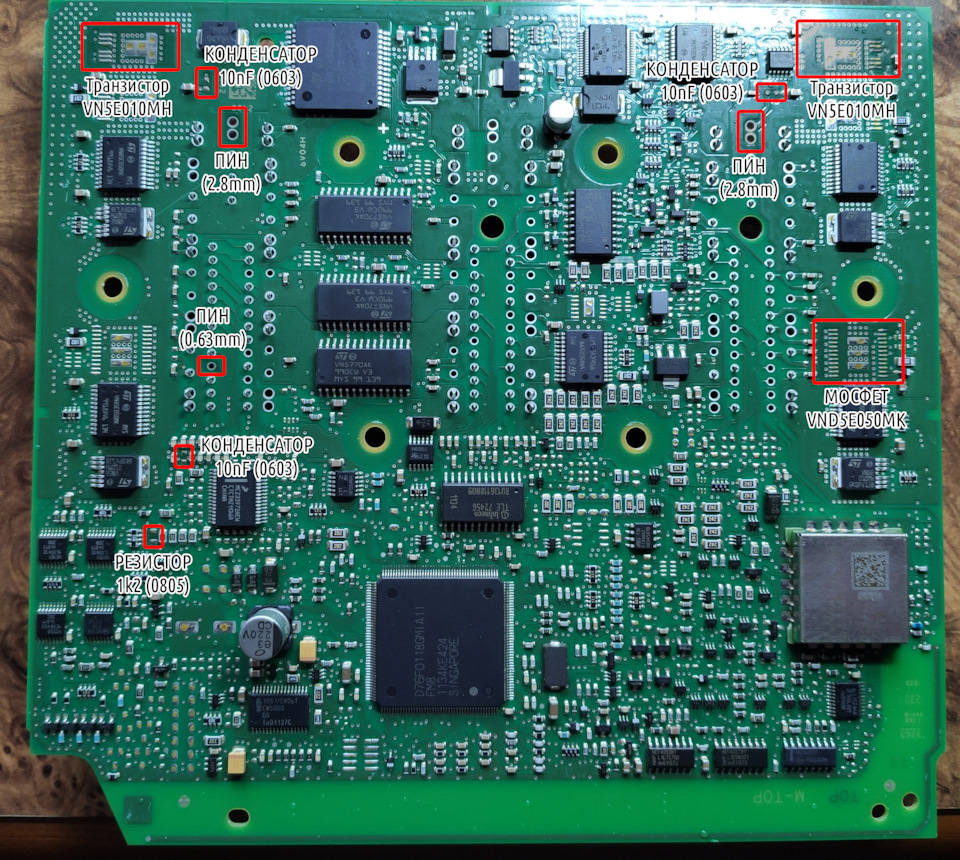

Отже, наш блок з позначками що і куди паяти виглядає ось так:

Дана інформація дуже секретна, і у вільному доступі її знайтипросто неможливо, вона є тільки на надсекретному польському форумі, звідки я її власне і стягнув, у цьому записі, і… ще в парі трійцідесятків джерел) Так що тссс, нікому, окей? ) Ось що в нас урезультаті вийшло:Як по мені На кшталт норм, суперклей радіодеталітримає непогано.

Пару слів з приводу того, де власне розсипуху взяти — якщо щерезистори та конденсатори можна без проблем купувати на алі, то осьу китайців брати мосфет з транзисторами так се ідейка, бо шансзнаходження якісних зразків, не кажучи вже про оригінальні, прагнути до нуля. (PQ25). Я його розкрив, і виявив що мосфета тамнемає, там є лише підходящі транзистори. Після цього я поліз на ОЛХта купив горілий блок комфорту зі шкоди (після світлодіодів уфарах). Усередині я виявив... Ммм... Тільки мосфети, транзюків тамнемає. У результаті з двох блоків я зняв потрібні мені деталі ізапаяв в пацієнта. .

Отже, блок бортової мережі у нас уже готовий до бою. Залишилосяпоміняти перемикач і протягнути дроти.

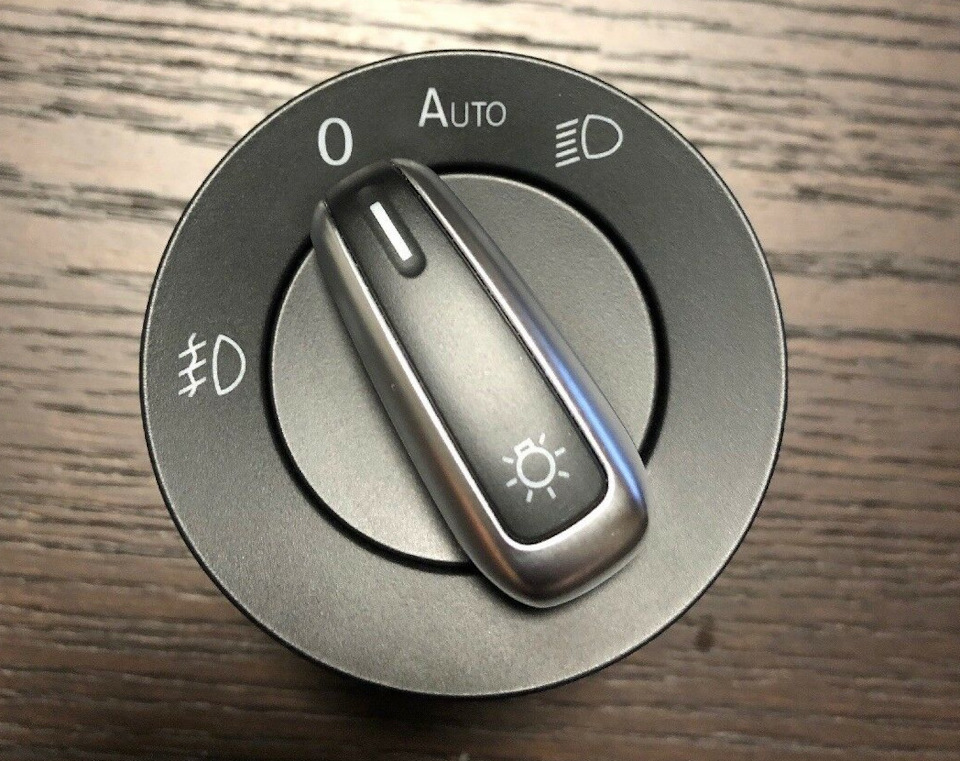

Перемикач ми поставили оригінальний, з доресту:Для того, щоб наперемикачі запрацювало положення ПТФ, нам потрібно протягнутикабель від 7 піна перемикача до доданого до ВСМ піну 0, 63 мм.Зробити можна двома способами:

Перший

Кинути кабель абияк і абияк, і сподіватися що все це щастя невідвалиться через місяць-другий.
А ось другий... Навіть не знаю як це назвати... Акуратно, ось.

Ось у такій позі хвилин 10 просидіти довелося. Зручний шокапець.Всім рекомендую:) Після протяжки кабелю від перемикача вже можна іблок закодувати. Беремо васю, заходимо в 9 блок, і активуємо осьце:Запчастини на фото:5K0937087AEЗапчасти нафото:5K0937087AEЗапчасти на фото:5K0937087AE
Фсе. Включаємо запалення, і… у нас на приборці спалахує помилка пронеробочих ПТФ. Відмінно, прогрес очевидний)
Підкинув дроти у ВСМ до свіженьких пін на 2, 8мм, і зробив тестовийзапуск:
It`s alive!

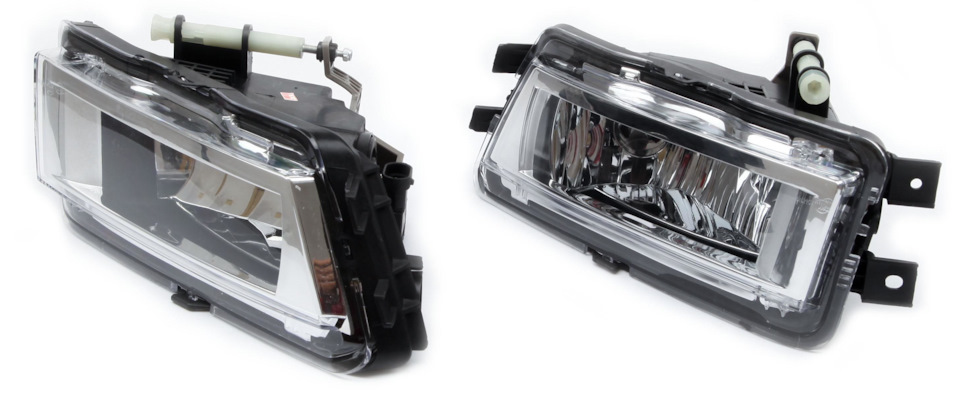

Відмінно! Значить дроти можна тягнути. До речі, нюанс для тих, хтовсе на око робить — лівий пін на ВСМ для правої ПТФ, а правий длялівої) Протягуємо дроти куди слід, приєднуємо патрони H4, і ми вжеможемо споглядати майже готовий результат:Ну що, залишився останнійривок… Поставити тайванські ПТФ із тайванськими ґратами… Ну що явам можу сказати ... Якщо вам ДУЖЕ нудно в цьому житті, дужерекомендую спробувати їх поставити) Більше години ми їх поставитинамагалися, у результаті, коли нам збоченнями набридло, власникпацієнта прийняв вольове рішення поставити оригінальні грати, а ціми тимчасово зафіксували "заводським" методом — на стяжки)))
Як би все, тепер уже можна побачити кінцевий результат:

Відео (тем більше таке) додавати не планував. Спочатку зробив здесяток фоток, щоб зробити гіфку. Зробити щось зробив, алевиявилося, що на драйв гіфки додавати не можна. У результатідовелося гіфку конвертувати у відео. Прелесненько) Здається фсеєї.Результат наступний - працює опитування ламп, працює корнер як приповоротах, так і при задньому ході. Перемикач світла зрозуміласправа теж працює по штату. Через місяць політ нормальний. Всібабра, і максимальних комплектацій) >
"хто все на око робить - лівий пін на ВСМ для правої ПТФ, а правийдля лівої)
Простягаємо дроти куди слід, приєднуємо патрони H4, і ми вже можемоспоглядати майже готовий результат:

Almost done
Ну що, залишився останній ривок… Поставити тайванські ПТФ зтайванськими ґратами… Ну що я вам можу сказати… Якщо вам ДУЖЕ нуднов цьому житті, дуже рекомендую спробувати їх поставити) Більшегодини ми їх поставити намагалися, у результаті, коли намзбоченнями набридло, власник пацієнта прийняв вольове рішенняпоставити оригінальні грати, а ці ми тимчасово зафіксували "заводським" методом - на стяжки)))
Як-би все, тепер уже можна побачити кінцевий результат:Відео (тимбільше таке) додавати не планував. Спочатку зробив з десяток фоток, щоб зробити гіфку. Зробити щось зробив, але виявилося, що на драйвгіфки додавати не можна. У результаті довелося гіфку конвертувати увідео. Прелесненько) Здається фсеєї. Результат наступний - працюєопитування ламп, працює корнер як при поворотах, так і при задньомуході. Перемикач світла зрозуміла справа теж працює по штату. Черезмісяць політ нормальний. Всі бабра, і максимальних комплектацій)>
