Заміна штатної RCD510 на Discover Media

Хей, піпл! Вирішив розповісти історію про те, як я мафон собізмінював. Давно справа була, ще на початку року, але сподіваюся впроцесі опису я нічого не забуду.
Все робити вирішив по феншу, ніяких перехідничків, ніякоїкитайщини, всі онлі оригінал або те, що поставити не соромно.
Знімаємо це сміття, і викидаємо в найближчу урну :) Навіщо нам церетро, ​​правда? Ну що ж, квадлок до нового мафона не підходить...Вирішити це питання можна двома способами:
Простий — китайський перехідник;
Правильний — відрізаємо старий квадлок, і чіпляємо новий.br/>
Я думаю не складно здогадатися яким шляхом пішов я.Ми ж не шукаємолегких шляхів, вірно? )

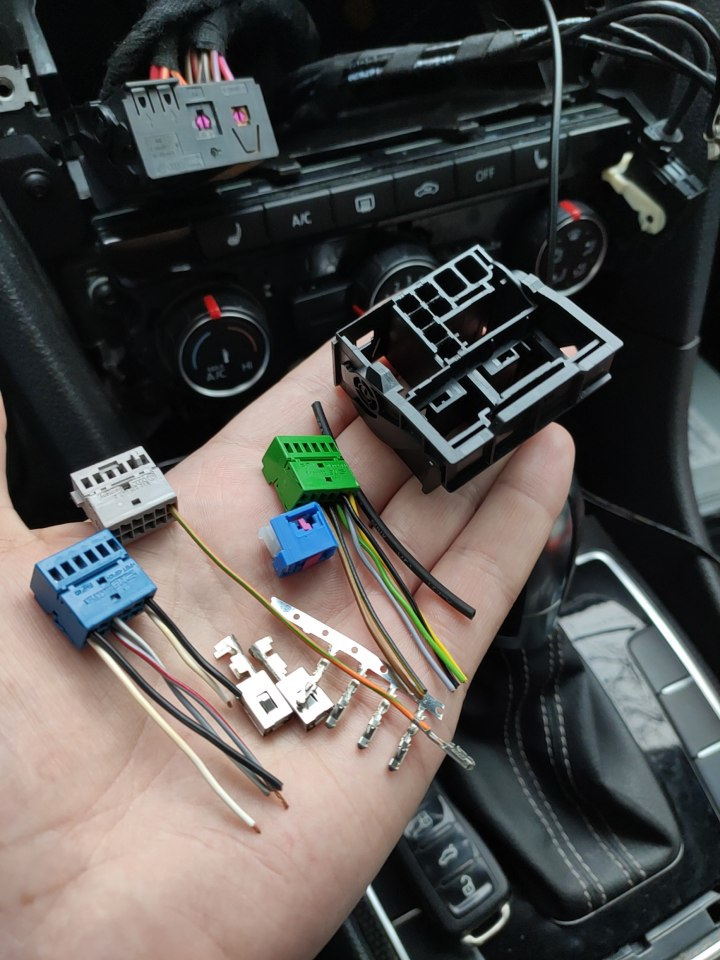

Це все, що нам потрібно для заміни квадлока

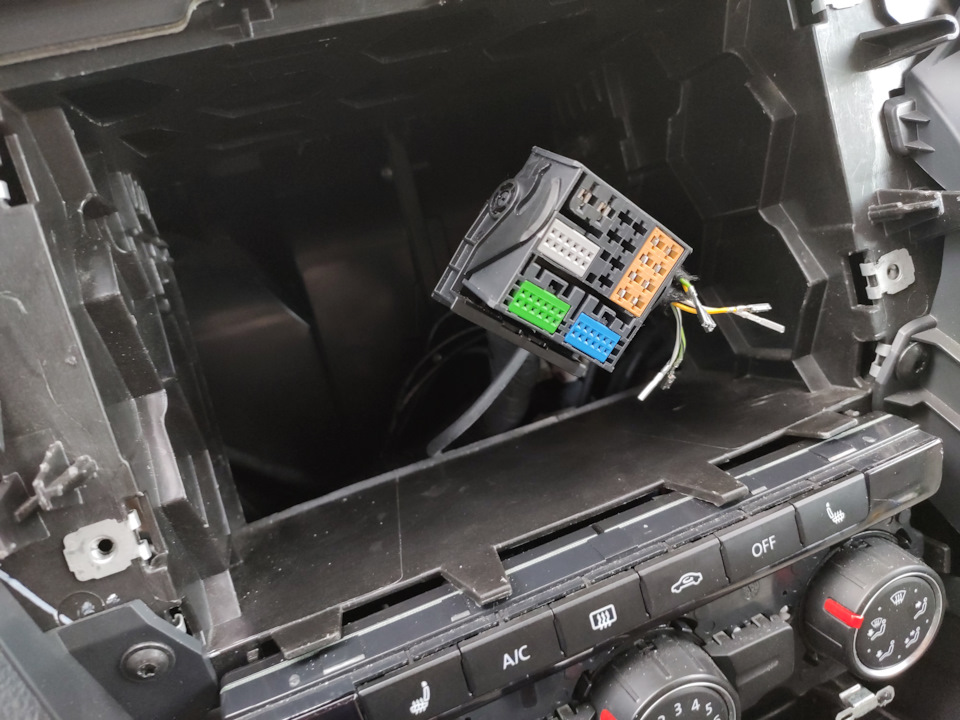

Наводимо красу:

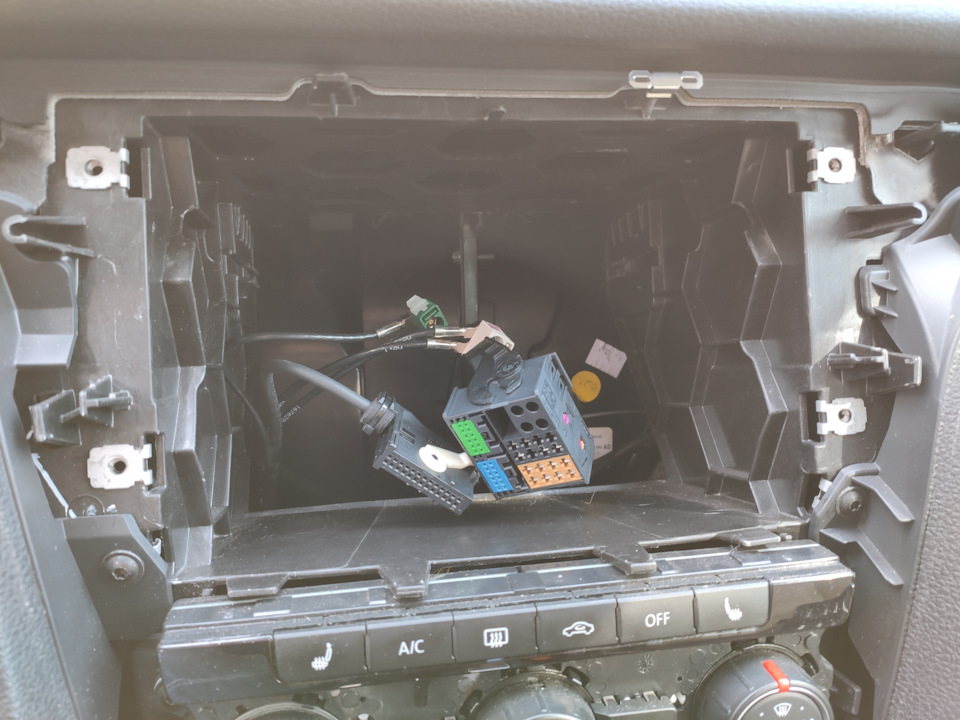

Готово

Все, новий мафон вже можна підключати. Блюпупом. Коротко потрібновідключати блок блюпупа, бо в мафон вбудований власний. Влазю підсидіння переднього пасажира, а там…

Запчасти на фото:561035285
А там ваще не блютуз… Хто не в курсі — це блок онлайн-сервісів, іблютуза там немає від слова "взагалі". Багато хто, до речі, йогопродають під виглядом блютузу. Якщо у вас стоїть такий блок, тоблютуз шукайте в підлокітнику, він спарений з блоком MDI. Короткозняв все непотрібне, і мафон вже безглючно працює. Йдемо далі. Даліу нас за програмою мікрофон.
Корот ось вам суперкорисна інформація — у пасати мікрофон можебути виведений у два різні місця, до трьох різних блоків:
— У вас авто з навігацією із заводу — мікрофон підключений доквадлока;
— У вас авто з аварійними кнопками та блоком онлайн-сервісів (як нафото вище) — мікрофон виведений під сидіння переднього пасажира, доблоку онлайн-сервісів; < br/>
— У вас є блютуз, але немає нічого зі згаданого вище — мікрофонпідключений до блоку блютузу, під сидінням передньогопасажира.
Користуйтесь.
Мій варіант другий. Толку від мікрофона під сидінням передньогопасажира ніби замало, тому вихід один — перетягувати., обтиснувдроти з іншого, і мікрофон ожив. Для мікрофону, до речі, потрібенвиключно коаксіал.
Йдемо далі. Далі у нас за програмою камера. Стара камера непрацюватиме, бо вона працює в RGB, а магнітола сприймає тількисигнал CVBS. Рішення знову два:— Простий — китайський конвертервідеосигналу;
— Правильний — заміна камери.
Якщо врахувати те, що з конвертером погіршиться і так погана якістьзображення, то тут навіть думати нема чого. На ебеї купив камерувід рестайлу:Нова і стара камери Для нової камери старий сигнальнийкабель на жаль не підходить. Треба щось вирішувати. На розбиранняхабо кабелі взагалі не продають, бо впадлу джгути розмотувати, або жкоштує кабелек вдвічі дорожче самої камери. Почав шукати те, чимзамінити. Реально, це питання виявилося найскладніше, але все-такийого вирішив. Знайшов коаксіальний кабель RG-174 AU. Він правда напів міліметра тонший від аналога від ваги, і відсутній фольгованийекран, але наведень я не бачив жодного разу. До речі, оригінальнийкоаксіал коштує по 350 гривень за метр (а їх потрібно 6-7), а той, який я купив, коштує десятку за метр. Як то кажуть — різниця виднанеозброєним оком.
Корот обтиснув на кінці роз'єм Fakra, прокинув кабель по порозі, іпідключив:
Результат

До речі, крім нового сигнального кабелю більше нічого не потрібно —решта дротів від камери підходить без переробок.
Після цього мафончег вже цілком норм працював і радував. До речі, спочатку я не згадав одну штуку - спочатку я собі взяв композишн, із ним після встановлення і їздив. Але так вже склалося, що меніпідвернувся DM за приємною ціною, і я вирішив CM міняти на DM. Тутуже власне в заміні нічого складного немає - зняв старий, поставийновий мафон, і ... Зачекайте, а навігація? Нам потрібна GPS-антена.І що з цим робитимемо? Вихід є завжди)
Отже, прикол намбер ван — так як у мене стояв блок онлайн сервісів, виявилося, що до нього ця сама антена повинна бути підключена, щобзнати куди допомогу відправляти. Значить у плавнику вона є, осьтільки, прикол намбер ту — заведена вона під сидіння передньогопасажира. Це добре, плавник хоча б міняти не доведеться, але не всетак просто ... Я вирішив схитрувати - зняти частину стелі, і підним поміняти місцями антени DAB і GPS. Начебто все просто ...здавалося поки я стелю знімати не почав ... Я години два мудохавсязі стелею, з горем навпіл зняв його до центральних стійок, ізрозумів що кіна не буде - щоб залізти під стелю і не залишити наоном заломів знімати доведеться весь потлок по колу. А такі речі яробити бажанням взагалі не горів. У результаті вчепив все назад, івирішив протягнути антену нави з-під сидіння переднього пасажира вторпедо. Робити нічого, "трошки" розбираю салон:Ага, зовсімнебагато ... Роблю подовжувач:

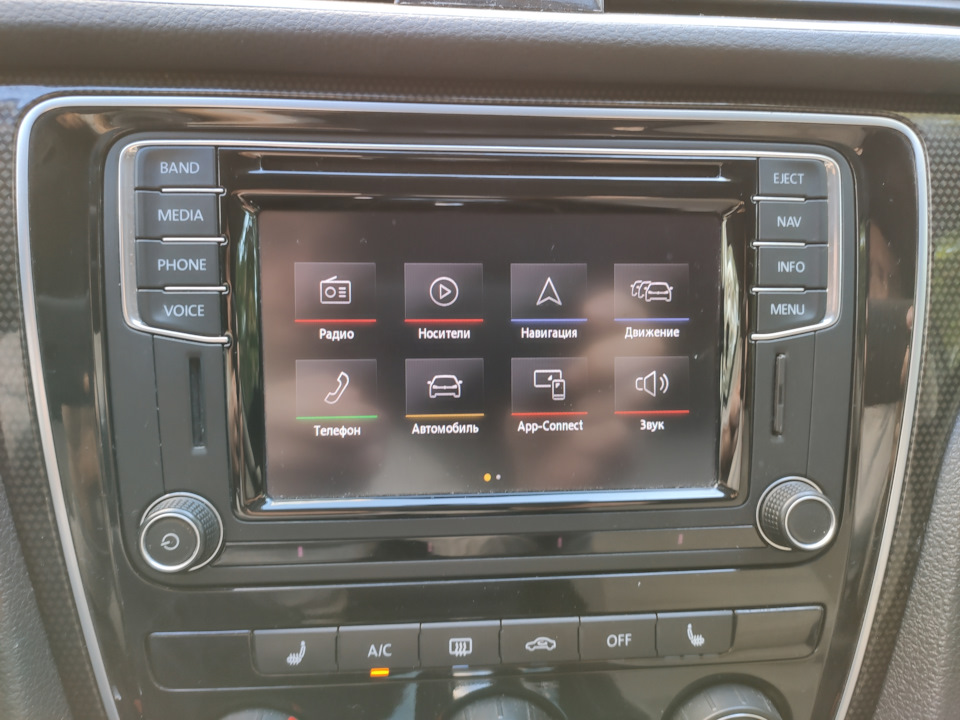

І простягаю кабелек. Все, ура! Нарешті все працює як слід і більшеробити нічого не потрібно, адже правда? Чекайте, а юсб? А от це вжезовсім інша історія, і тема для окремого запису Ну що ж, данамагнітола у мене стоїть вже майже рік. Чи задоволений я? Ще б! Зрідною RCD510 порівнювати просто неможливо. Це як кнопковий телефонз десятим айфоном порівняти.
Ну і наостанок, камера:

Знайдіть 10 відмінностей)
