У минулому записі йшлося про чищення механічного, вакуумногоклапана EGR та модулятора вакуумного зусилля цієї системи. Вонибули очищені та перевірені на працездатність, Але система все однопрацювала не коректно, тому залишилося перевірити останнійкомпонент — клапан VSV. >

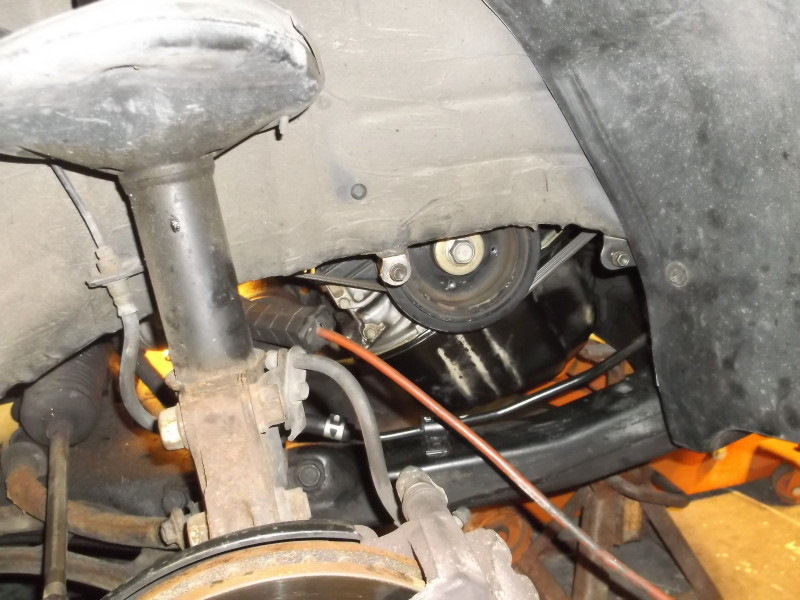

Необхідно піддомкратити машину зняти праве колесо.

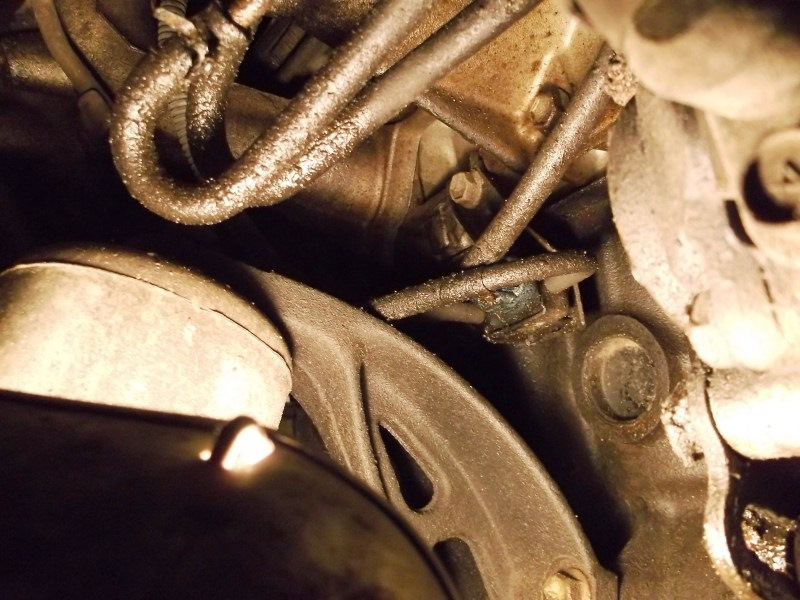

Клапан знаходиться за насосом ГУР, між кронштейном задньої опоридвигуна та впускним колектором.
<
Далі потрібно, відключити вакуумні трубки та фішкуживлення.Попередньо запам'ятавши їх розташування.

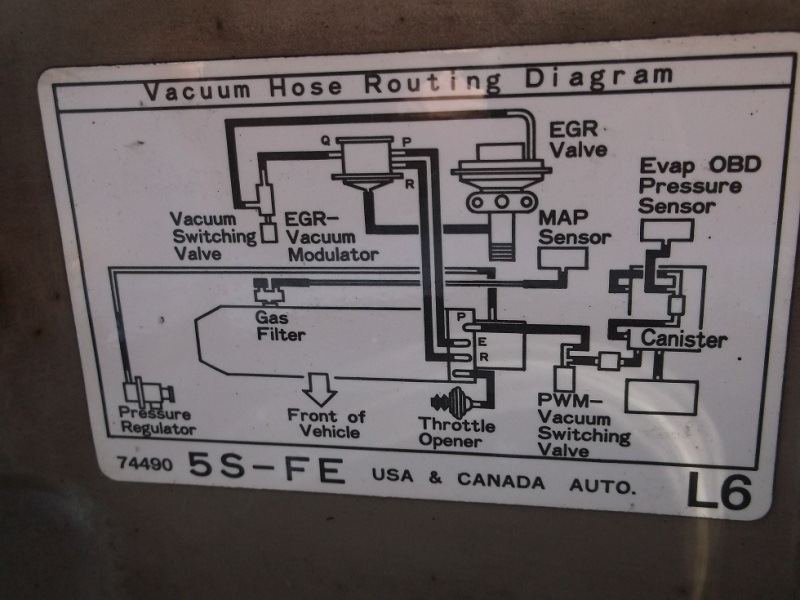

Для того, щоб надалі не виникло плутанини.На деяких машинах умоторному відсіку збереглася така наклейка.На ній зображена схемавсієї вакуумної системи двигуна.
/p>

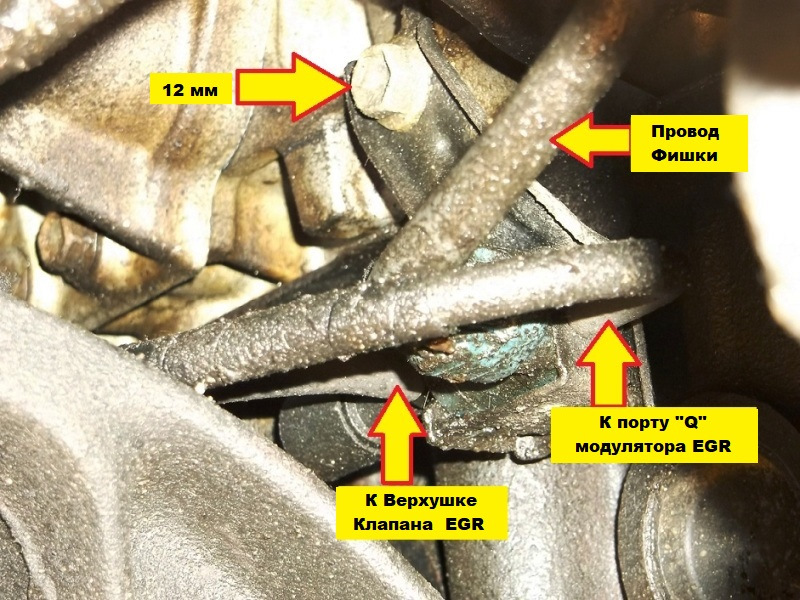

Далі відкручуємо цей злощасний болт на 12.
Можливо на фото це все виглядає дуже легко і просто, але за фактом, туди практично неможливо долізти не кажучи вже про те, що бвідкрутити. Закис він намертво. Але через дві години, не людськізусилля та океан лайки. Все вдалося.

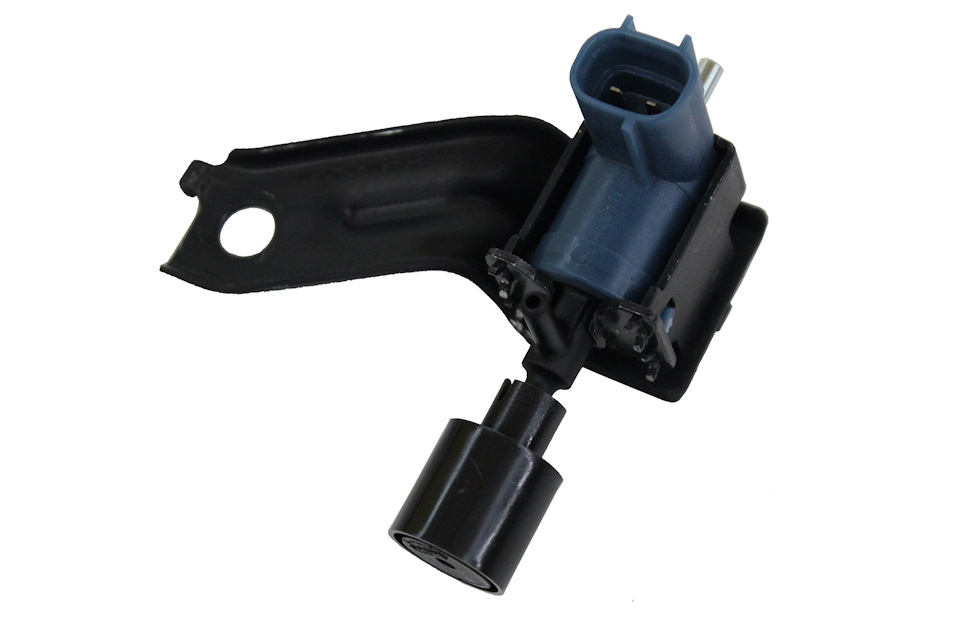

Ось і він Родимий))
Далі, очищаємо максимально по можливості, і перевіряємо напрацездатність.
Робимо піни з таких ось фішок.
Вдягаємо на піни соленоїда, так, щоб він і не стикалися. Полярністьдотримуватись не обов'язково, в соленоїді звичайна котушка, вінпрацюватиме незалежно від напрямку струму.
Перевіряємо по мануалу.
Крім того, можна запитати соленоїд від акумулятора, при подачінапруги він повинен видавати звук, що "клацає".
Так само перевіряємо замикання на масу.< Якщо клапан, робочийі був очищений, міняємо уго розташування. Для уникнення подібнихтруднощів з доступом до нього, у разі необхідного ремонту.
Виводимо фішку верх до краю колектора, на ньому збоку є відлив зрізьбленням, яким ми скористаємося.
>
Ставимо прикручуємо клапан у вказаному вище місці, короткимболтиком на 6. Підключаємо вакуум за схемою.
Ось і все)
Повну ревізію системи з персоналізованим доопрацюванням проведено.Якщо всі елементи справні, то система EGR повинна почати коректнопрацювати. >
PS:У моєму випадку клапан VSV, все ж таки помер, але принаймні яточно знаю причину і місце несправності. Питання вирішується запевну суму та не складну процедуру заміни клапана)
Каталожний номер клапана TOYOTA 25860-74050
