Одного чудового моменту зробив собі заготівлю у вільний час нароботі, і на вихідних відвідав гараж.
Опа! здивувався я… та нам же в гаражному кооперативі замістьстарих ДРЛок поставили LED прожектора! )

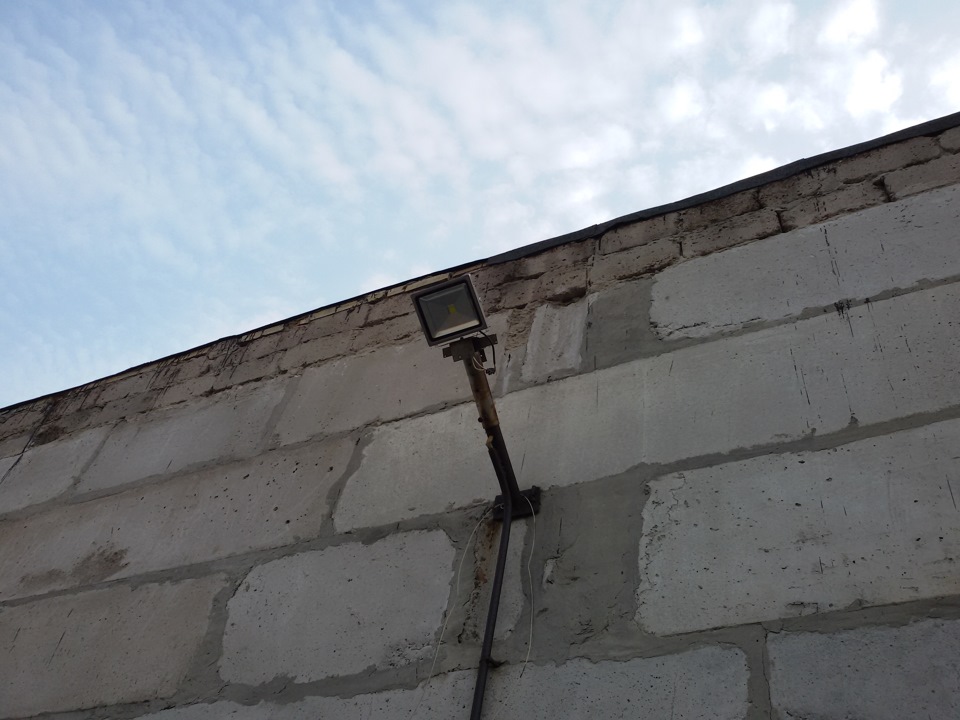

Ось таке тепер LED освітлення розвісили в кооперативі
>
Приємно як)

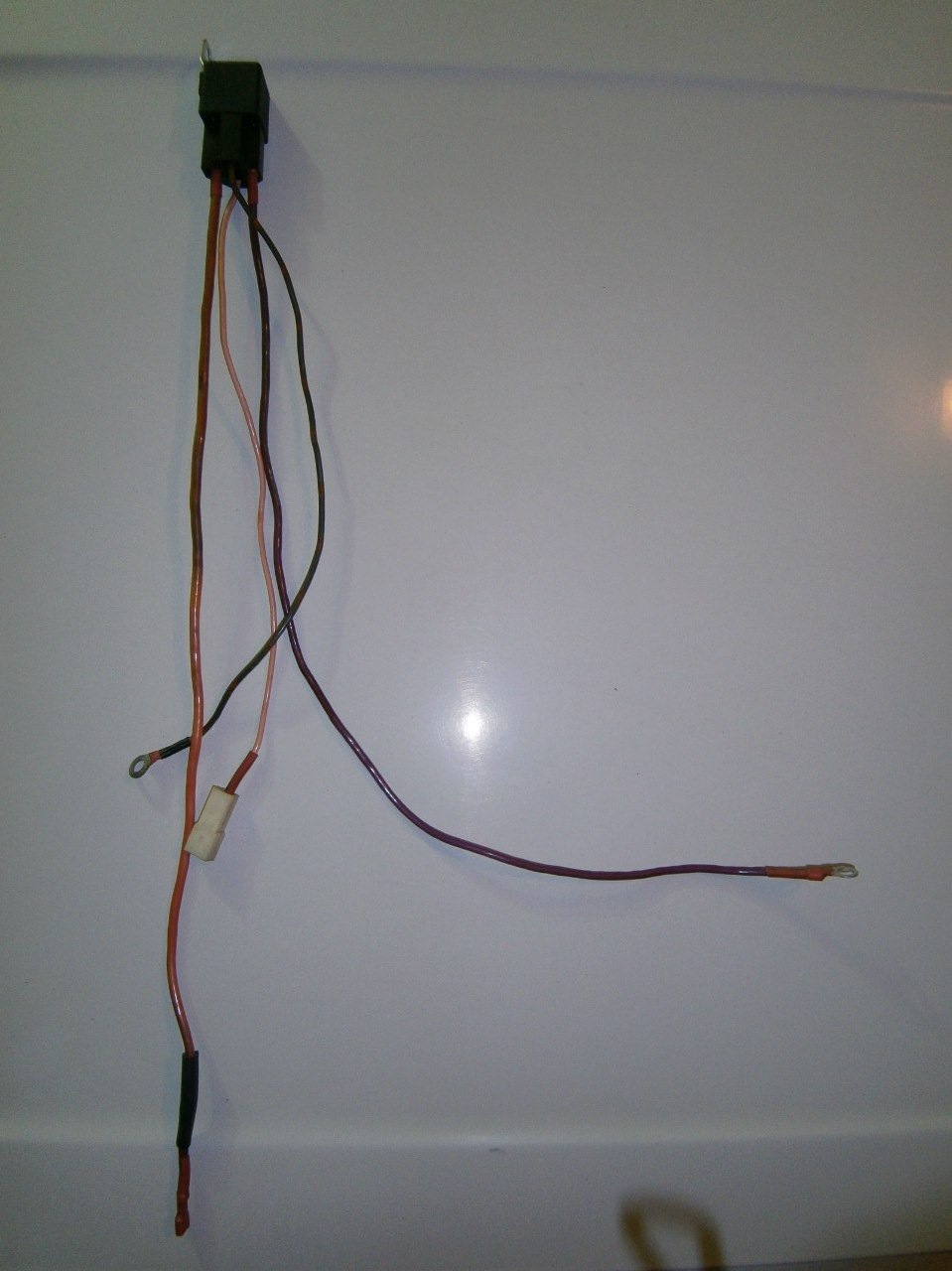

На роботі була зварганена дана заготівля:
> прям як заводське рішення :D з фішечкою, термоусадкою таіншим)
Правда з проводками трохи прогадав, довгі=\

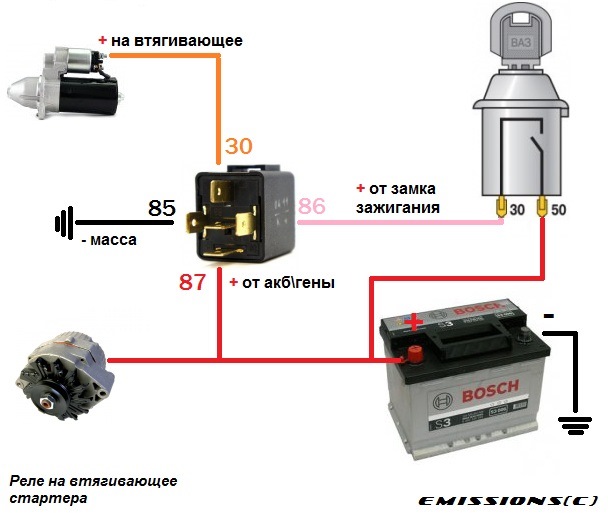

Схема:
Зварганив ось барвисту схемку
Все просто як ніколи)
> Фініш:

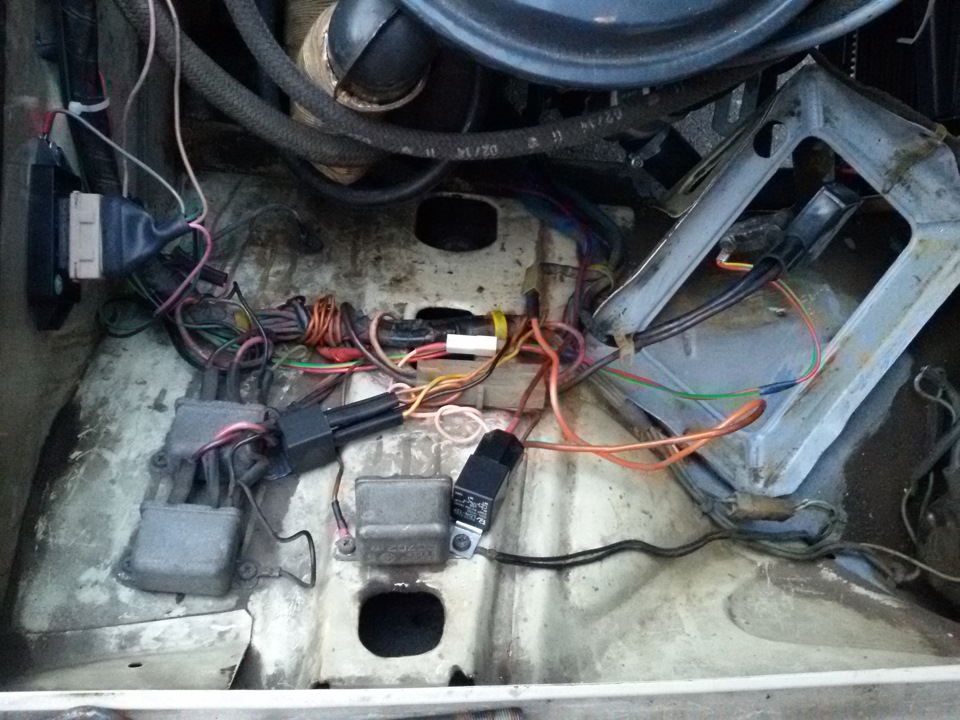

Ось де й оселилася релюха, на пару зі старим РС702 і реле лампочкидля 2108 гени)
видно що проводів узяв аж надто багато) Але, тому що клеми у менеще рідні свинцеві, то релюху запитав зі шпильки "30" генератора, якраз вільно довгі вистачило! )
Який сенс? він же профіт:
Контактна група замку більше підгоряти не буде, і імхо такправильніше)






Коментарі9
Молодець)
Зайве ускладнення. Ця система мені крові на 2105 попила чимало
хм, чому ж?
Тому що менше електроніки тим машина простіше. І при справній проводці нічого підгоряти без реле не буде, у мене шістка працює чудово без нього, не бачу сенсу його ставити
Якщо довго олити стартером, то згодом підплавляється контактна група=
тобто чи правильно я зрозумів що сенс цього реле у відключенні стартера при вже заведеному двигуні? Якщо так - то просто залік! Якраз хотів це зробити ) А з приводу гаража залік. А нам на додачу ще камери на кожну вулицю повісили. Вийшов я якось увеч...
Ніє) до речі ідея цілком цікава, я це бачу з 5-ти контактним реле і напевно мабуть від датчика масла. За стандартом в 01 і 03 сімействі реле немає, тобто йде через замок безпосередньо, і з часом ми стикаємося що сіли в машину, замок провертаємо, і ба...
хм ... треба погуглить тоді ... а то я вже думав ...)
у сімействі 2105 навіть на запалення йде реле, ось так)
