Два вечори на вихідних були присвячені остаточному складання панеліприладів.
Маленький звіт на цю тему.

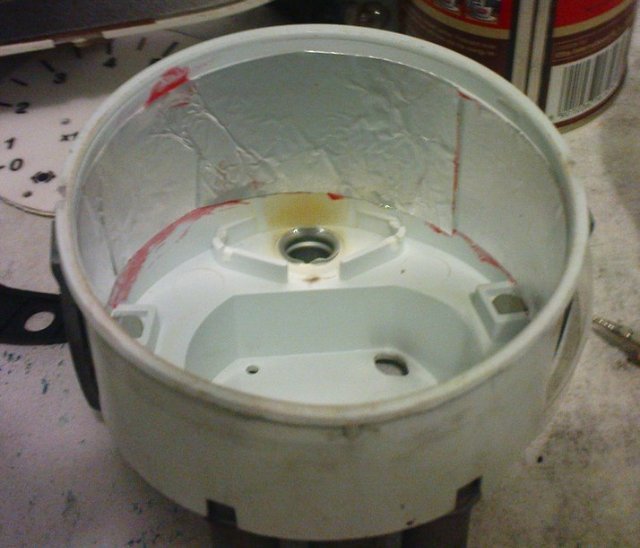

Прилади були піддані розбиранню, миття і в процесі роботи позбулисябільшості зайвих перегородок усередині:Зсередини для поліпшеннярозсіювання корпусу були обклеєні фольгою (в ідеалі - скотч-фольга, але у нашому місті-герої шукати її було безперспективно, томувикористовувалася звичайна фольга, приклеєна на «увага» — лак длянігтів! (окрема подяка дружині за пожертвувану нею пляшечкулаку).

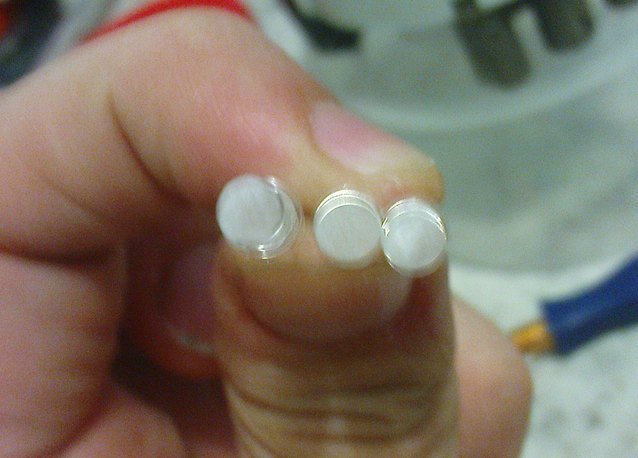

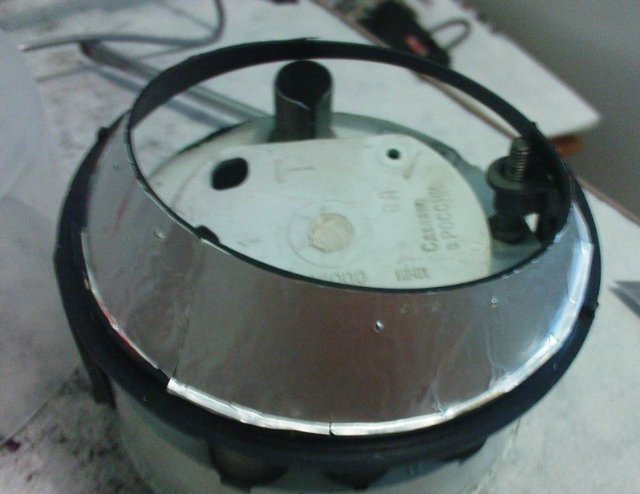

Також обклеїв фольгою верхнє пластмасове кільце приладів (хЗ, якправильно називається, загалом на фото видно):Світлодіоди необхіднозаматувати дрібною наждачкою для покращення розсіювання світла, осьякось так:

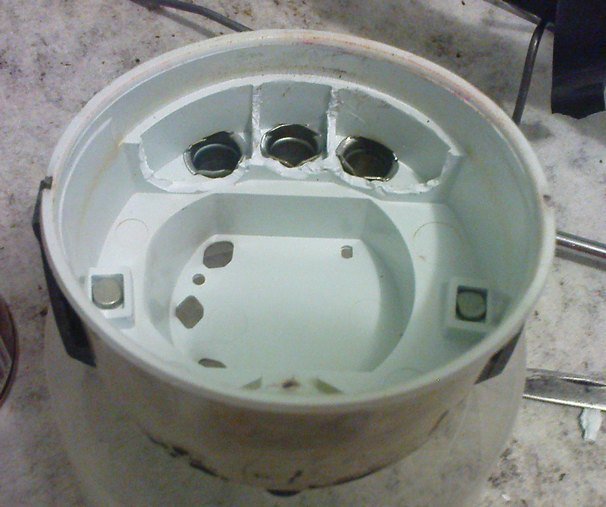

Далі, необхідно розмітити джерела світла всередині корпусівприладів Враховуючи, що перегородок усередині залишилося дуже мало, то проблем з цим особливих не виникло.
/>

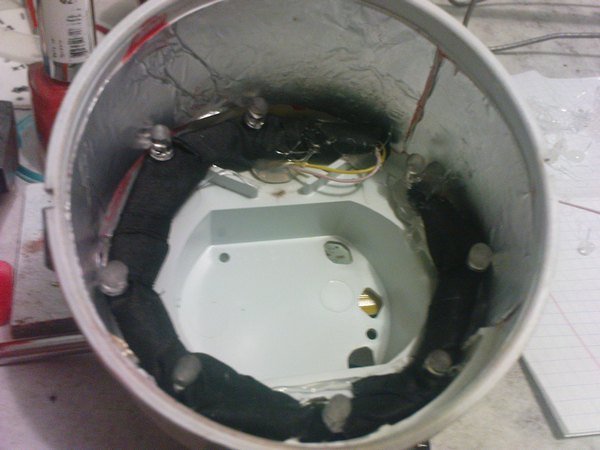

Кожен світлодіод включений через окремий опір (номінал 470 Ом).Колір вибраний янтарно-оранжевий (хоча на фото чомусь схожий нажовтий). Вибір кольору не обговорюється. Для мене це найприємнішийдля очей відтінок. Оффтоп:у процесі складання виявлено згубнийвплив коньяку та пива на радіоелектроніку Доказом стали вісім! світлодіодів, що згоріли, тобто весь запас, який був. Я їхспеціально не викидав до кінця робіт, щоб вони служили нагадуваннямшкоди пияцтва. Спершу була думка змонтувати світлодіоди з опорамина пластиковому кільці (а-ля гнучка друкована плата з коробки віддисків), але потім все-таки просто за допомогою шматочків дротуспаяв ланцюжок світлодіодів, заізолював ганчірковою ізолентою іприклеїв на термоклей усередині корпусу приладу. Отже, на великийприлад — 8 світлодіодів, на маленький — 3. Оскільки шкали я малювавсам, мені вони всі сподобалися І я все роздрукував і заламінував, щоб можна було вибрати. "здається, я себе не обділив" (с). Минулогоразу я прикручував нові шкали поверх старих, цього разу вчинивінакше. Були знайдені в засіках батьківщини промо-паки фотопаперу, серед яких знайшовся лист наклейок для дисків з гарної щільноїфольги, що самоклеїться:
Ось саме цією фольгою і була обклеєна поверхня шкал зі зворотноюсторони:
Ось приблизно такими вийшли прилади після складання.
Слід зізнатися, що я трохи лоханувся з розмірами дрібнихшкал.Тому після недовгих роздумів, було вирішено маленькі шкализалишити старі, тим більше, що їх дизайн мене цілком влаштовував.поворотів та індикатора включення світла:Крім того, були рознесенівсі контрольні лампи з приладів на нижню смужку панелі БМВ, навітьвиділено пару резервних лампочок про всяк випадок (поки не знаю, що, але щось підключу).
З "невдалої" шкали покажчика рівня палива був ампутований значокбензоколонки і вклеєний у смужку індикаторів внизу панелі (спочаткутам чомусь такий не був передбачений).
/>
Перегорілі лампи попутно поміняні на світлодіоди (міняти всі сенсине бачив - там лампочки рідні з БМВ - маленькі, акуратні, світятьпристойно і ходити повинні ще довго).
Ну і після остаточного збирання приладів на свої законні місцявийшло таке. Для такої справи довелося взяти нормальний фотик, а тофото з мобілки виглядало дуже гнітюче. Це вид "вдень":p>
Це вид "вночі":
Результат мене дуже навіть порадував.
Тепер хочу перепаяти колодку для підключення проводки доприладки - і на цьому з приладом все (принаймні на рік-два).
"
Результат мене дуже навіть порадував.
Тепер хочу перепаяти колодку для підключення проводки доприладки — і на цьому з приборкою все (принаймні на рік-два).
"
Результат мене дуже навіть порадував.
Тепер хочу перепаяти колодку для підключення проводки доприладки — і на цьому з приборкою все (принаймні на рік-два).
