Зчеплення

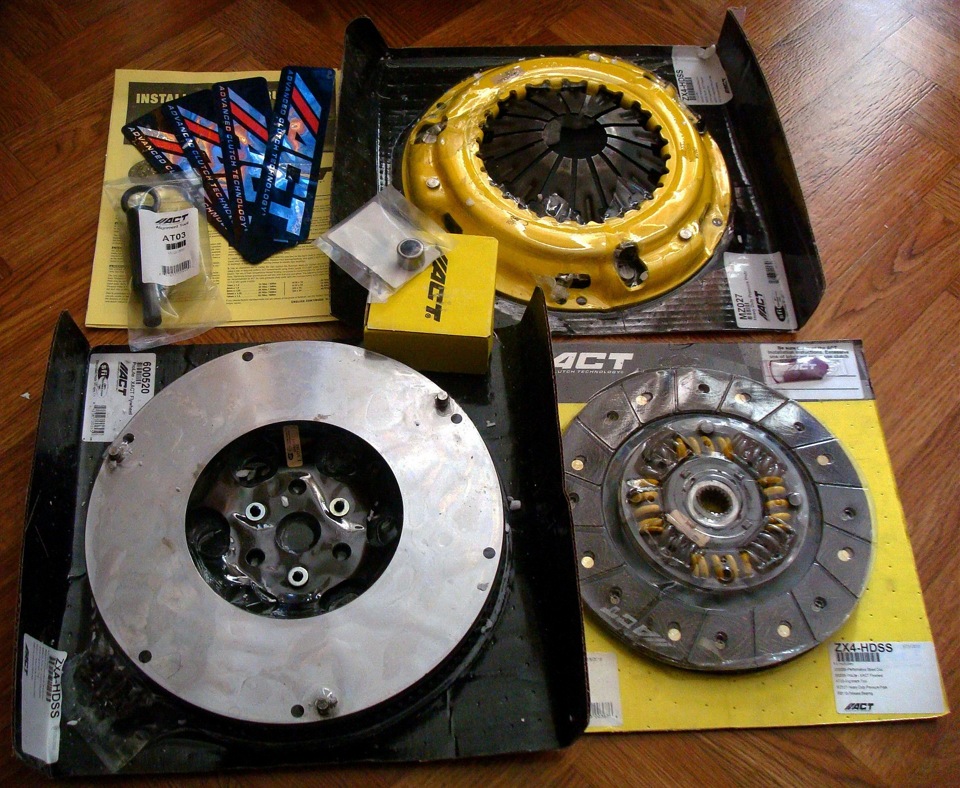

Ще до серйозного збільшення крутного моменту двигуна, я вирішиввстановити посилене органічне зчеплення з полегшеним маховиком ACT( Advanced Clutch Technology ) www.advancedclutch.com

Компанія Advanced Clutch Technology (ACT) випустила новийнадпотужний комплект деталей зчеплення для автомобілів Mazda MPS 307-09 року випуску та Mazda MPS 6 05-07 років випуску. Повнийкомплект зчеплення від компанії ACT призначений для Mazda MPS 3 таMazda MPS 6 і складається з якісної та ефективного кошика зчепленняз посиленими пальцями діафрагми для зниження зносудеталі.Конструкція дозволяє на 48% збільшити притискну силу, щопризводить до значного зростання ефективності вузла в цілому.

<
Повний комплект зчеплення від компанії ACT складається зпокращеного кошика зчеплення та диска зчеплення з використанняморганічних технологій.Диск зчеплення вкрай ефективний увикористанні завдяки використанню спеціального складу фрикційнихнакладок. Завдяки цьому знижується нагрівання деталей зчеплення, покращується ефект зчеплення та збільшується швидкість реакціїзчеплення. Повний комплект зчеплення ACT Street Clutch Kit покращуєвіддачу механізму зчеплення на педаль, надає плавне прискорення табільшу ефективність, збільшує витривалість та збільшення крутногомоменту до 365 фунтів/фут.

Комплект зчеплення ACT Race Clutch Kits зможе забезпечити показниккрутного моменту рівний 470 фунтів/фут. Керамічні металеві дискиXtreme доступні у 4 та 6-пружинних варіантах. Всі вони пропонуютьвиняткову ефективність у використанні та швидке перемикання. ДискиXtreme спеціально розроблені для високопотужних двигунів ірекомендовані до використання виключно на треку. За системоюSFI:сталевий маховик, кошик зчеплення MZ027, вижимний підшипникRB110, інструмент для монтажу AT03. Якщо ви встановлюєте повнийкомплект зчеплення ACT, слід пам'ятати, що в цьому випадку слідвикористовувати маховик ACT. Дані кошики та диски зчеплення ACTпризначені для автомобілів Mazda MPS3 та Mazda MPD6. Усі деталісертифіковані за системою SFI. У комплект зчеплення включений новийпідшипник. Деталі зчеплення від ACT надають автомобілю максимумпотужності завдяки використанню унікальних інженерних технологій таспеціальних компонентів для систем зчеплення з підвищениминавантаженнями та збільшення жорсткості. В результаті ви отримуєтемаксимальний момент, що крутить, швидкі та чисті перемикання тавеличезний термін служби деталей зчеплення. Компанія ACT є основнимвиробником деталей та вузлів системи зчеплення для спортивнихмоделей автомобілів. Модельний ряд цієї компанії є величезнимспектром вузлів і деталей зчеплення та кованих маховиків практичнодля всіх спортивних автомобілів представлених сьогодні на світовомуавтомобільному ринку. Штабквартира компанії ACT знаходиться вЛанкастері, штат Каліфорнія.

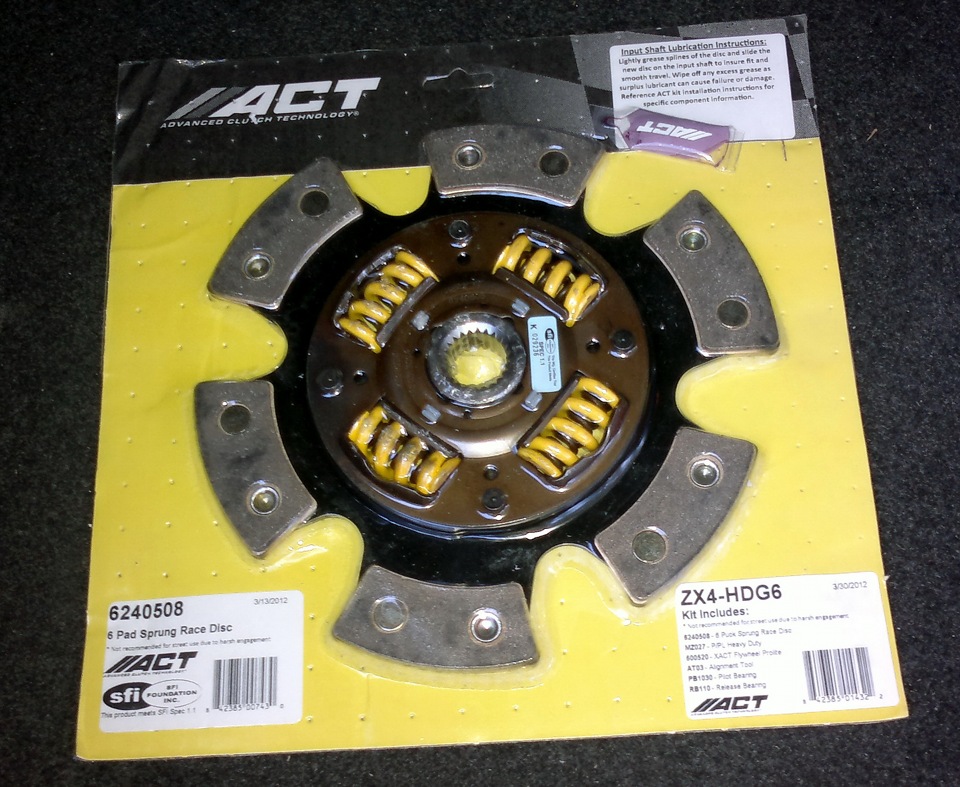

Через 2 роки і сильне збільшення крутного моменту, я вирішиввстановити 6 пелюстковий демпферний диск .

Але поїздивши по місту 4 дні, я не зміг звикнути в різкомухарактеру цієї наждачки і поставив назад органіку звикнути тощо.Але рушати з 2500 rpm або при звичайному торканні з місця (з 1000rpm) спостерігати як двигун зриває з подушок я був не готовий.

Для тих хто збирається встановити посилене зчеплення на Mazda 6MPS, необхідно підсилити педаль зчеплення, приваривши пару пластині проваривши слабкі шви. .

Тепер німої теорії

1. Корпус;
2. Тангенційна пружина;
3. Опорний підшипник;
4. Колінчастий вал;
5. Демпферна пружина;
6. Ведений диск;
7. Натискний диск;
8. Маховик;
9. Кошик зчеплення;
10. Кільце;
11. Розпірний болт;
12. Діафрагмова пружина;
13. Вичавний підшипник;
14. Напрямна;
15. Первинний вал коробки передач;
16. Вилка вимикання зчеплення;
17. Робочий циліндр
Тюнінг зчеплення — види фрикційних накладок
Розглянемо типове зчеплення . Ведомий диск закріплений напервинному валу трансмісії сталевою шліцевою втулкою, відлитою абокованою. До сталевої шпонки за допомогою демпферного механізму, який поглинає вібрації двигуна, кріпиться каркас зчеплення, виконаний зі сталевих штампованих пластин, з'єднаних у свою чергуметалевими заклепками. До каркаса кріпляться фрикційні накладки, які синхронізують обороти колінчастого валу двигуна зі швидкістювихідного валу КП. На сьогоднішній день органічна фрикційнакомпозиція — найпоширеніший матеріал. Він використовується у 95%автомобілів. Органічні накладки дешеві та невибагливі, тому йвикористовуються у серійних автомобілях, бо підходять для звичайноїексплуатації при малих та середніх навантаженнях. Такий типнакладок забезпечує м'яке включення зчеплення та плавний початокруху, при цьому має низьку надійність та зносостійкість прижорсткій динамічній експлуатації. Якщо ресурс заводського зчепленнядля сімейного, комфортного пересування дорівнює приблизно 60-160тис.Км, то при підвищених динамічних навантаженнях, чи тотюнінгований двигун, чи просто агресивна їзда, накладки можуть "розсипатися" вже через 10 тис.Км.

При тюнінгу двигуна збільшення потужності і, відповідно, крутного моменту часто заходить за 30% від серійного, що перевищуєрозрахункове навантаження зчеплення (запас на 20-50% вище заномінальний крутний момент ), яке просто починає пробуксовувати іне передавати весь потік потужності від двигуна до колес. Виникаєспоконвічне питання:що робити (зі зчепленням)? Одна відповідь –міняти! На що? На сучасні тюнінгові деталі. Якщо склалося враження, що органічні накладки — це "відстій", то насправді все інакше.Звісно, ​​стверджувати, що вся "органіка" погана, не можна.Оскільки кожен виробник використовує свої матеріали, їх поєднаннята свою технологію виготовлення. Ведені диски на ту саму машину, але від різних виробників, як правило, різні за динамічнимипоказниками м'якості включення і довговічності. При форсуваннідвигуна зчеплення краще замінити, щоб воно відповідало новимможливостям двигуна, оскільки серійне зчеплення вже не "тримає". Аякщо стартувати з місця при стріт-, драг-рейсингу або в слаломі, воно взагалі стає одноразовим. Трохи притримав-перетримав і запахлогорілим. Починається процес стрімкого руйнування механізму.Постійно пробуксовуюче зчеплення сильно нагрівається, а оскількитеплостійкість кращих органічних накладок не перевищує 2500С, а вбільшості випадків - 2000С, накладки перегріваються - отже, запікаються, втрачаючи свій коефіцієнт тертя, і, що ще гірше, розтріскуються і висипаються. p align="justify"> Схожийрезультат менш ймовірний з механізмом, ведений диск якого оснащенийнакладками, виконаними з матеріалу FiberTuff. До його складувходять керамічний наповнювач, вуглецеве волокно та кевлар. Цейматеріал розроблявся як альтернатива органічним основам. Зафрикційними якостями ці накладки дуже схоже на органічні, але маютьпідвищену чіткість включення зчеплення. Зносостійкість накладокFiberTuff в 2-4 рази вища за органічні. Теплостійкість до 4000С.Ведений диск із такими накладками можна порекомендувати тим, хтовдень їздить на роботу, а вночі стартує у стріт-рейсингу.Ще роблятьфрикційні накладки з кевларового волокна — полімерного матеріалу, що прийшов в автомобілебудування з авіакосмічної промисловості.Кевлар застосовується також для виготовлення бронежилетів такузовів суперкарів, на зразок Ferrari Enzo – деталей дуже міцних тадуже легких. Кевларові зчеплення мають зносостійкість, що в 5-10разів перевищує стійкість до стирання органічних накладок. Накладкивиходять довговічними. Вони мають підвищену жароміцність і незношують робочі поверхні маховиків і притискних дисків. Але приустановці вимагають грамотного монтажу, а потім делікатної обкаткипротягом тривалого пробігу (близько 10 тис.Км). Теплостійкістькевларових накладок сягає 3700С. Диск зчеплення з такими накладкамихороший при тривалій жорсткій експлуатації машини. Екстремальніумови експлуатації зчеплення зумовили появу в автомобіляхметалокерамічних дисків. Металокераміка буває різна:алюмінієва, чавунна для більшості зчеплень, що проводяться, застосовуютьметалокерамічні накладки, виготовлені на мідній основі. Відомідиски зчеплення з цими накладками мають високий коефіцієнт тертя івитримують дуже високі температурні режими (до 6000С). Вони дужепопулярні в автоспорті і тюнінгу, оскільки при рівних розмірахдиска крутний момент, що передається, може зрости вдвічі. Недоліктаких накладок - їхня "агресивність" до сполучених деталей. Вонивідносно швидко зношують поверхні тертя маховика та притискногодиска кошика. Тому рекомендовані для експлуатації на спортивних тагоночних автомобілях. Безкомпромісним варіантом накладок єзчеплення на базі вуглецевих композитів. Головна особливість їх утому, що притискний та ведений диски, а також сполучена поверхнямаховика теж виконані з вуглецю. Такий тріумвірат забезпечуєнеобхідний коефіцієнт тертя (оскільки коефіцієнт тертя вуглецю почавуну дуже низький) та максимальну зносостійкість. Цей механізм змайбутнього має неймовірну температурну межу (25000С).Довговічність разів у п'ять вище "органіки". Єдиний недоліквуглецевих зчеплень — їхня висока вартість. Існують ведені диски зтрьома, чотирма, шістьма та вісьма сегментами металокерамічноїнакладки — кнопками — з кожного боку.
< /p>
Диски у вигляді трипроменевої зірки з темя кнопками використовуютьу ситуаціях, коли потрібна передача максимальної потужності примінімальній вазі вузла. Застосовуються суто в спортивнихавтомобілях, бо включаються дуже різко, часто з пробуксовкоюпровідних коліс, що у звичайних умовах ні до чого. Чотирикнопковідиски мають форму хреста, працюють набагато м'якше трикнопкових та "живуть" значно довше.

Шестикнопкові диски - найплавніші і довговічніші з тюнінговихдисків, рекомендуються для кільцевих і ралійних автомобілів. Упевних випадках і для серійних машин.

Восьмисегментні накладки спеціально для використання на серійнихавтомобілях, де потужність зчеплення та високотемпературні якостікращі за плавність включення зчеплення.

> Ведомые диски зчеплення бувають двох типів. З пружинною втулкою (демпфером), яка усуває або пом'якшує ударний момент, що виникаєпри включенні зчеплення, та рекомендується для всіх типівавтомобілів. Диски з жорсткою втулкою використовуються для гоночнихмоделей, де перевага надається потужності, легкості та жорсткостіроботи. Відрізняються жорстким кріпленням шліцевої частини іздиском. Такі зчеплення не рекомендуються для серійних та гоночнихавтомобілів, оснащених "тендітними" трансмісіями або повнимприводом. Через ударні навантаження, що виникають, в результатірізкого включення зчеплення можуть "розсипатися" КП і "провисати"обірвані півосі. При цьому автомобіль менш зручний при повсякденнійексплуатації, тому що плавно рушити з місця неможливо. Законструкцією зчеплення теж діляться на дві категорії:однодискові ібагатодискові. При цьому для дисків, втулок і пружинок тюнінговихзчеплень висококласні виробники використовують якісніші матеріалита термообробку, що дозволяє витримувати навантаження в 2-8 разіввище заводського. Але запам'ятайте:часто багато тюнінгових зчеплень— це не що інше, як оригінальний каркас з якіснішиминакладками.
