Фронтальний інтеркулер (від вантажівки) Part 2 + радіатор ГУР

Після того як виварив пайпи від інтеркулера, що приварив їх на самкулер для подальшої примірки, першої повної примірки з бампером намісці вже, щоб воно знімалося-ставилося, не чіплялося, неупиралося, при примірці кулера на сам бампер все ж таки довелосяпідрізати трохи другий, хоча в порівнянні з тим як люди ріжуть -думаю не страшно) все закривається гратами вільно і підрізу взагаліне видно

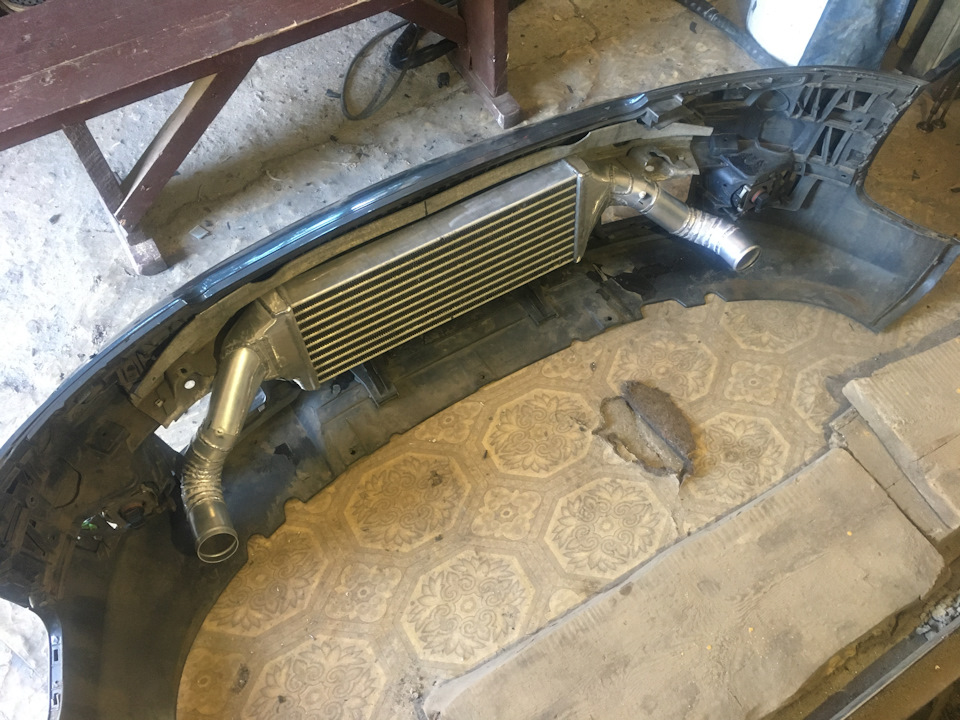

за підсумком вийшло щось таке

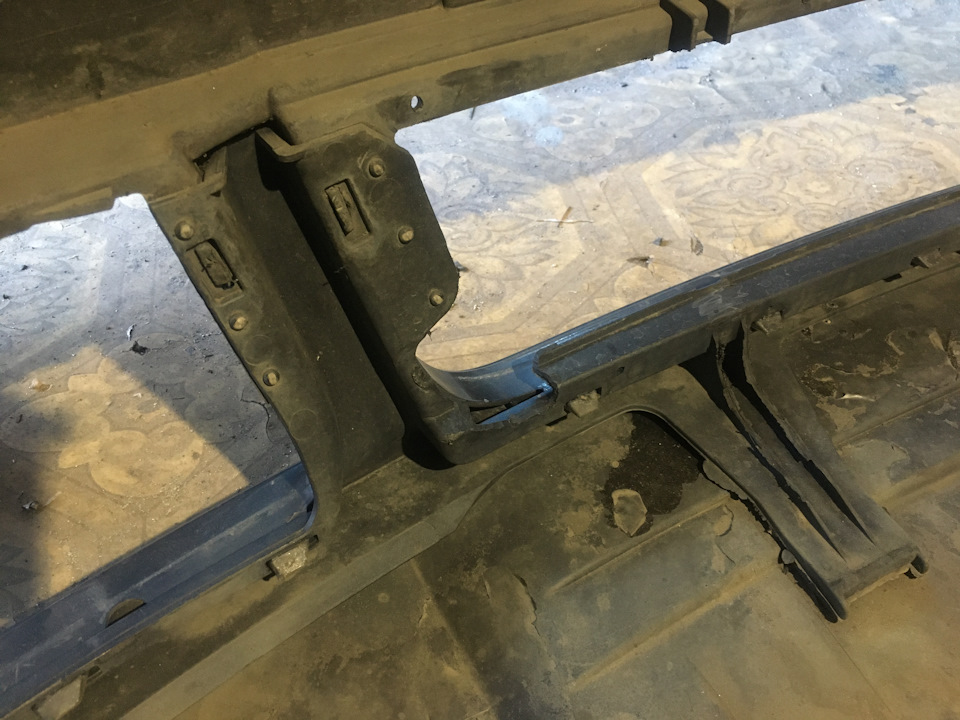

)) все налізло, бампер зібраний з балкою з кулером став на місцебез проблем, навіть запихати особливо не довелося, начебто так ібуло, хоча балку в бампер довелося трохи пхати, не міг ніякпотрапити в отвори нижніх шурупів у решітках бічних ... br/>

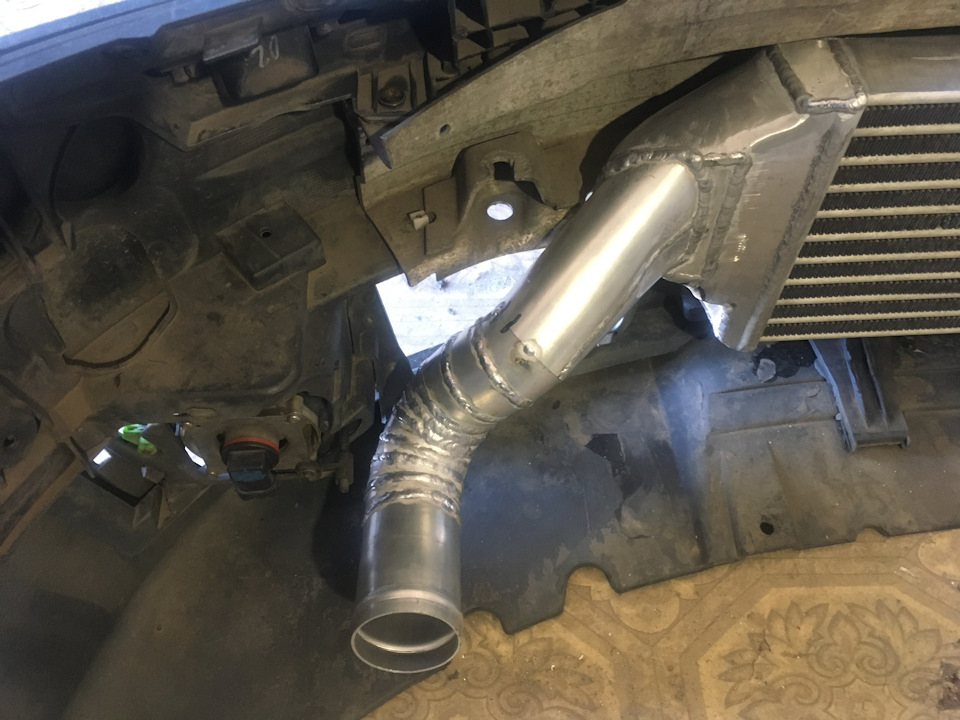

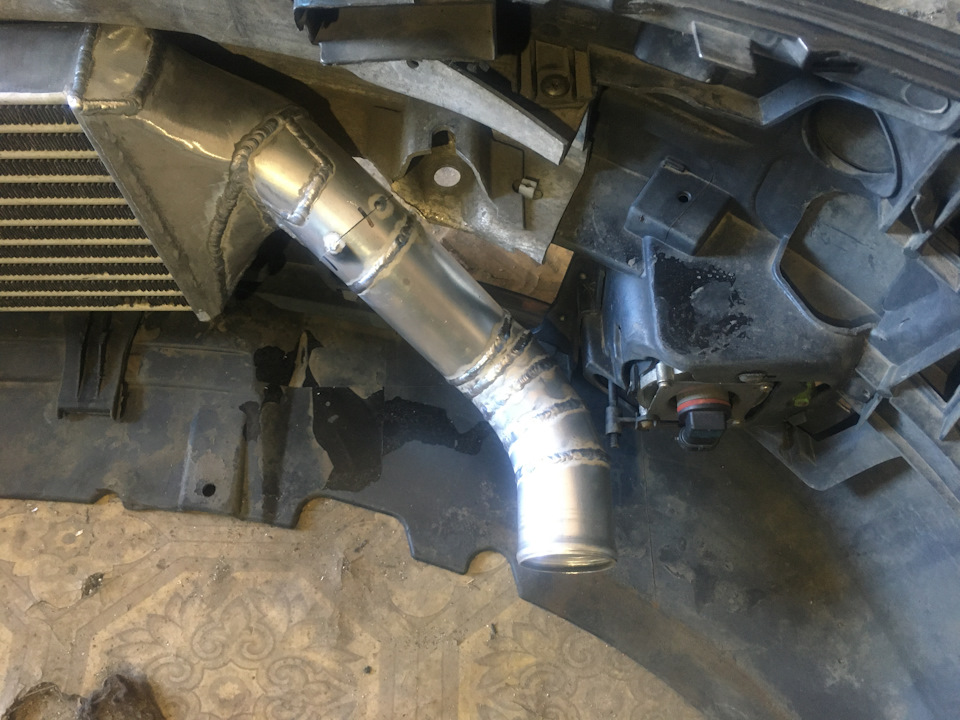

бо все підійшло, далі за тією ж технологією збираю на прихватках іобварюю потім наступний пайп після кулера
тепер давайте опишу все щодо силікону…< br/>
до розбирання машини було щось замовлено, дивлячись на іншіпроекти, прикинувши подумки у своїй голові, маючи дещо вдома внаявності і т.Д., опустимо це, напишу все що стало на машину, яквидно по фото, що просто використовується і що почому приблизно, кину посилання, поки вони активні, потім колись їх не будезвичайно, ну що є...
в планах було зібрати все ТІЛЬКИ на ЧОРНОМ СИЛІКОНІ, я так не люблюцю "райдугу" під капотом ... (( Але на жаль, що то не прийшло, щото я протикав, а чекати місяць знову - це не варіант, тому синє всебуло докуплено за місцем на ПРОМІ, ціни дешевше ніж на АЛІ! ). Алесинє((( зате доступно і вибір пристойний…
і так з алі я використав чорний 45 градусний 60мм).)
і два 90 градусний 63мм
aliexpress.ru/item/400010…042311.0.0.4d0933edHYlsoUв наявності ще45 градусний 63мм і 90 градусний кутовий перехід 45-63, може комутреба - продам, обидва чорного кольору Далі довелося замовляти всез ПРОМА :
135 градусів 60мм 130х130 — вихід з турбіни
prom.ua/p889754040-patrub…F130%2C+d60+кут%3D135%29
90 градусів 60мм 130х130 — від турбіни до кулера
prom.ua/p871751552-patrub…й+%28L130%2A130%2C+d60%29
прямий 55мм на стік трубу
prom.ua/p889754019-patrub...+28L60%2C+d55%29
silikonový-d25.html
власне і силікон, тому і дешманські силові хомути…)
так, хомути будуть не черв'якові, будуть силові, широкі, чеснокажучи, рука не піднімається поставити вузький черв'ячний хомут, які в'їдається в патрубки, хочеться що б воно попрацювало якось, тому й широкі силові…
з хомутів і всього, що можна купити там навіть для нинішньої машини— я беру там, чому? ціни доступні, наявність, гарантія що воноприїде, передоплата без страху…)
хомутів було куплено теж трохи більше, на вихід з турбіни з двохваріантів один став нормально, тому що силікон 60мм одягнений на50мм вихід з равлика, довелося силікончик пристойно втиснути, алевсе вийшло без складок і цілком добре, сподіваюся я вгадав, начебтоцей хомут туди підійшов ...) -/>
на всі патрубки 60 і 63мм хомути йдуть одні й ті самі —
detali.zp.ua/catalog/9329…silovoj_68h73_APRO_1_sht/

Як бачите, ціни реально низькі, навіть на будівельному ринку некупіть за такі гроші хомути такі)) на дотик і на вигляд - дуже непогані хомути, не вперше купую, тримають, вичавлюють, нерозлазяться - загалом рекомендую! ) продовжуємо збирати тепер іправий бік, тут я прикупив уже один синій кут і відштовхувався далівід нього.

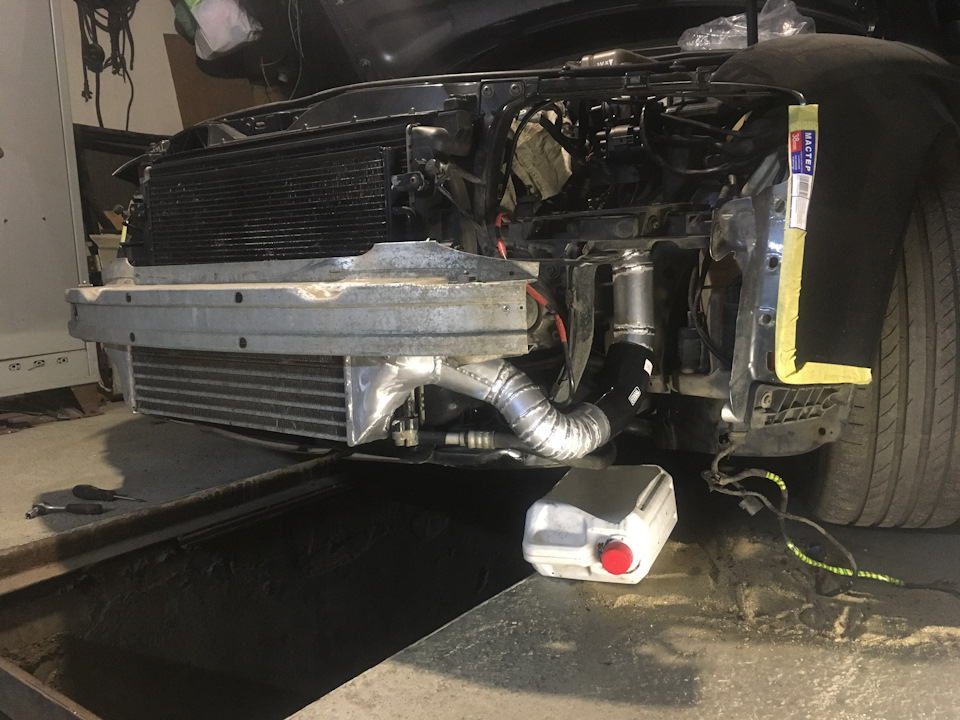

стає зрозуміло, що не вистачає ще одного 90-го, який я після цьогоі замовив... Так, отак по-етапно воно все купувалося і підганялося, не вийшло все закупити і потім стати і зробити, довелося постійнощось докуповувати і змінювати плани іноді ... Так що тудидокуповуємо ще один кут і накочуємо просто вставку з труби, там ужефініш вважай, справа за доставкою ...) По лівій частині трохицікавіше, так як у нашому цьому пайпі повинен розміститися датчиктиску наддуву, а так само я вирішив один махом і перенести байпасліворуч, поставити після кулера, знайомий розповідав що перевірялицей міф, є трохи користі при навалювання на спринті ...) загаломраз робимо, значить все відразу ... Власне для перенесення байпасуі купувалася алюмінієва труба 25мм і силіконовий рукав 25мм ...
загалом хоч начебто і місця багато під фарою, а розміститинормально байпас, і як я хочу - не виходить = (найкраще з того що япридумав - це ось так приварив і майданчик під датчик наддуву та йтак як чорний силікон 63мм не встиг приїхати з китаю я збирав цейпайп під стік патрубок до дроселя, тобто краю я приварив тимчасово54мм, щоб зібрати машину покататися хоча б після цього вже можназняти кулер і обварити нарешті те, а то весь час на прихваткахвисів

кулер намертво приварений, виконуватиме роль балки в місці я їїпідрізав…

розібравши всю морду, погодьтеся, гріх буде не помити радіатори…)так що викочуємо машину на вулицю і все вимиваємо з хімією Якщо видо цього уважно дивилися, а напевно не уважно, тому що ніхто навітьне запитав за петлю "радіатор" ГУРу, то її на машині немає ... Ібільше не буде ... На з'єднанні петлі "потіло" маслом, а так самонарешті то отримавши яму, я все розглянув нормально, пам'ятайте, яж борюся за чистоту цієї засраной подкапотки! ) піддон міняв, всепідтягував, забув навіть написати про те, що маслоподачу турбінипідтягував, відпалюючи мідні кільця, а то там теж текло ... Так отз ями я побачив що і шланг з рейки, обратка теж тече (( тече вонапрямо по вальцювання шланга на банджо фітінг ... Тече там напевноне один рік, тому що вся "броня" шланга жирна і з брудом вперемішку ... (( коротше видовище так собі ... = (( Та і з цьогошланга ще капало і на підрамник і на пильник гранати, розкидаючимасло по всій стороні, це жах просто, як я не люблю такі моменти... ((
купувати новий шланг? ). Ще й в умовах, коли все скрізь закрито? ні, не мій варіант ... Треба колгоспити ...) треба колгоспити, алеграмотно! шланг з неї, шланг викидаємо, залишаємо тільки банджоз'єднання і броню зі шланга, правда броню довелося довго вимивати, щоб можна було її брати в руки ... Замість звичайного шлангакупуємо знову таки силікон! ) замовляю півтора метра силіконовогорукава 10мм
prom.ua/p970280762-rukav-…кс+10кг%2Fсм2%2C+шланг%29
і під цей рукав беру також силові хомути
/>
detali.zp.ua/catalog/9327…silovoj_17h19_APRO_1_sht/
я вам скажу що все ідеально підходить і вичавлюється! вальцюваннятам не важлива, як ви зрозуміли, тому що з іншого боку шлангастоять звичайні хомути…
в результаті ми отримуємо ось такий ось шланг обратки з рейки
Ще в одному місці я його зафіксував до лонжерону в готоверізьблення м6, вільна була, притягнувши таким. Хомутом
detali.zp.ua/catalog/9037…noj_R_tip_d22_TORK_1_sht/
чому я вирішив позбутися петлі ГУРу? просто мені не подобається щовона стоїть перед основними радіаторами, там у ж і так оселився ще йкулер тепер стоїть, а ось місце де кулер раніше стояв — пустує, значить його можна зайняти! />
Так що на розбиранні підбираємо радіатор який можна б тудиприбудувати, мені дістався ось такий радіатор пристойних розмірів, як для ГУРу, тепловіддача у нього куди вище ніж у заводської петлі, тут вже повноцінний радіатор, як ніяк, я думаю що олія буде грітисяз ним пристойно менше ніж по заводу…
встановити його було не так вже й складно, одну сторону до крилаприкрутив, було отвір вільний, а другий на місце де раніше кулеркріпився, там довелося виварити кріплення, загалом дивіться далі пофото як він де стоїть, але мені сподобалося в принципі).продовжуємо з кулером ... Я не люблю колись щось зайве виділяєтьсяна машині, тому я силікон і намагався брати чорний, кулер я засунувв бампер нормально, він не вилазить ніде, і для того щоб ще меншевін привертав увагу - фарбую його в чорний колір з видимого боку, пайпи цілком дунув, а кулер тільки з видимого боку./p>

ліва сторона

тут і радіатор ГУР видно добре

тут вже видно розташування байпасу, я з ним вчинив трохи не так яквсі, я не тягнув 25мм шланг через всю підкапотку зліва направо, тимбільше силікон синього кольору) завдання - щоб нічого зайвого підкапотом не видно було, і для цього я вирішив використовувати ріднутрубу, рідний пайп, просто роблю перехідники і все з'єдную…
ліва сторона — залишився рідний кут, силікон туди я не купував, ботиску там немає, а гуму я не різав, поставив як є

справа синього силікону трохи більше))
не кидаються і вони досить високо… протитуманкам не заважаютьвзагалі, зазори до них пристойні там ще є після того як передвихідними я зібрав у такому конфізі машину, виїхав разок всього то, і в понеділок мені приходить решта силікону))) довелося поможливості доробити вже як було заплановано. Заводськогокитайського пайпінгу

Запчастини на фото:038906051C, 002401
накатало барило між двох 90-градусних силіконів поставив і всезібрав на місце, 63 силікон нормально налазить на стік дросель

ну і ось як то так у результаті виглядає підкапотка, ніякихпомітних синіх силіконів, максимально все по заводському=)
< /
тепер що стосується супутніх робіт… те що я на ГУРі соплі підібравце я описав, але насправді соплів досить скрізь… коли зняв балку збампера — кинулися в очі сигнали, які просто бовталися! вониприклепані були до балки, але зараз воно все люфтить, тарабанить, стукає там під бампером, тому я їх просто відсвердлив, ви їх поцьому і не бачите на деяких фото ... Після всього я розсвердливотвори і поставив більш потужні заклепки, щоб вже невідвалилося…
наступний момент — це проводка((( мене аж вивертало побачившипроводки бампера((( вона вся як не в червоній, то в жовто-зеленійізоленті)((( це так ремонтували її, що навіть через ґратки бампераце помітно було… довелося все перемотати по нормальному і прибратицей цирк…
далі — з покупки не працювали омивачі фар, продавці сказали, щоодин омивач не робітник, тому його відключили, поки все булорозібрано потрібно було усунути і цей одвірок… в результаті що явиявив — шланг з моторчика омивачів навіть заглушений не був, тамшматочок червоної червоної ізоленти всунутий був, тому більшеполовини бачка омивача налити не уявлялося можливим, вода простовипливала з цієї шланги відкритою… по омивачеві - я компресоромпродув обидва сикуна і з'ясував що правий відмінний, а лівийсситься (( ну власне він і в герметиці був ... Вони замазали стикде розбирається омивач герметиком, хоча там воно не тече навіть, тече воно по ущільненнях) )) Ось епік фейл ...))) справа в тому щочому течуть ці омивачі? весь бруд з бампера стікає в ці осередки, потрапляє на поршеньки, що виїжджають, і на них заїжджає вциліндрики ... Бруд там накопичується, дряпає поверхні, потрапляєпід ущільнення і природно омивачі течуть! я зважився спробувативідремонтувати його… я його розібрав по деталях на столі повністю! )та він нормально розбирається… з нього висипалося пристойнопіску…=( на жаль… я вже втратив надії на ремонт, на циліндрикахвідчуваються трохи потертості… я перемив усе деталі, очистив все іпросто зібрав як є - омивач заробив! ) з компресора він виїжджавнормально і не шипів навіть ...) після таких маніпуляцій, безбудь-якого герметика омивач встановлений на машину, магістральпідключена на місце як і належить і він заробив! =)
я не знав алгоритму роботи омивача, але виявилося, що вінспрацьовує при включених фарах, коли натискаєте омивач лобовогоскла приблизно більше 1 секунди, тобто довге натискання! спрацьовуєкожне довге натискання! помив машину, одразу і налаштував омивач щополивав там де потрібно, лівий потрапляв нормально, правий поливавкапот, довелося підлаштувати, щоб лив куди треба
