У зв'язку з цим було прийнято рішення шукати донора для моєїмодернізованої магнітоли.І було знайдено на olx.ua цілих двакандидати. Але про це буде окрема історія.

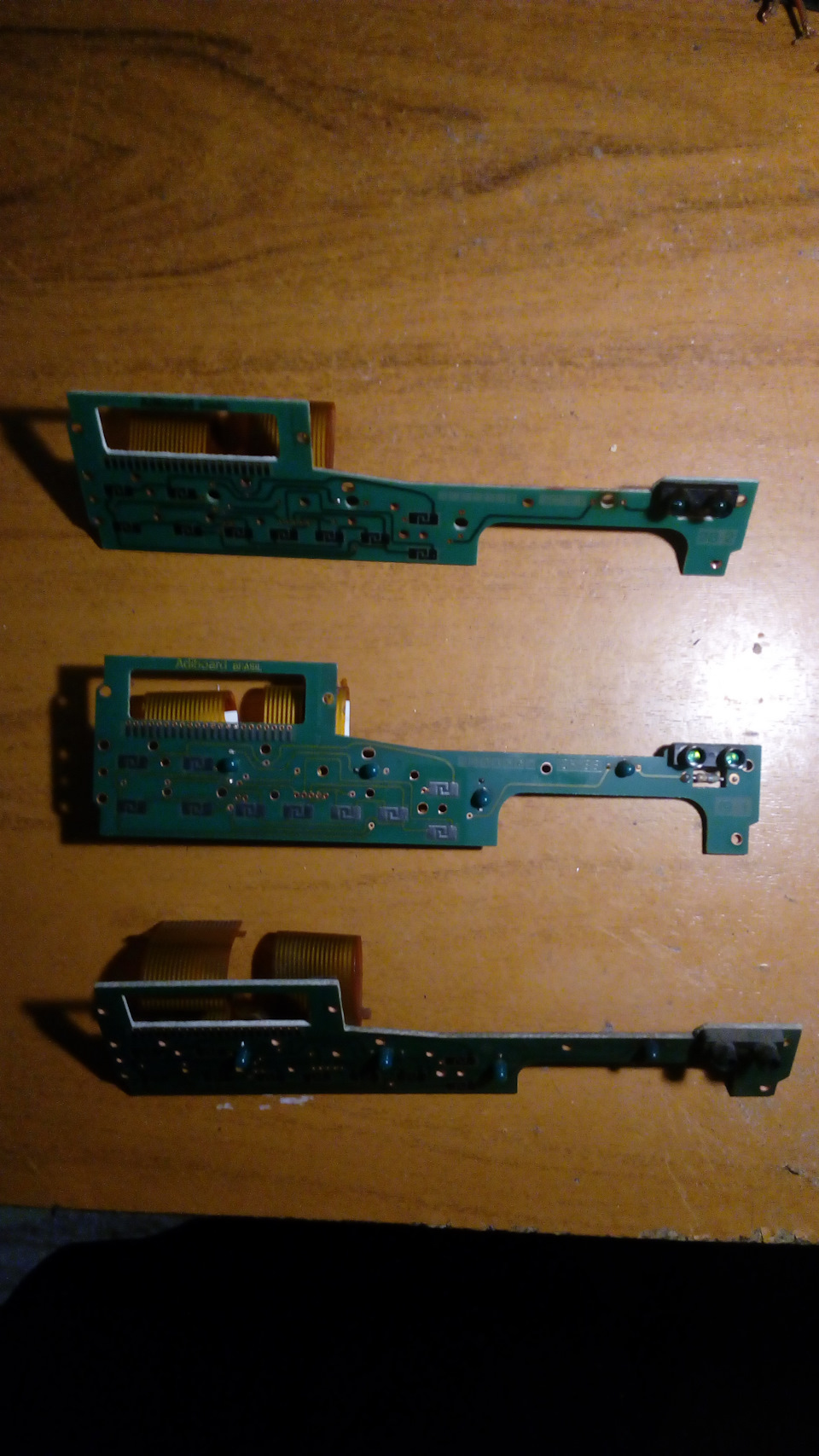

Так ось, на одному з кандидатів на шлейфі були переломлені навпіл 4доріжки. І було прийнято рішення з другого магнітофона зніматиплату зі шлейфом, тому що там він був цілий. Переломленим шлейфомНижня плата повністю ціла

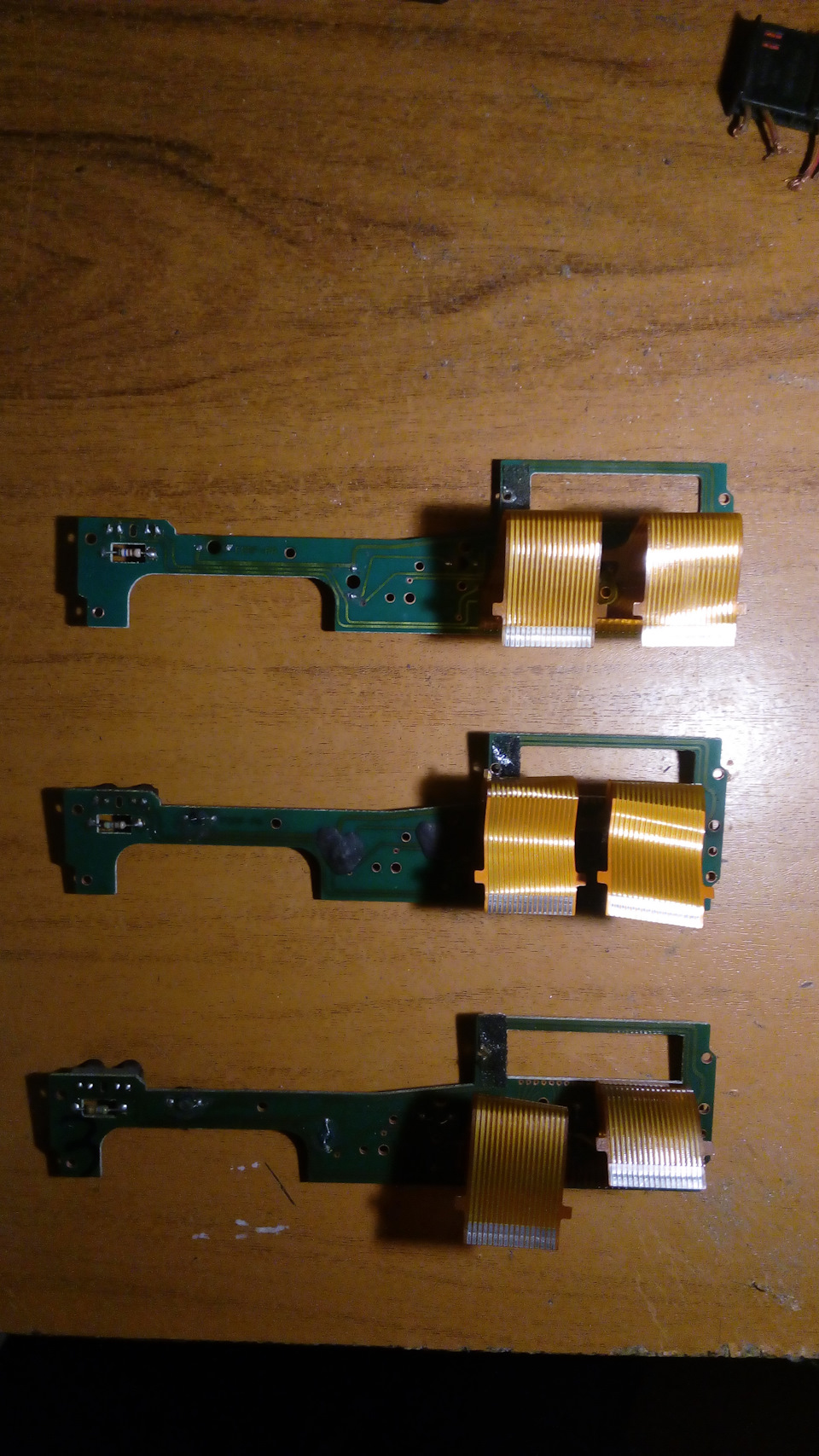

Вид зі зворотного боку

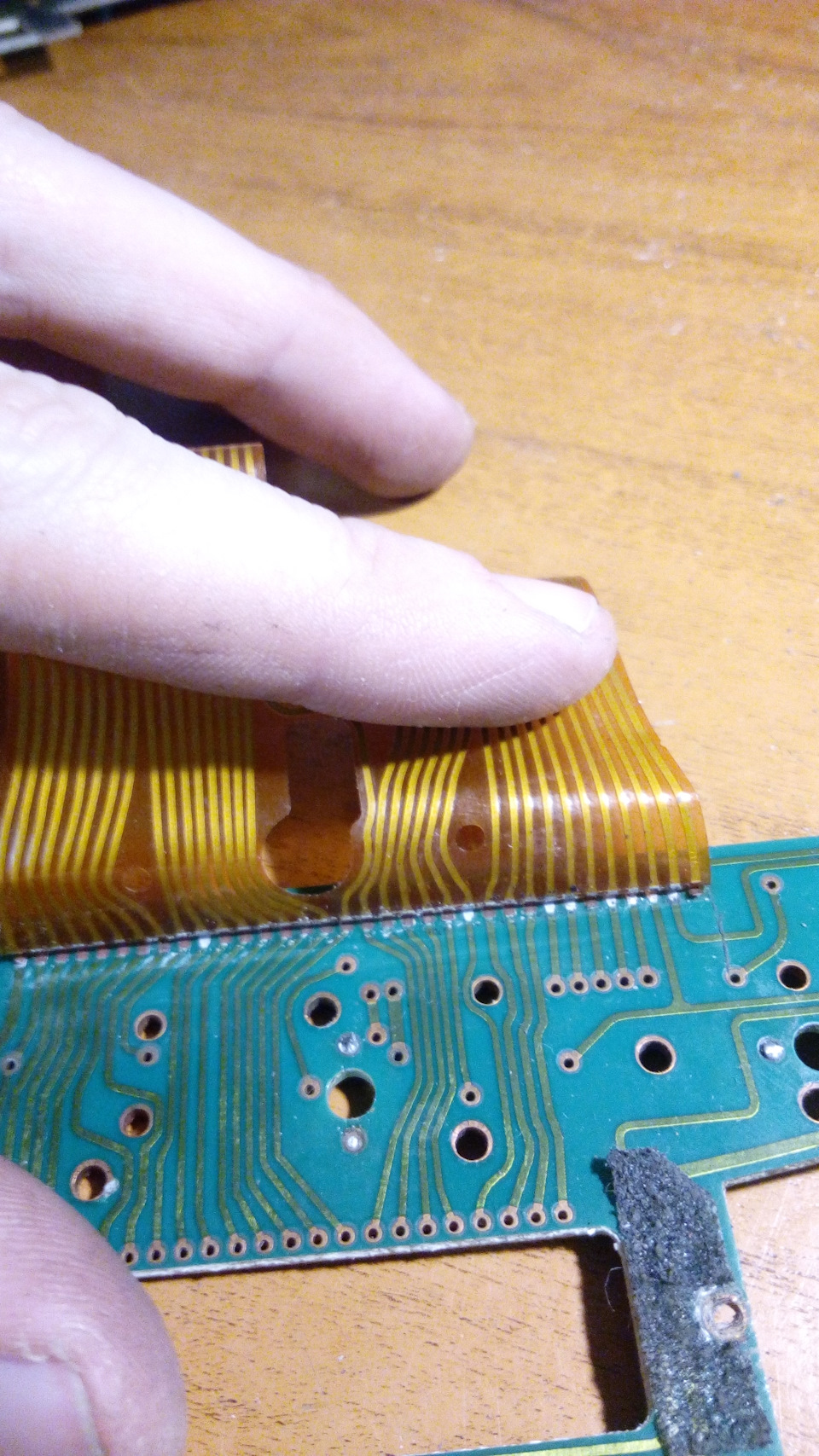

Те саме місце де почала відходити пайка флейфу на моїй платі

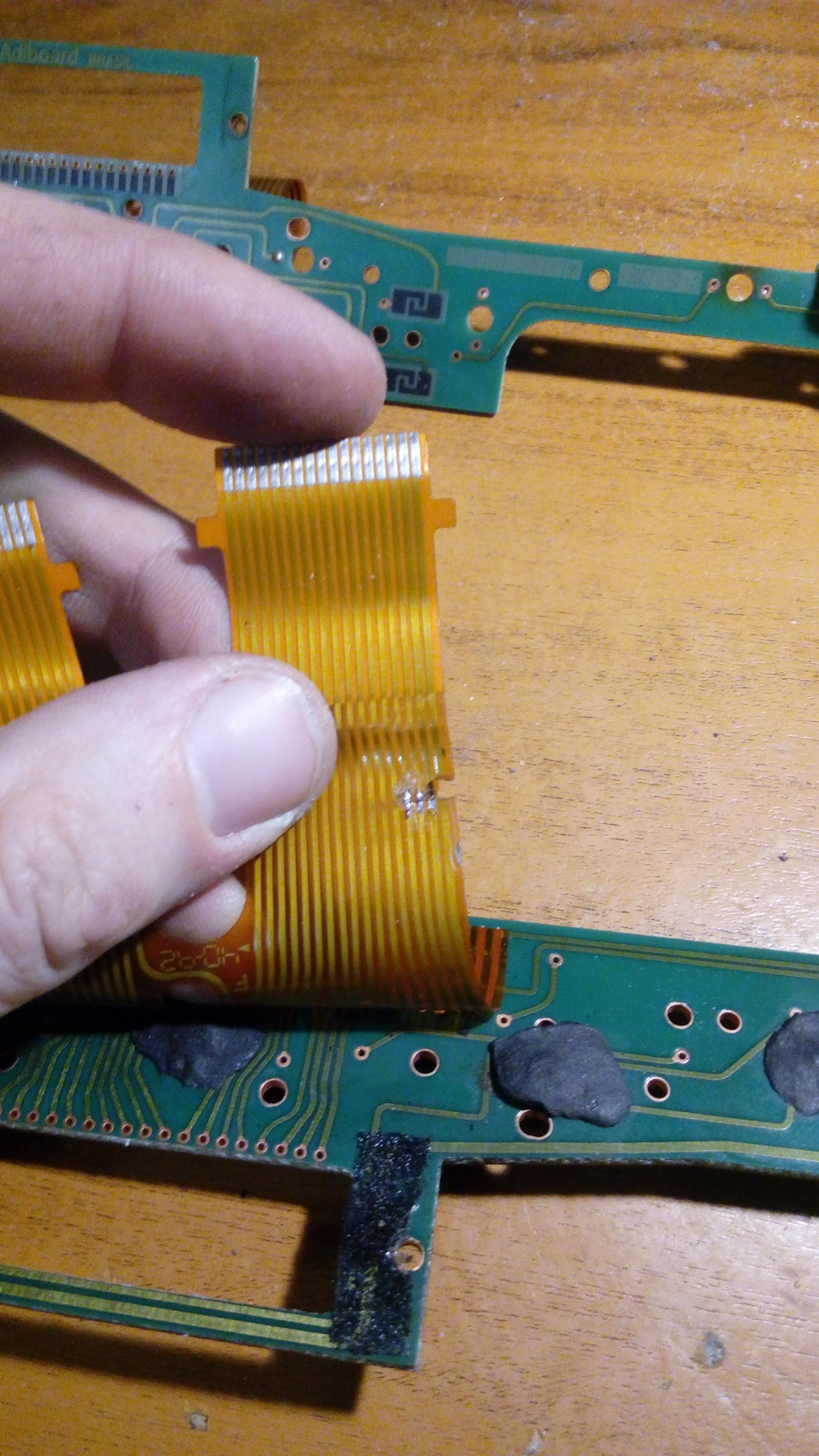

Плата з переломленим шлейфом на доріжках відповідають за живленнялампочок перемотування касети і за роботу кнопок

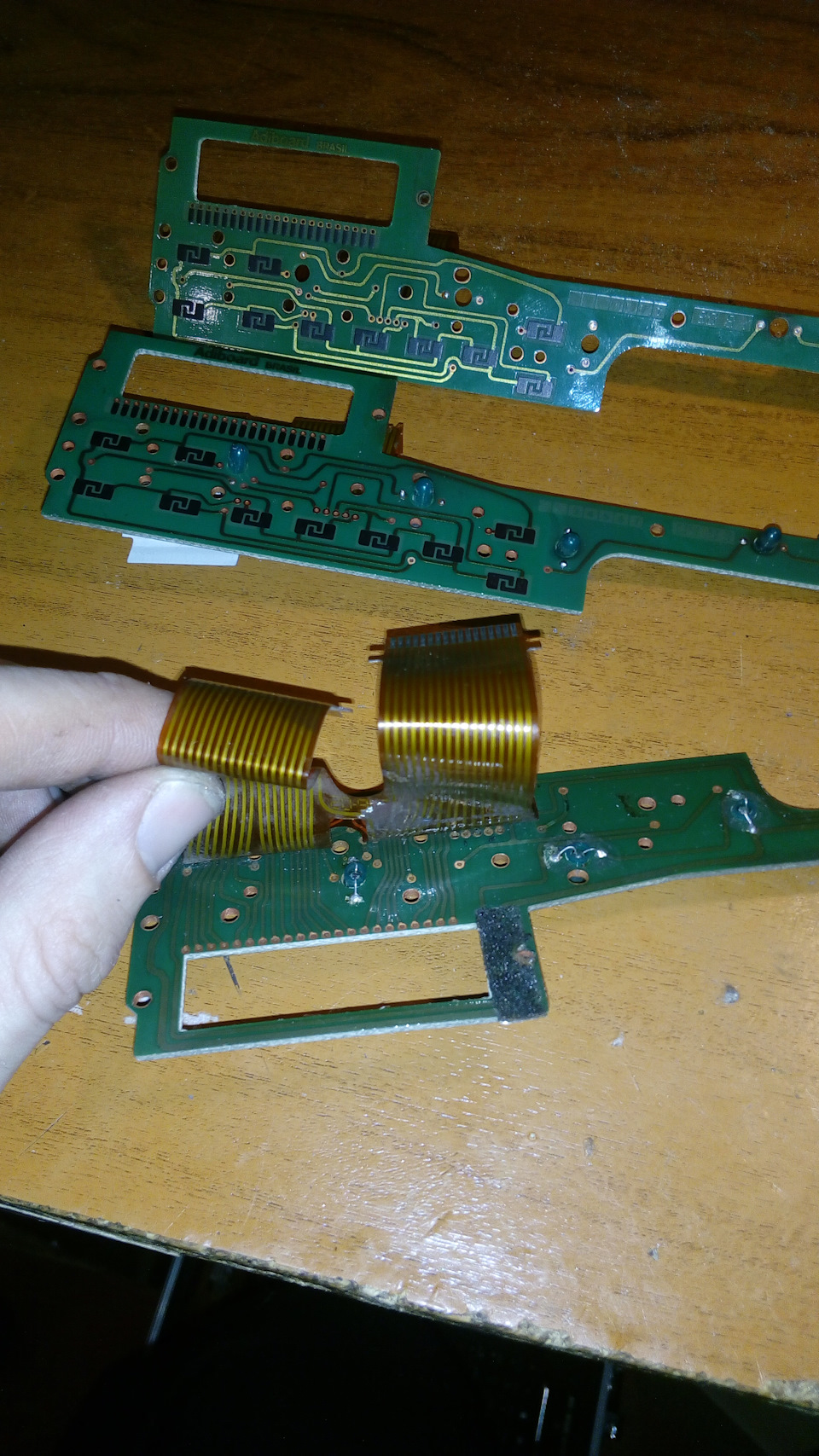

І Ціла плата з цілим шлейфом Оскільки я все освітлення салону ізовнішньої частини автомобіля поступово перекладаю на ledосвітлення, то з'явилася думка відразу і підсвічування кнопок налицьовій панелі магнітофона перевести на led освітлення так якплата була знята. Ось як виглядає штатне підсвічування кнопок напанелі за допомогою звичайних ламп розжарювання із зеленимфільтром.
Вигляд підсвічування кнопок лицьової панелі магнітофона придопомоги звичайних ламп розжарювання із зеленим фільтром
А ось виглядають лампи розжарювання із зеленим фільтром на платілицьової панелі магнітофона.
Вигляд заводського підсвічування кнопок на платі за допомогоюзвичайних ламп розжарювання із зеленим фільтром
Для цього нам потрібні 4 led лампи з цоколем t5, паяльник з гостримжалом і руки не тремтячі.
Led лампочка з цоколем t5, дістаємо сам світлодіод і вкорочуємойого ніжки Оскільки led лампочки більше в діаметрі ніж лампирозжарювання, було побоювання що вони не підійдуть. І перед тим якприпаювати вирішив перевірити, поміститися вони чи ні. І вони добрепомістилися.Далі відпаюємо лампи розжарювання і починаємоприпаювати по одній led лампи і починаємо ми з тієї що ближче доламп індикації перемотування касети. Чому ми починаємо звідти, томущо там на лампочку приходить "+" і "-" прямо зі шлейфу і вже черезцю лампочку подається харчування на решту трьох. Оскільки кожналампочка була лампа розжарювання, їм було все одно де "+", а де"-", то з led лампами трохи інакше, їм не все одно де "+" та "-".Припаяти всі 4 led лампи на рідні місця старих лам не вийде. Томубуло ухвалено рішення подавати на наступні три led лампи живленняза допомогою тонких дротів. І ось що вийшло. Подача живлення на ledлампи за допомогою тонких проводів з першої led лампи І то як вонотепер виглядає спереду. Як на мене добре вийшло.
Плата лицьової панелі магнітофона з led підсвічуванням
Тепер ставимо плату на місце, все прикручуємо, укладаємо дроти ікріпимо їх.
Поставили прикрутили плату і закріпили дроти
Після цього підключив шлейф до магнітофона і дав харчування напідставку і в результаті перша led лампи яка біля лампочокіндикації перемотування касети дає засвіт в екран модуля . Томубуло ухвалено рішення поставити там перегородку, щоб цього не було.І ось що вийшло.
Перегородка між модулем і світлодіодом щоб не було засвіту векранчик модуля
Після цього ставимо плату на передню панель магнітофона, підключаємо і перевіряємо.<
прикручуємо, приєднуємо всі роз'єми і перевіряємо, що взагалі у насвийшло. І тепер можна стати в машину.
Так само в задню частину магнітофона між роз'ємом живлення іпідсилювачем антени буде врізане гніздо під jack 3.5 на дваконтакти для мікрофона. Фото в машині і відео роботи викладупізніше.
Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
