Продовжуємо нашу модернізацію., але на жаль не вся. Так як миколишню плану управління касетної деки припаяли харчування намодуль і на платі стояв перемикач з режиму "RADIO" в режим "TAPE".

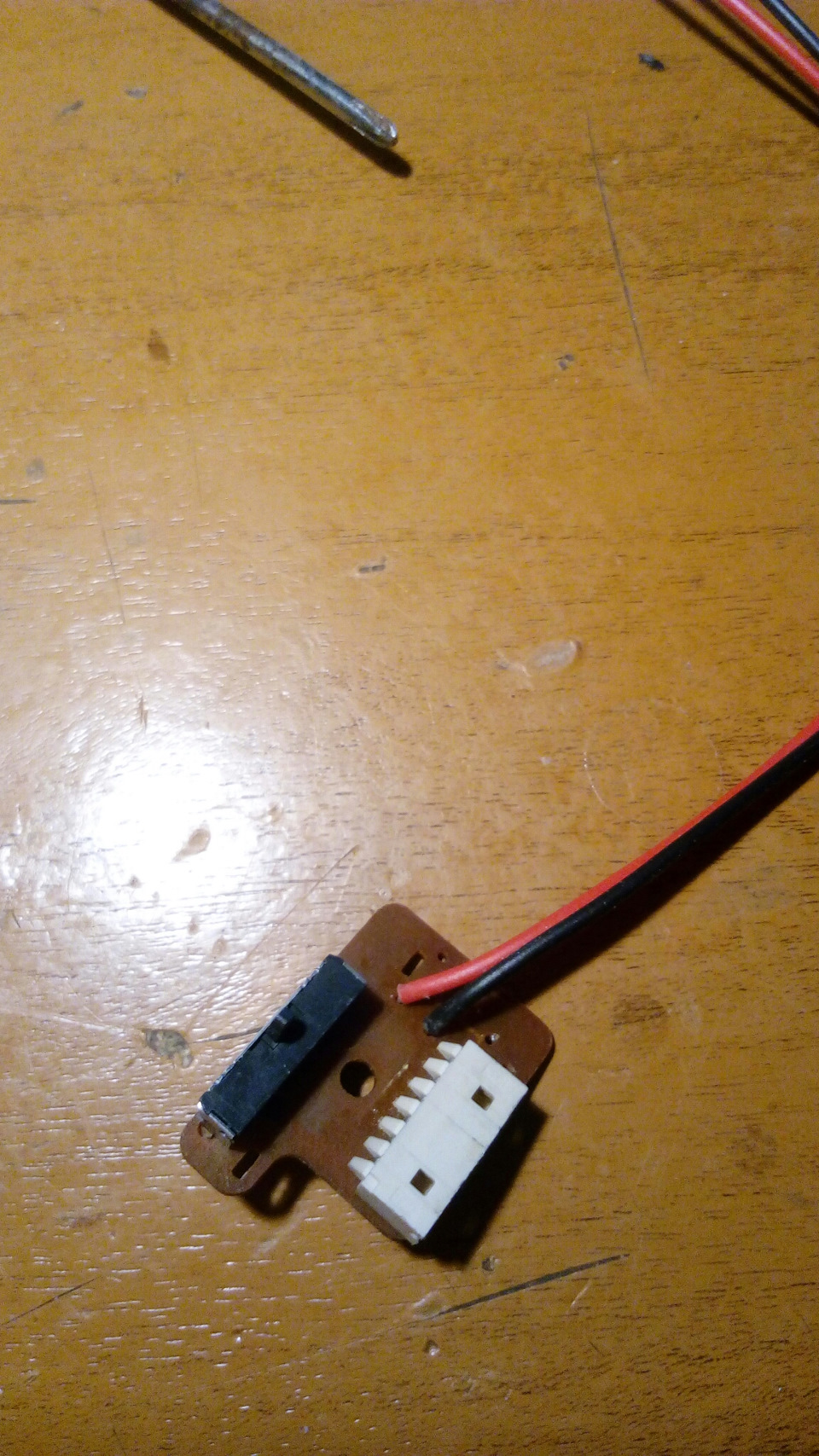

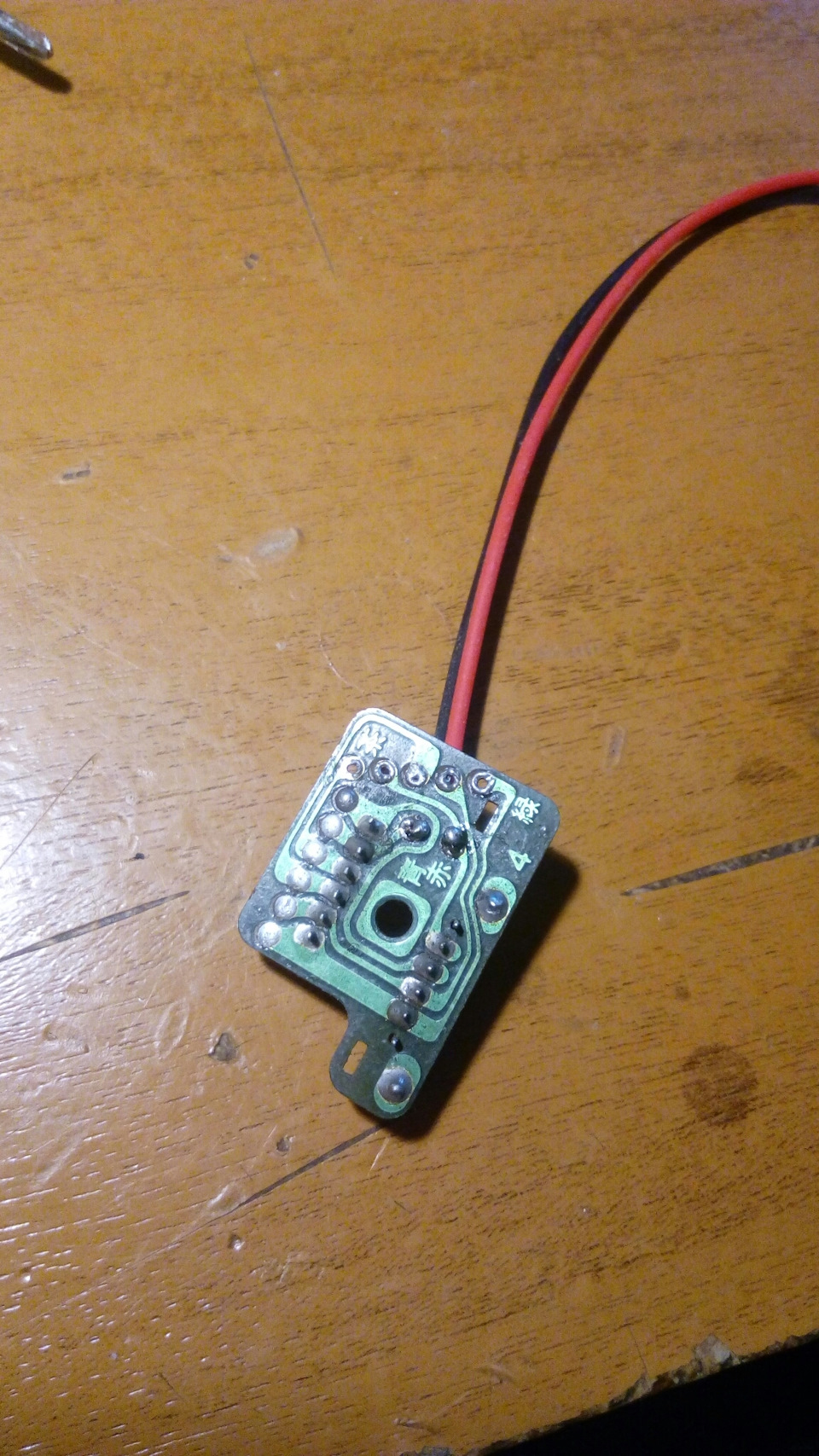

Колишня плата касетної деки відповідає за подачу живлення намоторчик деки та перемикання режимів

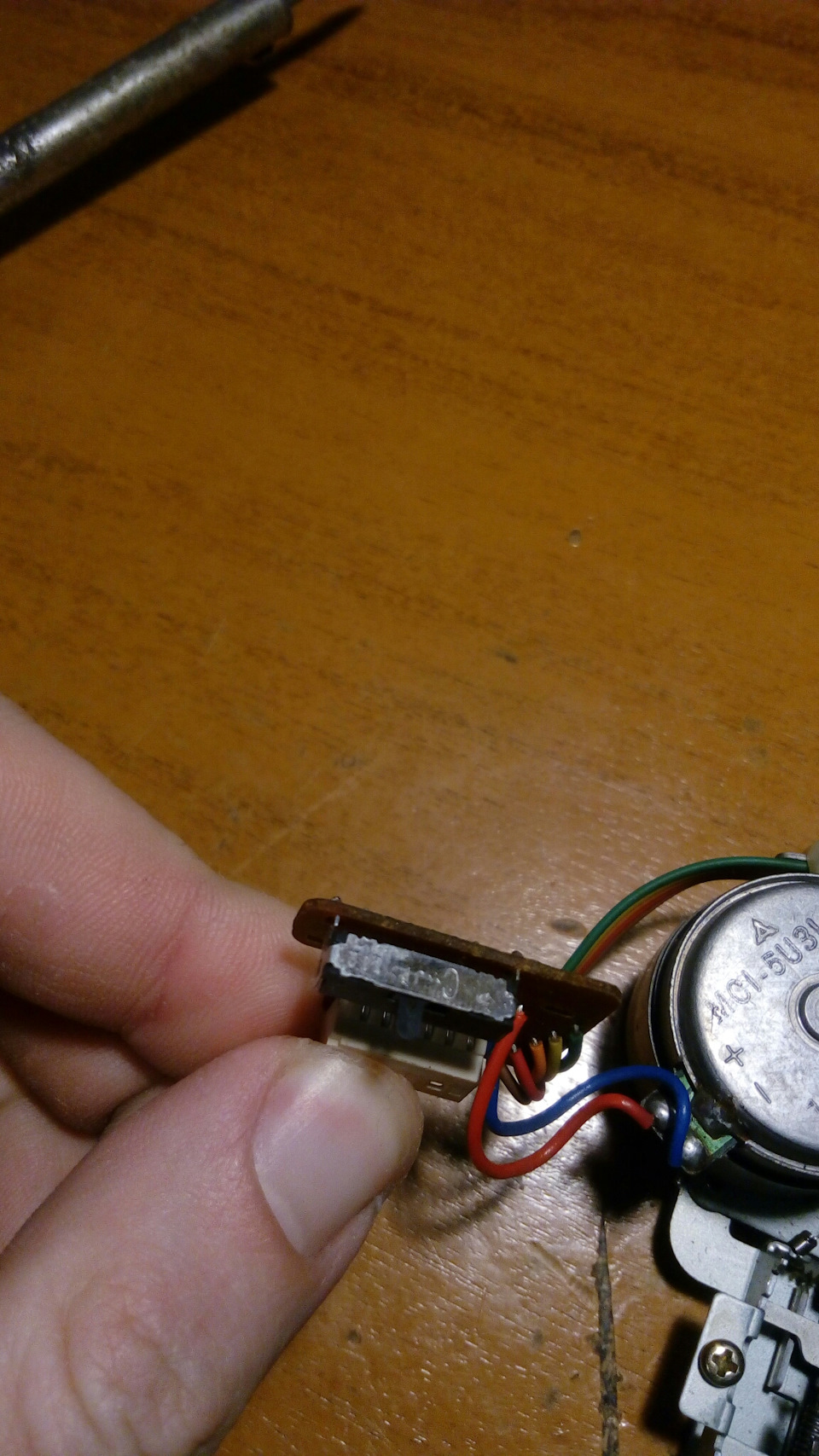

Той самий перемикач з
Для того щоб наш модуль працював, цей перемикач потрібнопоставити в потрібне положення, але є одне але, тоді при включеннімагнітофона буде відразу вмикатися модуль, а оскільки я планую намагнітофон слухати радіо, а при бажанні слухати музику з телефону, використовувати модуль, для цього нам знадобиться перемикач типуП2к або ж зі старої радіотехніки або телевізорів.

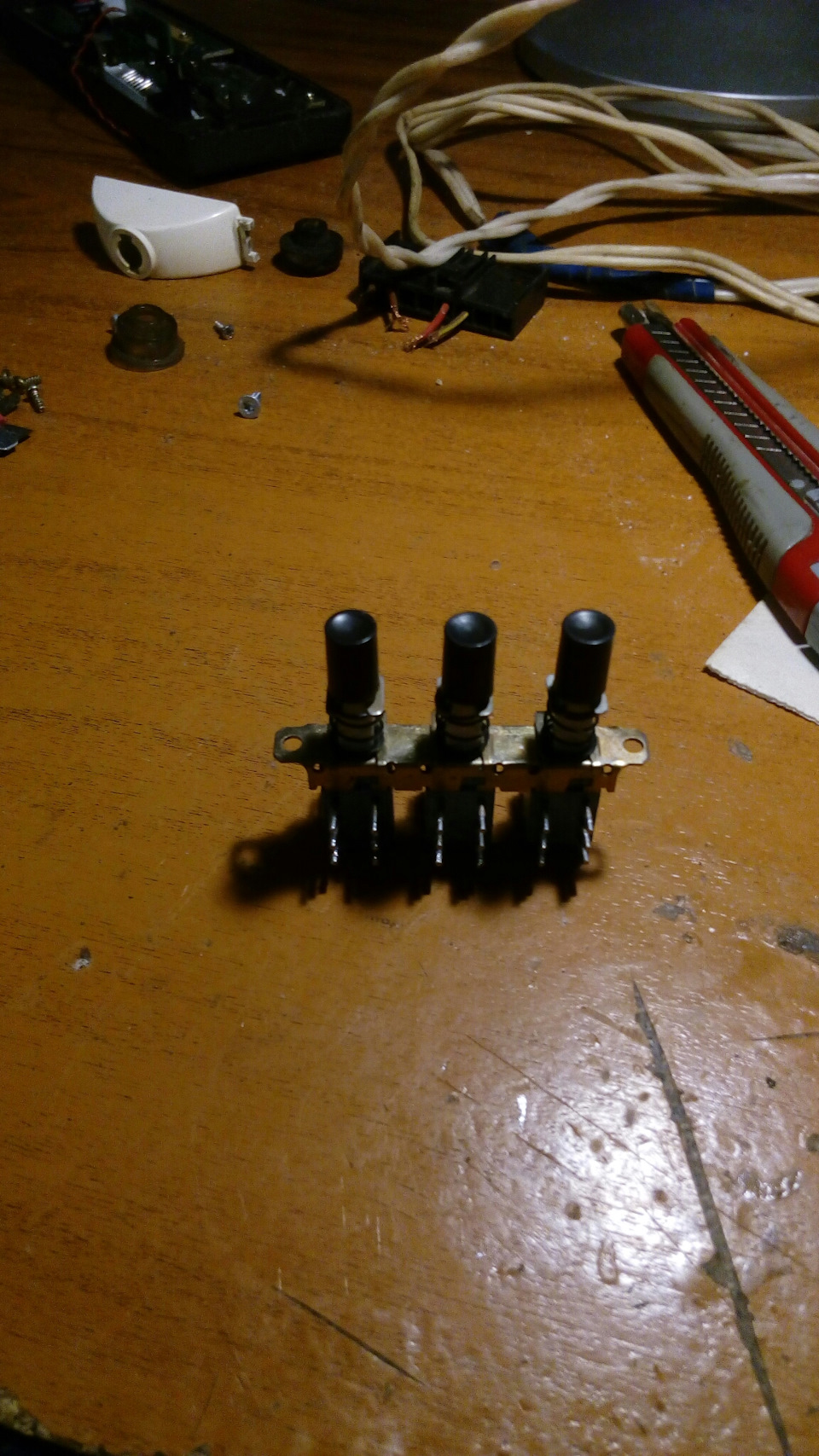

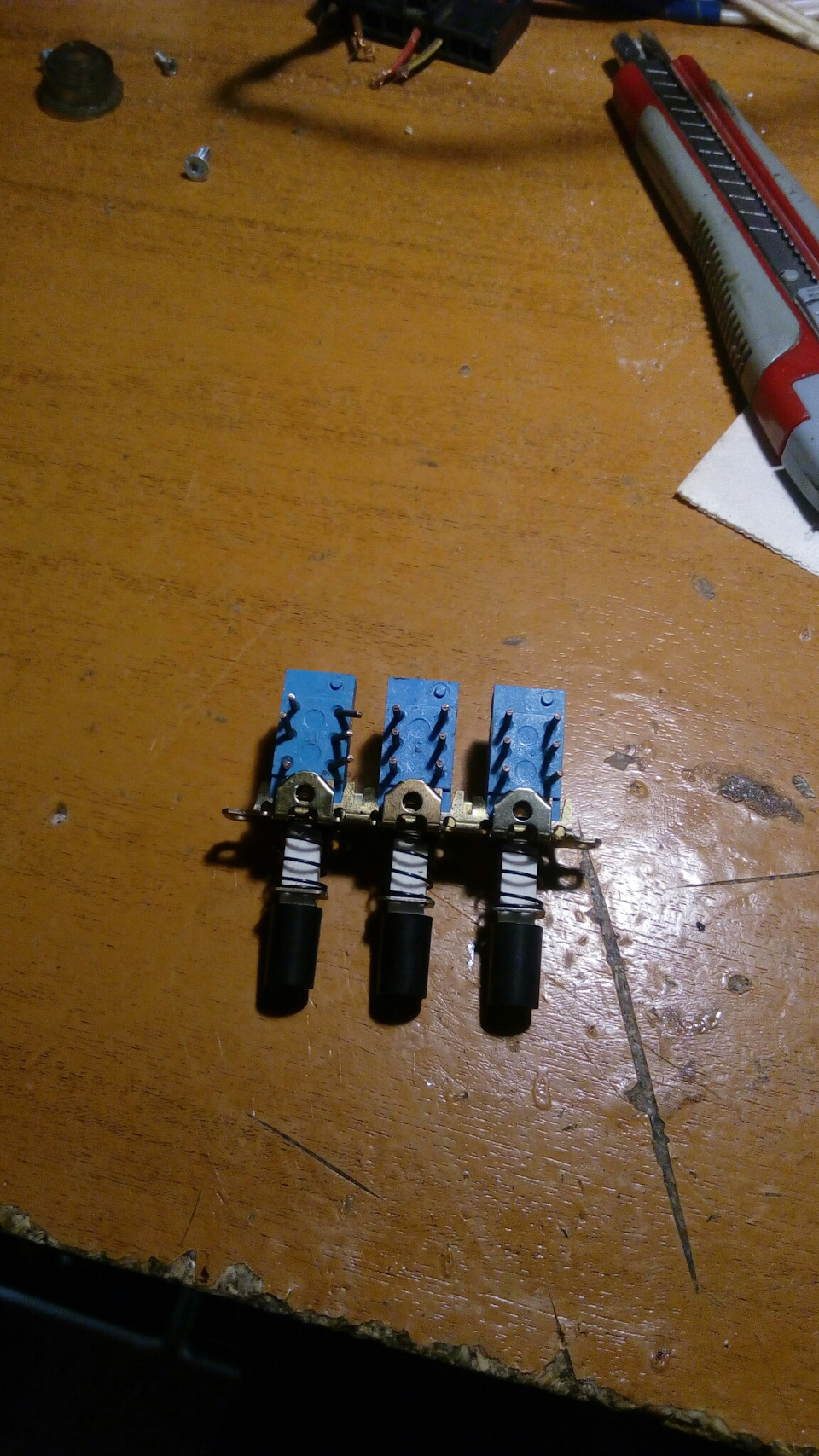

Перемикач типу П2К
Я купив їх три скріплених в одну планку.Спершу відрізаємо один ізкрайніх, так як по краях є вушка для кріплення під гвинт. Нам цеякраз чудово підходить. Кріпити будемо праворуч від панелькимодуля, на те місце де були кнопки перемотування " і і в заглушцівирізаємо отвір під кнопку.
Відрізали один крайній з вушком для кріплення Вигляд спереду зотвором під кнопку І вид ззаду Кнопка в те місце ставала ідеально, але коли натискаєш її в положення "вкл", вона потім не натискаєтьсяв положення "викл". Все тому що заїла пружинку на кнопку в корпусімагнітоли і вона не може через це переключиться. Для того щоб всестояло відмінно і ні де нічого не заїдало, беремо шарошку ізбільшуємо отвір, щоб все вільно ходило. І потім свердлом здіаметром 3 робимо отвір для кріплення нашої кнопки. Ось на стількинам потрібно було збільшити отвір для ніжки Далі нам потрібно наколишній платі управління касетною декою випаяти перемикач. Потімприпаяти туди 4 дроти, які потім припаяємо на нашу встановленукнопку. Таким чином ми зможемо керувати подачею живлення на mp3модуль.
Випаяли перемикач з режиму
Далі припаюємо до плати 4 дроти, так як 2 дроти на включення і 2 навимкнення
І припаюємо їх на кнопку
Після чого ставимо все в корпус, кріпимо нашу кнопку до корпусуі приєднуємо всі роз'єми.
Кнопка стоїть на місці
Підключені всі роз'єми, все готове для перевірки Тепер можнапоставити панель і подивитися загальний вигляд з кнопкою.
Загальний вигляд з кнопкою в додатку
Загальний вигляд з кнопкою в додатку
Ну і перевіряємо на працездатність те, що у нас вийшло.
< /p>
Включений магнітофон з кнопкою в положення
А тут вже бачимо кнопку в положення
Продовження слідує…
Усім Дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
