Модернізація кнопки відкриття багажника

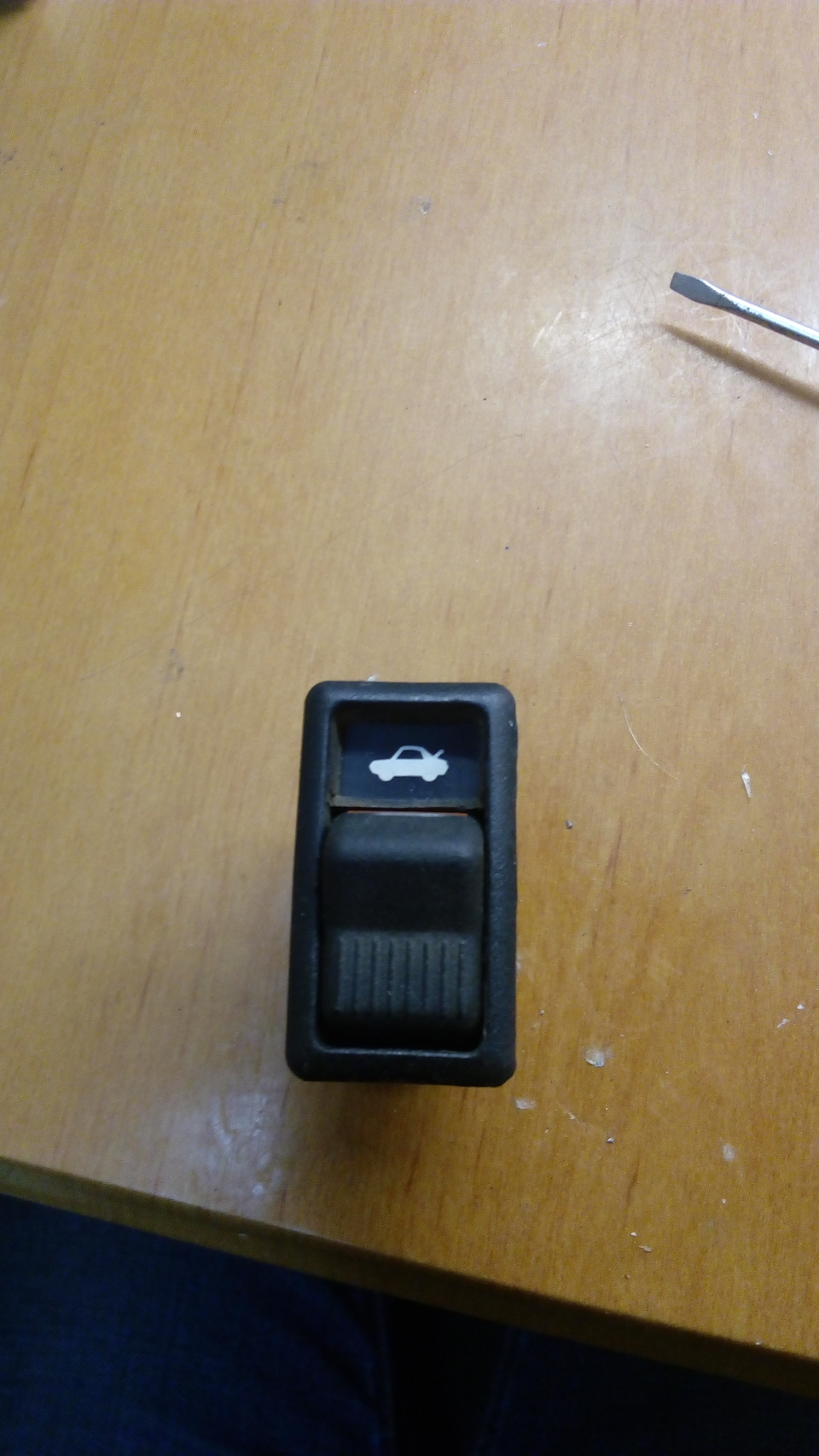

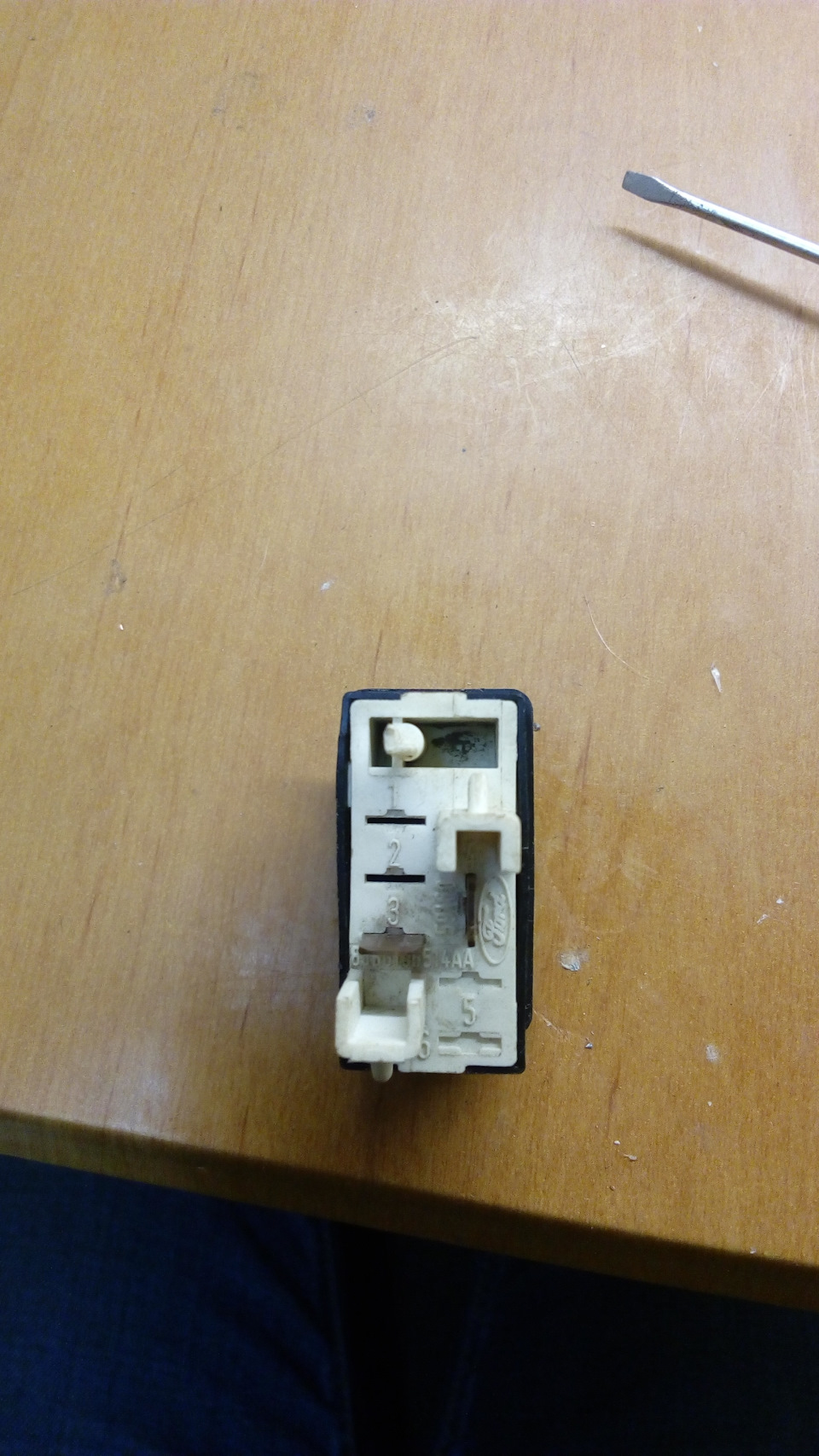

Доброго часу доби, дорогі передплатники та читачі бортового журналумоєї машини. Вирішив я взятися за не велику модернізацію кнопкивідкриття багажника, а саме додати туди світлодіод від габаритів..Для цього нам потрібно зняти саму кнопку. Піддослідного дляподальшого доопрацювання, а саме установки світлодіода та двохклем. Що є місце під лампочку (у нашому випадку під світлодіод) іпід дві клеми для подачі "+" і "-" для лампочки (світлодіода) Якдонора клем виступила кнопка заднього двірника (оскільки була другазапасна, то взяв її) .

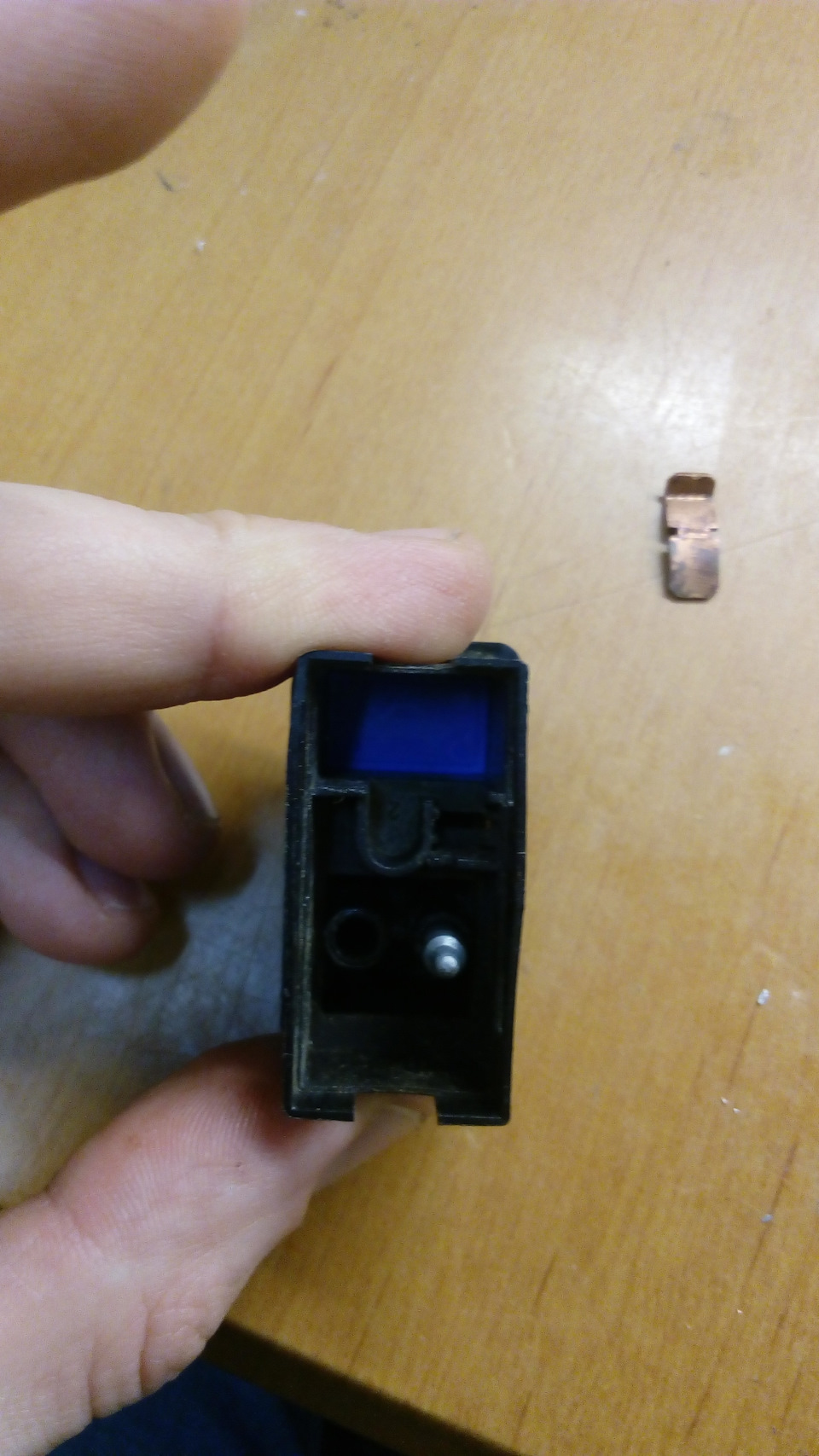

Нижня частина корпусу кнопки заднього двірника з вже знятими клема (на жаль фото до зробити забув)

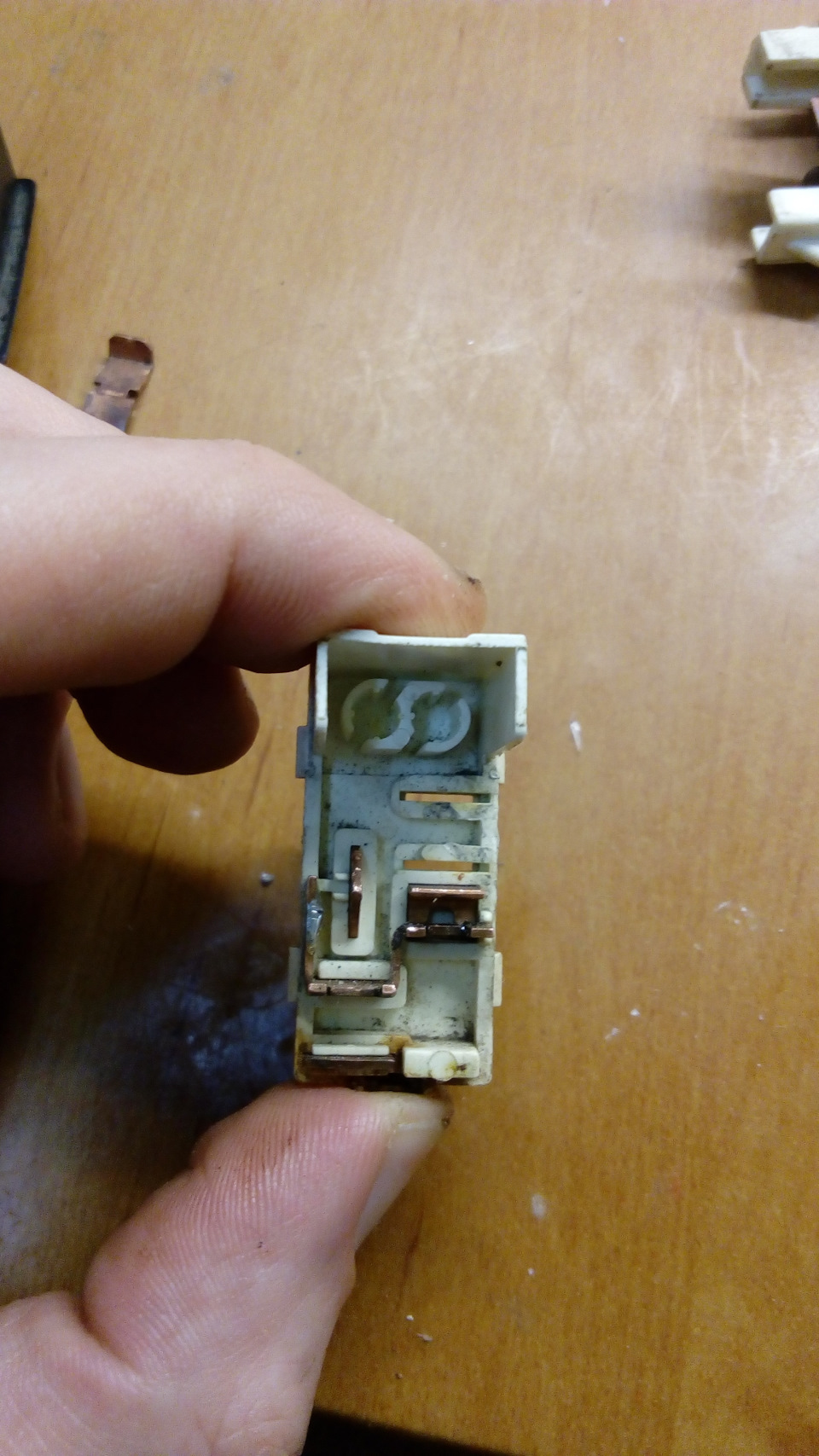

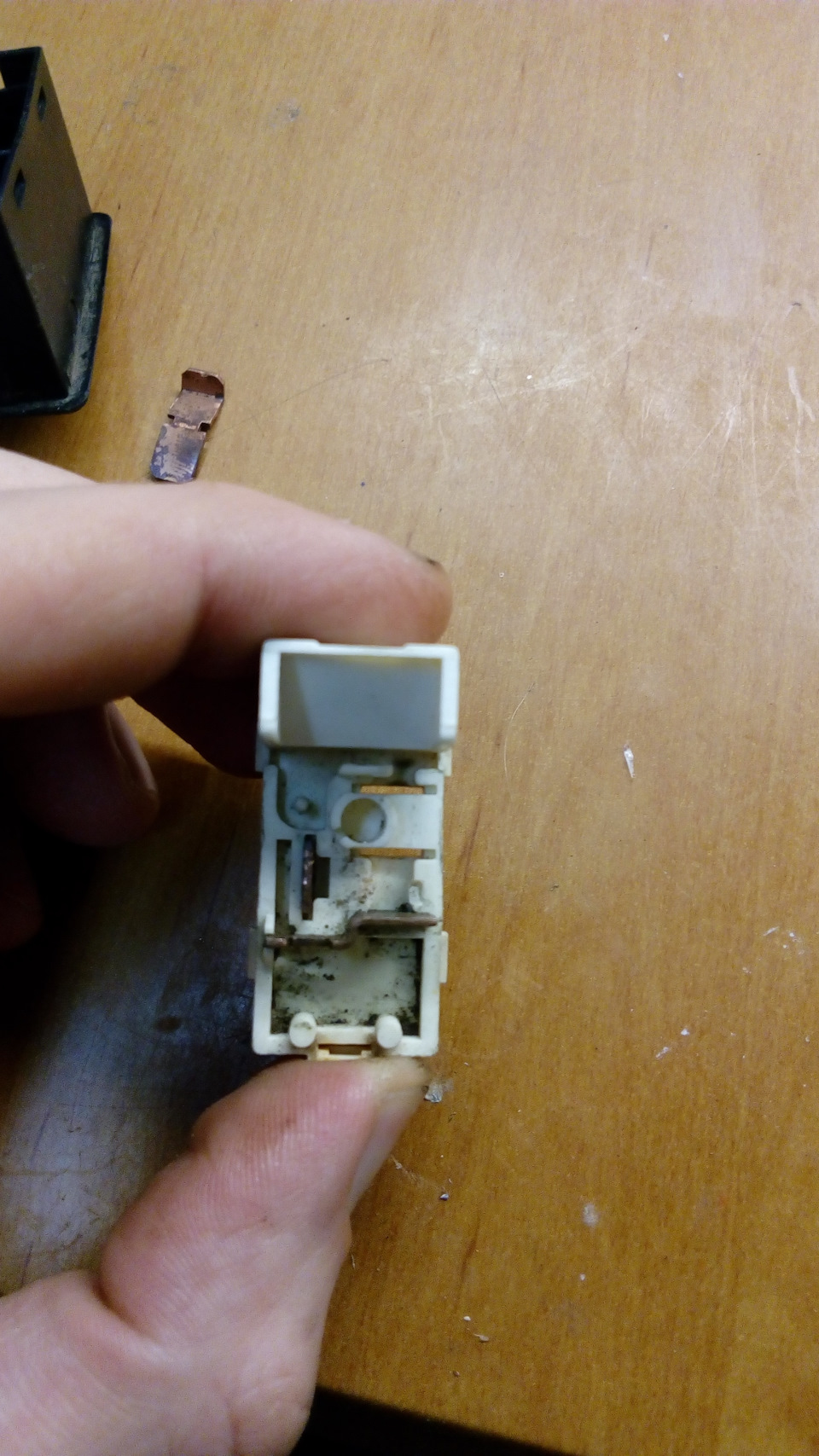

Все ця ж нижня частина все тієї ж кнопки, але тільки вид ззаду
< Клеми дві потрібні нам ми дістали, світлодіод теж є. Яксвітлодіод я взяв led t5 (w3w) cob 1pc і витяг з цоколя самсвітлодіод. Дві потрібні нам клеми і світлодіод Далі ставимо клемина нові місця і припаюємо до них ніжки світлодида, попередньоуклавши їх акуратно і вкоротив.

Після всього цього збираємо кнопку і отримуємо кнопку відкриттябагажника з підсвічуванням з кнопки відкриття багажника безпідсвічування.

Кнопка зібрана

Так як нам тепер потрібно їх 4 шт., а їх там всього 2 шт., наступним етапом це було додавання частин у відповідь клем в роз'ємдля кнопки відкриття багажника. Проводи для подачі живлення насвітлодіод були взяті з проводів подачі живлення на підсвічуванняселектора передач з автомата, а дві потрібні клеми з проводами вроз'єм були взяті з подібного роз'єму з проводу донора. Коли в насусі потрібні деталі зібралися в купу, збираємо новий роз'єм.

У роз'ємі на кнопку відкриття багажника було 2 контакти, а намтепер потрібно їх 4
Провід подачі живлення на підсвічування селектора передач завтомата
Проводи з клемами готові
І новий роз'єм для кнопки відкриття багажника готовий

Після цього ізолюємо дроти ізолентою, тим самим збираємо дроти докупи, щоб не було соплів і укладаємо.<
Збираємо підлокітник, ставимо і підключаємо кнопку і включаємогабарити.Як по мені вийшло досить акуратно, симпатично і навітьпрактично. Тепер буде зручніше в темряві в підлокітнику натискатикнопку відкриття багажника. Всім дякую за увагу. Далі буде щебільше цікавого та нового. Залишайтеся з нами, ставте лайки тапідписуюсь хто це ще не зробив.
