Відкриття багажника з кнопки брелока сигналізації Tiger Escort ES 900

І продовжимо про подарунки Lady in Red до ДняНародження)) Було все зроблено в один день, і порадувалимашинку)))<
Давно я вже читав тут, на славному та загальнолюбому сайтіMegaDriver про таку приємну і корисну, на мій скромнийпогляд, доробку, як відкриття багажника з брелокасигналізації.Штука реально корисна і зручна, тому що раніше длятого, щоб що-небудь занурити в багажник потрібно було виконати рядзайвих дій, таких як:зняти машину з сигналізації, розблокуватидвері (у мене це відбувалося одночасно - благо є ЦЗ), підійти додверей водія, відкрити двері, нахилитися і потягнути на важіль.Останнє, звичайно, багатьох напружувало, бо "ми товсті і намліньки" (кому це адресовано, той зрозуміє —ПрЮвет! ) А вже тільки після цього, можна булоповертатися до багажника і вантажити в нього... Напрягало? .. Чи нетак? ))) — От і мене теж)
Почитавши уважно інструкцію своєї автосигналізації Tiger EscortES 900 (коли дружину чекаєш ... Думаю багатьом знайома ситуація зїх 5 хвилин! )))) і знайшов кілька корисних функцій, закладених усамій сигналізації. І однією з них є "програмований" канал№2) Як потім, у хоті монтажу з'ясувалося, що такий "програмований канал №2" є практично у всіх сучаснихсигналізаціях.
Але довго не займався такою доробкою через те, що вважав вартістьнеобхідного для цієї функції соленоїда, а потім і амортизаторів, дуже вже високою.
Але буквально в суботу, блукаючи з тестем по ринку за продуктами, заглянув до автомагазину та поцікавився наявністю та вартістюсоленоїда. І ціна виявилася, для такої корисної речі, прямосказати, сміховинною — 40 грн. Відразу загорніть! І реле, якзазначено в інструкції, 5-контактне — 40 грн. БЕРУ! )))
І тут же засвербіли руки, впровадити все це в авто! І осьнаступного дня я вже з ранку в гаражі, але в планах було спочаткурозібратися з підсвічуванням дверей. Закінчивши з цим довгим ділом, час залишився, все необхідне під рукою. Давай тодізайматися! )))
Благо, ноут з інтернетом теж під рукою, а там на Viber-іIsaul76, < /b> який люб'язно віртуальнодопомагав у всіх моїх починаннях)))

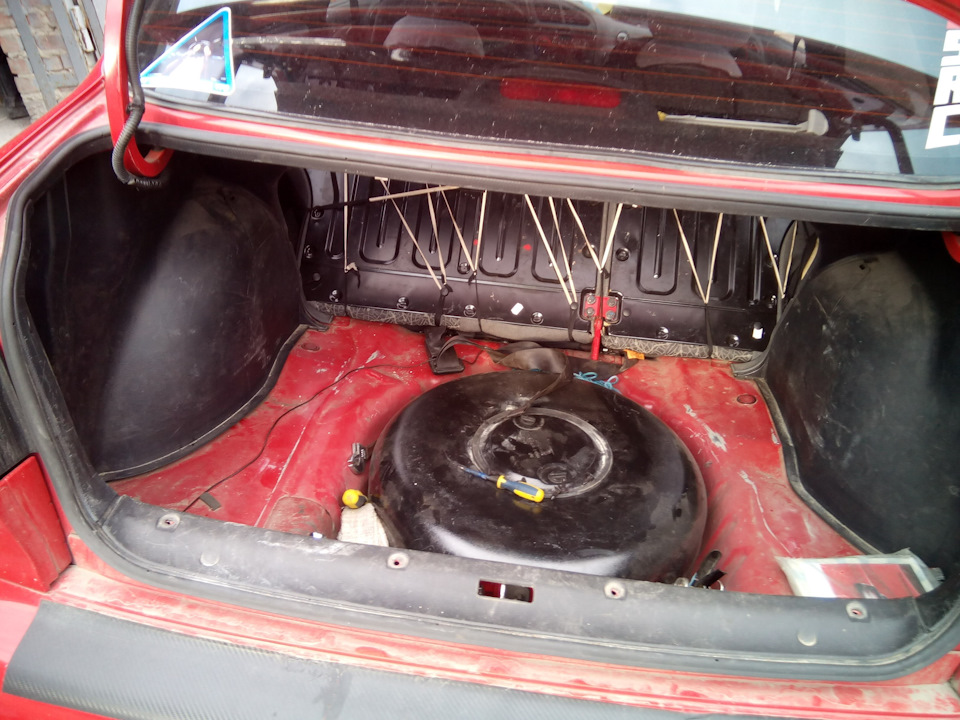

Але поки Isaul76 "на тому кінці" був зайнятий, я частково розібравбагажник - зняв підлогу,
< /p>
і обшивку задньої стінки багажника,

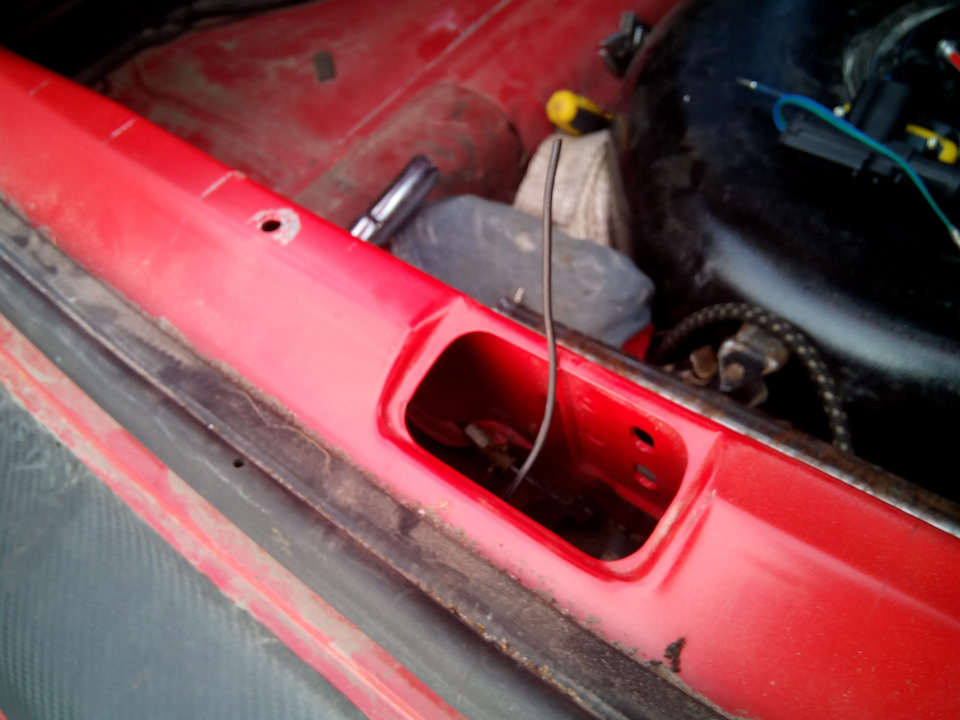

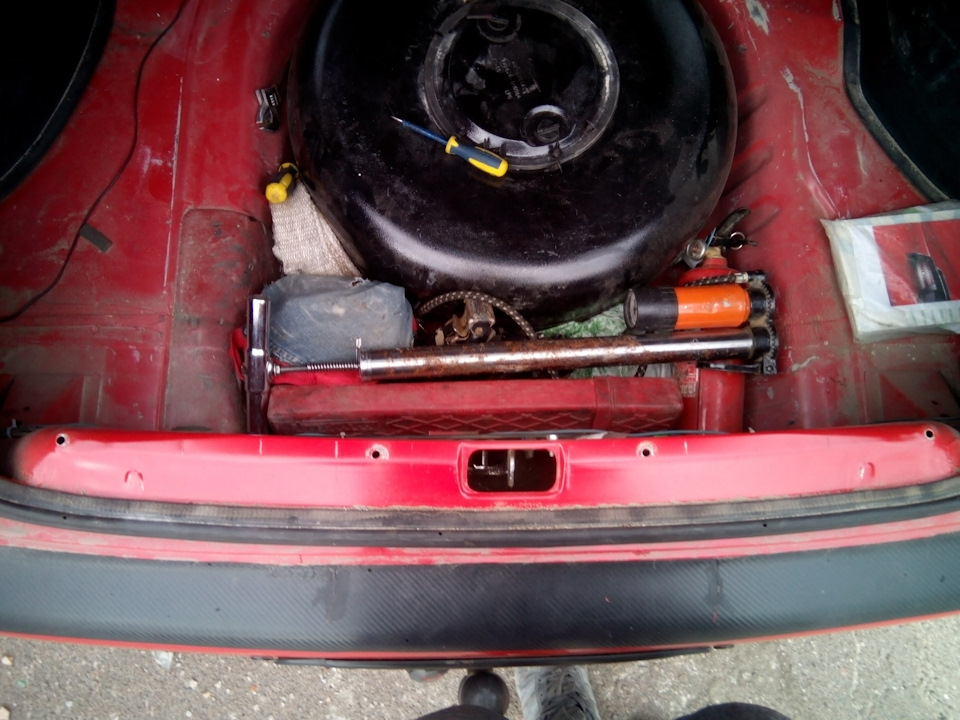

проклав провід від лівої ноги водія, де буде встановлено керуючереле, до замку багажника . Провід, а від реле до соленоїдавідкриття кришки багажника йде тільки один, проклав під карпетомлівого боку обшивки салону, благо обшивка салону була знята, підчас проведення попередніх робіт, під боковою обшивкою багажника (їїне знімав, бо вважав, що задля одного проводка зніматиме ще й бічнуобшивку — буде зайве). І мав рацію. Щоб запхати один провід підобшивку, в останній є достатній люфт - підняв, і викруткою акуратнопідпхнув провід за неї, потім поставив назад. Також не знімавобшивку арки колеса в салоні. Провід від порога до спинки сидіння ідалі в багажник проклав аналогічним способом) Завів провід і сховаву задній борт багажника, щоб не бовтався і не заважав, та й тамйому надалі те й жити) Нехай звикає)))< /i>
Виглядає провід зі свого житла)))
Знімаємо петлю та блокування замку багажника, бо саме туди явирішив поставити соленоїд, а не як у більшості — у кришці. Незахотів зайвий раз обтяжувати кришку багажника та й тягнути зайвупроводку по гофрах — зайвий гемор, як на мене). Надалі Вас цеврятує від зайвого регулювання.))))
Відмітки положення болтів кріплення петлі замка багажника
Прикладаємо соленоїд до приблизного місця знаходження, алезсередини багажника, а не в стінці, відзначаємо положення отворівдля кріпильних гвинтів. Я ще відзначив положення прапорцяблокування замку, для можливості вирівнювання по горизонталісоленоїда. Помічник

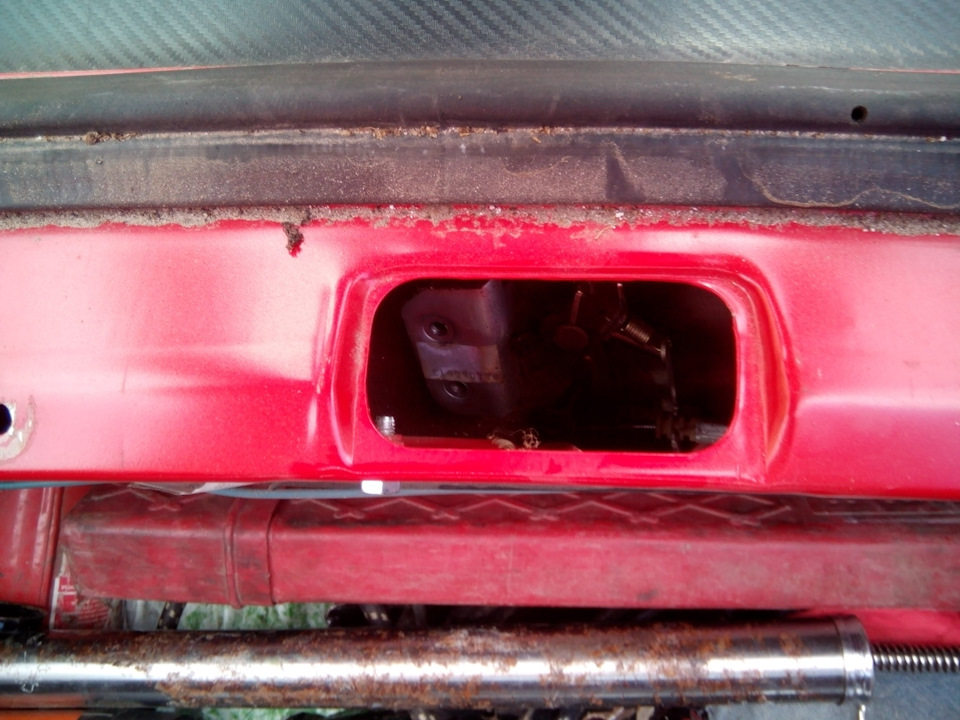

Далі заводимо соленоїд у задню стінку багажника

Винник торжества

Тут повернувся Isaul76 І люб'язно сходив ізробив диво-фото розташування отворів. За що окреме спасибі))))

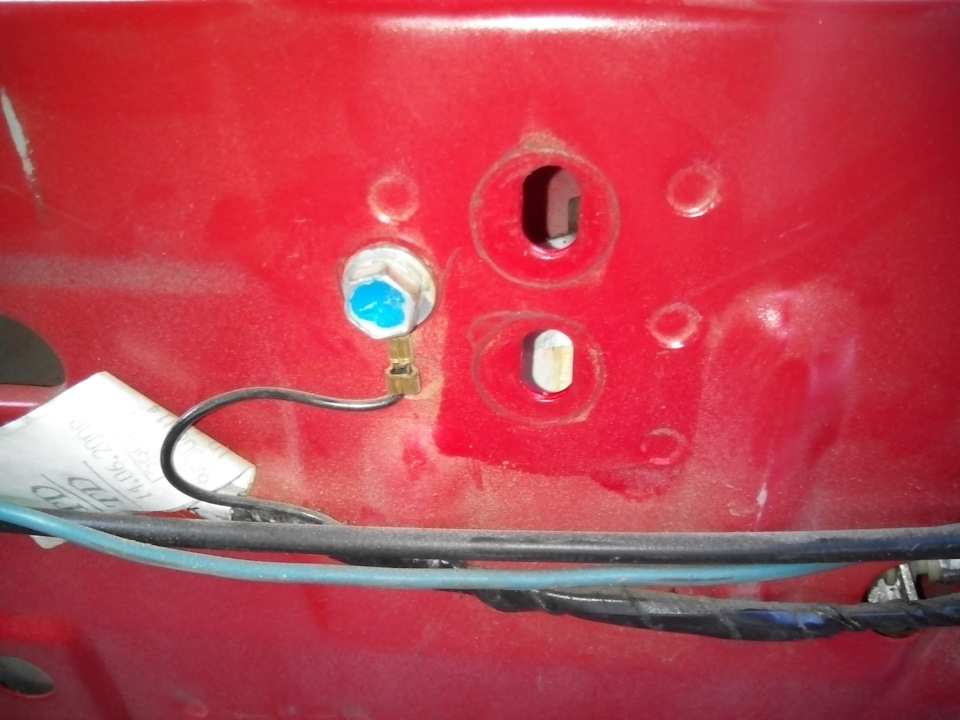

Рекомендоване положення отворів і прив'язка)))
На цьому з механічною частиною, можна сказати, закінчили.Приступаємо до електрики…
Для мене, як ви знаєте, ця справа близька, але і тут довелосяпогемороїтися…
Схема підключення, люб'язно надана Isaul76виглядає так:

Але в даному випадку схема підключення соленоїда багажника іззадіянням кнопки відкриття багажника, яку я вважав зайвою яксобі. Вже якщо ти й знаходишся біля неї, то ти вже в салоні — а якарізниця:натиснути кнопку або потягнути важіль? Ось я зупинився наваріанті без кнопки. В даному випадку, просто не дивимося навідгалуження дроту від реле до кнопки і на підключення другогосоленоїда відкриття лючка бензобака - про це ви можете подивитися вавтора. Решта так само. Збираємо схему підключення реле, за схемоюз інструкцією сигналізації.

Підписано підключення реле

Лезем діставати блок сигналізації, на звичайно потрібен тількийого більший роз'єм, але пізніше стало ясно що краще дістати весьблок. Поки дістаємо блок, згадуємо всіх добрих людей, у скліннівідмінки і вигадуємо нові пози каммасутри всього тіла, рук іпальців, бо це справа не їх зручних. У мене ще розкрилася, розсипалася коробка блоку сигналізації, давно просилася на ремонт.Заодно і оцінили її внутрішній зміст і зафоткав положення роз'ємів, щоб якщо що, при складанні не переплутати. Ну зібрав, звичайно, коробочку і проклеїв, щоб надалі не сипалася. .
Дивимось у книгу і бачимо розпинування роз'єму

Нас цікавить канал 2.

< Судячи за схемою (тут звичайно не велика не поняточка зтим, з якого боку в книзі намальований роз'єм:якщо дивитися нанього з боку підведення проводів, або зі зворотного боку), нампотрібен цей контакт

Ще один привіт від виробників сигналізації:у гніздах роз'єму незадіяних каналів сигналізації немає контактів-мам. Ну то гаразд, благо такими речами я заздалегідь і з надлишком затарений))Напоїємо контакт на провід, вставляємо в роз'єм, перевіряємо, шляхом натискання та утримання на 2 сек кнопки "зірочка" ✳ і… барабанний дріб… та нічого! Навіть нове реле не клацає. Ітак і сяк намагався перепідключити цей контакт (думалося, можеконтакту немає), але все одно не працює. Порадившись із колегоюIsaul76, поки він думав, я підключив соленоїд ізібрав тим часом обшивку багажника. Приходить відповідь від Вадима, що не те гніздо, потрібно підключати до
На роз'єм значить треба було дивитися з протилежного боку)))
Перепідключаємо наш керуючий провід реле туди (на фото відзначеночорним кружком) - реле починає клацати))) Біжу до багажника, дивитися на соленоїд - соленоїд втягується ... Зрозуміло! Потрібнопоміняти полярність соленоїда, не питання ... АГА, не тут то було, обшивка багажника то вже на місці ... Хорошо, добре бути довгорукимі, як виявилося, довгопалим))) В разом з парою-трійкою "лісовихслів", дістаю все-таки проводку соленоїда через отвір в обшивці іперепідключаю (міняю місцями) підключення проводів соленоїда. Ахтак, забув сказати:підключення соленоїда здійснюється 2 проводами -один - "маса", другий керуючий від сигналізації. Ось і міняємо "масу" з керуючим проводом місцями прямо на соленоїді - і всеоживає))) Як мені і потрібно - соленоїд штовхає язичок замкубагажника))) Перевірив кілька разів - працює. Закрив кришкубагажника, натискаю на "зірочку" ✳, чую роботу реле ісоленоїда, але кришка не відкривається ... Напевно соленоїд маловиштовхує язичок або просто не зовсім потрапляє у встановленемісце. Декілька спроб — результат той самий.
А далі вже знайома ситуація з дружиною на телефоні, почервоніннямтелефону та прискоренням моєї роботи. Так як за обіцяним, я вже якпів години як повинен бути вдома, я ще й не мив рук… Гаразд, —думаю я — треба регулювати, відрегулюю в слід раз, а поки що й такпокатається. З салону ж відкривається.) Треба їхати вже додому. Нагодиннику час невблаганно прагне до 00-00. Швидко переодягаюся, стрибаю в машину і лечу додому.
І вже під будинком на роботу замку ЗНИЗЛО ПРОЗРІВ, інакше неможу назвати. Поставивши машину вже під будинком, думаю, ще клацнуще раз... Чесно кажучи без надії, що багажник відкриється, так "контрольний в голову". І… Ви не повірите… кришка багажникавідклалася! Та не епт же! Пробую ще пару-п'ять разів - всепрацює! )))) Аліхлуя)))
Залишилася справа за амортизаторами! )))
