Але залишився ж Блок Управління Пічкою< /b> (бУП), алевін у мене пересвічений стрічками.Так, напишете ви, стрічки цемоє все, але треба рухатися в ногу з часом, ось і я намагаюся. Цене легко. Ті, хто треба, і допомагав — в курсі! А зокрема, дякуюЖеку SenjolkeN, хто і є автором Моє -тільки повторення його схеми.Ну і наша не велика емблемка друзівЛаносо-Сенсо-Електро-Водів теж присутня на платах. > Жека, я слово тримаю! 🤫
У схемі від SenjolkeN Я тільки додав свій нікDouble Tiger та псевдонім машини Lady in Red, томувсі авторські права належать Жеку! 😉. Ну і з квітами трохипогрався. Ви ж знаєте, що я не я, якщо не вигадаю щось "засвоїм".

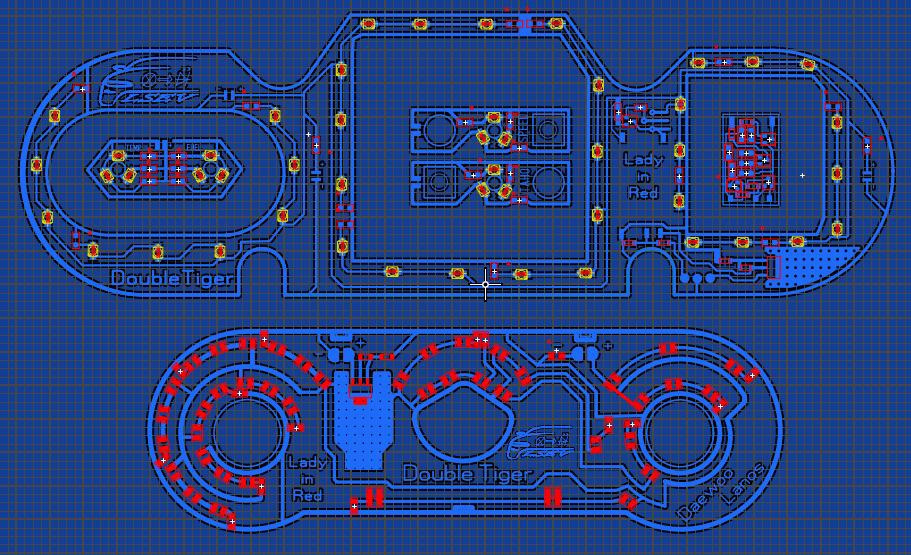

Схему дав дружище Жека, і я нею трохи пограв.

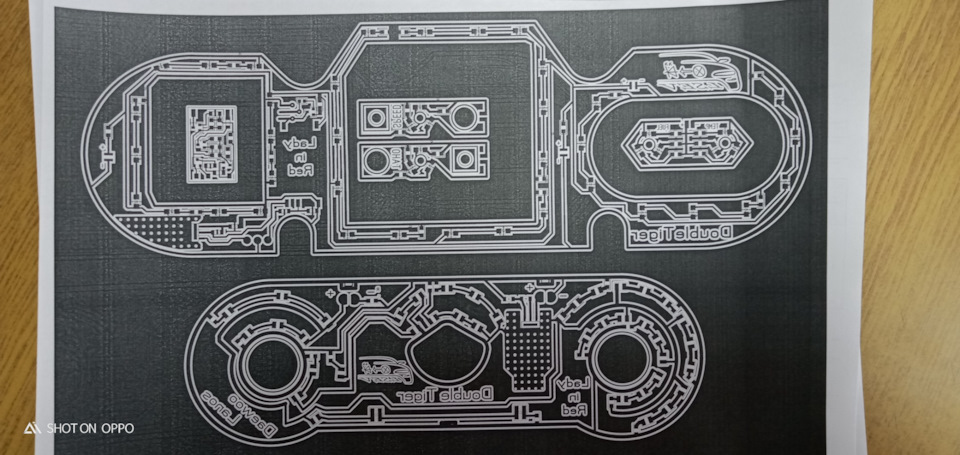

Роздрукував, подивився що та як, поправив. b> ЛУТ ітравлення.

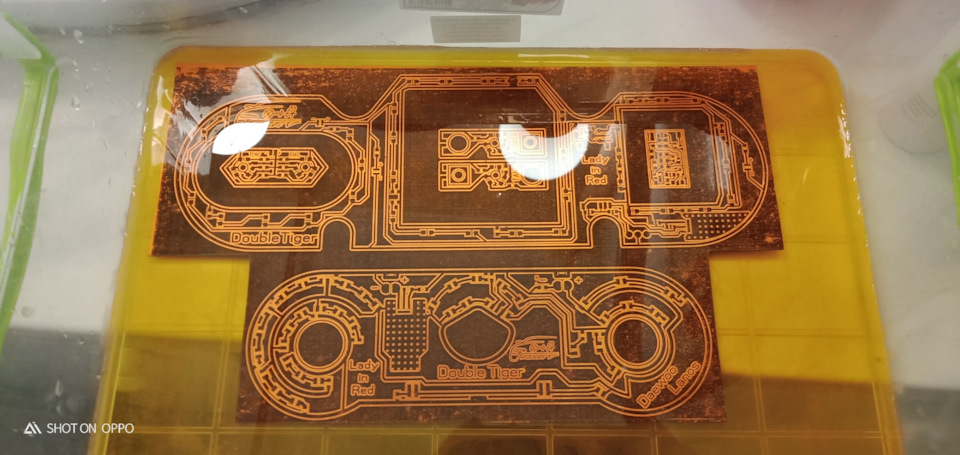

У процесі травлення

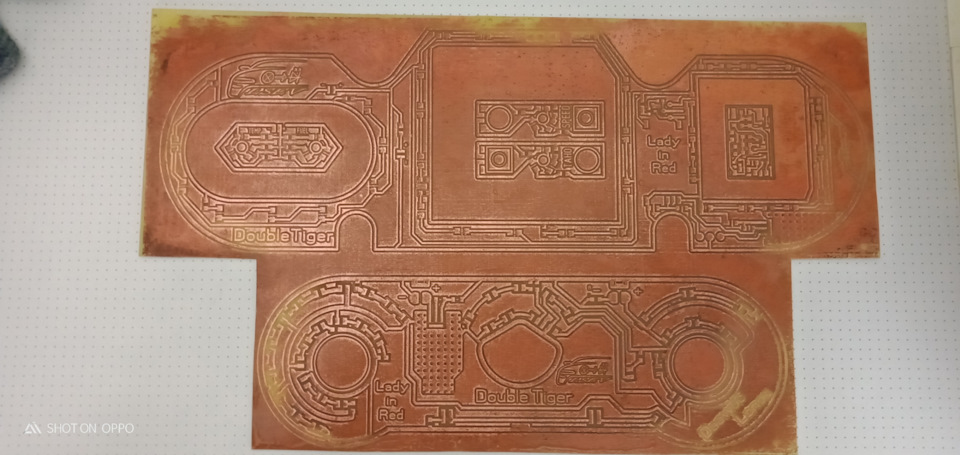

Деякий час по тому, плати витравлені.
С запалу, з жару

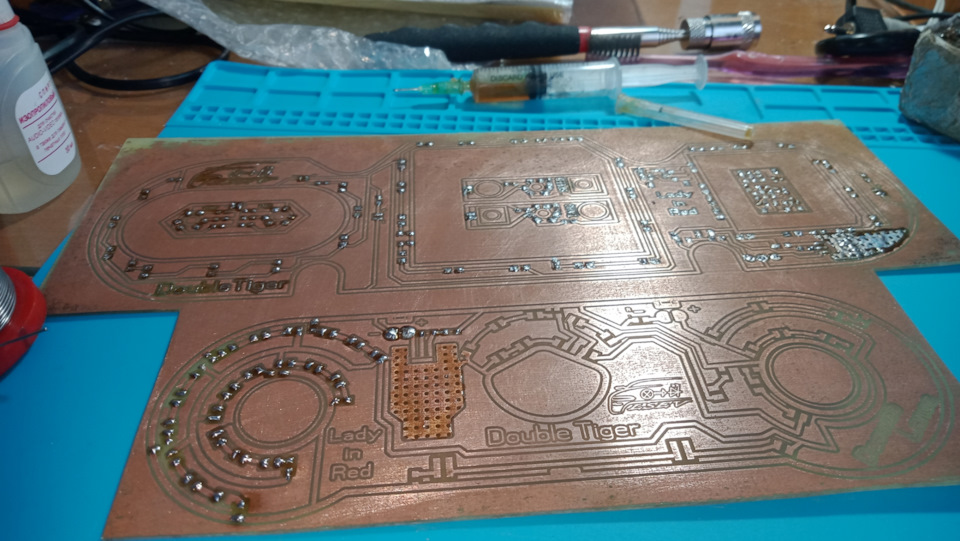

Підготував п'ятачки для паяння
Вирізав. Пізніше обробив, вирівняв краї, надав нормальноговигляду.
Ну і давай розносити елементи згідно зі схемою.
І перший запуск…
І вона, таки, працює! 😁
Так вона чекала свого часу, поки сьогодні не психанув і не вирішивзамінити переставити. Фото видно попередній пересвіт, дроти віддіодних стрічок, і світлодіод на перемикач забору повітря. Стрічкивидаляємо, а світлодіод підсвічування перемикача припаюємо доплати, до спеціально підготовлених майданчиків.
Зібрав, і побачив косяки своєї гри з квітами. Червоний колір значокмає будь-що. І символ обдування в обличчя — синього кольору, відрізняється від решти. Добре, що робив сам, запасні світлодіоди є— міняємо.
Так, зараз кричатимете, що так не можна, що треба підбирати підкожен колір світлодіодів свої номінали опорів — знаю! Але струмиспоживання червоного та синього світлодіодів не сильновідрізняються. Номінали опорів не змінювали. Я художник — я такбачу. 🤔
Після заміни маємо приємніший результат.
Ну ось, як належить.
> Забув про світлодіод біля вентилятора. Знову розбираю іміняю.
Ну ось тепер і повністю збираю правильний варіант.
Ось тепер порядок
І ще кілька маніпуляцій у салоні і БУП на місці.
БУП на своєму належному місці світиться і радує
