Хеллоу, Друзяки!
Давненько мене в ефірі ви не бачили, і ось я повернувся)))
А чому мене не було? - Ви швидше за все здогадаєтеся! Я просто неписав, бо працював.І ось відкриваю вам не більший секрет ніж я бувзайнятий.І чому так довго у мене спойлер лежав і припадав пилом, замість того, щоб його відновити )))
Я займався Панеллю приладів, а саме додав динаміки в роботу їїпідсвічування))))
Розкажу все по порядку, так що буде багато у (як у принципі ізавжди) і багато фото, тому що роботи знову таки пророблено чимало, і робота, як для мене була дуже щирою))
Подивившись кількість фото на телефоні, зрозумів, що в одну записне вкладеться, тому в ефірі Part 1.

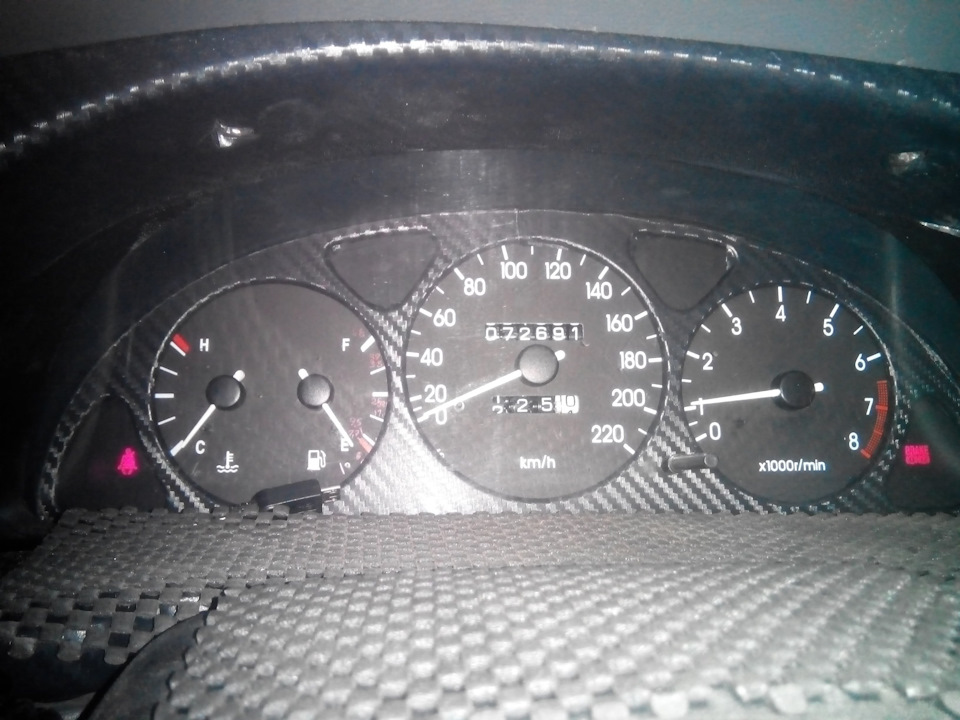

Моя приладка

Думаю як і багатьох із вас, так і у мене тут з'явилися хорошідрузі) І ось у розмовах з ними ми домовилися провернути не великумахінацію)
Справа в тому, що Бро-Softerius Придбав собінову приборку, а його, з пересвітом і плавним розпалом, власноговиробництва, стала не потрібна) І він погодився презентувати їїмені))) Я то й не проти)))) А хто відмовлятиметься відхаляви? )))< /i> Хоч і пересвіт зробити я і сам можу, але менецікавили деякі нюанси. Справа в тому, що паяти то я вмію, а отплати цькувати — ще не куштував, тому мені з цієї приладки потрібнібули хустки для пересвіту стрілок. Але на цій приладці ще йвиявилися цікаві, не стандартні шкали і плата плавного розпалу. Їїоко поклав) А його цікавило те, що вона з тахом. Ось так ми йвирішили влаштувати подорож цієї приладової панелі з Вінниці доЧернігова і далі до Полтавської області і все це безплатно. )))
І ось, не через півроку, нарешті приладка приїхала домене)))

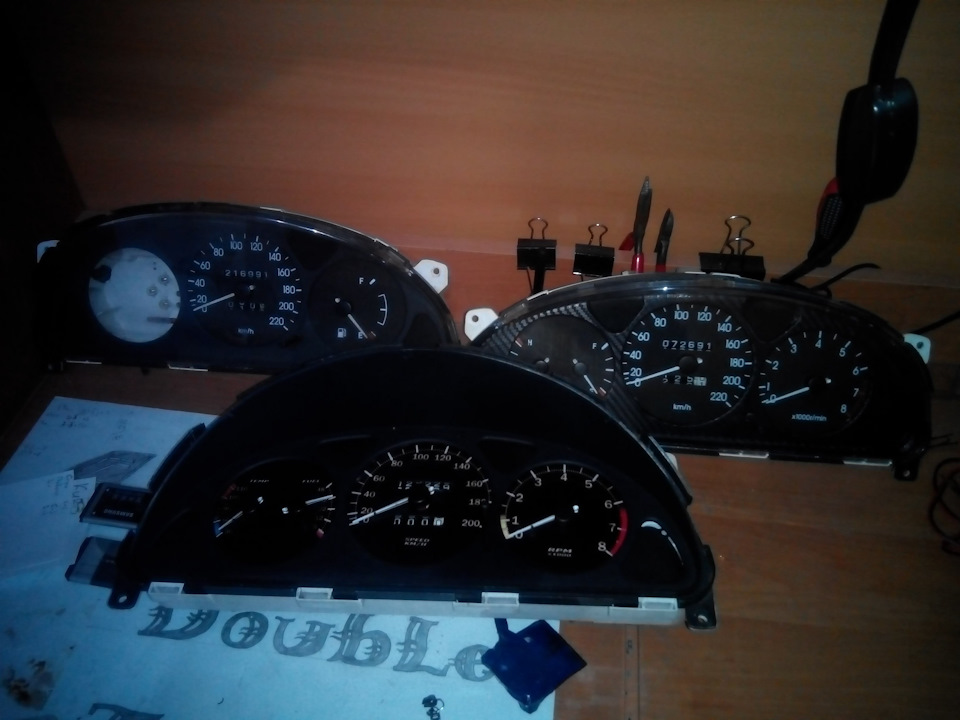

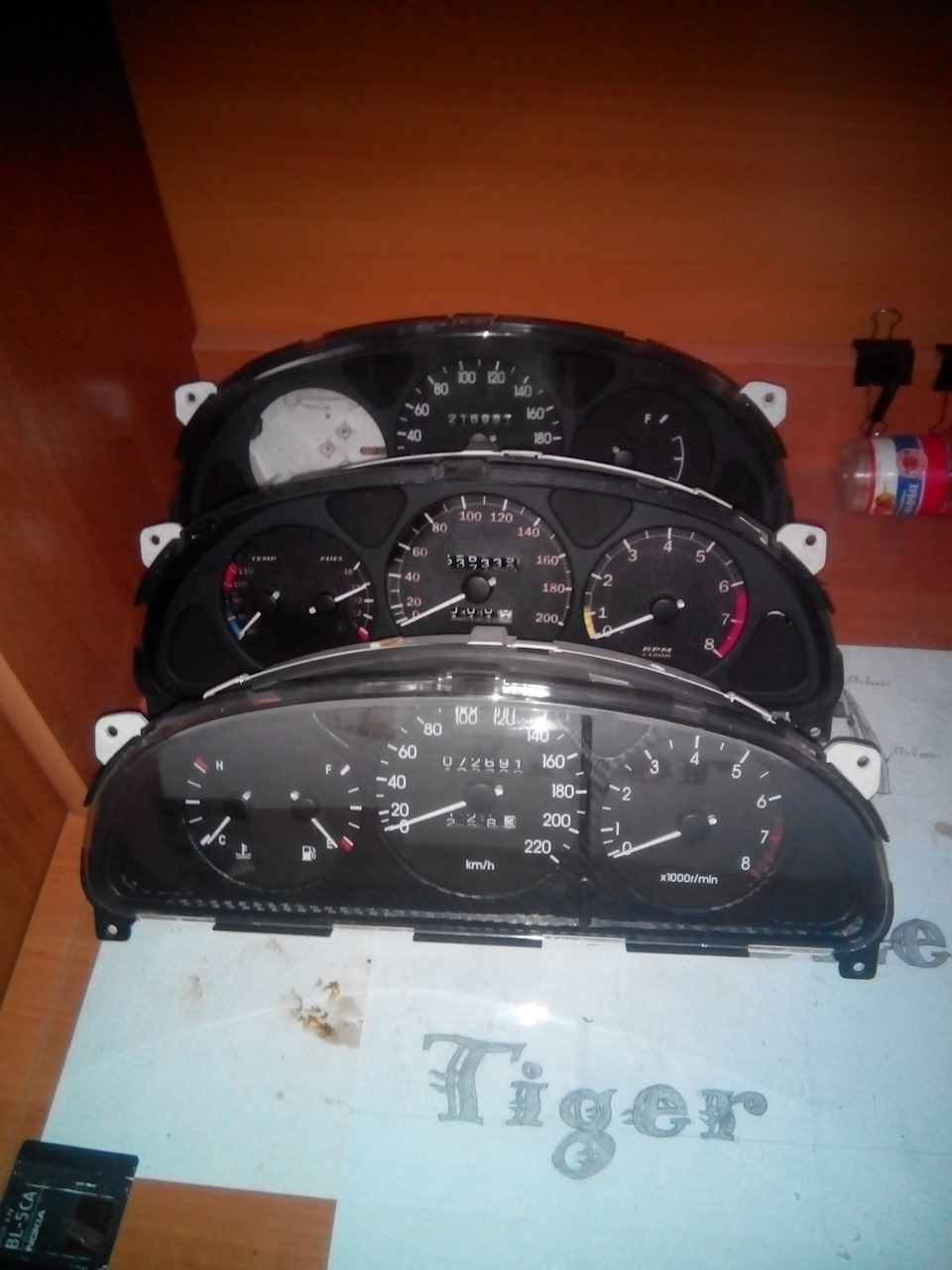

Склад приладок))

<
А третя приладка була мною придбана трохи раніше в Житомирі удоброї людини Сергіни ztGroovy, чисто дляекспериментів) Хоча до приїзду ПП з Вінниці, з цієї приладки датчиктемператури вже встиг виїхати в полтавську область до того жSenjolkeN-у. У нього якраз цей датчик накрився.І тут почався деребан ПП. Ось ті плати, що мене цікавили

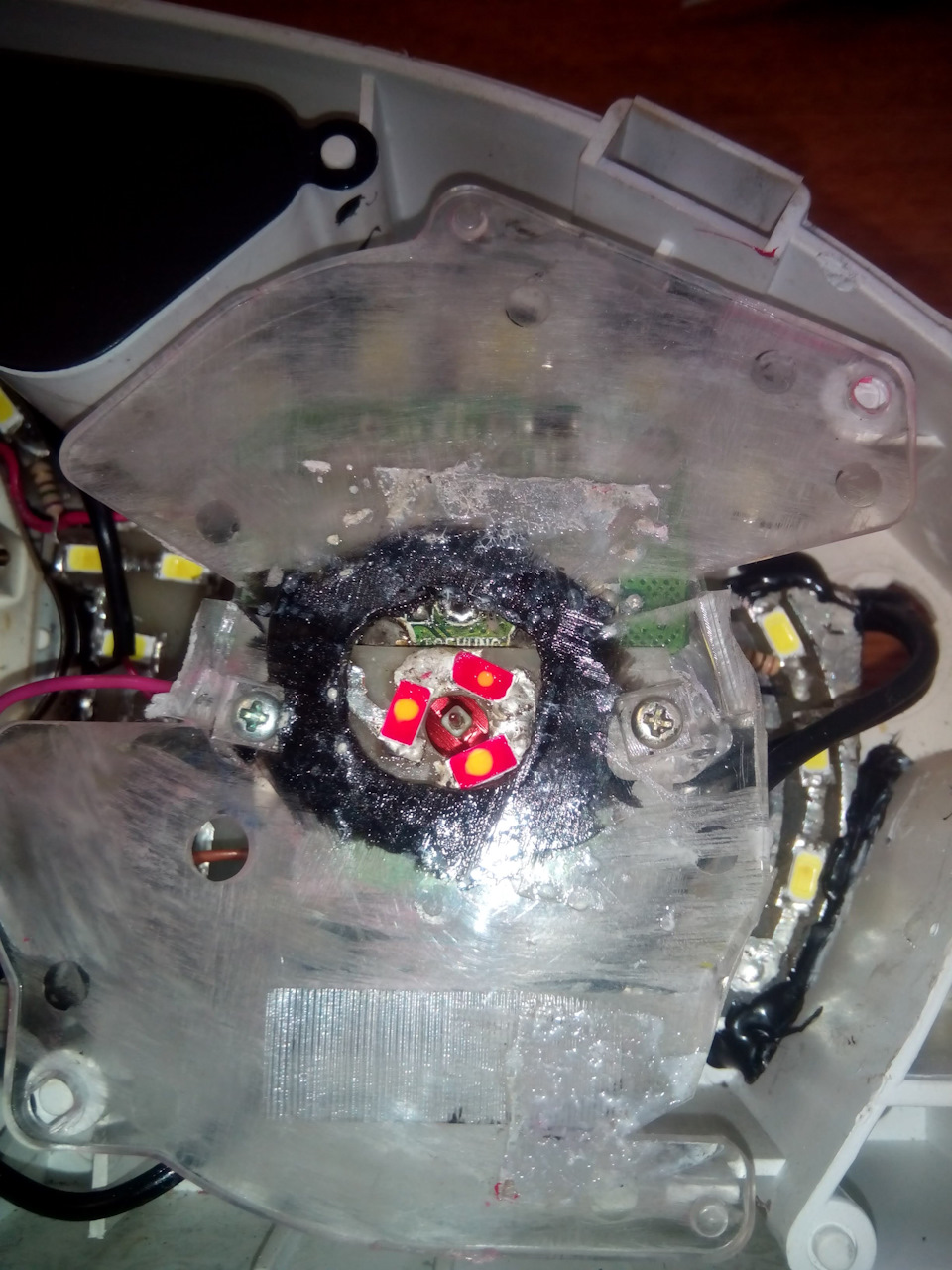

Плата підсвічування стрілки

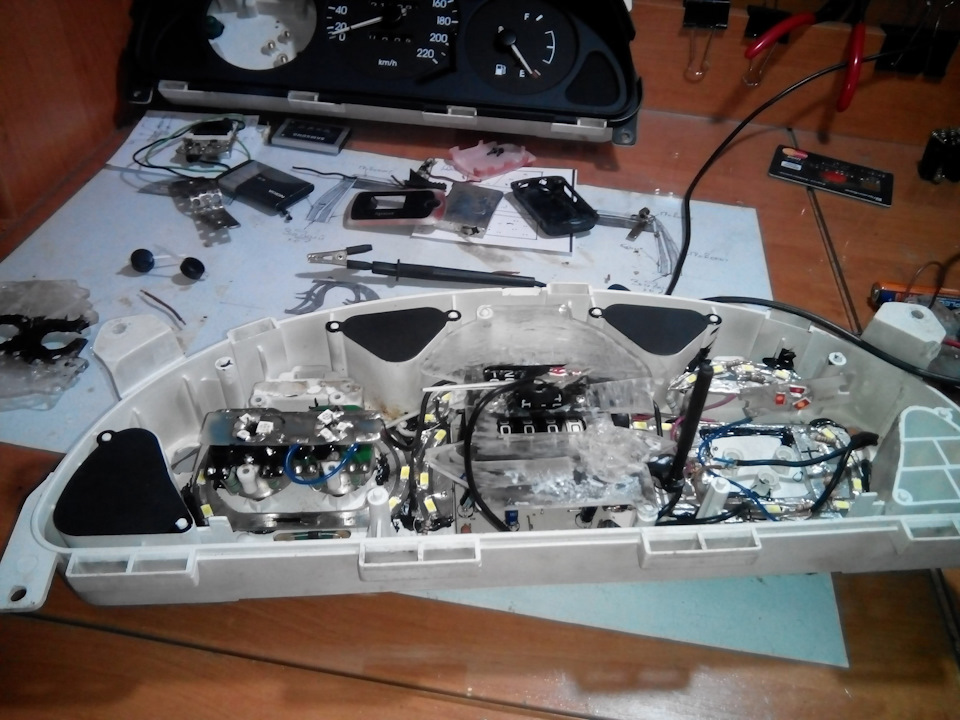

Загальний вигляд нутрощів ПП

Для наочності робив багато фото, для того, щоб не забути де щобуло підключено.

Введення живлення підсвічування ПП
Плата підсвічування стрілок температури та палива
Ось так воно світиться
Місце підключення плати підсвічування стрілок температури та рівняпалива Далі ці плати підсвічування стрілок були перенесені на моюПП, але мене не влаштовував колір підсвічування, тому я замінивдіоди на смд, але на синього та червоного світіння.
Спочатку, правда, на всіх платах діоди червоного та синього кольорурозмістив однаково. Але потім зрозумів, що це не зовсім правильно, тому що небезпечна зона, яка в мене передбачається висвітлювати ястрілкою в червоному кольорі, на стрілці рівня палива знаходитьсяне вгорі, як у інших приладів, а внизу. Тому переніс діод червоногокольору вниз, а синього вгору. І ось що вийшло.
Підсвічування стрілок температури та рівня палива
Підсвічування стрілок температури та рівня палива
І ось вид стрілок пересвічено у різних полодіннях
Підсвічування стрілок температури та рівня палива у верхніхположеннях
Підсвічування стрілок температури та рівня палива у нижніхположеннях
Підсвічування стрілок температури та рівня палива у нижніхполодіннях
Підсвічування стрілок температури та рівня палива у червонихполодіннях

Продовження в Частині 2.

"
