Пересвіт елементів інтер'єру. Акт 2: Пересвіт приладової панелі.

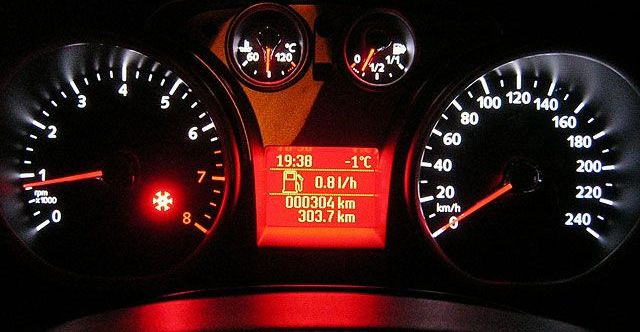

З самого першого дня мені не давало спокою це підсвічування. У менесильно свербіло паяльник. Блювотний (на мою несмачну думку) зеленийколір елементів інтер'єру був продиктований виключно економічноюдоцільністю:компанія Ford дуже цікаво підходить до питаньскорочення виробничих витрат:бачок охолоджуючої рідини або опорудвигуна проектувати та виготовляти малою серією – це можна, азамовити партію світлодіодів іншого, ніж у стародавньомукомерційному транспорті десятирічної давності, кольори - зась... Нута гаразд, це я про наболіле. Мені дуже сподобалася композиціяприладів від рестайлу фокусу — чисті білі шкали, інвертованийчервоний монохромний екран бортового комп'ютера і червоні стрілки.в тих же роках виробництва, що і ST150! Загалом, не витримало моєпочуття прекрасного:все-таки купив я хоч і старий, але хот-хетч, ане комерційний форд-транзит, а значить не бувати цього тухлогозеленого кольору, що віє старовиною за версту.
Душа вимагає правильного “колгоспу”

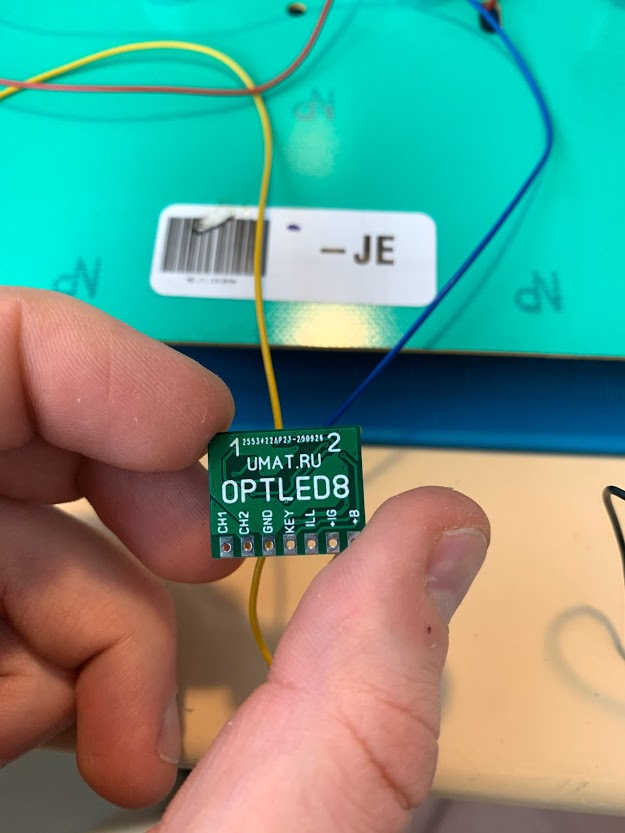

Готувався я довго і ґрунтовно. Для “осучаснення” приладки булипридбані:1) Схема плавного розпалювання від САМОКАТ ВЕТЕРАНА. Якимхочеш, хоч стрілки з колодязями, хоч поворотники :) Компактна ідуже функціональна схема. Якість оліту та радіодеталей, ось, прямо, супер! Британці б здерли за цю схему разів у 5 більше грошей, якбизаймалися таким онанізмом як слов'яни :) 2) Світлодіоди в корпусіSMD 0603 (червоні та білі).
Малогабаритні LED SMD для підсвічування екрану, щоб не сильно вночібило по очах, оскільки регулювання яскравості підсвічування наекран я не планував виводити - у нього окремий режим подачіживлення, не хотів порушувати стандартний функціонал. Плюс, єдрібні діоди, як то на індикаторі гальма стоянки, або Checkengine.
Придбано на Aliexpress. Виробник CHANZON. Робоча сила струму –20mA. Робочий діапазон напруги 2V - 3.2V 3) Світлодіоди в корпусіSMD 3528 (червоні та білі).
Придбано на Aliexpress. Виробник CHANZON. Робоча сила струму –20mA. Робочий діапазон напруги 2V - 3.2V. Витратні матеріали таінструменти, що застосовуються в роботі:
1) Паяльник з тонким жалом
2) Паяльний фен<
3) Спирт медичний 96%; )
4) Паяльна паста ZD-170
5) Свинцевий припій Cynel Sn60PB40 6) Каптоновий скотч
7) Старий (може бути навіть занадто) добрий цапон-лак. 8)Опціонально, якщо любите шикувати — паяльна свинцева паста дляреболлінгу.
>

Крок 1. Схемотехніка

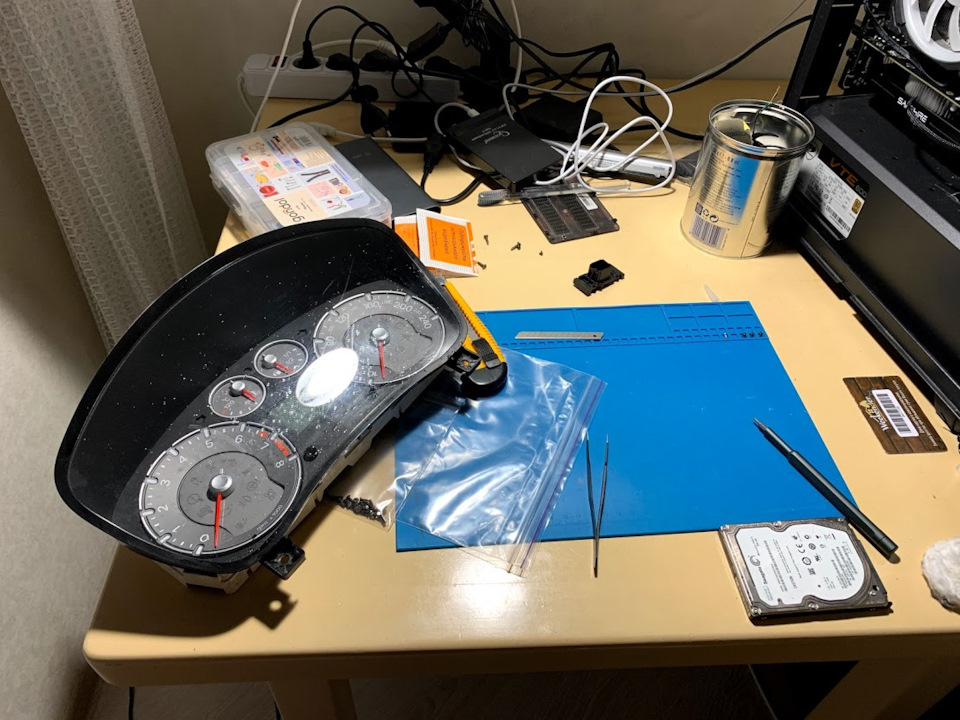

Розпинування роз'єму підключення також ідентичне. І звідки всеможна продзвонити відразу відразу. Велике спасибі! Крок 2.Розбірка<

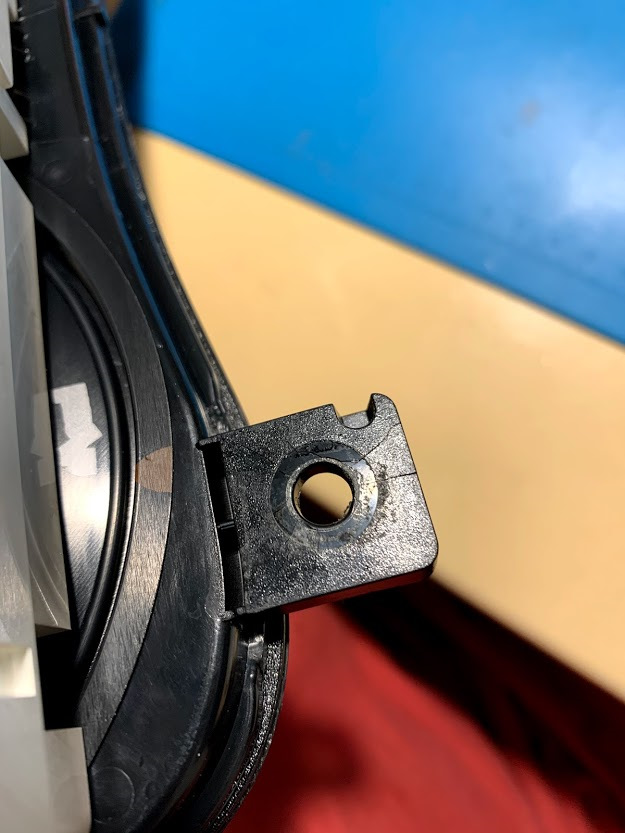

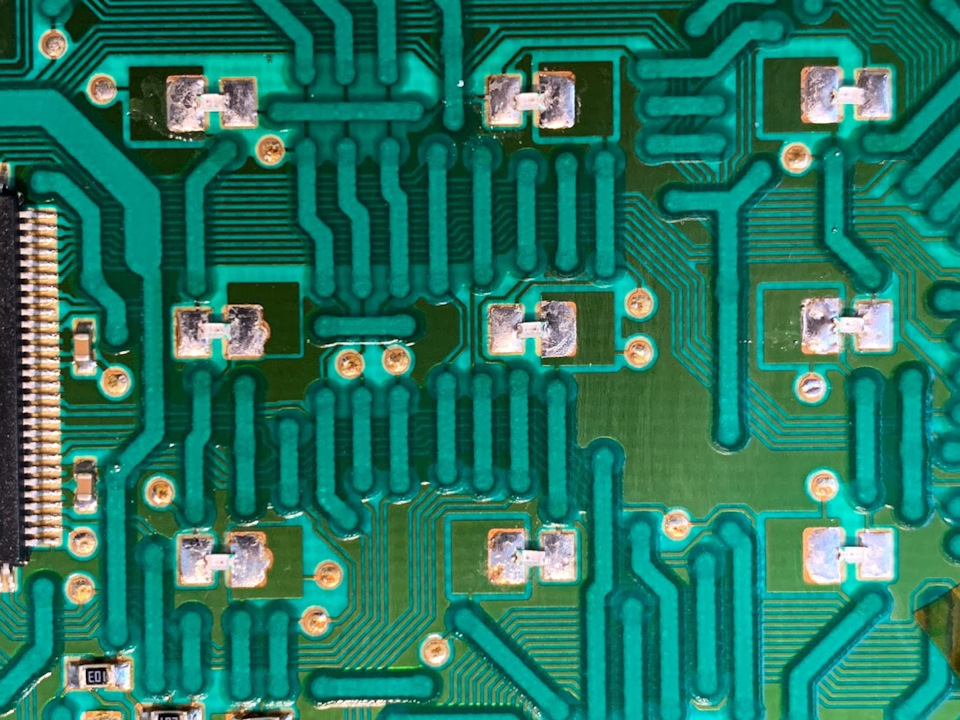

Все дуже тріскуче і кволе, якість пластику — гівно і палиці, знімати все необхідно дуже обережно. Не було печалі при зворотномускладання. Крок 3. Пайка Тут кожен сам собі — пан. Хочу відразу жзгадати користувачів antropogen Таserogart. У них класні журнали, заходьте до них угості. Викладена ними інформація мені дуже знадобилася. Я віддавперевагу паяльному фену як основному інструменту, паяльником простоподекуди “допомагав”.
>

Рідні резистори у напрямку до діодів я залишив, хоча дарма, схемкавід CAMOKAT-BETEPAHA Чудово регулює струм, щоподається.

Так тільки в яскравості стрілок втратив, якщо перебиратиму — скинурезистори. Чисто між іншим можна пропаяти контактну групу роз'єму —кульгаве місце на ф'южах і фієстах, хоча в мене ніяких слідівтріщин у пайці під мікроскопом не виявилося, але від гріхаподалі…

Якісний польський припій явно бадьорішим буде, ніж безсвинцевематове гівно, що напаяли на заводі. А якщо ще й контактицапон-лаком "залити", або іншим ізолюючим складом — ціни на вашуроботу не буде! що робили таку маніпуляцію, дізнався, що можнасвердлити майданчики на схемі, щоб контакт був міцнішим і меншимметушні з проводами, але мені якось не захотілося цього робити, цейоліт і так дід з інвалідністю, навіщо його ще дірявити? >

Крок 4. Інверсія екрану

Я так давно не матюкався… 3 рази переклеював.
< /Як би, теоретично все просто. За допомогою леза і чистогоспирту знімаєте стару плівку, після набуваєте ремонтнуполяризаційну плівку, наприклад від Ipad, підбираєте кут нахилу, виключно на включеному дисплеї (не повторюйте моїх помилок! ), післячого вклеюєте цю плівку у вологому і максимально непильномуприміщенні ( не повторюйте моїх помилок! ). Все зібрано назад іналаштовано. 2 місяць пішов – політ нормальний. Я задоволений, підсвічування - просто бімба!

Було так, фото не моє просто з інтернетів
