Пересвіт кнопки Задніх Протитуманних Ліхтарів або прибираємо останні лампи розжарювання в авто

І знову вітаю!
Ось писав статтю про кнопку аварійки і згадав, що пропересвіт кнопки Задніх Протитуманних Ліхтарів (зПТФ) я неписав, а ось ще й про кнопки підігріву забув написати.
Але зараз мова піде про кнопки ЗПТФ .
Та ж історія, що і в попередній статтях про доопрацювання кнопкиаварійки та пересвітлення коректора, просто хтось у чаті звернувмою увагу на ці кнопки.
Ну природно я просто зобов'язаний усунути цей недолік!
Вийнявши кнопку, побачив що там ще лампа розжарення, і вона простовикрутилася, поправив — порядок.
Все, ремонт закінчено
>

Але я так просто не можу... Треба пересвітити!
Природно їздити без кнопки я не хотів, тому дістав одну з "кнопок для експериментів" Не дарма ж свого часу я їх збираві досить довго вони припадали пилом у ящику "довгихпроектів".

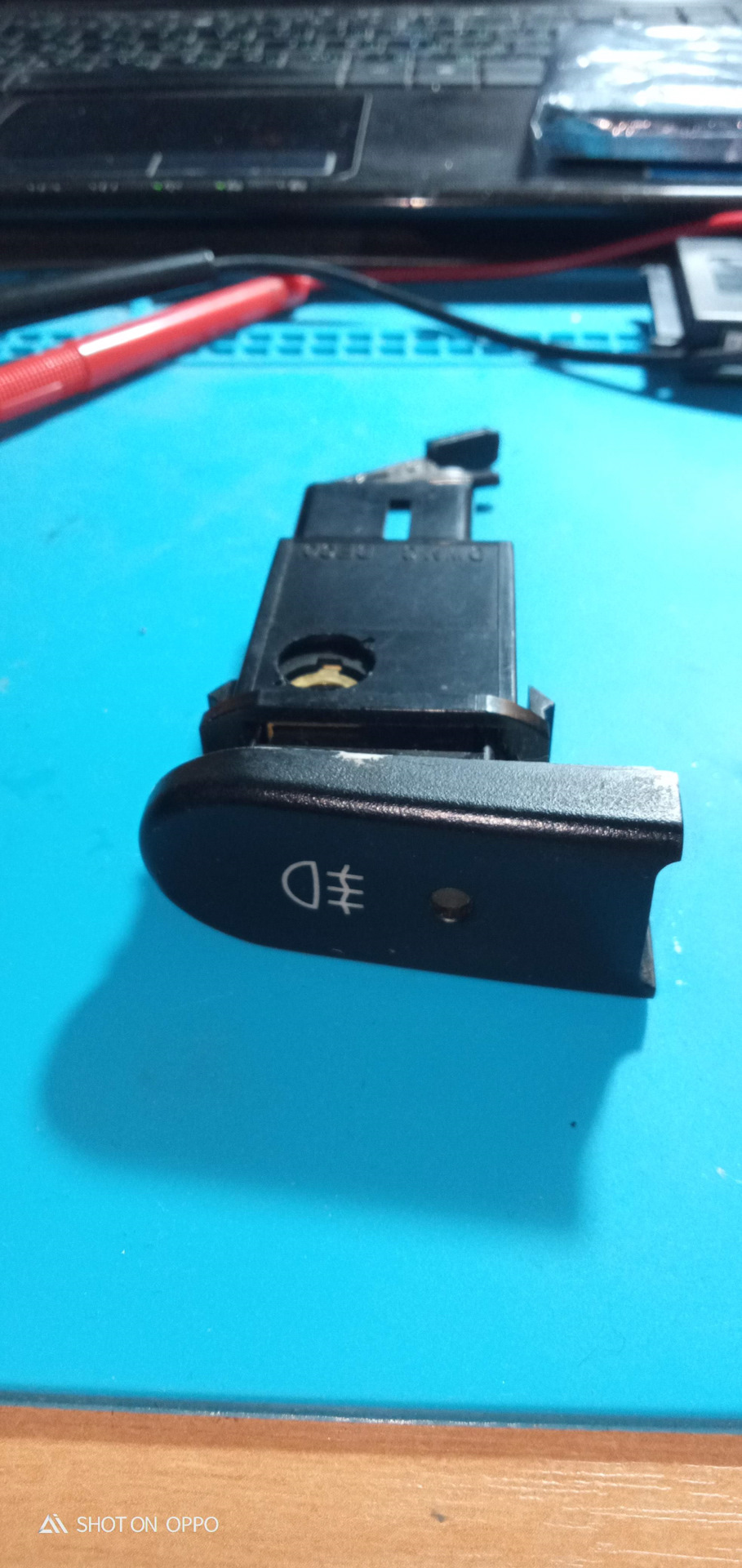

Підходяща кнопка ЗПТФ

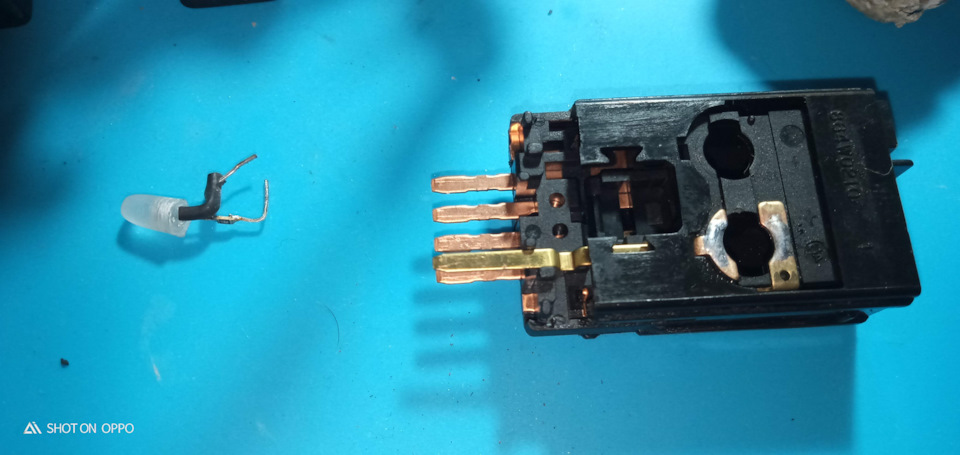

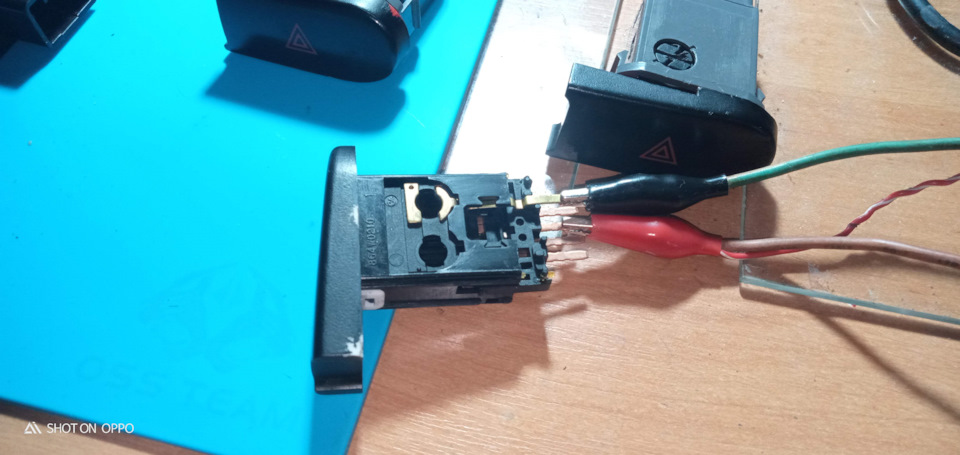

> Розібрав, підключив харчування згідно штатної схеми авто, длявизначення полярності контактів лампочки, на якому пелюстці + і -..

І впаяв на положення місце, дотримуючись полярності.

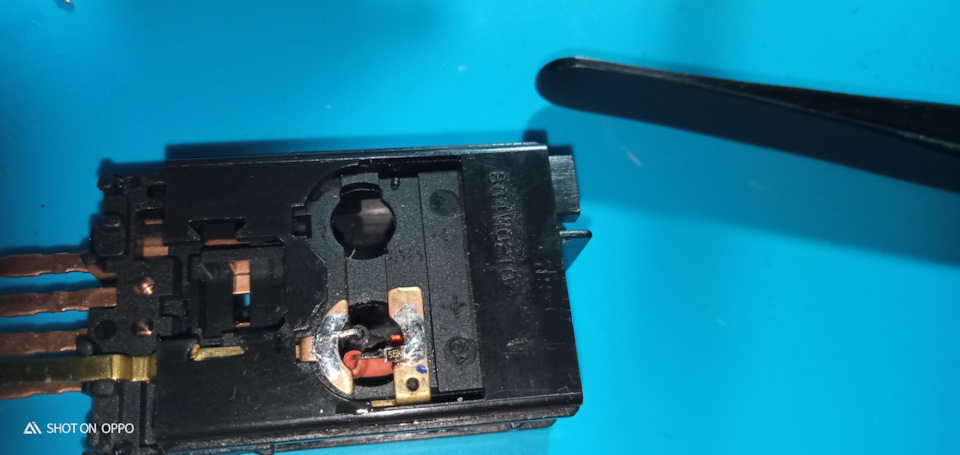

Ось так світлодіод виглядає всередині кнопки.<

Тест.

Трохи поправив, і отримуємо рівномірний засвіт піктограми ЗПТФ.

Але ж я не я, якщо не заморочусь на рівному місці!
Здавалося б, і на цьому можна вже закінчити пересвіт. Але не тутбуло. Поспілкувавшись із Isaul76, дізнався, щоіснують кнопки ЗПТФ з індикацією роботи, для цього у них двілампочки. І не так вже й складно організувати роботу індикації.Якщо це можливо і не складно, то треба ж зробити! Скажу відразу, щопоки лізти в приладку, тобто знімати облицювання приладової панеліА для цього мені треба зняти магнітолу, а разом з нею і БУП, щобпротягнути один єдиний проводок до кнопки ЗПТФ, я поки не збираюся.Але підготувати кнопку можна і потрібно. Тим більше в моїй "кнопці для експериментів" є посадковий отвір для лампочкиіндикації.
Значить розбираємо далі і будемо допрацьовувати.
Всю інформацію черпав зі статті < b> Вадима, в принципіпрацювали ми з ним чи не одночасно.Але він як завжди все робитьнабагато швидше і швидше ділиться зі своїми передплатниками. Алевін дістав заводську кнопку з двома лампочками (і навіть знаю де😉), а я просто вирішив доопрацювати існуючу. Поряд і підготувавплатівку для створення контактів.
Мінус лампи індикації взяв від лампи габаритів (вадимробив перемичку в роз'ємі кнопки), а ось плюс — зателефонував, де повинен бути відсутнім контактом, підпаяв повідець і провів йогодо другої пластини, яка стане плюсовою. Так само як і зісвітлодіодом габаритів, попередньо припаяв перед ним резистор.Індикація (вибрав) відображатиметься синім кольором, тому ісвітильник синього кольору. Впаяв.

Збираємо кнопку у зворотному порядку.

Вигляд усередині.

Перевіряємо роботу обох світиків.

Ну і тепер найпростіше — міняємо нашу кнопку в авто, надоопрацьовану.
< /p align="justify"> Як видно з фото, у мене не вистачаєдроту до контакту 7, який треба протягнути від приладової панелі.Це буде зроблено, якось пізніше…

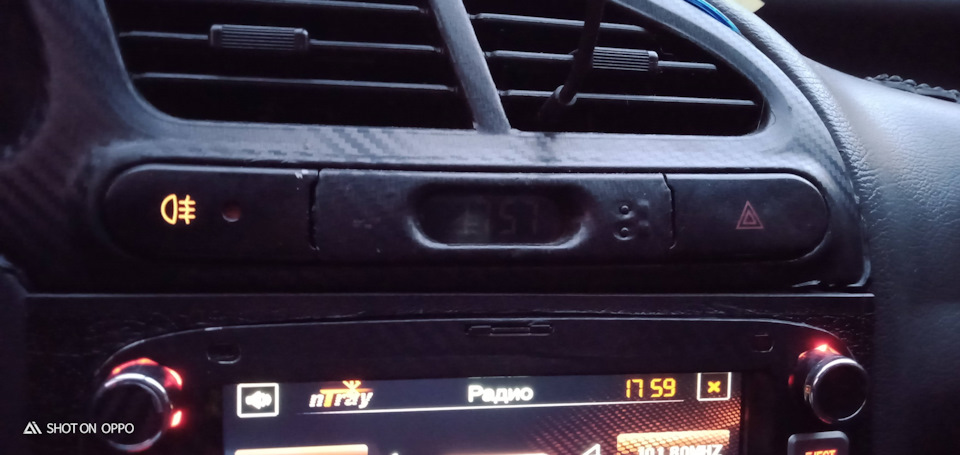

І радіємо отриманому результату.
