Вітаю, друзі!
Знову якось, якось заблукав... Зовсім не в цьому, а в, що давно нерадував вас новими публікаціями в блозі.
Ну що ж, виправляюся))
Карантин кожен переживає по-різному. Наприклад, я У мене не буломожливості піти потренуватися в гаражі. Тому я зробив те, що мігзробити на столі.
Всередині: буде інша стаття про цікаву модифікацію; )
Як - в чаті Юніон Ланос Клуб ми почали розмову про коректор, який знаходиться біля лівої руки водія. Відремонтувати їїпідсвітку, але в мене підсвітка не може не працювати - самірозумієте)))
Тож друг Юрій Савченко теж почав робити ремонт і хизувавсясвоїми фото результату роботи. А я думав, що мені справді гірше? -Ну, здається, ні. Я розумів, що коректор у мене вже давно був, вінпересвітлював колір внутрішнього освітлення, тобто червоний. Але цене було мені достатньо.
Оскільки зараз у моєму внутрішньому освітленні почали з’являтисясині плями, я хотів зробити щось подібне і тут, а саме "повзунок", який показує, у чому положення коректора, синімкольором. Знань і умінь у мене зараз для такого, як мені здається, вже достатньо, тому можна і спробувати. Але знімати і ризикуватисвоїм коректором я не став, а розжився, а потім і у себе в засікахзнайшов загалом аж три коректори. Ну і як годиться, у всіх були неробочі підсвічування)))

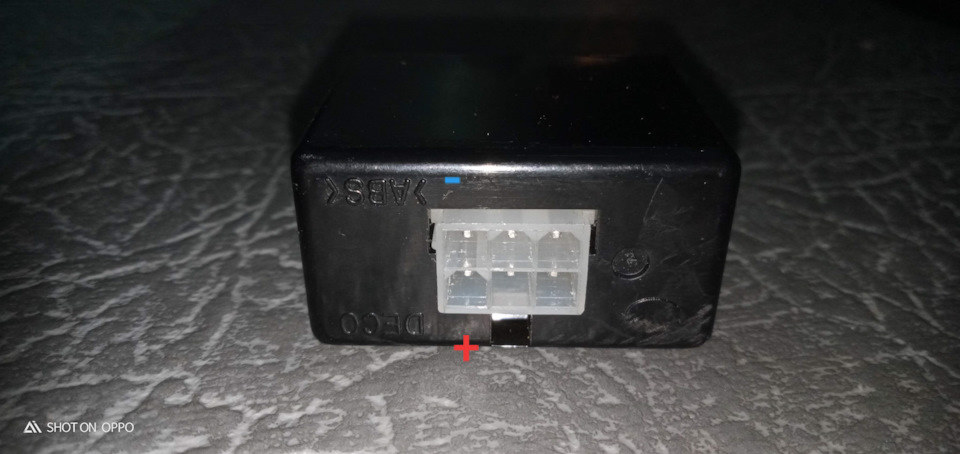

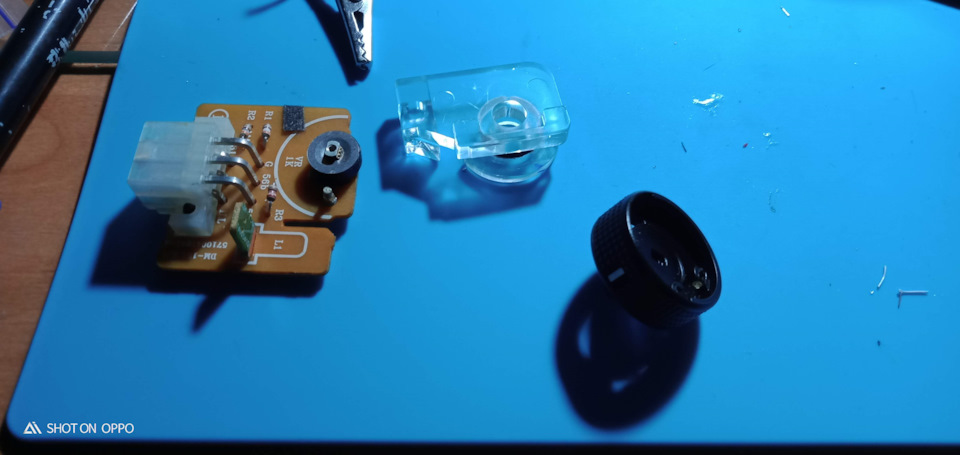

Пацієнта на стіл, розкриваємо та розбираємо.
> Для підсвічування в коректорі виведено окрему міні-хустку, наякій по заводу знаходиться лампочка розжарювання в зеленомугумовому ковпачку. Випоюємо її. Лампа розжарення розрахована на12 В, але для живлення світлодіода необхідно не більше3, 2 В. Для зниження напруги використав резистор. Розрізав "рідну" доріжку і в її розрив впаяв смд-резистор на 430 Ом.Впаяв червоний світлодіод на 3 мм, дотримуючись полярності.Підставка для лампочки і резистор для зниження напруги Живленняпідсвічування коректора

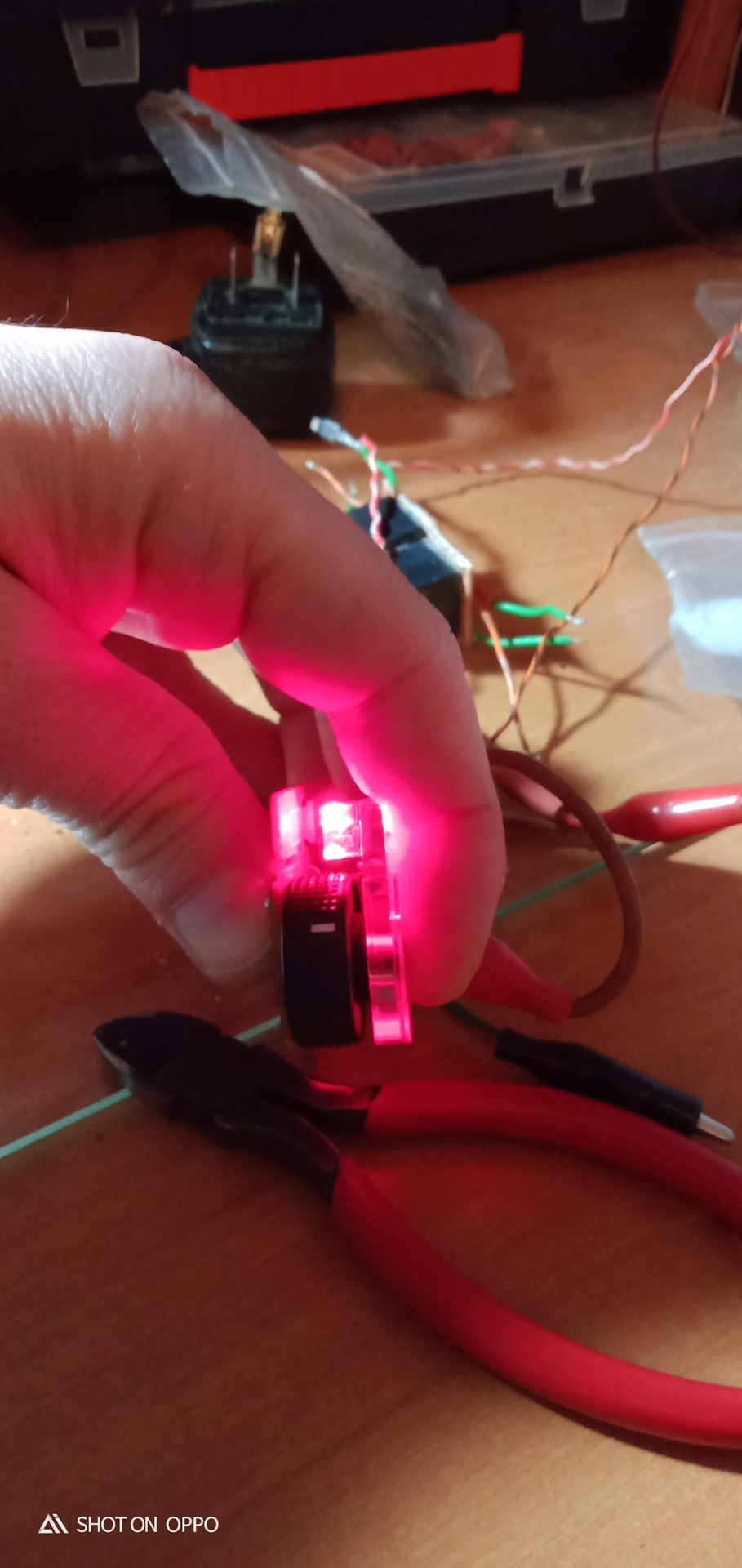

Подав харчування, перевіряємо.
Все працює, що радує
Видно і використаний світлодіод

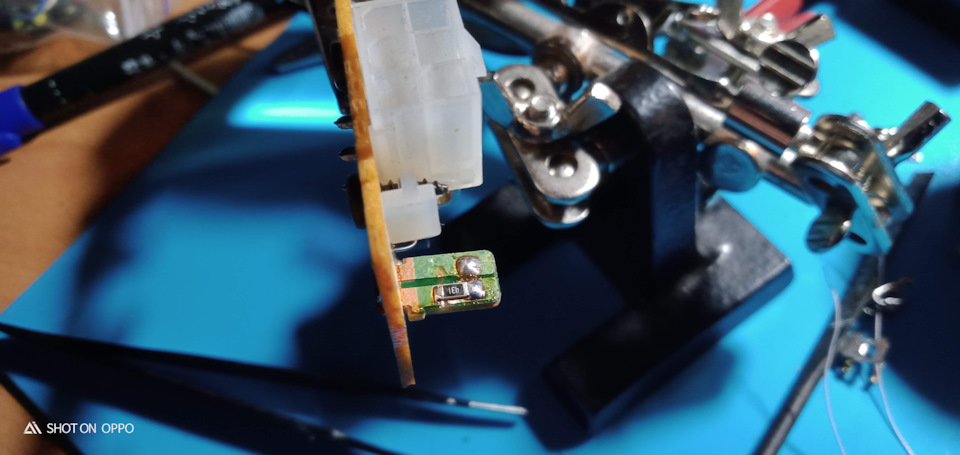

Для підсвічування повзунка використав смд-діод 3528 синьогокольору і такий самий смд-резистор на 430 Ом. Припаяв довходу хустки для лампочки.
Підключення підсвічування повзунка коректора
Оскільки світлодіод буде розташовуватися в "крутилці", то требабуло прибрати частину оптовода, який заходить у крутилку .
Зайве відзначено синім
Вже без зайвих частин
Світлодіод приклеїв до "крутилки" суперклеєм.
<

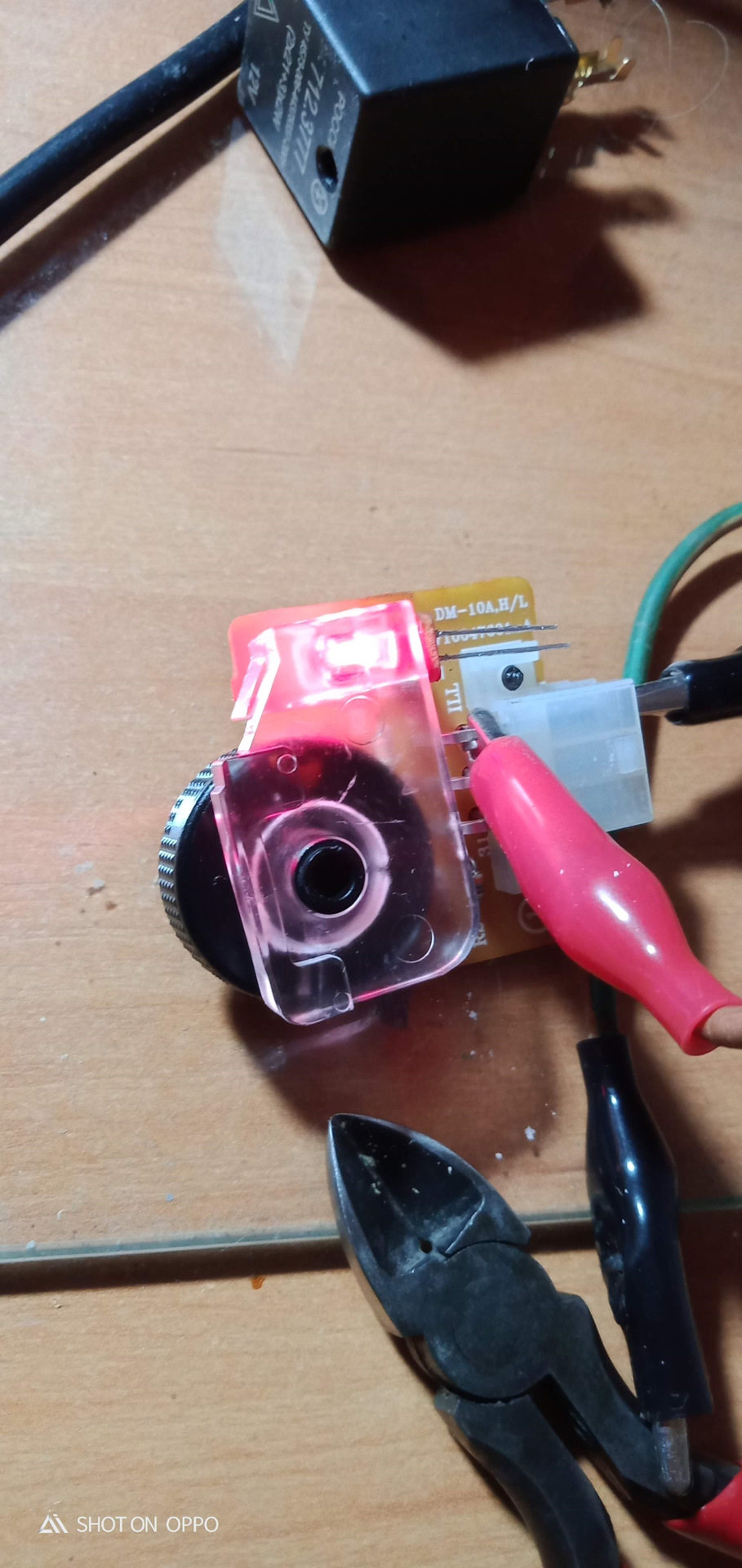

Перевіряємо на працездатність.
Все працює.
Вставив, для більшої наочності в облицювання.
< Зайві дроти прибрав, щоб не заважали і не чіплялисявсередині. Ну і при першій нагоді пішов у машину міняти. Хоч, повторюся, коректор вже був у мене пересвічений і підсвічуванняйого працювало. >
Як здалося у встановленому вже стані, то "повзунок" дуже яскравий.Та й різниця в яскравості підсвічування піктограми коректора тациферок мене щось теж трохи засмутила. Тому вирішив свій рідний вжекоректор доопрацювати. Розібрав, побачив, як я колись реалізовувавзниження напруги резистором 0, 5 Вт.
Підсвічування коректора. Перше втілення. Зараз мені це здаєтьсядуже колгоспно. Але пропрацювало не один рік, бо досі має право нажиття. І за рахунок використання світлодіода "грибка" 5мм підсвічування та піктограми та циферок більш рівноміру.Залишаємо.
Приклеїв, за відомою вже послідовністю дій, синій світлодіод до "крутилки", підпаяв "повіді" для підключення.
< /p>
Підсвічування крутилки
З оптовода прибираємо "зайве". Цього разу менше.
Оптівник коректора
Зібрав, "поводки" вкоротив і підпаяв на місця, не забувши прорезистор. Цього разу взяв смд-резистор на 560 Ом, щоб трохище "пригасити" яскравість синього світлодіода в "крутилці".
< /p>
Перевірив на працездатність.
Все чудово, працює
Встановив в авто.
Результатом залишився задоволений. Засвіт рівномірний, синій - вжене сліпить)))
"
Зайве відзначено синім
Вже без зайвих частин
Світлодіод приклеїв до "крутилки" суперклеєм.
> Перевіряємо на працездатність.
Все працює.
Вставив, для більшої наочності в облицювання.
Зайві дроти прибрав, щоб не заважали і не чіплялися всередині. Ну іпри першій нагоді пішов у машину міняти. Хоч, повторюся, коректоруже був у мене пересвічений і підсвічування його працювало.
Як здалося у встановленому вже стані, то "повзунок" дужеяскравий. Та й різниця в яскравості підсвічування піктограмикоректора та циферок мене щось теж трохи засмутила. Тому вирішивсвій рідний вже коректор доопрацювати. Розібрав, побачив, як яколись реалізовував зниження напруги резистором 0, 5 Вт.
Підсвічування коректора. Перше втілення. Зараз мені це здаєтьсядуже колгоспно. Але пропрацювало не один рік, бо досі має право нажиття. І за рахунок використання світлодіода "грибка" 5мм підсвічування та піктограми та циферок більш рівноміру.Залишаємо.
Приклеїв, за відомою вже послідовністю дій, синій світлодіод до "крутилки", підпаяв "повіді" для підключення.
< /p>
Підсвічування крутилки
З оптовода прибираємо "зайве". Цього разу менше.
Оптівник коректора
Зібрав, "поводки" вкоротив і підпаяв на місця, не забувши прорезистор. Цього разу взяв смд-резистор на 560 Ом, щоб трохище "пригасити" яскравість синього світлодіода в "крутилці".
< /p>
Перевірив на працездатність.
Все чудово, працює
Встановив в авто.
Результатом залишився задоволений. Засвіт рівномірний, синій - вжене сліпить)))
"
Надлишки позначені синім кольором
Вже без зайвих частин
Світлодіод був приклеєний до "закрутки" за допомогоюсуперклей.
Перевірка працездатності.
Все працює.
Вставив у підкладку для більшої наочності.
Я зняв зайві дроти, щоб вони не заважали і не чіплялисявсередині.
Ну, спочатку при нагоді пішов до машини поміняти.
Хоча, повторюю, коректор уже був пересвітлений і підсвічування йогопрацювало.
Було< br>
Це стало
Як здавалося у вже встановленому стані, "повзунок" дужеяскравий. Та й різниця в яскравості підсвічування піктограмикоректора та циферок мене щось теж трохи засмутила. Тому вирішивсвій рідний вже коректор доопрацювати. Розібрав, побачив, як яколись реалізовував зниження напруги резистором 0, 5 Вт.
Підсвічування коректора. Перше втілення. Зараз мені це здаєтьсядуже колгоспно. Але пропрацювало не один рік, бо досі має право нажиття. І за рахунок використання світлодіода "грибка" 5мм підсвічування та піктограми та циферок більш рівноміру.Залишаємо.
Приклеїв, за відомою вже послідовністю дій, синій світлодіод до "крутилки", підпаяв "повіді" для підключення.
< /p>
Підсвічування крутилки
З оптовода прибираємо "зайве". Цього разу менше.
Оптівник коректора
Зібрав, "поводки" вкоротив і підпаяв на місця, не забувши прорезистор. Цього разу я взяв резистор SMD на 560 Ом, щобтрохи більше "приглушити" яскравість синього світлодіода в "закрутці".< br> < /p>
Перевірено на працездатність.
Все добре, працює
Встановлено в машину.< br>
Я був задоволений результатом. Засвіт рівномірний, синій - вже несліпить)))
"
Зайві дроти прибрав, щоб не заважали і не чіплялисявсередині.
Ну і при першій нагоді пішов. В машину міняти.
Хоч, повторюся, коректор уже був у мене пересвічений іпідсвічування його працювало.
Було
>
Стало
Як здалося у встановленому вже стані, то "повзунок" сильнояскравий. Та й різниця в яскравості підсвічування піктограмикоректора та циферок мене щось теж трохи засмутила. Тому вирішивсвій рідний вже коректор доопрацювати. Розібрав, побачив, як яколись реалізовував зниження напруги резистором 0, 5 Вт.
Підсвічування коректора. Перше втілення. Зараз мені це здаєтьсядуже колгоспно. Але пропрацювало не один рік, бо досі має право нажиття. І за рахунок використання світлодіода "грибка" 5мм підсвічування та піктограми та циферок більш рівноміру.Залишаємо.
Приклеїв, за відомою вже послідовністю дій, синій світлодіод до "крутилки", підпаяв "повіді" для підключення.
< /p>
Підсвічування крутилки
З оптовода прибираємо "зайве". Цього разу менше.
Оптівник коректора
Зібрав, "поводки" вкоротив і підпаяв на місця, не забувши прорезистор. Цього разу взяв смд-резистор на 560 Ом, щоб трохище "пригасити" яскравість синього світлодіода в "крутилці".
< /p>
Перевірив на працездатність.
Все чудово, працює
Встановив в авто.
Результатом залишився задоволений. Засвіт рівномірний, синій - вжене сліпить)))
"
Зайві дроти прибрав, щоб не заважали і не чіплялисявсередині.
Ну і при першій нагоді пішов. В машину міняти.
Хоч, повторюся, коректор уже був у мене пересвічений іпідсвічування його працювало.
Було
>
Стало
Як здалося у встановленому вже стані, то "повзунок" сильнояскравий. Та й різниця в яскравості підсвічування піктограмикоректора та циферок мене щось теж трохи засмутила. Тому вирішивсвій рідний вже коректор доопрацювати. Розібрав, побачив, як яколись реалізовував зниження напруги резистором 0, 5 Вт.
Підсвічування коректора. Перше втілення. Зараз мені це здаєтьсядуже колгоспно. Але пропрацювало не один рік, бо досі має право нажиття. І за рахунок використання світлодіода "грибка" 5мм підсвічування та піктограми та циферок більш рівноміру.Залишаємо.
Приклеїв, за відомою вже послідовністю дій, синій світлодіод до "крутилки", підпаяв "повіді" для підключення.
< /p>
Підсвічування крутилки
З оптовода прибираємо "зайве". Цього разу менше.
Оптівник коректора
Зібрав, "поводки" вкоротив і підпаяв на місця, не забувши прорезистор. Цього разу взяв смд-резистор на 560 Ом, щоб трохище "пригасити" яскравість синього світлодіода в "крутилці".
< /p>
Перевірив на працездатність.
Все чудово, працює
Встановив в авто.
Результатом залишився задоволений. Засвіт рівномірний, синій - вжене сліпить)))
"
Розібрав, побачив, як я колись реалізовував зниження напругирезистором 0, 5 Вт.
Підсвічування коректора. Перше втілення. Зараз мені це здаєтьсядуже колгоспно. Але пропрацювало не один рік, бо досі має право нажиття. І за рахунок використання світлодіода "грибка" 5мм підсвічування та піктограми та циферок більш рівноміру.Залишаємо.
Приклеїв, за відомою вже послідовністю дій, синій світлодіод до "крутилки", підпаяв "повіді" для підключення.
< /p>
Підсвічування крутилки
З оптовода прибираємо "зайве". Цього разу менше.
Оптівник коректора
Зібрав, "поводки" вкоротив і підпаяв на місця, не забувши прорезистор. Цього разу взяв смд-резистор на 560 Ом, щоб трохище "пригасити" яскравість синього світлодіода в "крутилці".
< /p>
Перевірив на працездатність.
Все чудово, працює
Встановив в авто.
Результатом залишився задоволений. Засвіт рівномірний, синій - вжене сліпить)))
"
Розібрав, побачив, як я колись реалізовував зниження напругирезистором 0, 5 Вт.
Підсвічування коректора. Перше втілення. Зараз мені це здаєтьсядуже колгоспно. Але пропрацювало не один рік, бо досі має право нажиття. І за рахунок використання світлодіода "грибка" 5мм підсвічування та піктограми та циферок більш рівноміру.Залишаємо.
Приклеїв, за відомою вже послідовністю дій, синій світлодіод до "крутилки", підпаяв "повіді" для підключення.
< /p>
Підсвічування крутилки
З оптовода прибираємо "зайве". Цього разу менше.
Оптівник коректора
Зібрав, "поводки" вкоротив і підпаяв на місця, не забувши прорезистор. Цього разу взяв смд-резистор на 560 Ом, щоб трохище "пригасити" яскравість синього світлодіода в "крутилці".
< /p>
Перевірив на працездатність.
Все чудово, працює
Встановив в авто.
Результатом залишився задоволений. Засвіт рівномірний, синій - вжене сліпить)))
"синій - вже не сліпить)))
"синій - вже не сліпить)))
