В принципі, тема знайома всім власникам 2-din магнітол< Укого така магнітола, той рано чи пізно замислиться про підключеннякамери заднього вигляду. Штука практична — всім це відомо! b> 2-din магнітол, загорівся цією ідеєю…
Ну ось придбав найпростішу камеру, і горить же швидше її поставити, тому до монтажу приступив прямо під будинком, що називається "наколіні"!
Щойно придбав — перша "примірка", перевірка напрацездатність:

<
Ну і приступаємо до монтажу.

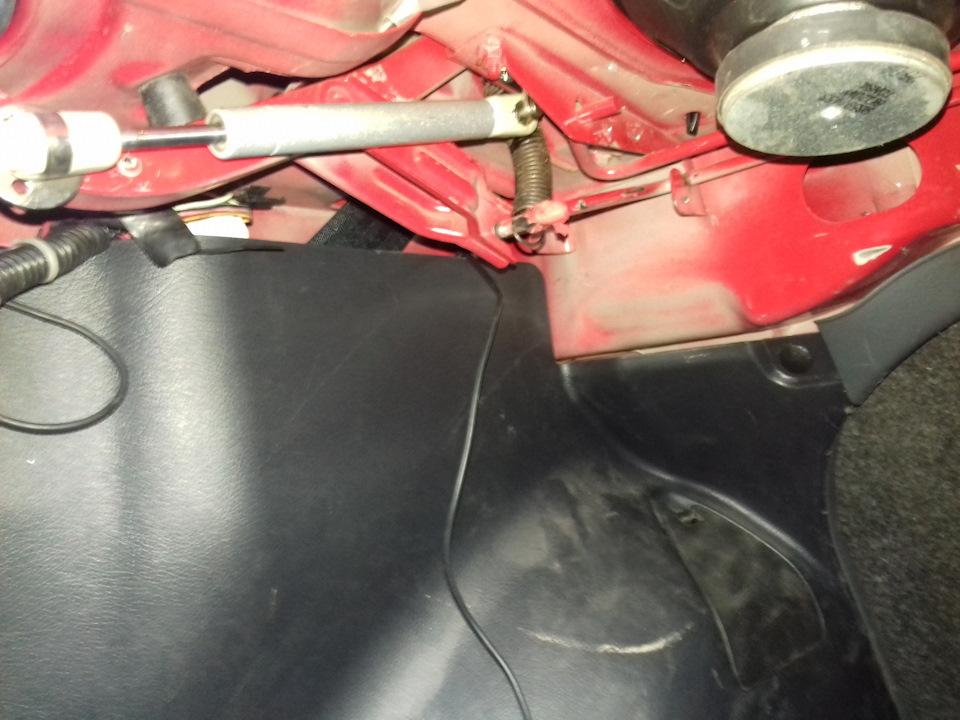

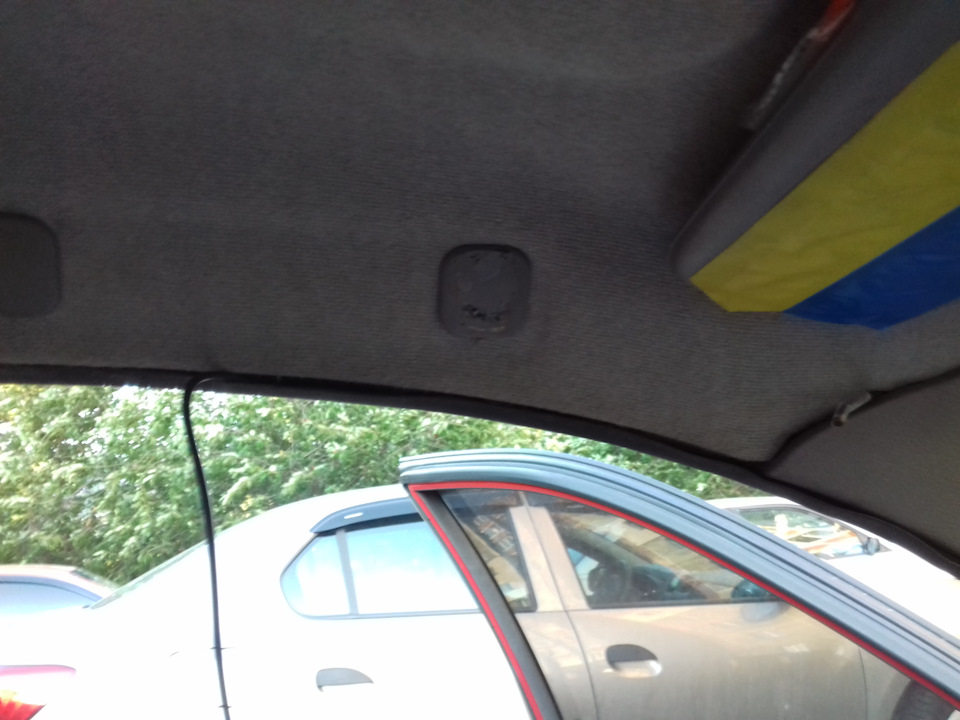

Насамперед треба прокласти провід від магнітоли в багажник.Запорадами групи Union Club Lanos, провід вирішив прокласти по стелі, щоб не знімати обшивку порогів І виявився правий, так на набагатошвидше))) Дякую, хлопці за пораду.

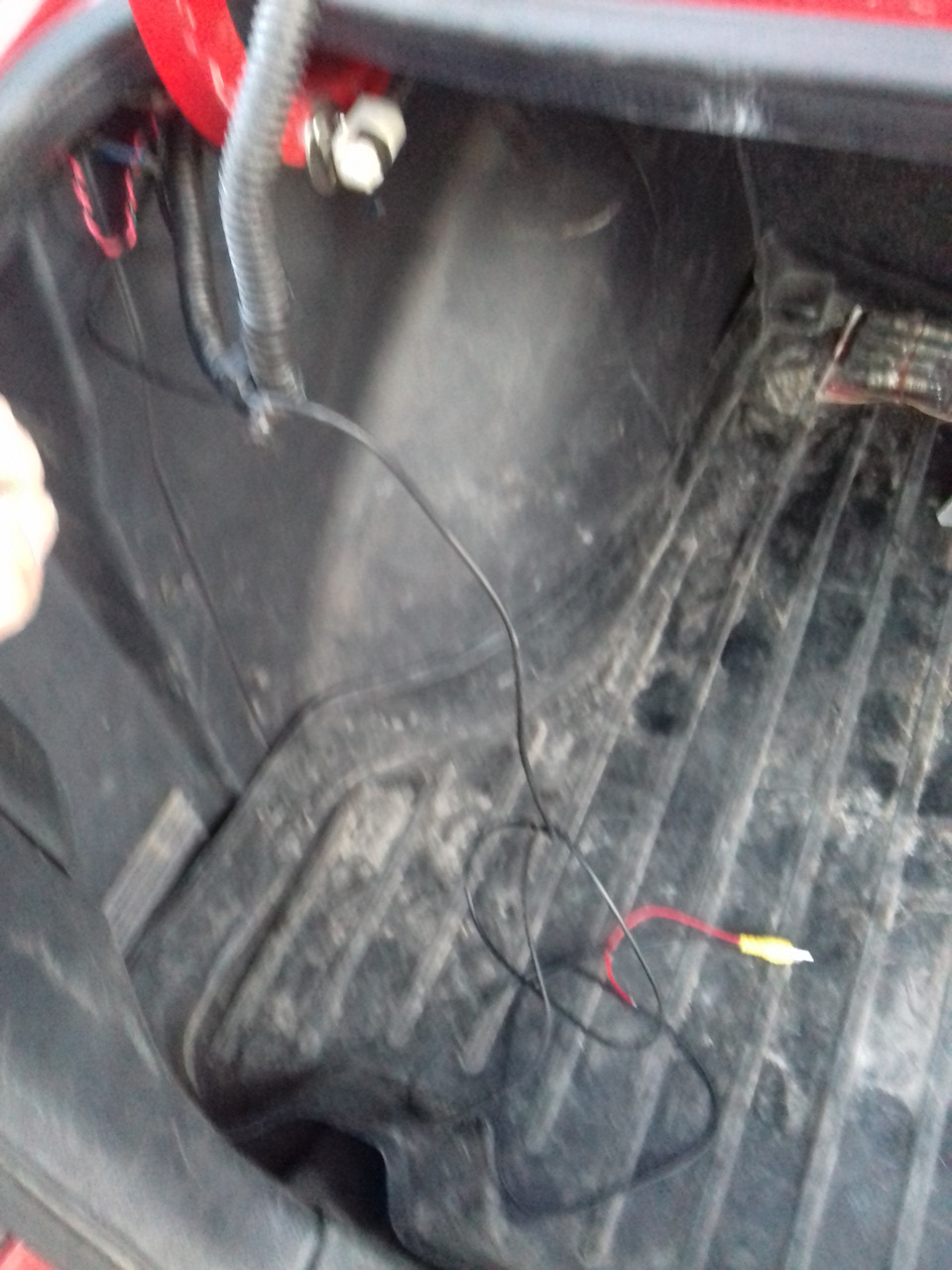

Завів провід у багажник

Ну а далі, по рідній гофрі та на ляду

Камеру приклеїв по центру, під личинкою замку багажника. Гофре надличинкою замку багажника. Провід від самої камери всередину завівчерез отвір для лампочки підсвічування номера. З'єднав, підключивта ввімкнув задню передачу та …

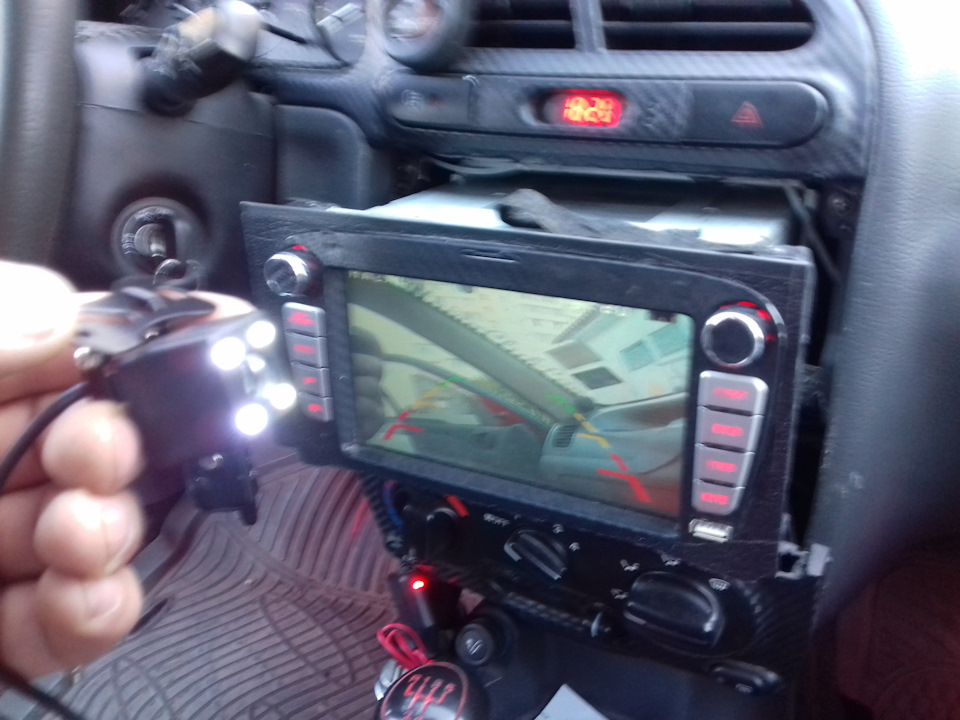

Камера запрацювала! ))) Подивимося на екран

Навіть підсвічування камери запрацювало без проблем!

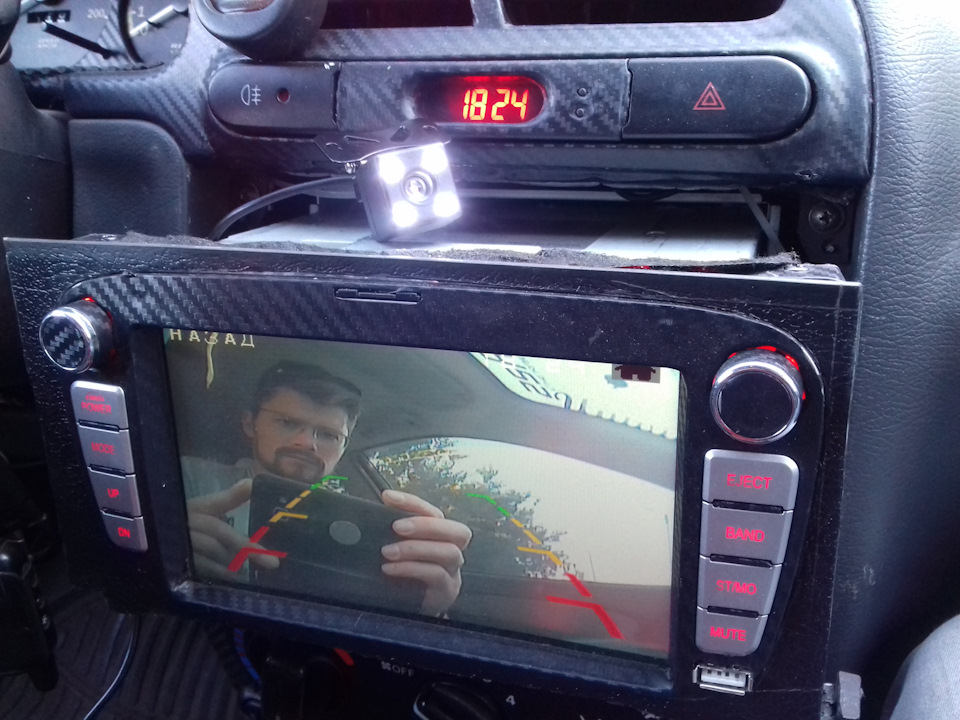

І ось приклад зображення з камери.

Такого швидкого та простого завершення епопеї - я прямий і неочікував) І з радостями поїхав за дружиною. Ну покатавшись таквечір і день, я зрозумів, що для використання камери, треба вручнупереводити магнітолу в режим камери. А це не є зручно! Бігомкинувся до розпинування моєї магнітоли.

Ага! Є сигнальний провід №2 "Back Draft Radar testing line" — "контрольний провід радара заднього ходу". Ось він нам і треба.Але після читання мануалів стало ясно, що на нього треба податиплюс плюс. А в наших авто, лампа заднього ходу, керується помінусу, тобто на ній плюс є постійно є (при включеному запаленні), амінус — з'являється із включенням задньої передачі. Требаінвертувати сигнал, поміняти його полярність. Це легкореалізувати за допомогою елементарного 4-х контактного реле.
Поїхав у магазин, купив міні-реле на 3 А.
/p>
Реле має трохи не звичну структуру, тому звернувся додрузів-паяльників, які швидко допомогли мені у всьому розібратися.Привіт Ланосо-Сенсо-Електроводам! Хто в темі, тойзрозуміє))) Зібрав необхідну схему будинку, не без тупості.

Тут ще схема не повна, затупив, і один провід не припаяв. Пізнішевиправив косяк

Правильна схема підключення виглядає так:

Так само, для всіх бажаючих втілити подібну інвертацію сигналу, наоснові 4-х контактного автомобільного реле, залишу схему, люб'язнонадану Ice2140.

Так само, Володимиру окрема подяка за прийняту активнудистанційну участь та підтримку, протягом усього цього часуреалізації підключення!
Далі підключаємо до фари заднього ходу. Щоб далеко проводи нетягати, підключався на роз'ємі блок-фари на кришці багажника.>

Для розуміння:білий це "+", чорний це < b> "-" для живлення камери та реле теж. Від реле отримуємо почервоному дроту плюс, який припаяв до тоненького проводочкавідео-кабелю камери. На звороті цього відео-кабеля (вже біля магнітоли), до цього червоного проводку припаявшматок дроту з піном, і пін ставив у роз'єм магнітоли, напозицію №2 (дивися фото вище).
Все за ізолював термоусадкою та ізолентою примотав до загальноїкоси проводів кришки багажника.

Блок ламп поставив на місце - все акуратно виглядає)

Далі тестуємо - все працює:

< br/>
Так само помітив такий невеликий приємний бонус від моєїмагнітоли:навіть при вимкненій магнітолі, під час руху назад, магнітола включається сама і переходить у режим камери задньогоходу .
На стільки сподобалася нова опція в авто, що навіть кілька разів угараж спеціально задом заїжджав, щоб помилуватися, що воно там укамері показує, і які відстані:навіть заміряв за допомогоюпарктроніка і перевіряв рулеткою.
Час ще був, вирішив провести не велику ревізію вихлопної системи, бо щось гарчати голосно почала. І знайшов смуток:Уже купив новугофру. Незабаром поміняю.
Так само не світила права протитуманка. Грішив на лампочку, щозгоріла. Але щоб перевірити чи замінити лампу у фарі для бампераспорт, треба всю заглушку ПТФ знімати і фару. Тому цю справу довговідкладав. Але тут я все ж таки психанув і зняв усе. І виявивсяправий — лампочці кришка приснилася. Вже купив нові.
