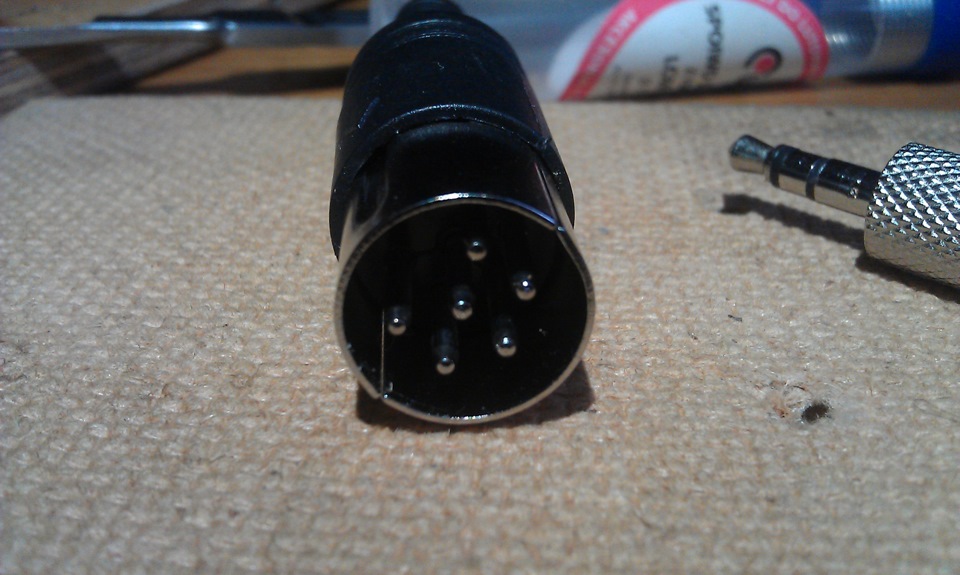

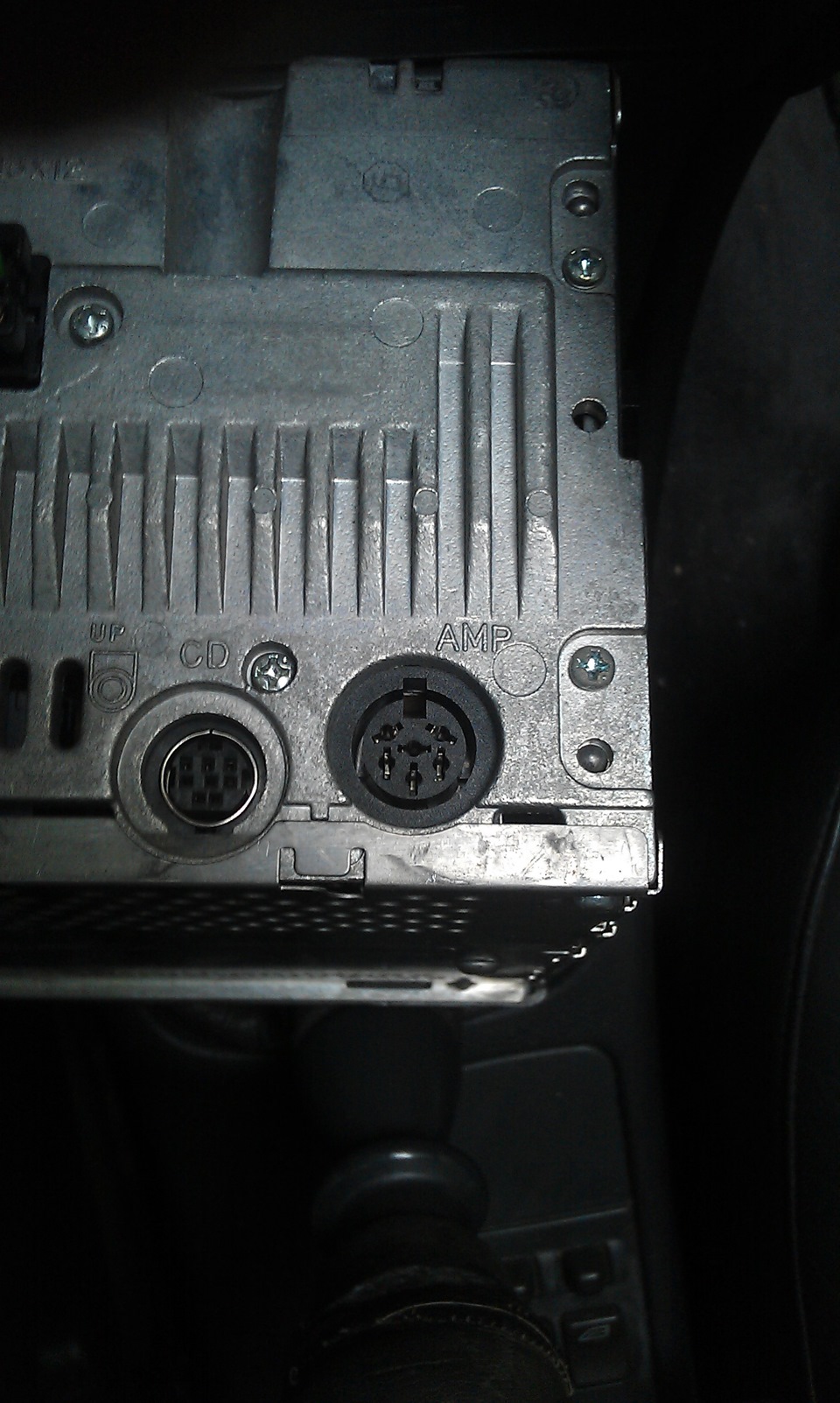

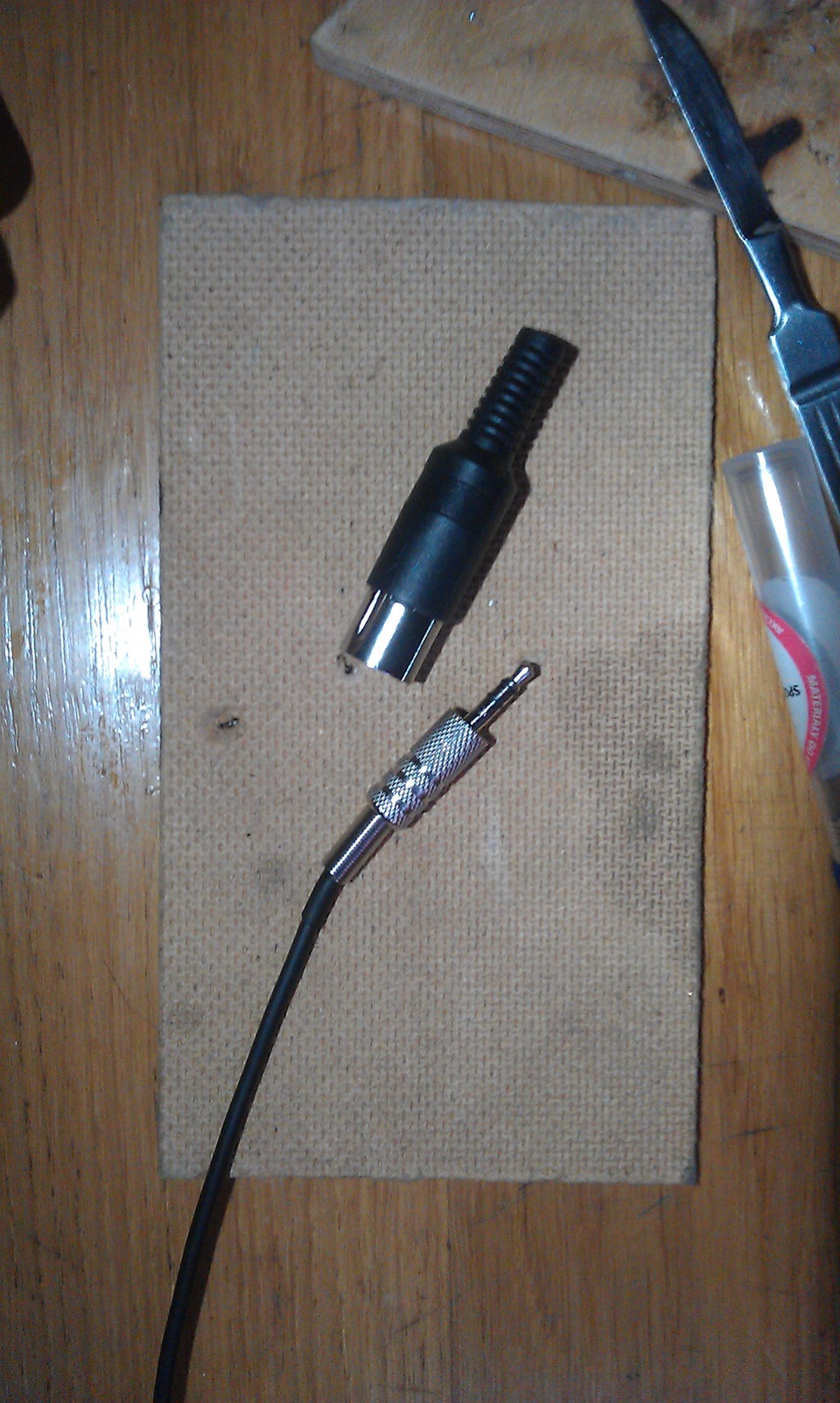

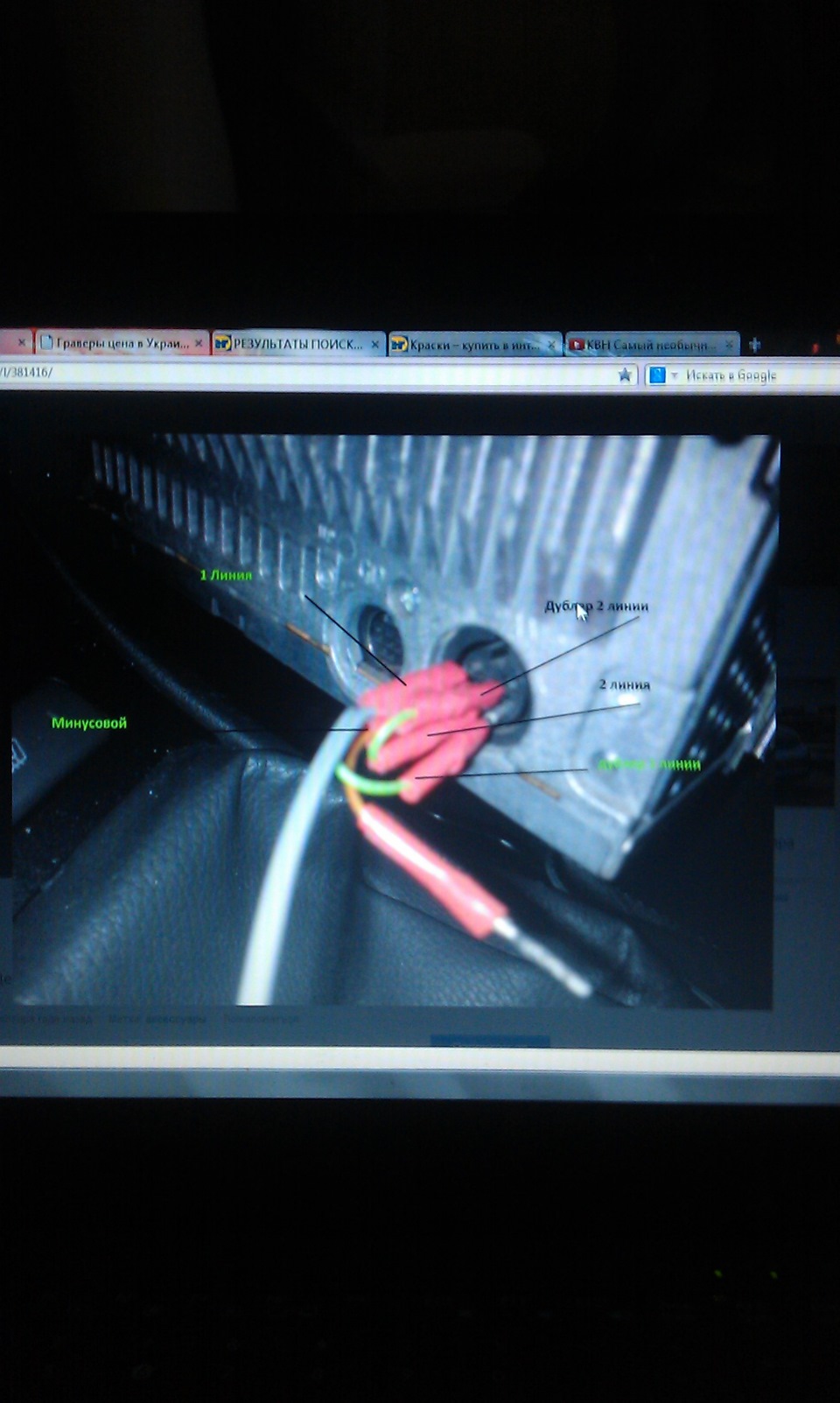

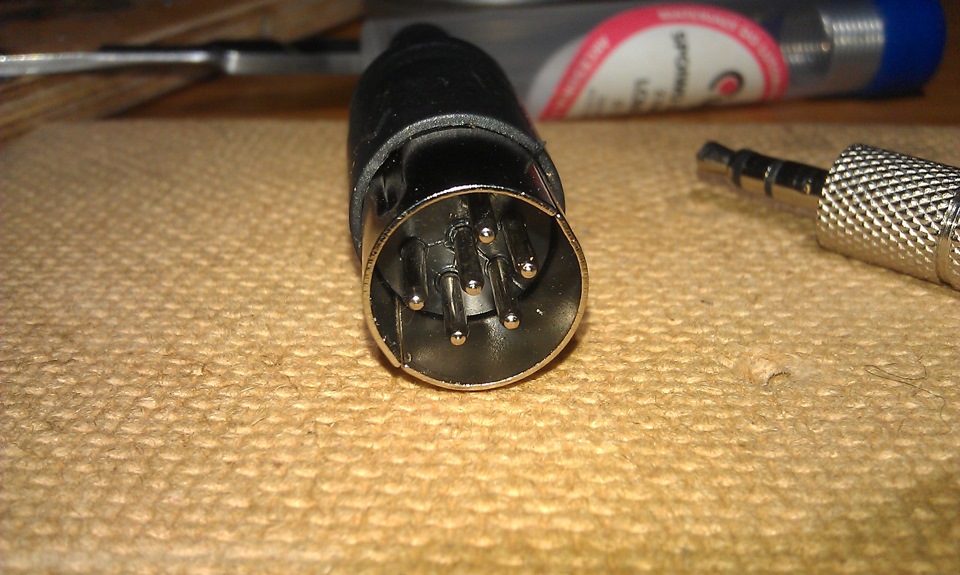

З першого дня володіння Лосиком мені страшенно не вистачалоAUXа (який у мене був у пижі). Чудом знайшов запис нашого соклубника AUX Своїми руками на штатніймагнетолі SC -805 АЛЕ: — якість фоток — природжена лінь — незнання "навіть" основ електроніки та паяння — і … багато багато всього А ТЕПЕР ЗА ТЕМОЮ : < > потрібно: *mini jack connector *6 PIN DIN connetctor *1 метр 3-х жильного дроту *пара годин вільного часу * паяльник і пара рук (кількість пальців може залежати відмайстерності))) Далі історія в картинках — (кОМІКСИ))) ніфіга не зрозуміло куди кого пхати (посилання на тему в івище) нас цікавить правий вхід > мої коннекторы)) той самий 6 PIN DIN connetctor він же, але тепер зі спалахом заготівлі розпаюємо правий і лівий канал хороша ізоляція — запорука успіху А ОТ І ТА САМА! ЗАВІТНА КАРТИНКА Я Я ТАК ДОВГО ШУКАВ готовий продукт)) mini jack connector і обпалений пальчик (будьте обережні) ВУОЛЛЯ! ось якось так ще не вирішив як зручніше:класти телефон упопільничку або в слот для касети Тепер трохи опису роботи девайса: Звук на магнітолі потрібно зменшити або натиснувши на коліщаткопоставити на паузу. Все керування відбувається з телефону/плеєра (звук, прокрутка, перемикання треків)… Якщо є питання — пиши, постараюся відповісти… Дякую за увагу, сподіваюся виявився хоч комусь корисним!
Останнє пояснення. Наприклад 1. Я ввімкнув магнітолу. Запрацювало радіо. (щось там співає) 2. До припаяного шнурка я підключаю наприклад телефон і запускаю на ньому музику Виходить що звук радіо перерветься і заграє музика з телефону? жаль немає доку...
напевно 6-піновий? ) там же шість контактів? або я чогось не помітив? І прокоментуй будь ласка це фото, вибач за настирливість, поки що починає паяльник 960.jpg
Соррі за те, що тебе плутаю, але таки ТАК. Вилка 6 пінова. RL - rear leftRR - rear rightFR - front rightFL - front left - мінусдинаміки перед, зад, правий, лівий ...
Привіт! Чи правильно я розумію, що цей роз'єм призначений для виходу на підсилювач? (а не на вхід?) Чи не стрімко було так підключати? І як нормально працює?
Коментарі20
І так, можна обійтися без конектор, а просто припаятися до контактів входу на платі (якщо хтось у продажу не знайшов)
Якщо що, то малюнок з розпинуванням 6-ти пінового конектора треба дивитися в дзеркальному вигляді) може в цьому криється секрет заденго лівого канал)
Всім привіт. Я так і не зрозумів а на самій магнітолі що включити треба? Радіо? Касету? Чейнджер?
Нічого, він сам все увімкне
Останнє пояснення. Наприклад 1. Я ввімкнув магнітолу. Запрацювало радіо. (щось там співає) 2. До припаяного шнурка я підключаю наприклад телефон і запускаю на ньому музику Виходить що звук радіо перерветься і заграє музика з телефону? жаль немає доку...
Коли ти приєднаєш тіл до шнура - радіо згасне і почне грати телефон
може повторюся, таки скільки дротів треба припаяти? 5 чи 6?
6.Ти 3 проводи розпаюєш в 6.А потім 6 проводків припаюєш до 7-ми пінової вилки.
напевно 6-піновий? ) там же шість контактів? або я чогось не помітив? І прокоментуй будь ласка це фото, вибач за настирливість, поки що починає паяльник 960.jpg
Соррі за те, що тебе плутаю, але таки ТАК. Вилка 6 пінова. RL - rear leftRR - rear rightFR - front rightFL - front left - мінусдинаміки перед, зад, правий, лівий ...
цікавить насамперед шостий контакт, звідки беремо шостий? це другий мінус? чи як? )
так, другий мінус.п.с. ось тільки щось з моєї схеми трохи не фурикає, а саме задній лівий динамік(((
зробив все по мануалу, так само обпік палець ))) задній лівий теж мовчить, але сам звук навіть на максимумі мого пристрою дуже тихий чому то (
((( з мого телефону цілком пристойно качав)
спробую з іншого програти
Привіт! Чи правильно я розумію, що цей роз'єм призначений для виходу на підсилювач? (а не на вхід?) Чи не стрімко було так підключати? І як нормально працює?
Все вірно! Не стрімко (хоча брешу, стрімко було, але дуже хотілося аукс) У мене були претензії до того, що задня ліва колонка не працювала.
А в чому ризик і чому?
ти чортів маніяк!)
ну так поодинці особливо нічого не покрутиш(((доводиться всякою фігнею страждати)))
