Ідея не нова, раніше відомий бустер для двірника працює за цим жепринципом.
Статтю просто скопіював.
Якщо подивитися ел.Схему то, видно основна частина споживачівживиться струмом з ланцюгів 15/1 і 15/2, і перш ніж досяг споживачаструм проходить крізь весь ЧЯ, далі вихідний контакт ЧЯ, роз'ємзамку запалювання, контакт замку запалювання, оптя вхідний контактЧЯ, а це все додатковий опір і пов'язане з цим падіння напруги.Оттому при включенні покажчиків поворотів, вольтметр починає їмвторити. Схема для ЧЯ 48.3722, в Розглянемо наступний режим, включено запалювання, тобто контакти замку запалення замкнуті, іпереодично включається поворотник. Допустимо:U1 = 13, 7 вольтнапруга на вході ЧЯ (блоку запобіжників) для простоти розглядаємоАКБ як джерело нескінченної потужності
RF25=U*U/P=3, 6ом дві лампи по 20 ват (ланцюг F25 покажчикиповоротів)
RF22=500ом внутрішній опір панелі приладів (ланцюг F22 панельприладів)< br/>
RK=0, 5ом перехідний опір контактів від точки U1 до точки U2
I30/1 - струм через замок запалювання
IF22 - струм приладової панелі
IF25 — струм покажчиків повороту
> U2 = U1 - RK * I30/1
в нашому випадку I30/1 складається з двох струмів I30/1 = IF22 +IF25
U2 = U1 - RK * (IF22 + IF25)
струм приладової панелі IF22 = U2/RF22, а струм покажчиків поворотуIF25 = U2/RF25
відсуду U2 = U1 - RK * ( U2/RF22 + U2/RF25 )
перетворюємо U2 = U1/(1 + RK * ( 1/RF22 + 1/RF25 ))
і тепер вважаємо:
1. Режим з включеним поворотником:U2 = 13, 7/(1 + 0, 5 * (1/500 +1/3, 6)) = 12, 01 вольт
2. Режим з вимкненим поворотником (RF25 = нескінченність):U2 =13, 7/(1 + 0, 5 * (1/500 + 1/нескінченність)) = 13, 68 вольт
Відповідно переодичне включення поворотника призводить до бовтаннястрілки вольтметра від 12, 01 до 13, 68 вольта. Висновок:якщо хочете, щоб стояло, зменшуйте опір контактів RK

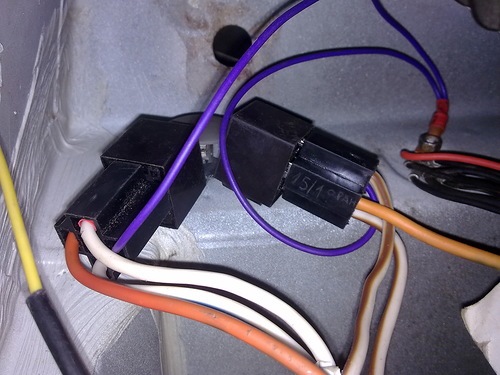

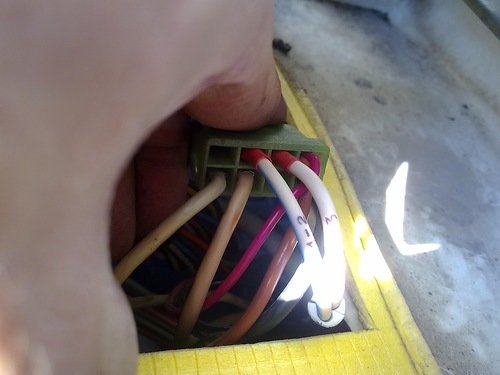

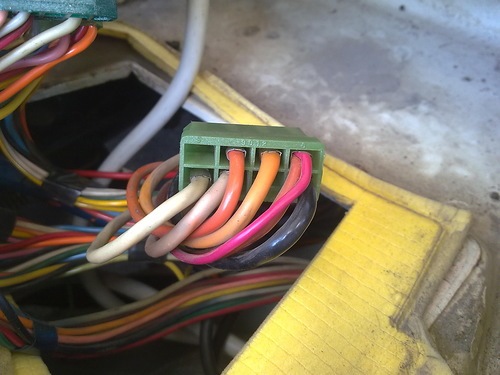

Плюс брав безпосередньо з акумулятора. З фішки х1.2 х1.3 потрібнопоміняти місцями дроти.
