Прошу допомоги з генератором

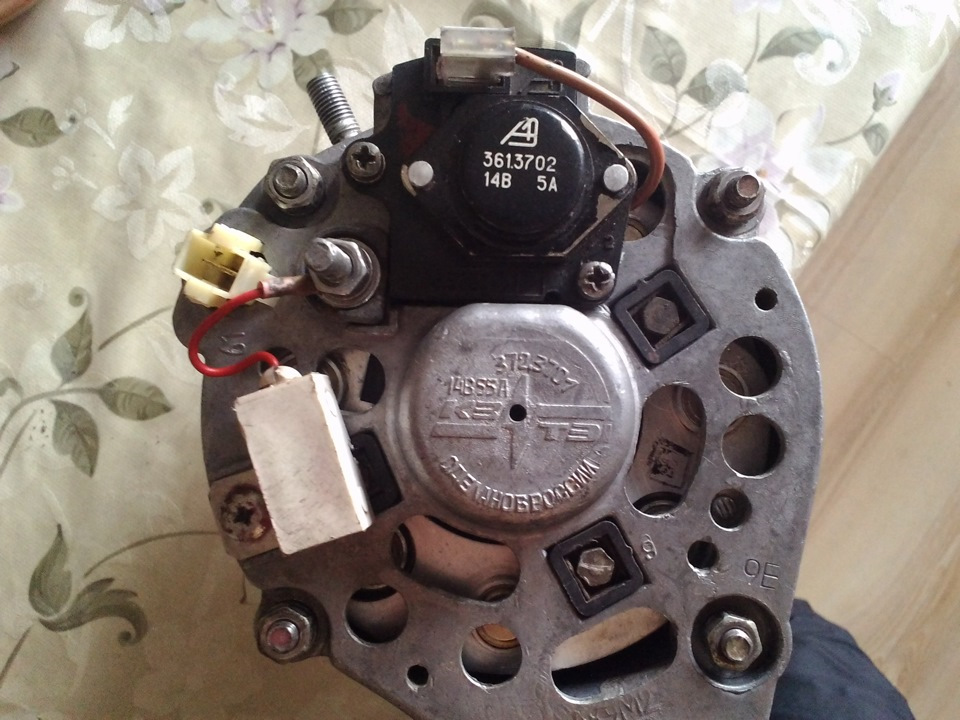

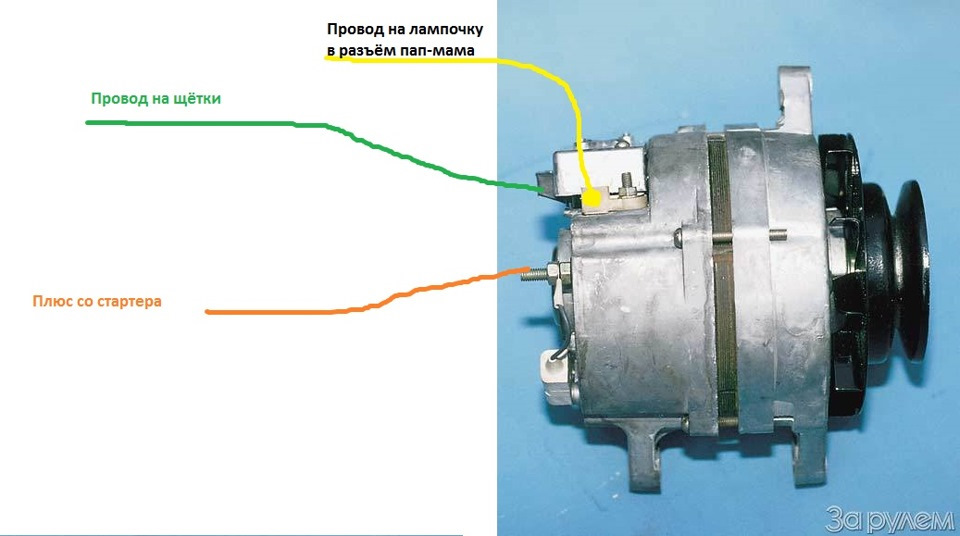

Доброго часу доби! Люди, потрібна консультація з генератора. Таксклалося, що мій генератор вимагає ремонту і замість нього буловидобуто інший. Питання виникло при підключенні. У мене стоїть зтих пір, як машина у мене, гена від москвичів і волг, підключаєтьсяось як:Замість нього буду ставити 372.3701, виглядає осьяк:Запчастини на фото:3613702
Питання ось у чому:з проводами які приходили на болт все зрозуміло, їх так само садити на болт, а ось як підключати зелений (провід нащітки, харчування по ідеї) і помаранчевий ( як я зрозумів — лампана приладці) не зрозуміло, тому що на регулятор 372го зі щіткамивже одягається провід з нутрощів гени і залишається тільки однемісце — наскільки я розумію, під провід лампочки. Провід (який настарому гені приходив на щітки) тепер не буде використовуватися ійого можна просто заізолювати? Чи краще буде підкинути зелений нареле зі щітками замість дроту з гени?
Спасибі.
Коментарі20
Перегни в релі вушко
У результаті вийшло так знайшов внизу в бруді хрень без розпізнавальних знаків, але схожу на РС702. Проводи жовтий і зелений йшли не на 702ю, а в джгут за радіатор, один з проводів на 702м йшов зі стартера. Поставив новий геннад підключив лише жовтий...
Один окремий провід через контрольну лампу заряду до плюсу замку запалювання можна задіяти лампу на приладку порізавши доріжки. Якщо підключати дроти що є через них піде частина зарядного струму і в генераторі вийдуть з ладу діоди живлення реле регул...
Реле стоїть РС під котушкою?
РС 702? я ще раз перевірю завтра, але не пам'ятаю, щоб таке стояло. Пара 4х контактних релюх нижче за котушку є, але такого не пам'ятаю, щоб стояло.
Та воно, як куди йде жовтий провід з генератора?
я зараз не готовий точно сказати, треба уважно переглянути, але якщо я нічого не протикав, то провід йде до низу радіатора і ніби як за радик в гофру до інших проводів. Але повторюся, завтра перевірю. форму, я б таке навряд чи протикав, а ось куди са...
Ну якщо немає реле спробуй конешно на гену жовтий підкинути, зелений у будь-якому випадку поки в ізоленту. Якщо буде світиться лампочка і через перегазовку заряд, то прийде або реле поставити звичайне 4кон. або розкрити приладку і трохи паяльником по...
Через подяку, спробую.
Напишеш потім
Просто жовтий підключи і все
тобто жовтий підключаю, зелений ізолюю. Зрозумів, спасибі.
І швидше за все отримаєш лампочку, що постійно світиться, в приладку і заряд АКБ через прогазовку 😁
Кхм, не радісна звістка. А як зробити, щоби це не вийшло, а нормально працювало?
Для початку потрібно знати, шо за приборка у тебе? Латвія ? якщо латвія то достатньо дроту з лампочки, а якщо ні то вже через чотириконтактне реле збирати схему збудження.
таврюха 110206 за паспортом, рік 94й, стандартна тавропанель, не люксова. Чиє виробництво хз.
за схемою з реле - керуючий зелений, жовтий вхід, новий провід на гену, та й маса з кузова. Так?
Це тобі вже там самому потрібно буде зателефонувати якого кольору провід йде на лампу, тому що це таврія )) і рукожопів могло бути там повно, так що мультимітер тобі в допомогу, як дізнаєшся шо по чому, тоді і схеми чиркатимемо.
Нехай спробує.Може заряд піде без прогазовки, а з лампою можна розібратися вже
Лампа мені взагалі до одного місця, вольтметр у салоні стоїть, викручу лампу і фіг на неї, а от заряд через прогазовку - цього не хотілося б. Гаразд, припустимо, я отримаю такий результат. Що тоді? треба буде якусь доп.
