Усім привіт!
Це продовження знущань з приймача А-373Б

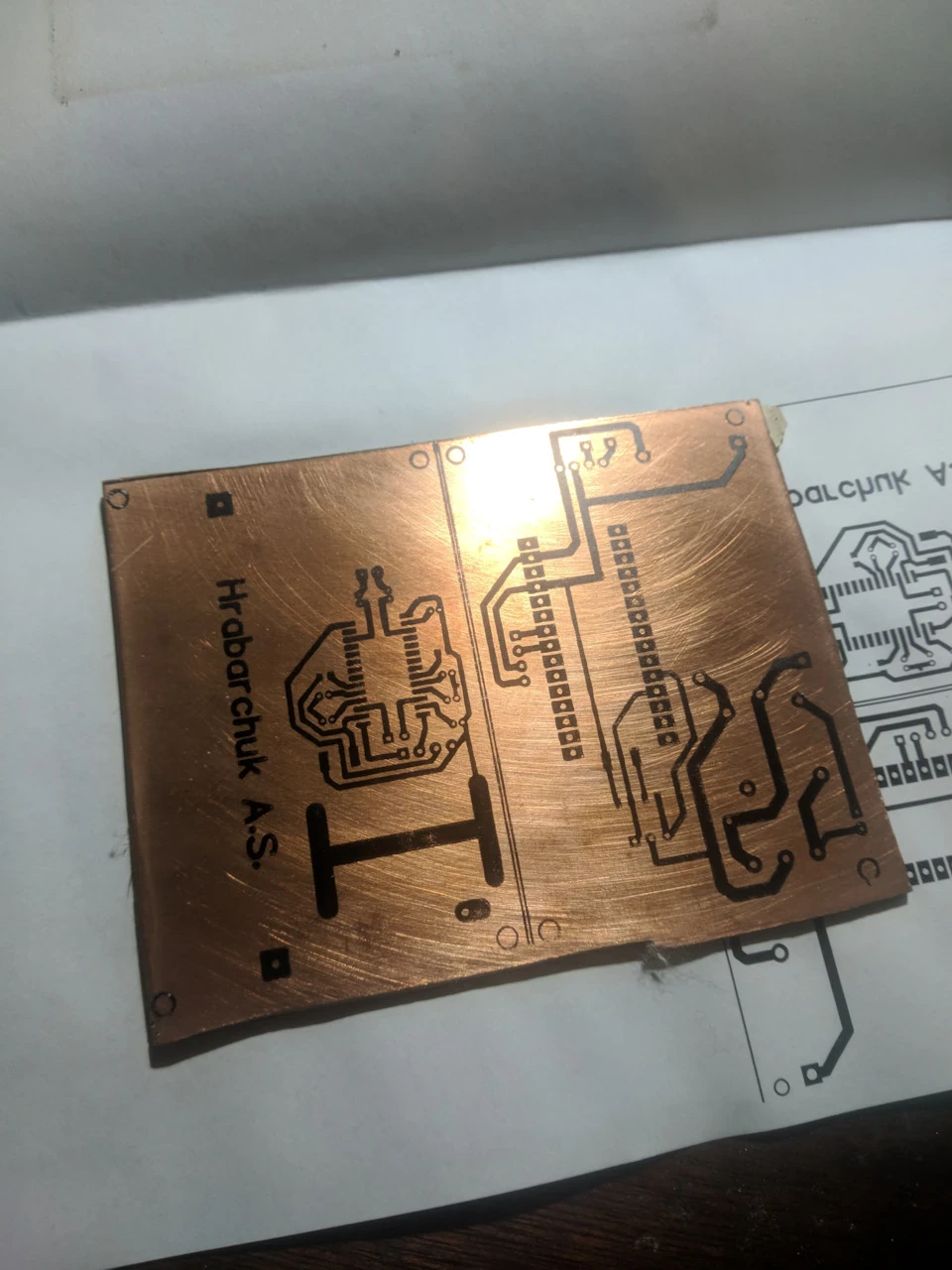

попер. Запис:https://megadriver.org/p959237-pererobka-priimaca-a-373b
Одного з літніх вечорів я трохи переосмислив те, як я зробивприймач у машину і вирішив викинути багато чого зайвого і почаврозводити нову плату.

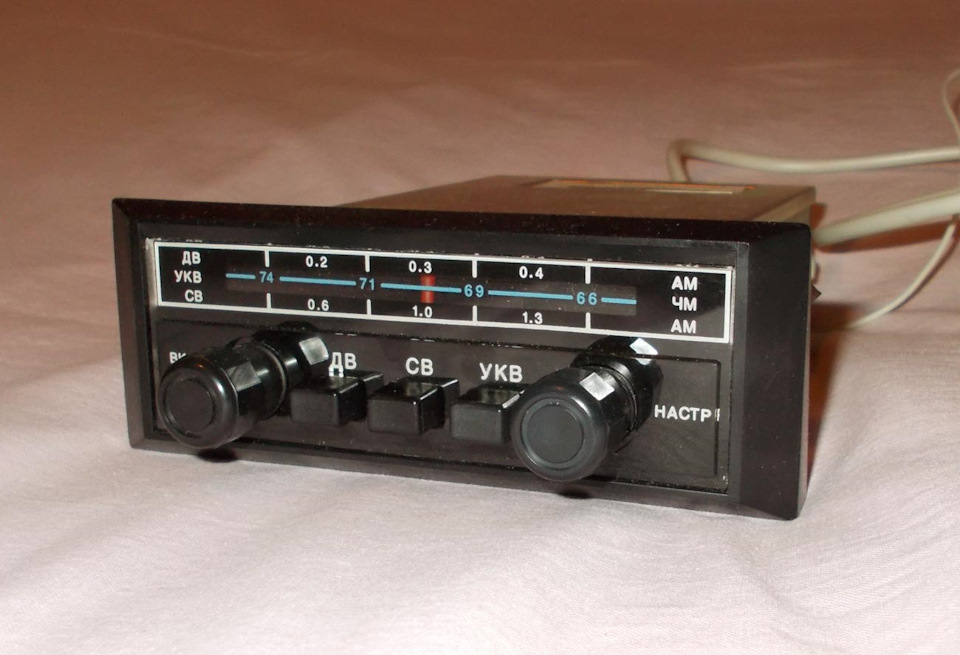

Плату вирішив робити ґрунтовно (і все одно зробив погано, але проце далі) і після проектування замовити в Китаї фабричневиготовлення плати. За основу був взяти приймач Блюз 301, алепідійде і інший А-373Б подібний, корпуси там однакові. І так, дляподальшого варварства потрібно все видерти і постаратися залишити вживих механізм налаштування хвиль, вимикач і кнопки, вони намнадалі знадобляться.

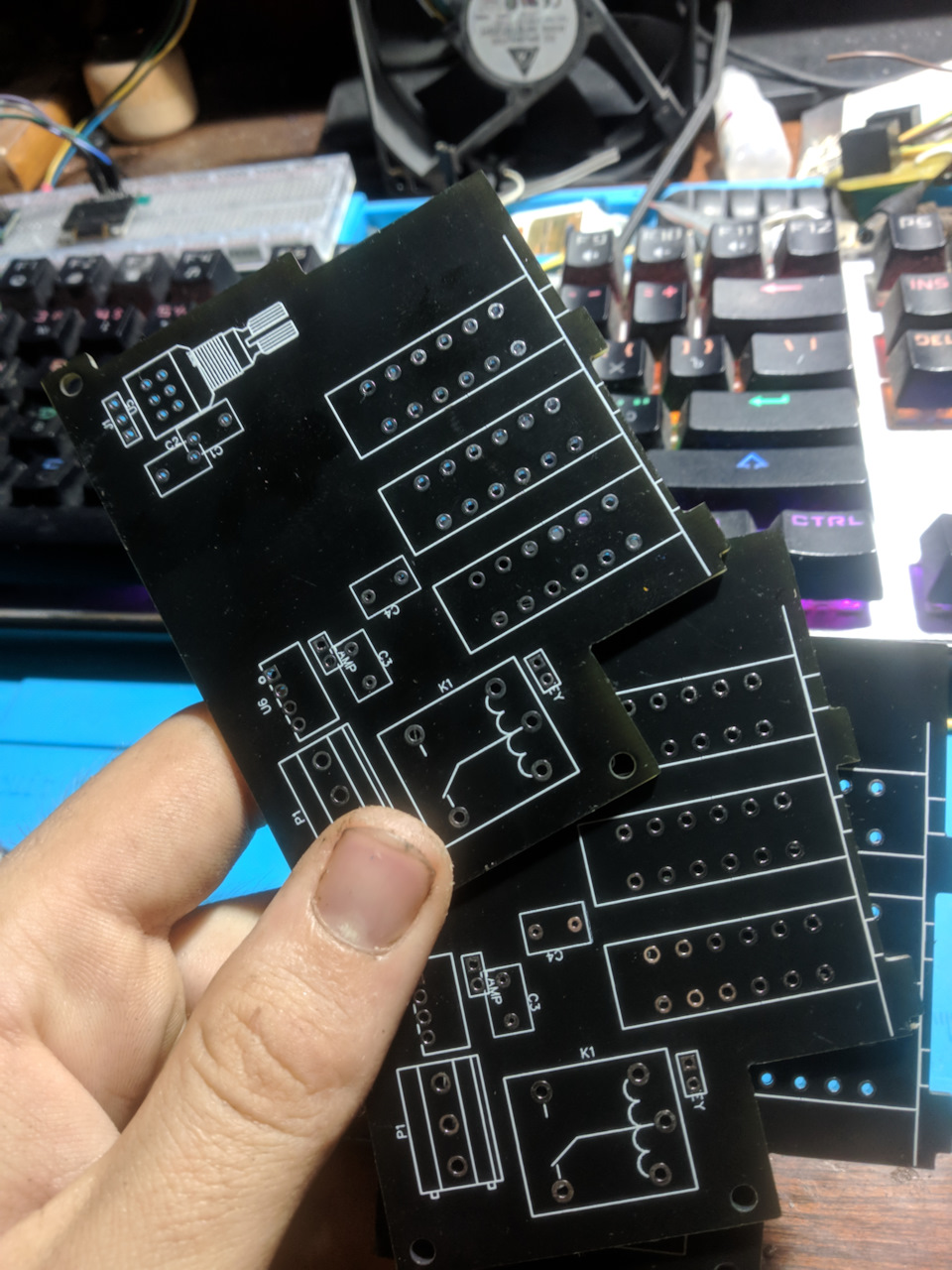

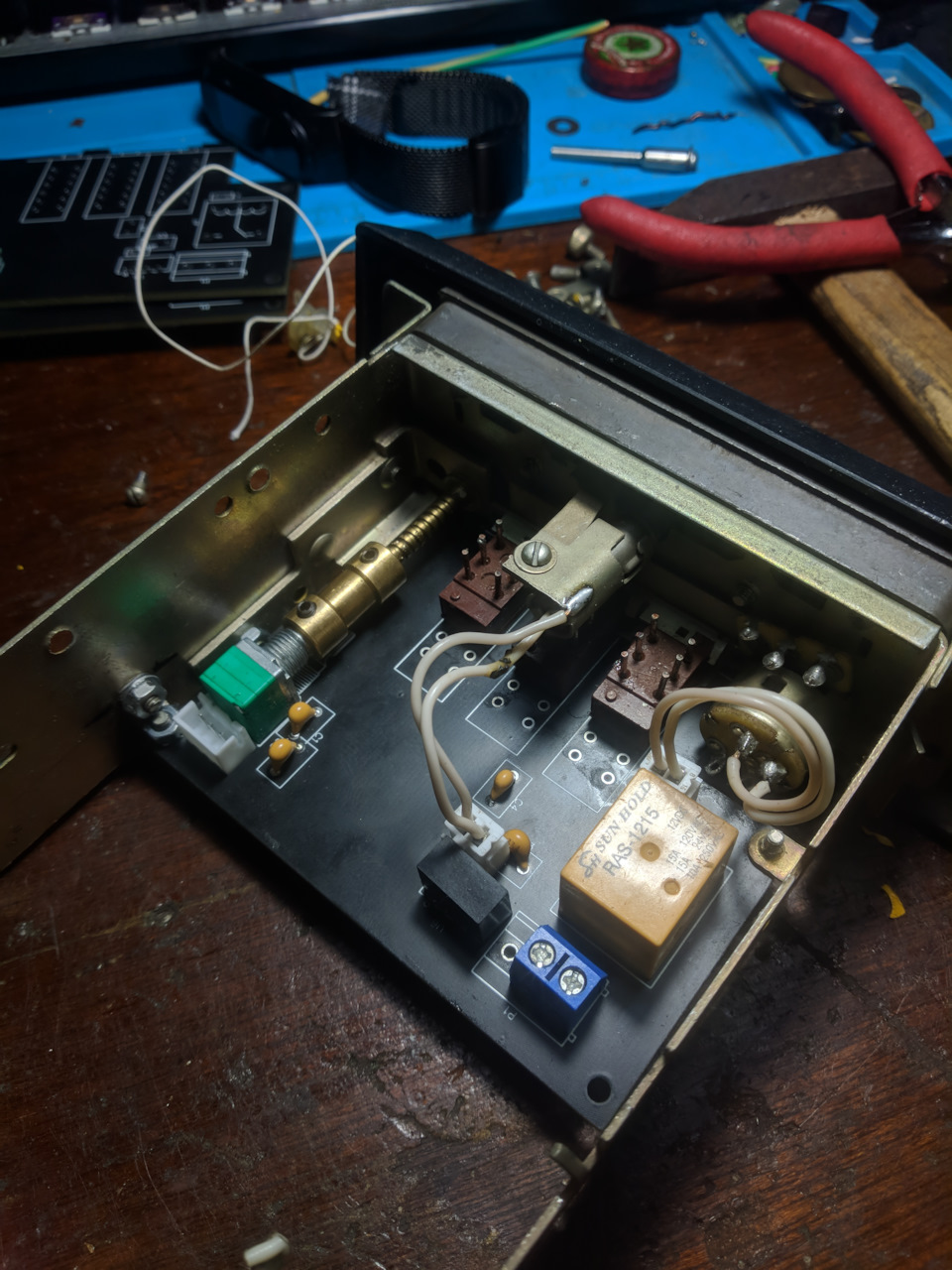

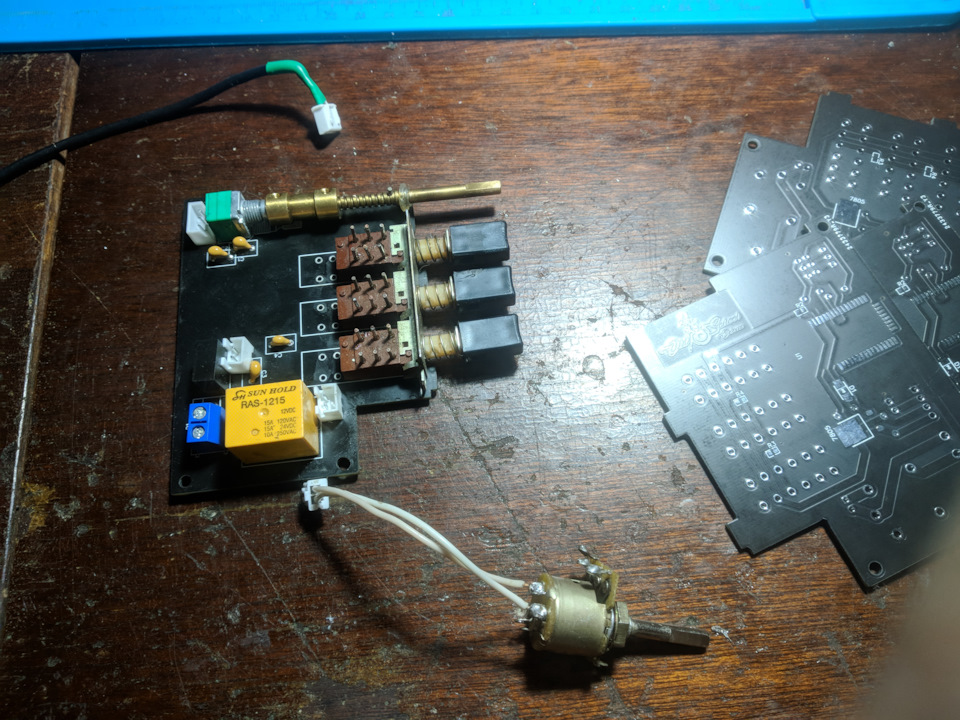

Поки ми все це робимо, до нас від дядечка Лю приходить посилка:Даліпочинаємо накидати компоненти і все пропаювати.Особливо тутрозповідати нема чого, просто дивимося фотографії, на них всезрозуміло (сподіваюся). Як можна побачити по фото, збережена навітьлампочка підсвічування. Червона смужка, яка вказувала частотупросто приклеєна на суперклей.
Приймач зроблений виключно під зовнішній підсилювач, але я думаювтулити туди щось на ват 20 на канал, в цілому цього достатньо.Китайські кричалки видають приблизно так само, навіть якщо тамвеликим шрифтом написано ПИСЯТЬ ВАТ НА КАНАЛ ПУЩЬКА! 1! 1. Воно то 50може і видасть, але то буде вже не музика :)
Елементи управління:Увімкнення здійснюється штатним вмикачем, кнопки діапазонів задіяні як трек назад, пауза і вперед, Налаштування хвилі - регулятор гучності. Так як приймач робився підзовнішній підсилювач, зробив висновок REMOTE. По суті це простоплюс після вмикача. Що на виході? На виході ми маємо зовні штатнийприймач, який ніяк не виділяється. Приймача зробив 2. Один приймачзробив про запас. Можливо займуся виготовленням на замовлення, щене знаю. Ах так, про нюанс плати, про який говорив вище:трохиперемудрив з живленням модуля, зробив трохи інакше. У новій версіїбуде стояти mini360 з гальванічною розв'язкою, це позбавить нас віднагріву встановленого зараз на платі 7805 і позбавить можливоговідключення модуля, коли на акб буде близько 11 вольт. Загалом, проблему вирішено, але на фото вона не потрапила :)
Парочка фото наостанок.Дякую за увагу!
Коментарі6
а флеку куди вставляти?
а навіщо вона? Я використовуватиму тільки блютус. Модуль підтримує юсб, але я не бачу в ньому сенсу.
а якщо смартфон відключиться/зламається/розрядиться, сам співатимеш?
Ну відключиться навряд чи. Зламається? При аварії? Мені тоді і музика не потрібна буде, або я її просто не почую. З приводу розрядиться у мене прихована зарядка є, яка включається разом із запалюванням. Один висновок йде на реєстратор , другий - на з...
ні, я повністю за синезуб, будинки на дві колонки впровадив і майфун на машині дружини, але я пару разів залишався без смартфона і флешка рятувала
ну, я особливо далеко не їжджу, та й зараз коли машина ще в підлозі зібраному стані якось звик без музики)
