Всім привіт!
Цей запис буде корисним власникам Камрі при встановленні магнітолина Андроїді
Так ось, якщо у вас при установці магнітоли Андроїд не виходитьнавчити кнопки Mode і кнопки "взяти трубку" і "покласти трубку"швидше за все це підходить під описуваний випадок
Комутація кнопок управління гучністю відбувається по 3-му піну, а Мод і трубки по 6-му є 2 варіанти розвитку подій
перший
Як ви несете блок кнопок до електрика, він допрацьовує плату ікомутація працює
виглядає доробка так

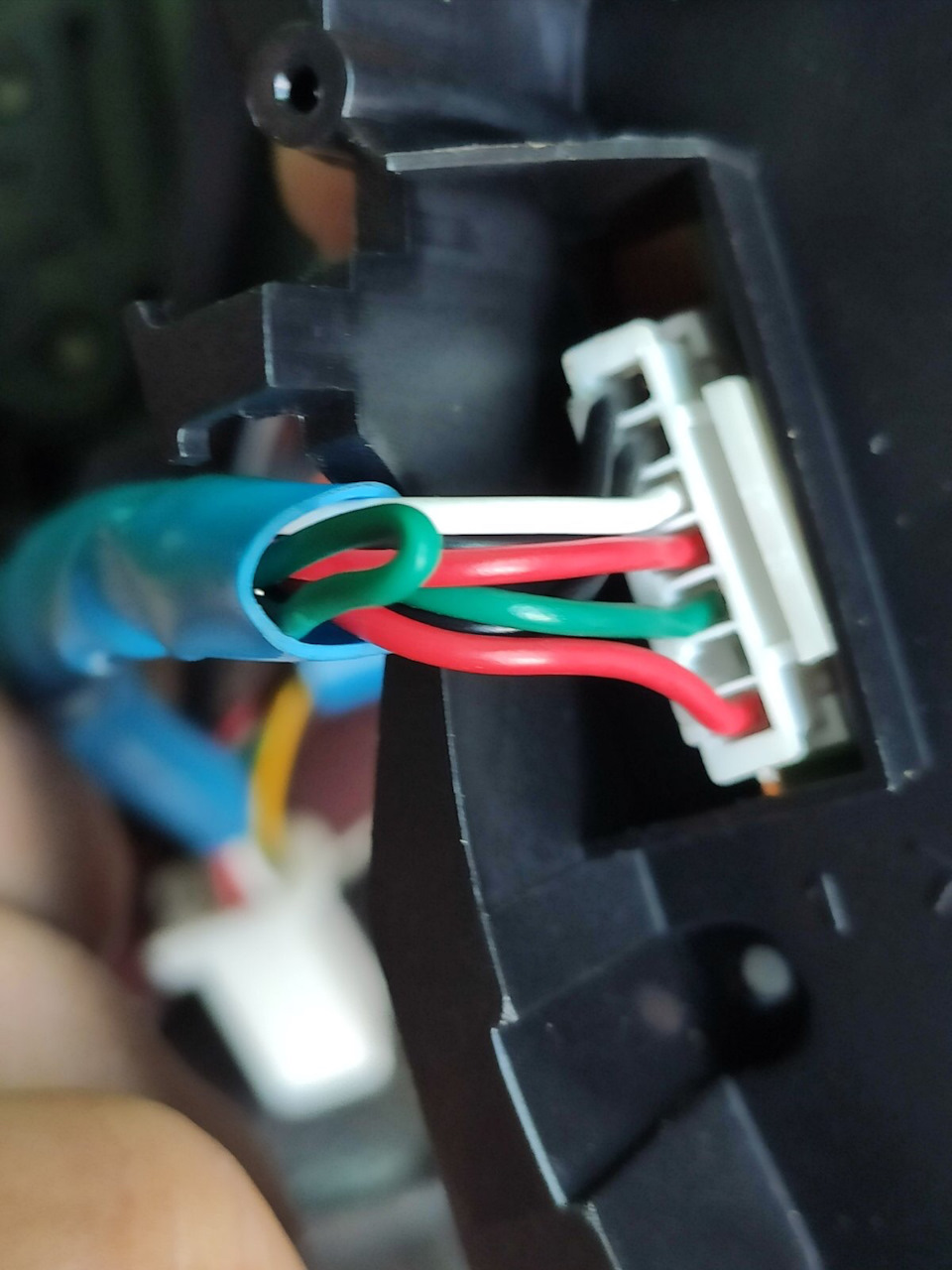

6-й пін
прибираємо 6-й провід

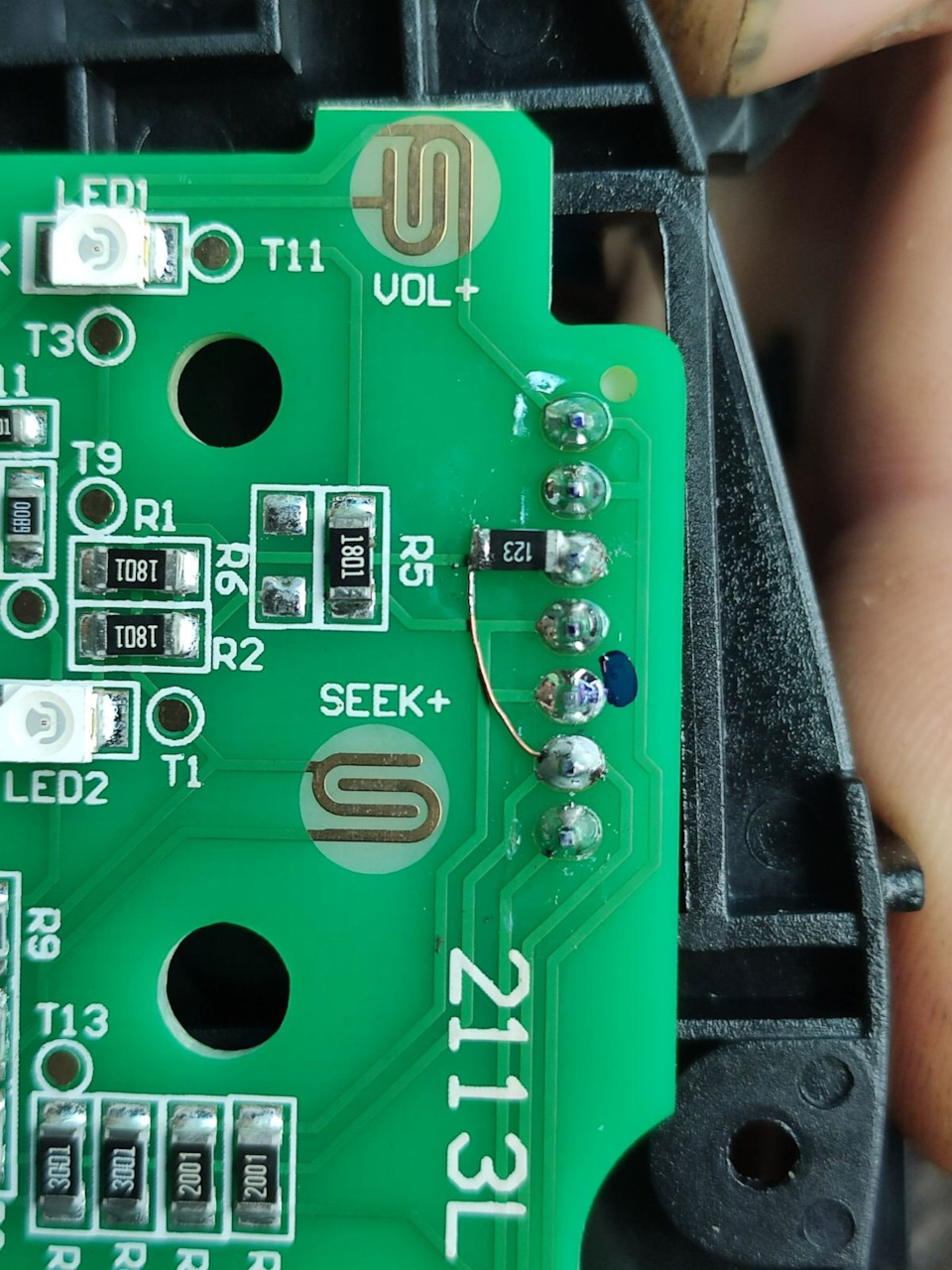

комутація на платі
Вказаний варіант був підказаний одногрупником Камрі клубу, ним жебули люб'язні надані фото виконаної роботи
Чесно зізнаюся, досвід його повторив, але вирішив трохизаморочитися і спростити реалізацію
Які висновки я зробив повторюючи досвід інших? 1/Опір з великимноміналом не дасть працювати всім кнопкам взагалі
2/а якщо з'єднати безпосередньо, без опору, але значення кнопокдублюються
3/Якщо з'єднує навісний монтаж неакуратний, гумка кнопок буде незовсім коректно відпружинювати на своє місце
Є ще один спосіб, швидший і під силу кожному, розповідаю ))
платі робити нічого не потрібно
вам потрібно опір номіналом 100-150 Ом

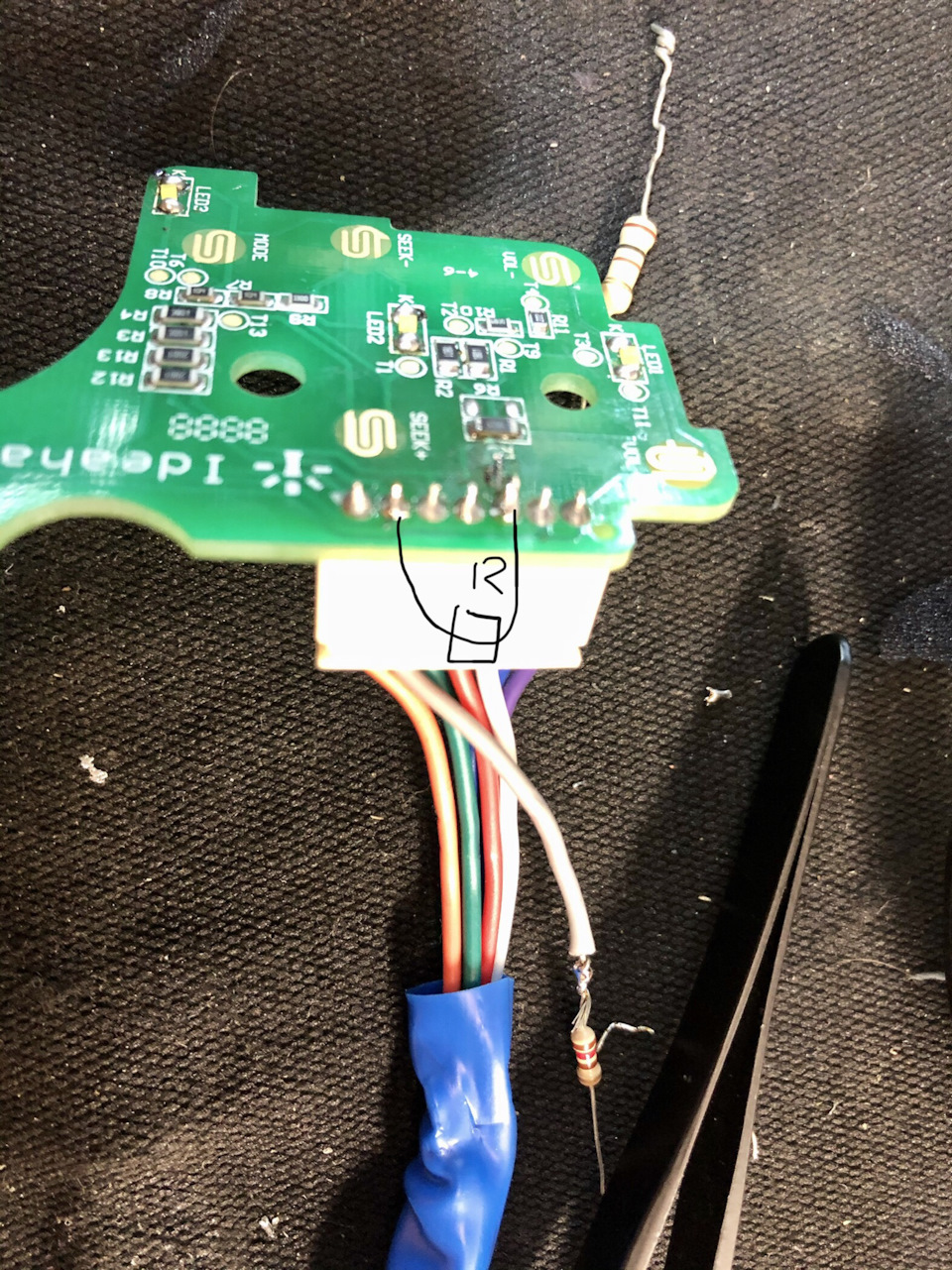

Ви повинні відрізати провід, що йде від 6 го піна, до ньогоскрутити -спаяти опір
і другу ногу опору припаяти — прикрутити до дроту, що йде на 3-йпін
вийде схематично так
зовнішня комутація
підсумок такої комутації:магнітола бачить усі кнопки, вонинавчаються без проблем
На цьому все, сподіваюся запис буде корисним
Всім світ!
