Так ось, заправний

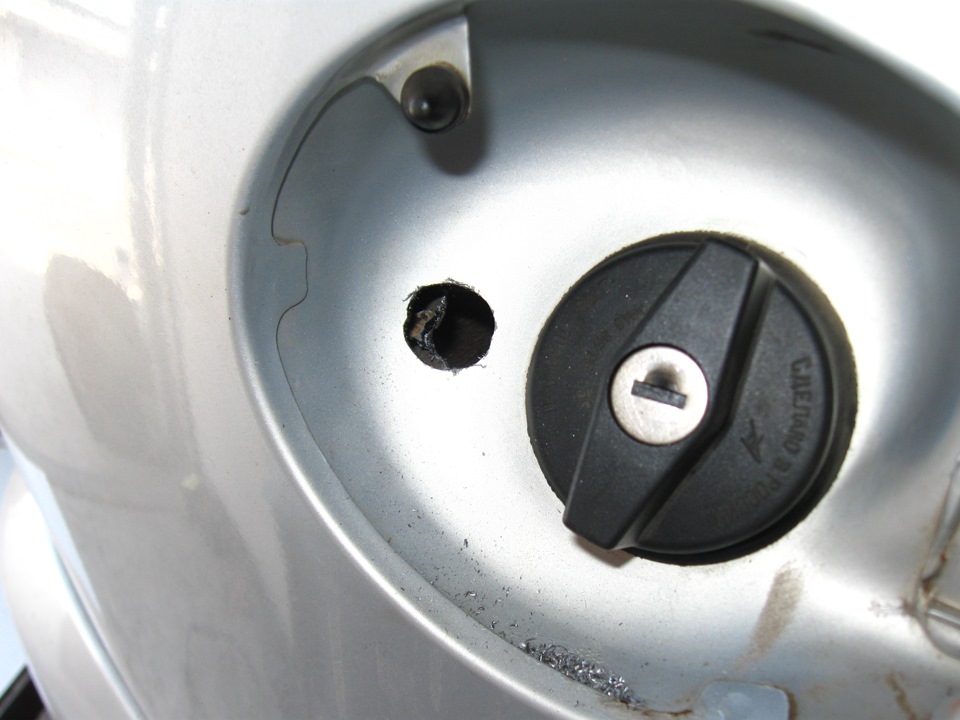

висвердлюємо, там два шари металу

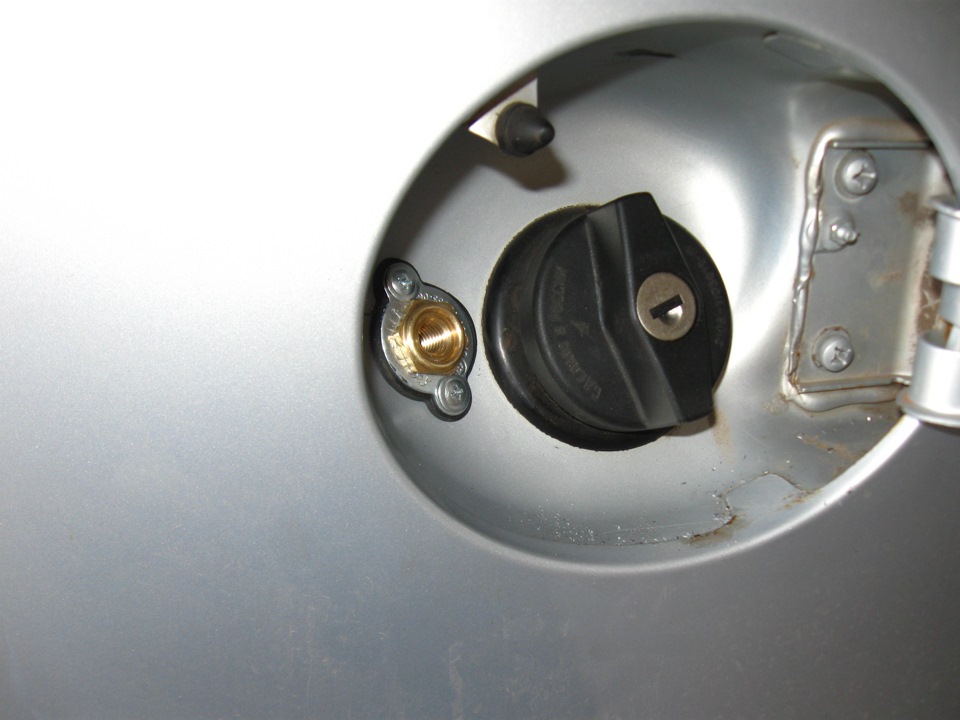

Ось заправний на своєму місці

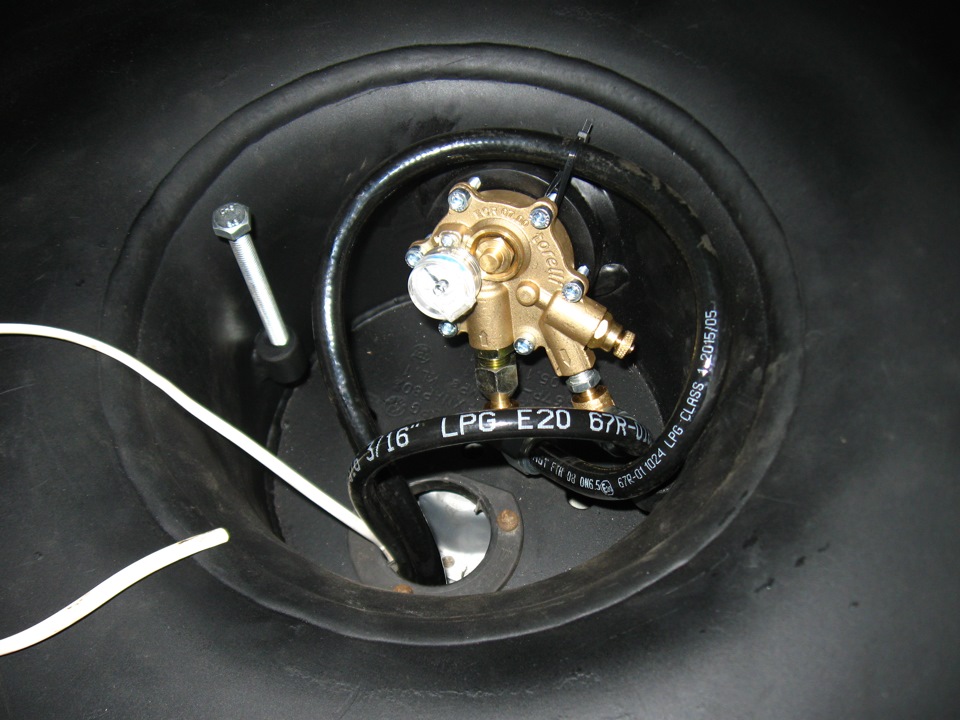

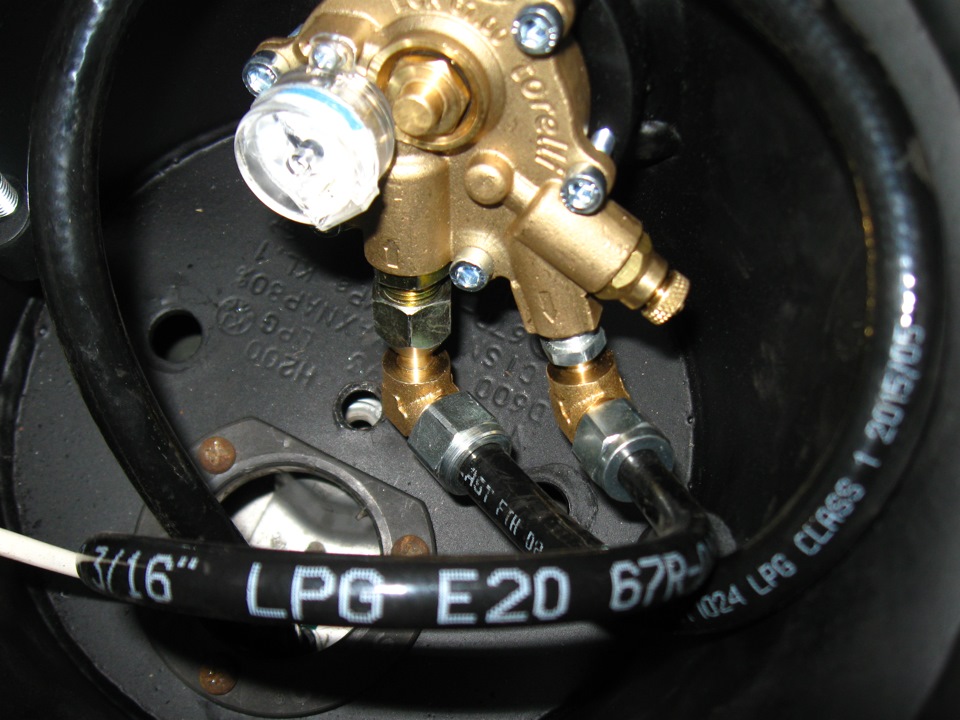

Магістраль = трубка термопластикова італійська, діаметром 6мм.Длязаправного - 8мм. Класти поряд з вихлопною трубою!

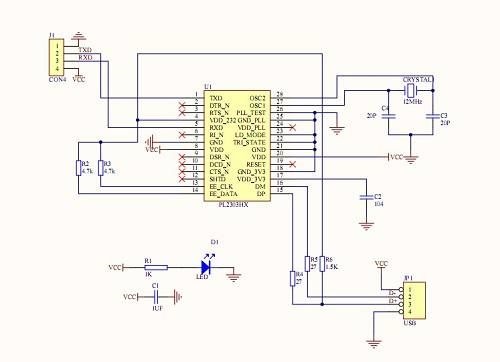

Намагаємося робити все акуратно, адже робимо для себе! подружитимозок з комп'ютером, потрібен кабель ... У своєму випадку, явикористовував Дата-кабель від старої мобілки, Samsung c230.Алеможна і від іншої USB-RS232 перехідник, для STAG-4 потрібні сигналиRx - Tx - GND, тобто. Задіяно три дроти.У телефонному дата-кабелі яприпояв три дроти, прямо до мікросхеми. Висновок 5, для передачі Tx- висновок 1, і земля - висновок - 7. Всі три дроти припаяв прямодо хустки. На газовому комп'ютері є роз'єм для налаштування.
розпинання роз'єму
Описувати процес підключення та налаштування — не буду! Доситьбагато інформації є в інеті та на Ютюбі!
Від себе додам, нічого складного немає. Завантажуємо програму дляналаштування на оф. Сайті та вперед. Для мого газового комп'ютера -www.ac.com.pl/ua/produkt/298/stag-4
На сайті є і опис по настойці.
Якщо будуть питання, ставте!
Коментарі10
Добрий день, а під термотрубку кузов свердлився? І як вентиляція зроблена? Теж думаю ГБО ставити ...
Доброго вечора. Отвір робив, ближче до центру, біля кріплення болта запаски. Діаметр близько 24мм, трубка магістралі і від заправного проходили туди.
Зрозумів, у мене якщо під отвір 45мм виходить, теж прямий поруч із кріпленням запаски, найприкріше що трохи далі вентотвір, а до нього не дотнути) зрозумів, спасибі
Привіт, Павло. Як називається роз'єм-фірма (на шурупах) - і він без ковпачка?
Привіт Влад. Я зрозумів з питання що тебе цікавить сам роз'єм підключення мізків ГБО до комп'ютера для програмування?! www.ac.com.pl/ua/produkt/298/stag-4 я його вивів біля лівої стійки, і спочатку їздив з USB шнурком (завів його прямо під водійську ...
Ну ні-на 2 фото-ато під фаркопом у мене вже дістає…
Ааа заправний?! Він йшов без ковпочка. До нього ще й перехідник по заправочному пістолеті йде.
Питання знято-купив Atiker c ковпачком-було час на Escort 2 рази міняв кульку-іржавів і стравлював
до проводки автомобіля як підключали газовий мозок? є схеми та інше?
на сайті Стагу, є pdf інструкція… там є схема… нічого особливо складного немає. +, -, лямбда, котушка, замок+ ось начебто і все
