Польсько-італійська компанія DT GAS SYSTEM, ексклюзивнимидистриб'юторами якої в Україні є "автогаз Україна Груп.
Моя ластівка пробігла на газу і саме на цій системі вже 146 тис км, і все було добре до того моменту, поки не посипалася підкапотнапроводка в районі колектора, що відповідає за котушки запалювання іроботу інжекторів. З приводу її заміни я вже писав у своємублозі.
Далі опишу та викладу посилання на ПЗ та інструкції з даногообладнання, а також проблеми та варіанти їх вирішення якимистикався в процесі експлуатації. Так що інформація періодично націй сторінці буде оновлюватися, слідкуйте за оновленнями, дописуйтев коментарях свої спостереження та їх рішення. Налагодженнямгазового обладнання необхідно викачати та встановитипрограму:GasTech-2.22.60.0+Drivers_install.exe (13, 3Mb), є версія2.22.70.0, але в інтернеті ще не знаходив на неї посилання таперебрести Адаптер діагностичний для ГБО (вартість у діапазоні 100до 200 грн., краще купувати якісний кабель, щоб уникнути проблем намайбутнє.). .com.ua/programma/g…ech/GasTech-2.22.60.0.exe

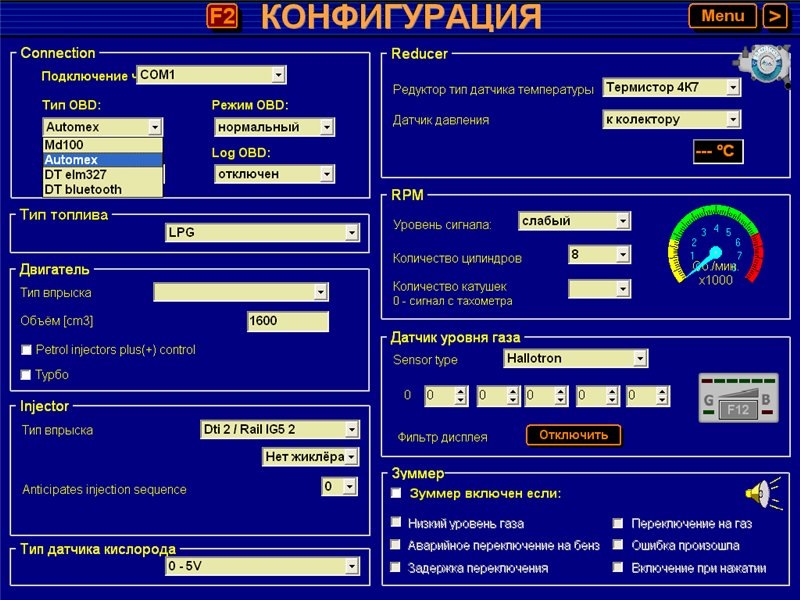

Стартова сторінка програмного забезпечення GasTech-2.22.60.0 длягазового обладнання DT Gas System

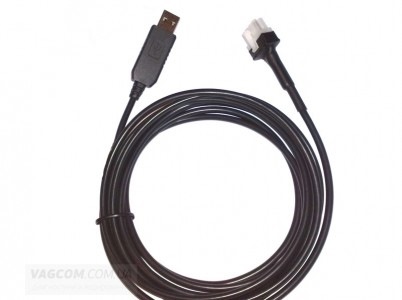

Кабель для підключення до мозкам газового обладнання

Алгоритм налаштування нормального режиму.
0.Купуємо та встановлюємо свічки DENSO TT (близько 200 грн.)
< 1.Offset=0(! ).
2. Автокалібрування стоячи на холостому ходу.
3. Автокалібрування на ходу під навантаженням.

Їздим. Якщо є проблеми - повторюємо 2 і 3.
Рекомендується повторити 2 і 3 через 1000 км після першоїнастройки.

Параметр offset має діапазон -3 .+3. Його краще залишити = 0. Длязміни динаміки на оборотах понад 2500 (уже після налаштування заалгоритмом вище) є параметр kb, його значення знаходиться вдіапазоні -100.+ 100. Рівняння

Розрахунок часу упорскування ГАЗ = (час упорскування бензин * Mult+ offset + offset коригування)*коефіцієнт коригування.

Коефіцієнт коригування та offset коригування вважає система напідставі температури, тиску газу та якихось інших факторів — ми наних впливати не можемо.

Залишається підібрати два параметра Mult і offset і потім, якщотреба поправити kb.Я припускаю, що заниження kb зменшитьвитрату.

Проблеми та їх вирішення:
Проблема 1.< /b> Машина чхає на холостому ходу, глухне, злегка сіпається
Рішення 1. Ймовірно дуже бідна суміш — збагатити суміш упроблемному діапазоні

Проблема 2. Машина сильно смикається при натисканні нагаз.
Рішення 2. Ймовірно, дуже багата суміш — об'єднати суміш упроблемному. Діапазоні

Проблема 3. Машина сильно смикається при розгоні і невистачає потужності двигуну.
Рішення 3 . Хід форсунок повинен бути в діапазоні від 55 до47 не пам'ятаю в яких одиницях вимірюється, на зразок мм.

Проблема 4. > У салоні відчувається запах газу.
Рішення 4. Треба замінити шланги, оскільки згодом вонидубіють і тріскаються, що призводить до витоку газу.

Проблема 5. Машина з ранку заводиться з другого, а то йтретього разу і при цьому чхає.
Рішення 5.< Швидше за все проблема з редуктором і вінстравлює газ у колектор, що і призводить до того, що двигун незаводиться відразу і виганяє газ, а потім тільки заводиться набензині. Життя прокладок у редукторі, залежно від якості газу від70 до 100 тис пробігу, але в середньому в районі 70 ти необхідноробити ремонт редуктора змінюючи ремкомплект резинок, абовстановити новий редуктор.

Проблема 6. Збільшення витрати газу.
Рішення 6. Необхідно дивитися газові форсунки, можливо знадобитьсявстановлення ремкомплекту, при більшому пробігу необхідна замінапланок і самих форсунок.

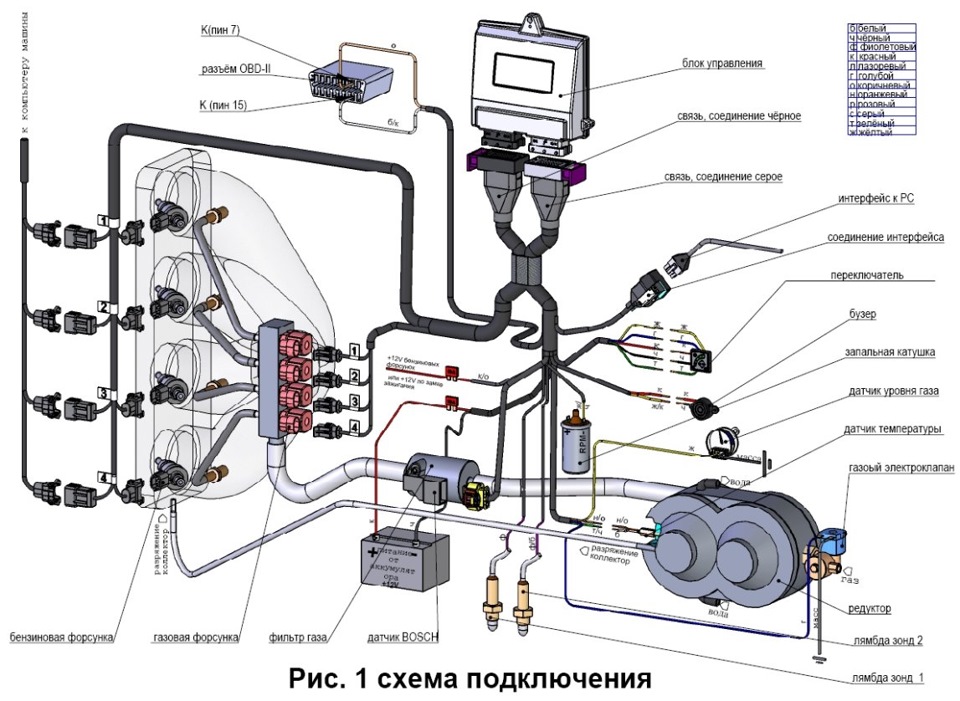

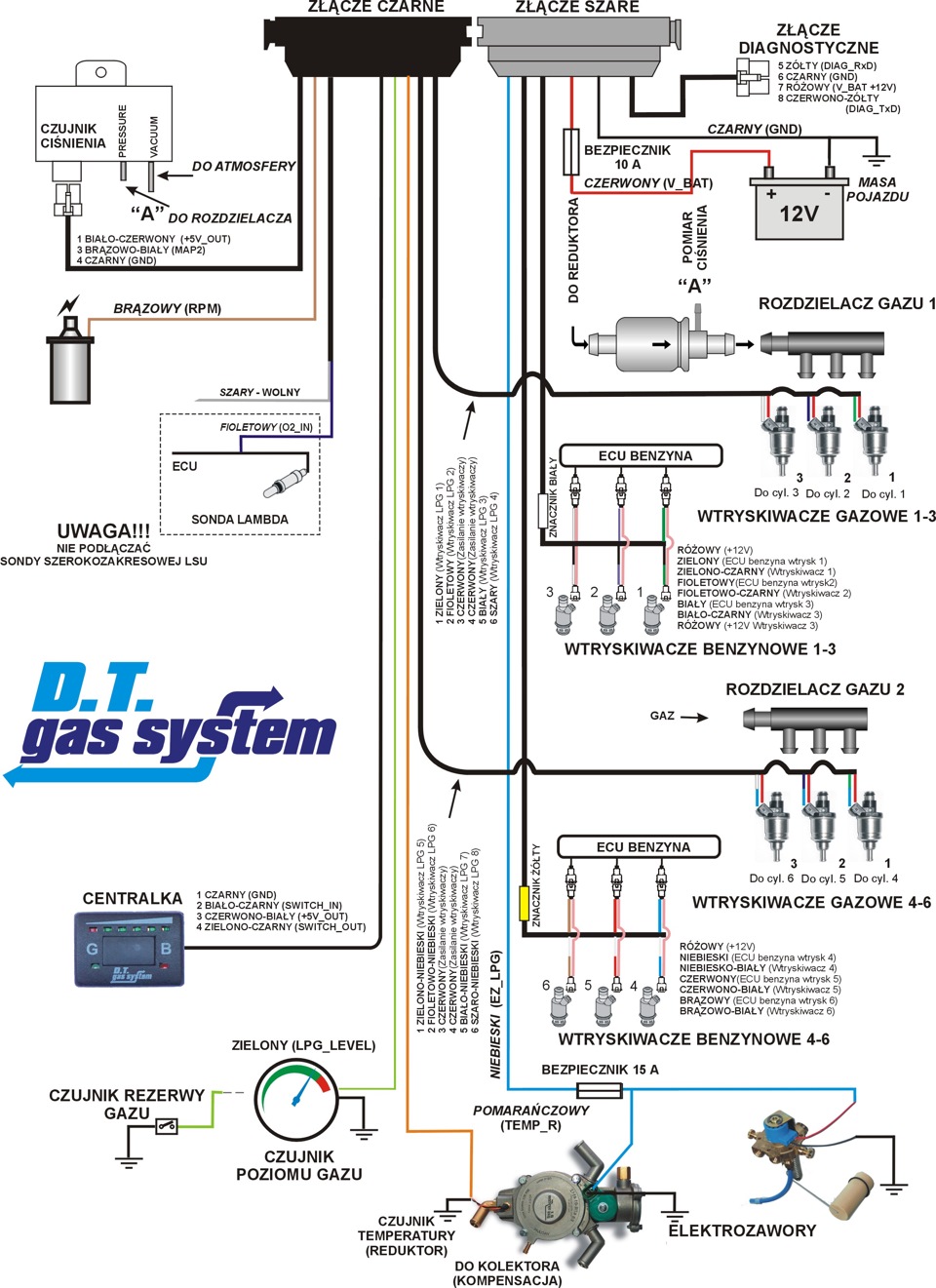

Електрична схема підключення обладнання в машині до 6 циліндровогодвигуна. (2Mb, посилання наінструкцію:lanos.com.ua/forum/upload…0-81215500-1301574521.ipbвідкривається з розширенням "ipb", але можна зберегти та змінитирозширення на "pdf")
< /p
Технічні дані … 6
2.Дія системи … 7
Призначення систем … 7
Відмінності між системами „GT 400S” та „GT 700S”… 9
Нові інжектори GreenTech та BlueTech … 9
Датчик тиску газу у фільтрі летючої фази … 10
Температура редуктора… 10
Швидкість оборотів колінчастого валу двигуна… 10
Центральне управління … 10
Сигнал датчика кисню … 12
Управління газовими електроклапанами та бензиновими інжекторами …12
Рівень газу в баку … 12
3 . ОПИС УСТАНОВКИ … 13
Схеми установки… 13
Установка (інсталяція) клапана заправки пального… 14
Установка (інсталяція) газового балону… 14
Установка редуктора … 14
Установка (інсталяція) регулятора в камері двигуна … 15
Підключення сигналу швидкості обертів… 15
Підключення датчика кисню (зонд ламбди) )… 15
Підключення датчика рівня газу в баку… 15
Підключення газових електроклапанів … 15
Встановлення фільтра летючої фази газу разом із розподільником…16
Підбір, інсталяція та підключення інжекторів… 16
Підключення датчика температури випарника … 17
Установка та підключення датчика тиску … 17
Установка та підключення центрального управління … 17
Підключення живлення … 17
Установка запобіжників… 17
4. ПРОГРАМУВАННЯ ТА КОНФІГУРАЦІЯ РЕГУЛЯТОРА… 18
Опис програми калібрування… 18
Вікно головного меню … 19
Вікно Конфігурація… 21
Okно Kaлібров … 23
Okно Візуалізація … 25
Okно обміну даними … 26
Okно Опції Програми … 27
Okно Діагностика … 27
Калібрування систем GT 400S та GT 700S… 28
Калібрування „Обчисли”… 29
Калібрування „На холостому ходу” … 30
Калібрувальне водіння без OBD… 31
Калібрувальне водіння без OBD корисне для калібрування транспортнихзасобів не мають системи бортової діагностики ODB. Даний вид
калібрування рекомендується також якщо транспортний засіб маєсистему OBD, але показники виправлень ін'єкцій бензину (короткострокові та довгострокові)
недостовірні. Калібрувальне водіння без OBD доступне для версії GT400S
після натискання клавіші „Калібрувальне водіння” у вікніКАЛІБРОВКА, а
також у версії GT 700S за натисканням клавіші „Калібрувальневодіння” у вікні
КАЛІБРУВАННЯ та вибору опції „без OBD”. … 31
Калібрувальне водіння з OBD … 32
Зміни на карті коригувальних коефіцієнтів … 34
Аварійний пароль … 34
Встановлення драйверів для діагностичного інтерфейсу OBD AMX530 …35
5. Інструкція встановлення датчика вимірювання рівня LPG … 38
6. Обслуговування системи… 39
Рекомендації виробника… 41
Актуалізація програмного забезпечення … 41
Актуалізація калібрувального програмного забезпечення… 41
Актуалізація firmware драйвера … 41
7. Додаткові зовнішні пристрої … 42
