Контроль рівня газу в балоні під час заправки

Пасхальна заправка газом здорово спантеличила.
З'явилися підозри, що обдурили за схемою з паровідділювачем.Заправка тривала довго і відсікач не спрацював.
А працює така схема тому що багато водіїв не контролюють рівеньгазу в балоні під час заправки. >
1 шкала wpgh-1 датчика на мультиклапані у балона
2 шкала кнопки led-300 біля керма
3 значення напруги датчика рівня у додатку stag mobile на телефоніпри підключенні по bluetooth до контролера

Треба звільняти багажник щоб дістатися до 1-го варіанту.2-й варіантнеточний.3-й варіант вимагає включене запалювання.

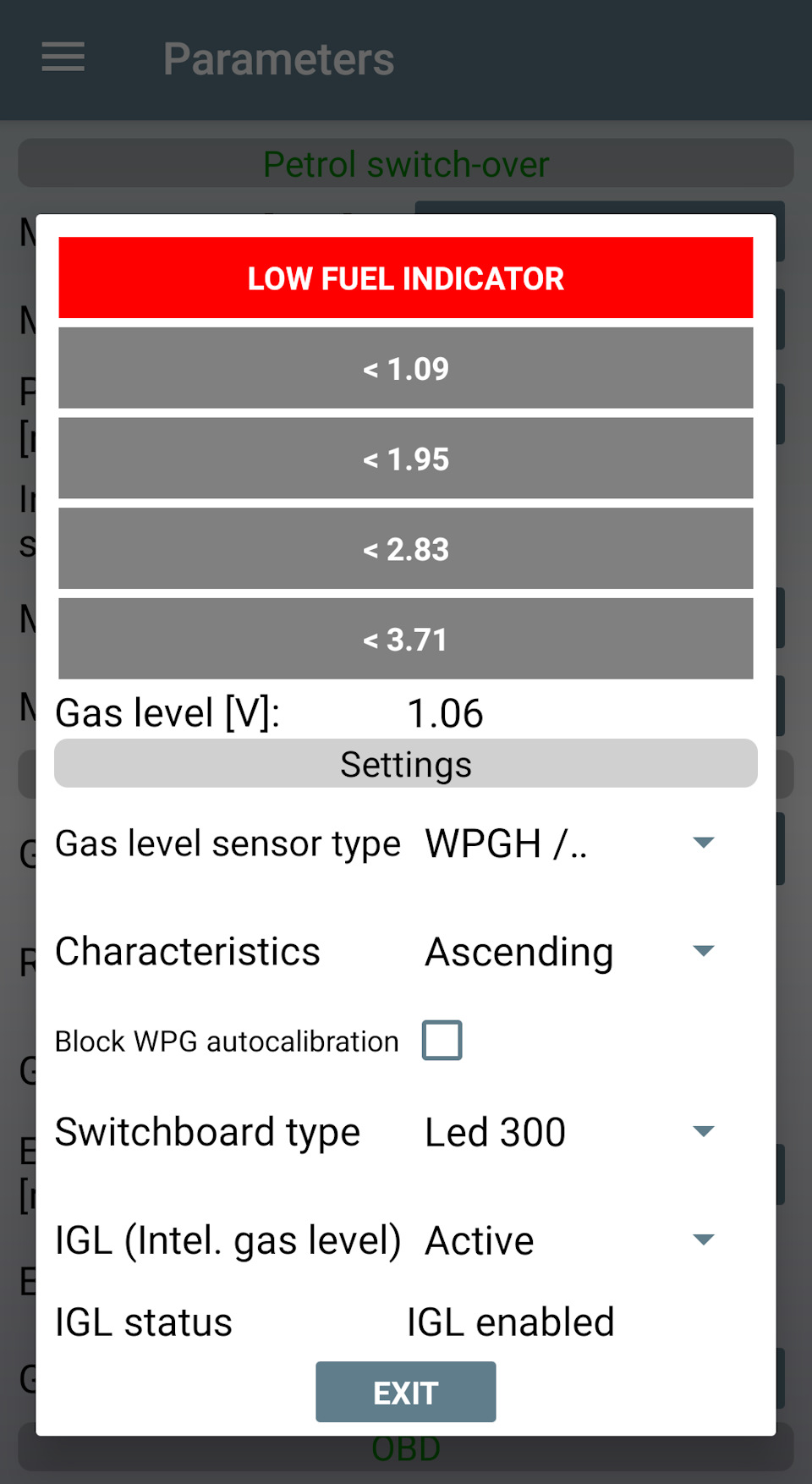

меню налаштувань датчика рівня, Gas level показує поточну напругу здатчика рівня
br/>
При вимкненому запаленні напруги живлення на датчику немає. Требабуло десь його взяти. Колись дружина висмикнула ключ із першогоположення замку запалювання і я вирішив взяти 12В із розетки. Щобне розбирати обшивку використовував вилку від китайського налобноголіхтарика. На живлення до датчика поставив діоди з обох сторін.

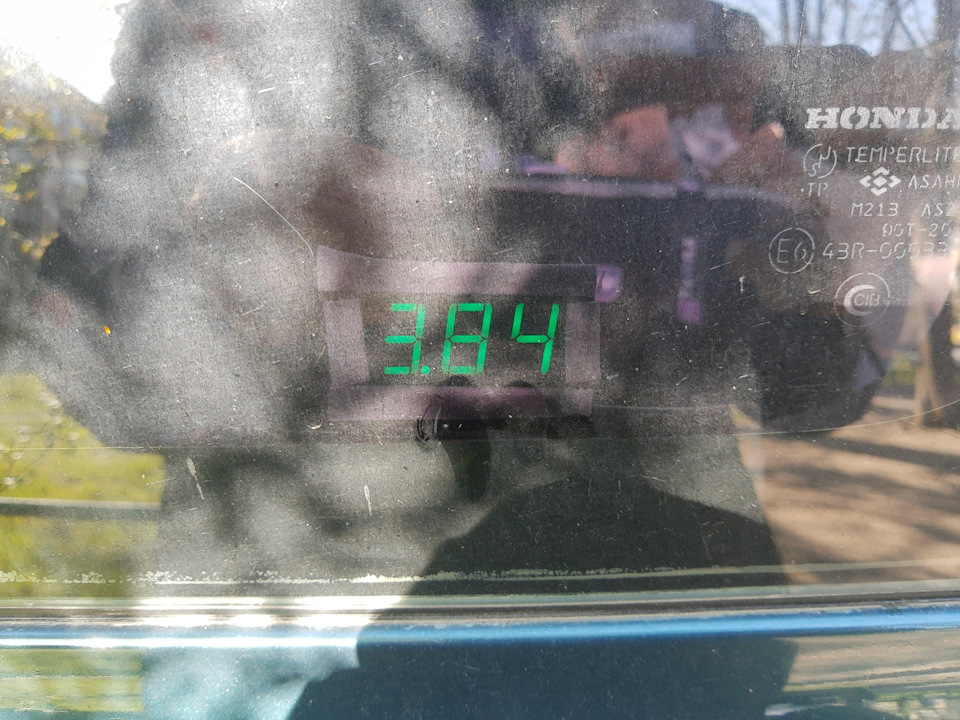

Разом вольтметр показує якщо вставлена ​​вилка від нього в розеткуі якщо ключ повернутий в 1 або 2 положення.

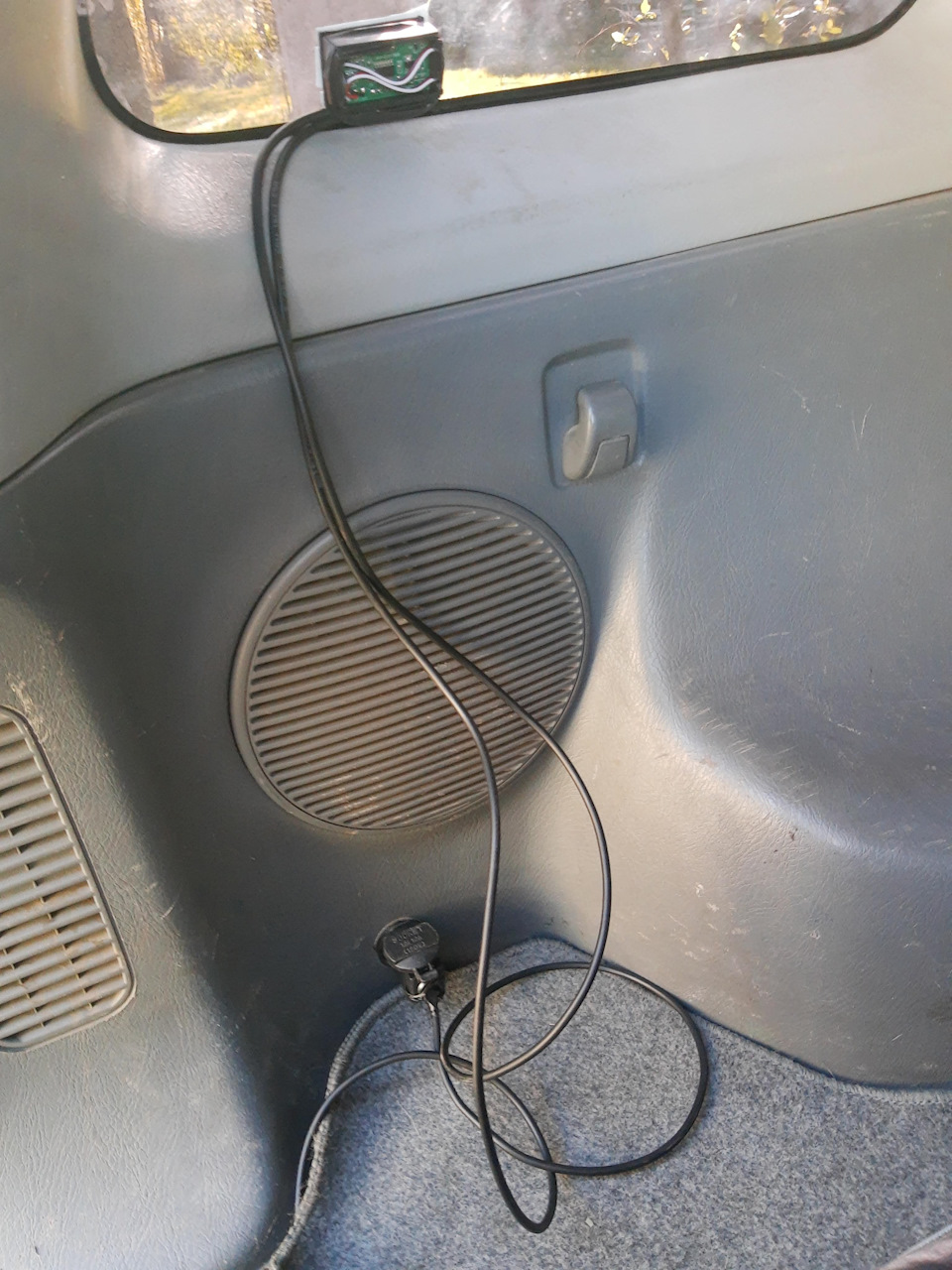

Легко складається у бічну нішу, коли не потрібен.
За естетикою потрібні доопрацювання, але немає на це часу табажання.

проводи назовні, брр
зовні
Зв'язався з менеджером заправки. Домовилися про зустріч. Осушив бакта приїхав на заправку. Прослухав лекцію не особливо вникаючи.Заправився на тій самій колонці. Напруга на вольтметрі росла іцього разу на колонці спрацював відсікач вчасно. Витрата миттєвовпала :)
