Геть зелень! Пересвіт салону. Частина 6.

Всім привіт!
Нарешті я домучав приладову панель.
Вона була розібрана приблизно з півроку тому. Я переконався, щоштатні шкали для SG9 зроблені так, що пересвітити їх шляхомзвичайного здирання зеленого світлофільтра зі зворотного боку шкалине вийде, бо одна шкала, а саме тахометра, на якій зеленийсвітлофільтр нанесений не зі зворотного боку, як на інших шкалах, азрадливо причаївся з лицьової сторони під шаром чорної та білоїфарби.
Вихід був підказаний товаришем denisdd, а саме — виготовити шкали знуля.
От до цього довго руки не доходили. Але тут мені на очі потрапилооголошення Олексія.
Зв'язалися, узгодили всі питання.На все-про-все пішло меншетижня.
На іконках — прозоре, на шкалах — кольорове.

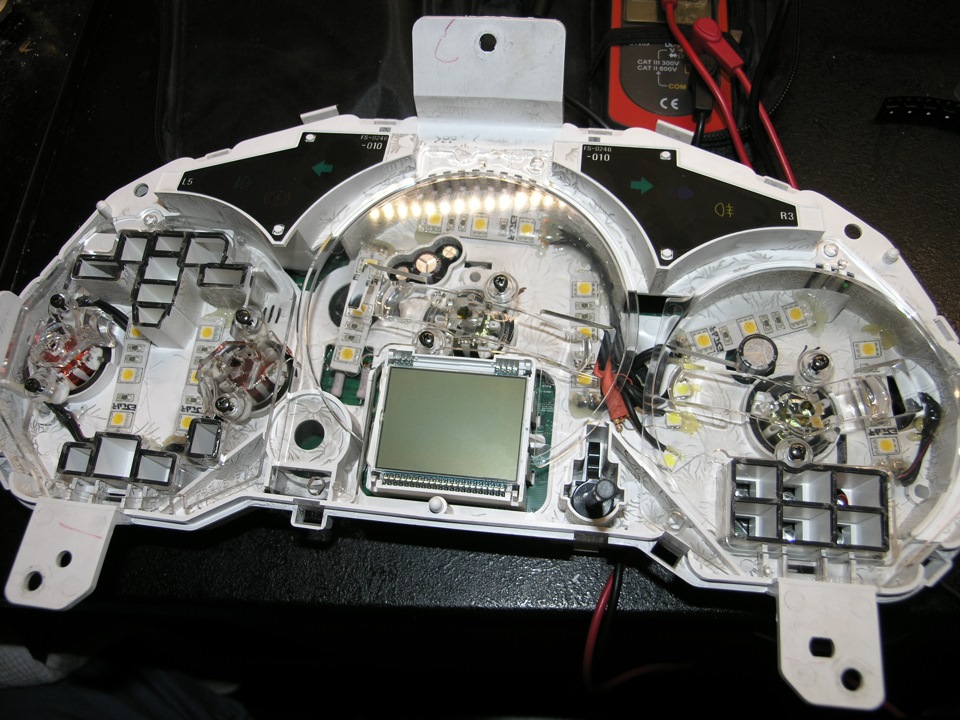

Під шкали — ясна річ, світлодіоди.
Використовував стрічку.Знаю, що колгосп, але свої функціївиконує.

Під кожною стрілкою - білі світлодіоди Стрілки, звичайно, вогнем негорять, але підсвічені рівномірно.
Під прозорі іконки - необхідно ставити світлодіоди в колір. Добре, що таких іконок виявилося всього дві.
На панелі скрізь кольорові світлодіоди, крім покажчика батарейки таABS.

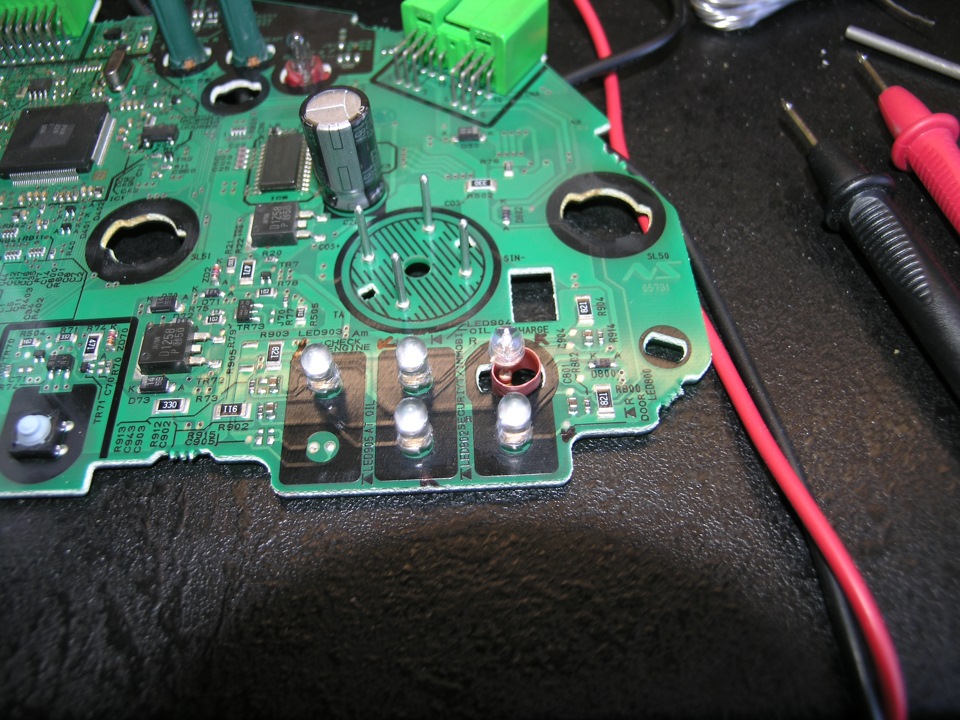

Червоний світлодіод на місце лампи батарейки

І ще пара лампочок на іконці CRUISE/SET, але їх перепаювати нестав, а просто натягнув на них зелені гондончики, що залишилися відпопередніх пересвіток.

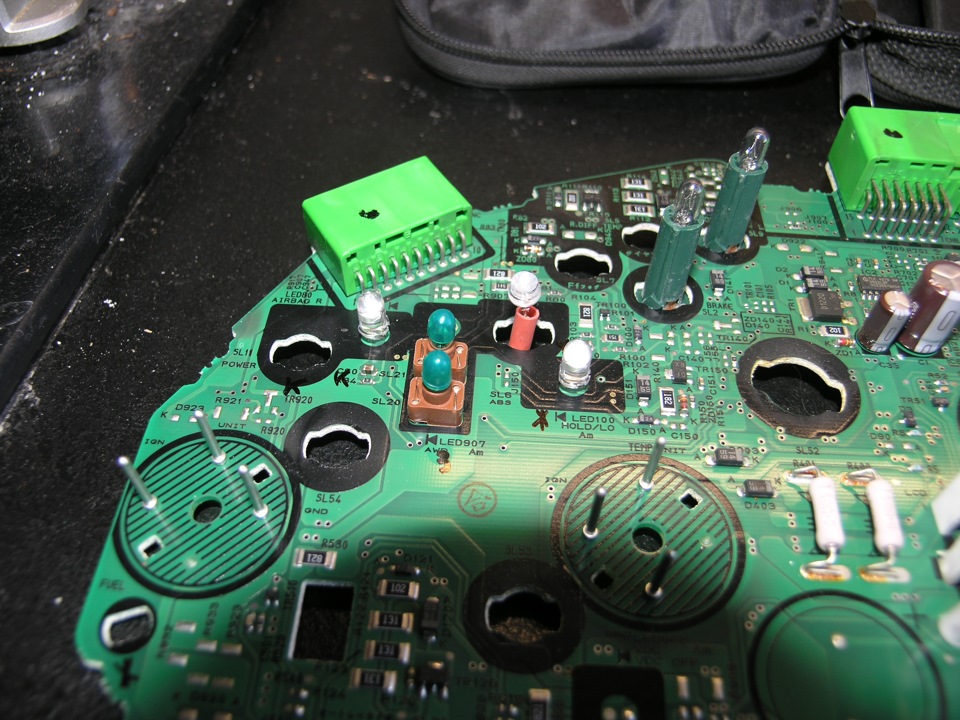

Світлодіод лампи ABS і лампочки круїзу
Тепер дисплейчик.

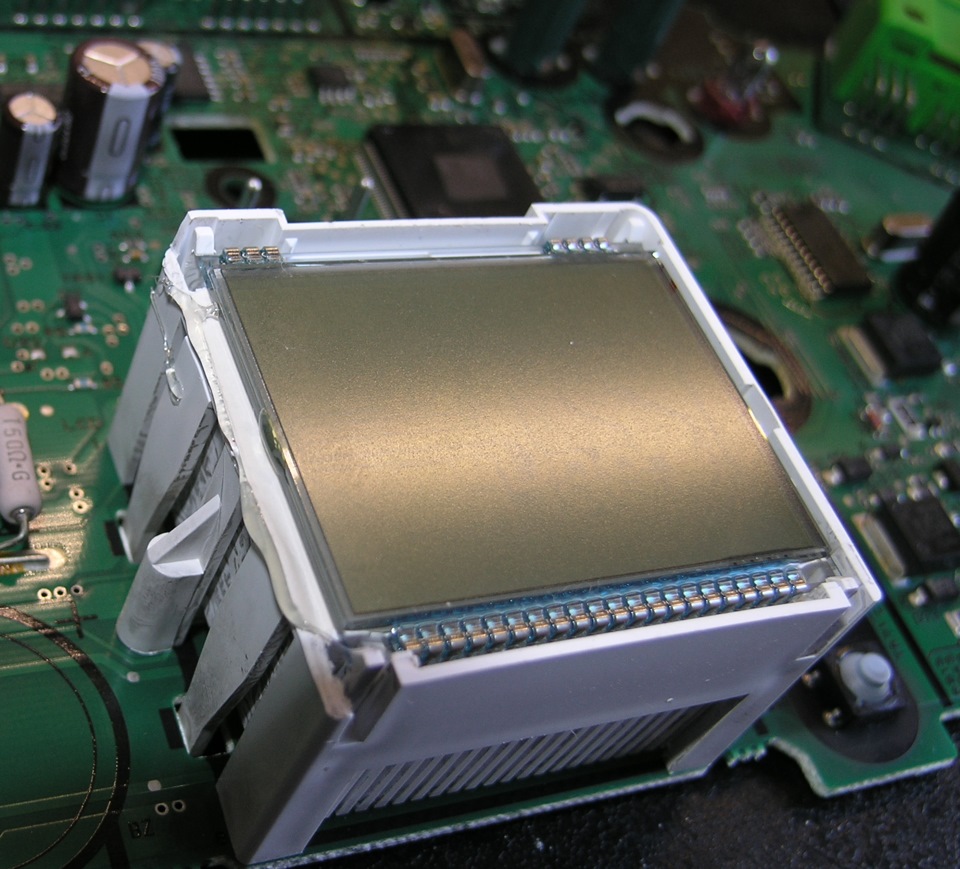

Тут було просто. Щоб не випоювати весь дисплей, виламав шматочокбоковушки і через неї витяг зелений світлофільтр. Він такий самий, як і на годиннику, тільки більший.
Зліва — виламаний шматок білого корпусу дисплея.

Пробував червоні світлодіоди, але позбутися точкового засвітленняна екрані, як у випадку з годинником не вийшло.
Вирішив поставити в підсвічування SMD-світлодіоди білогокольору.

А світлофільтром-розсіювачем послужив шматочок папірця відрепетувала. Ні плям, ні засвітів!
Залишилося тільки плавне розпалювання та регулювання інтенсивностісвітіння додати.
Але про це трохи пізніше.
