Підсумок виконаної роботи
Давненько думав про пересвіт салону, але все ніяк руки недоходили до цієї справи.
>
Основну інфу взяв звідси.
Кнопки, регулятор підсвічування, магнітолу паяв сам. Emidex Михайловиконав усе красиво, якісно та дуже оперативно, за що йому великеспасибі, так само йому відправив панельку від клімату та платууправління склопідйомником та центральним замком.

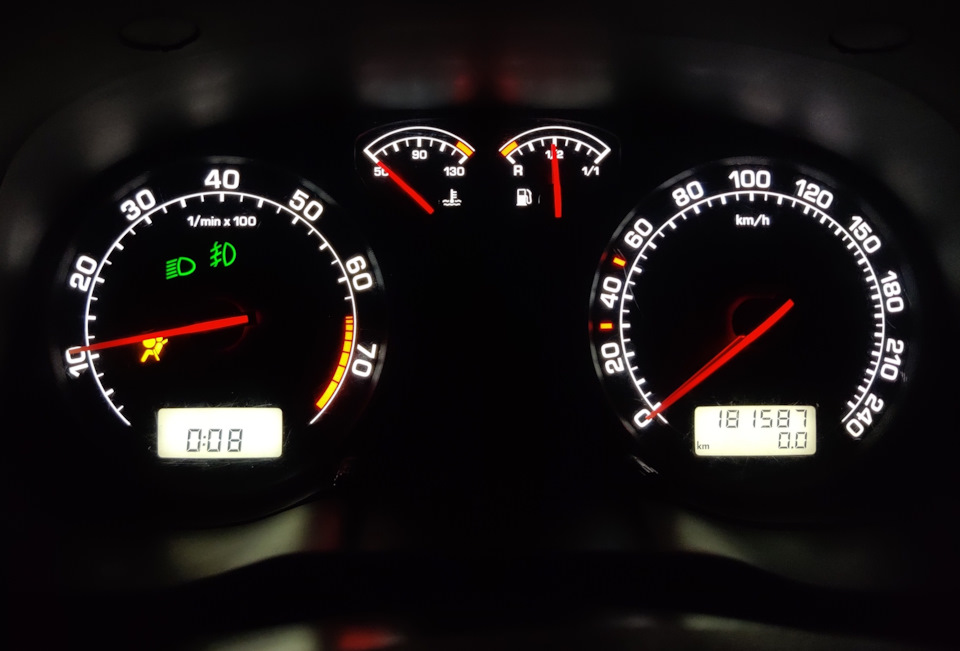

> Пересвіт від Михайла з Дніпра

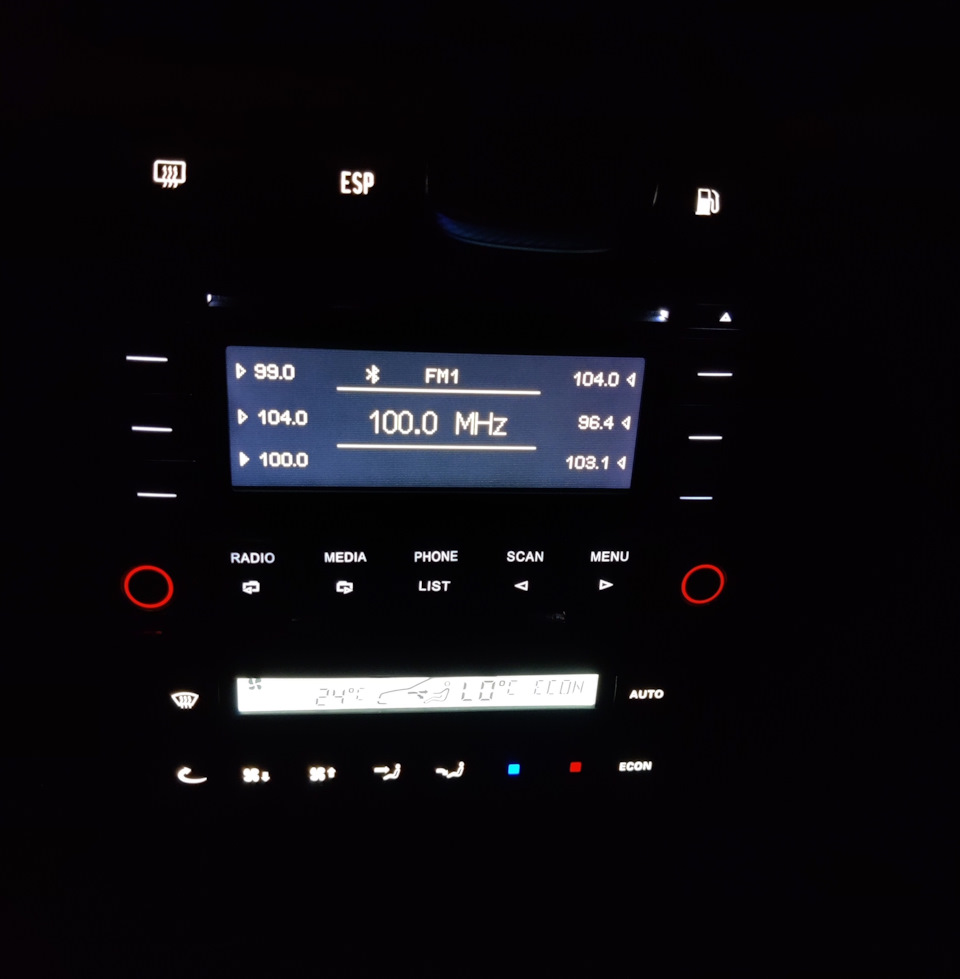

А ось моя робота — кнопки і мафон.

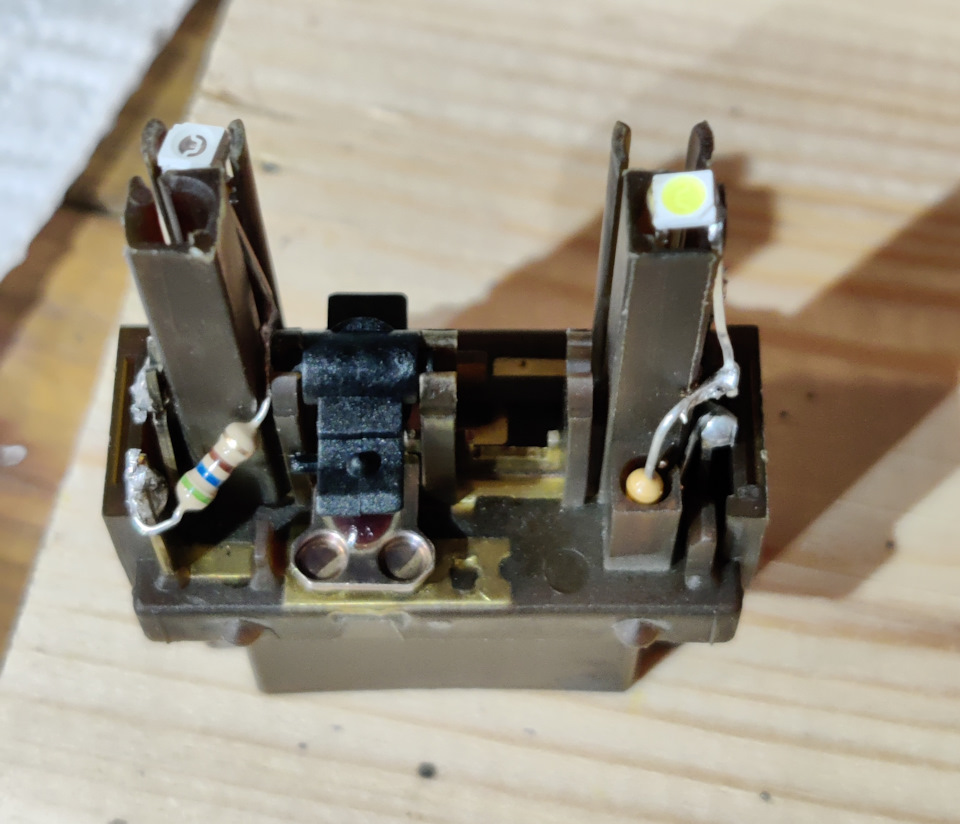

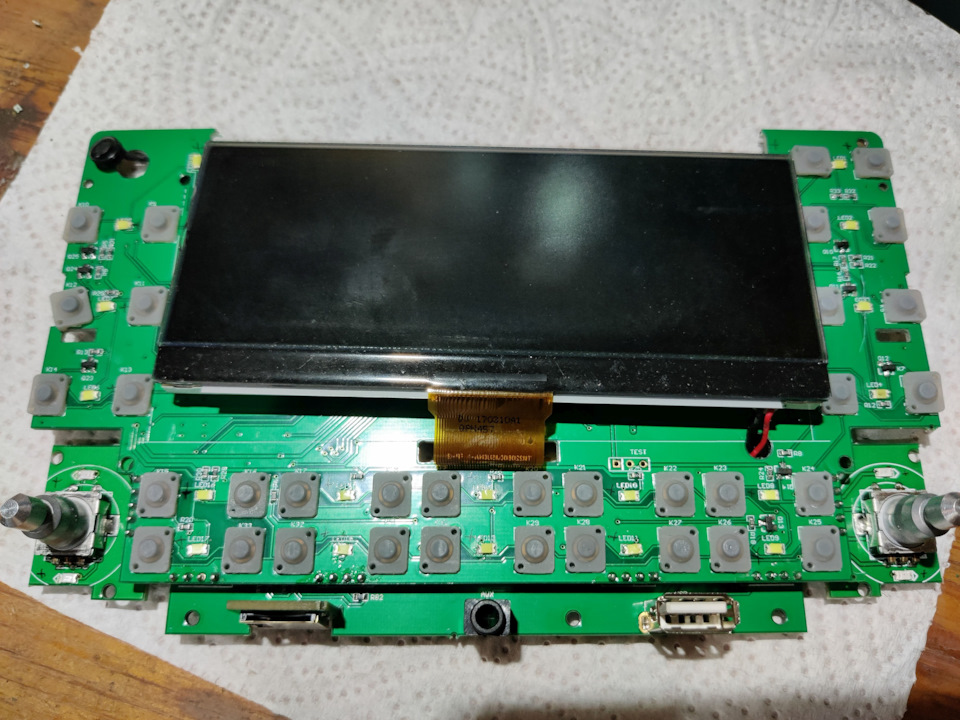

Плата з китайської магнітоли RCN Розбирається все просто. До цієїсправи Обов'язкова умова — перевірка полярності діодів Діодивикористовував 1206 білі і червоні. . Індикацію ВКЛ підігрівузаднього скла теж перепаяв на діод (впаяв опір 560 Ом). Так самоперепаяв кнопки склопідйомників і впровадив підсвічування ручок.Для цього використовував діоди на12В і живлення підключив черезроз'єми (для зручності) у проводку підсвічування кнопки. Світловийшло яскравим — затемнило діод маркером, можливо ще впроваджурезистор у кожний діод. Діодів магнітоли не змінювалася, а замінімальної яскравості включалася світломузика всіх діодів таекрану мафона. Довелося живлення підсвічування магнітоли відключитивід + підсвічування бортової мережі автомобіля і підключити до +який з'являється при ВКЛ запалення.

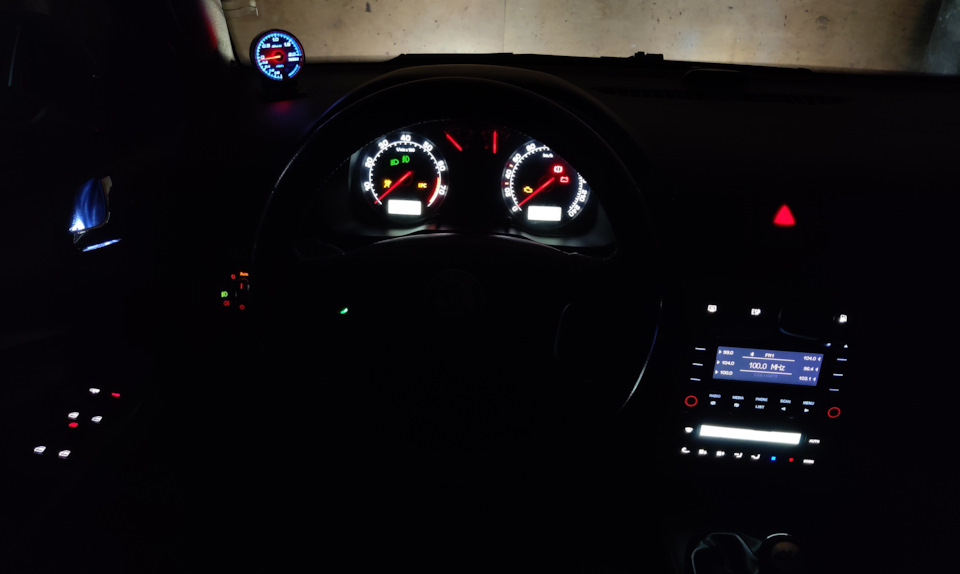

У результаті вийшло дуже красиво. На мінімум і тому установкарегулятора яскравості підсвічування обов'язкова. Вдень можнадодавати на середину-максимум.






Коментарі9
Привіт! Гарно вийшло! Якісно )Я залишив все в стоку ... Є питання по RCN 210, вдалося розібратися з налаштуваннями підсвічування? Там в інженерному меню є налаштування яскравості екрану при включенні габаритів, а ось кнопки горять при цьому на всю.
Коли я поставив цей мафон, то розбиратися з підсвічуванням не хотів, тому що ще тоді планував зробити повний пересвіт. І потім щось вирішувати. Пересвіт зробив. З режимом світломузики розібрався - керуючий провід підсвічування, на якому падає напруга...
Вхід в інженерку затиснути дві середні кнопки перемикання радіостанцій, з боків.Там налаштування диммера, досить заплутано, але розберешся. теж змінюється, але як тільки вийдеш звідти, то одразу за замовчуванням.
Ок, дякую. Завтра пограюся в цьому меню і відпишуся!
Тільки обережно! Там можна легко на китайську все скинути)))
😬
Треба у китайця, у якого купував, мануал попросити.
Запитував, він не знає нічого))
