ГБО-2. Епізод-V (Баллон, мультиклапан)

…продовжимо…

Редуктор
Підігрів, кнопка ГАЗ -Бензин
Проставка в ДААЗ "озон", проводка
Місце під балон
Магістралі, ВЗП

Ніша балона
Бо ніша балона тепер найнижча точка в багажнику, а це означає, щовся розлита вода, весь дощ і сніг, що розтанув, потрапили вбагажник — будуть у цій ніші.Під балоном.
Нафік треба, антикорим.Мастика і фарба не варіант, обдер балоном івзагалі ... Ліпимо вібру, буде і антикором і захистом відпошкоджень фарби, ну і дзвеніти корито не буде)). br/>

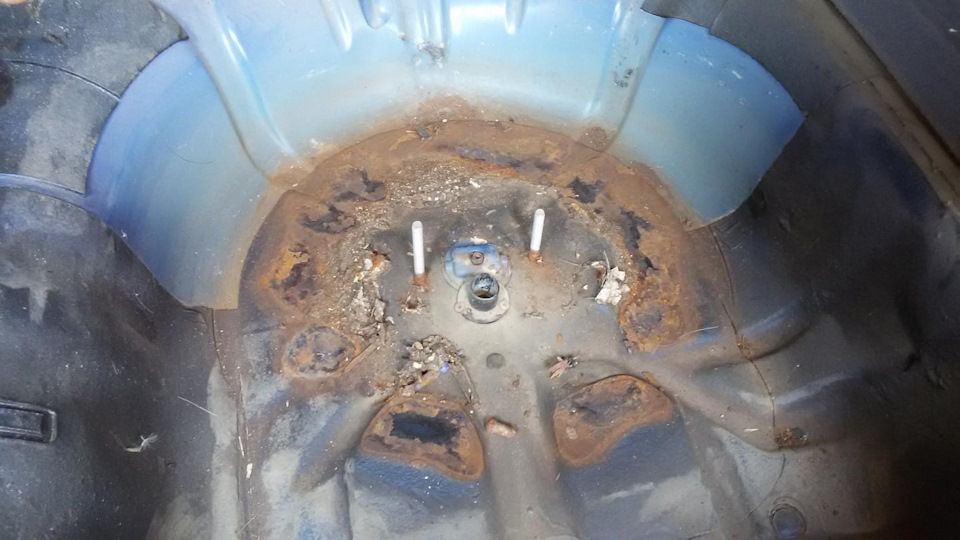

Це я ще не знав про те що балон виділяти конденсат любить і іржупід собою створювати…

Типу такого (фото з инета)

Так що буде захистом ще й від цього лиха.

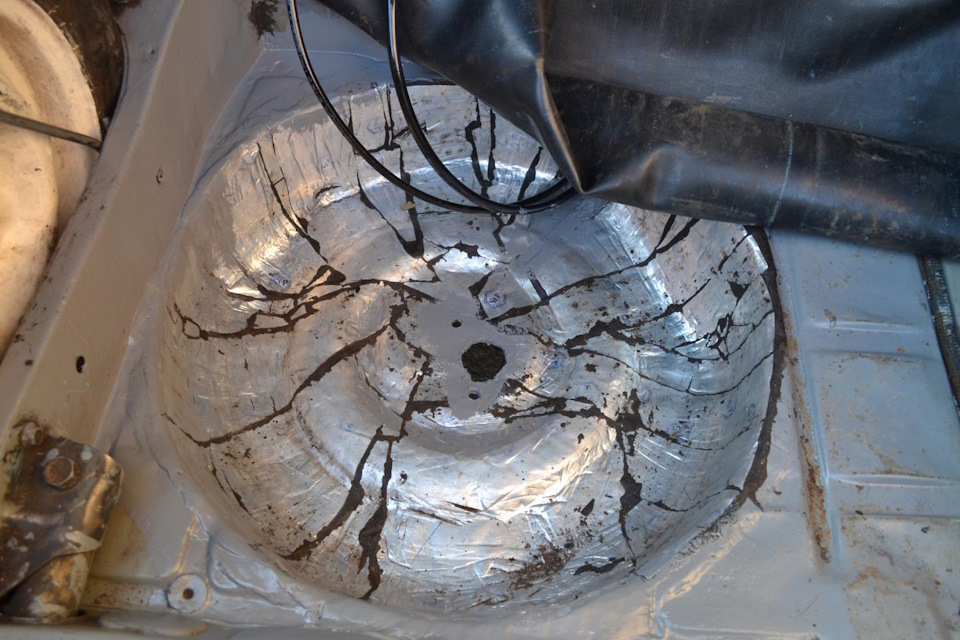

Заліпивши нішу віброю, залишив проміжок під магістралями, там умене на кшталт вм'ятини і якраз вистачає місця для магістралей підбалоном.Не став у них красти відстань., в нижній точцірозташовується і штатний дренажний проріз в ніші. Добре, все щопотрапить таки в нішу - зможе витекти. Рясно мажемо метал в цьомумісці гарматним салом і можна не турбуватися про вологу. Імхо, мультиклапаном до крила буде саме воно, прискорення та гальмуванняне так сильно впливатимуть на залишок.
Розмічаємо та свердлимо отвори для кріплення балона та вентиляції.поневірянь — рулять))))
Мультиклапан
Так як ГБО я реєструватиму, постало питання щодо мультиклапану. Цепитання було поставлене і на МегаДрайвер
Наші кермові прийняли нову вимогу до ГБО і з січня 2018 р. Всімультиклапани встановлені/встановлюються на автомобіль, повиннібути обладнані електроклапаном, що відсікає. А це вже інший прайсна даний виріб+тепер потрібно тягнути проводку до котушкимультиклапана…
Почитавши поневіряння D-Hamann З реєстрацією ГБО, вирішив не мудрувати і виконати тех.Регламент — купив відповідниймультиклапан.
Баллон
Так як у мене магістралі не стирчать внизу машини, а заходять унішу збоку ( між нішою і балоном) — їх потрібно якось подати вкамеру мультиклапана+тепер ще й проводку туди завести.
Бо я не завжди їжджу асфальтом і в дзеркалі заднього виду частотакий пейзаж…

Rally!
…обсяг пилу який буде в багажнику через вентиляцію балона — ну йогоце щастя…

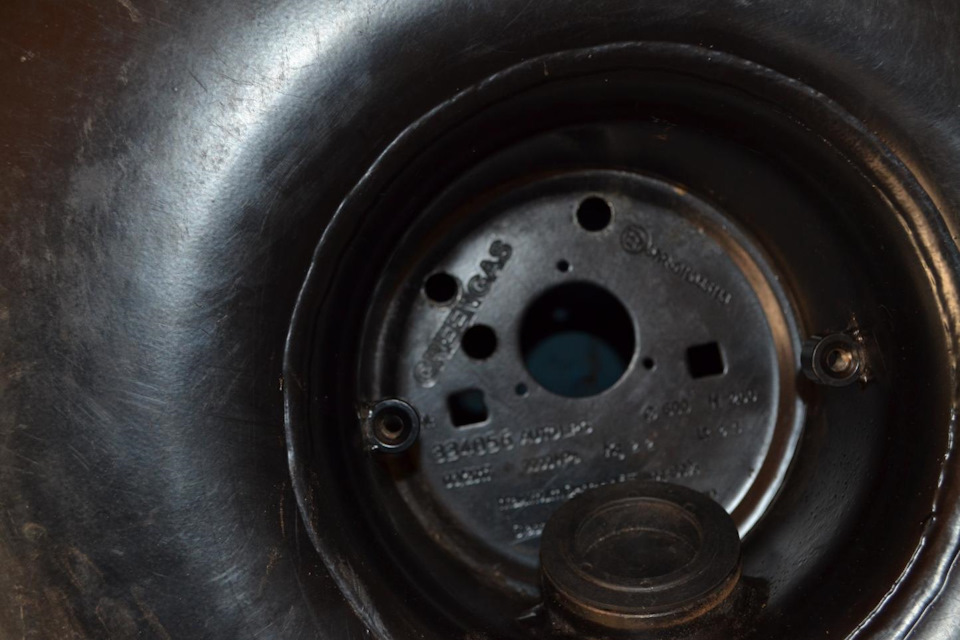

Будемо створювати щось на кшталт камери для мультиклапану.
Свердлимо додаткові отвори для магістралей та проводки

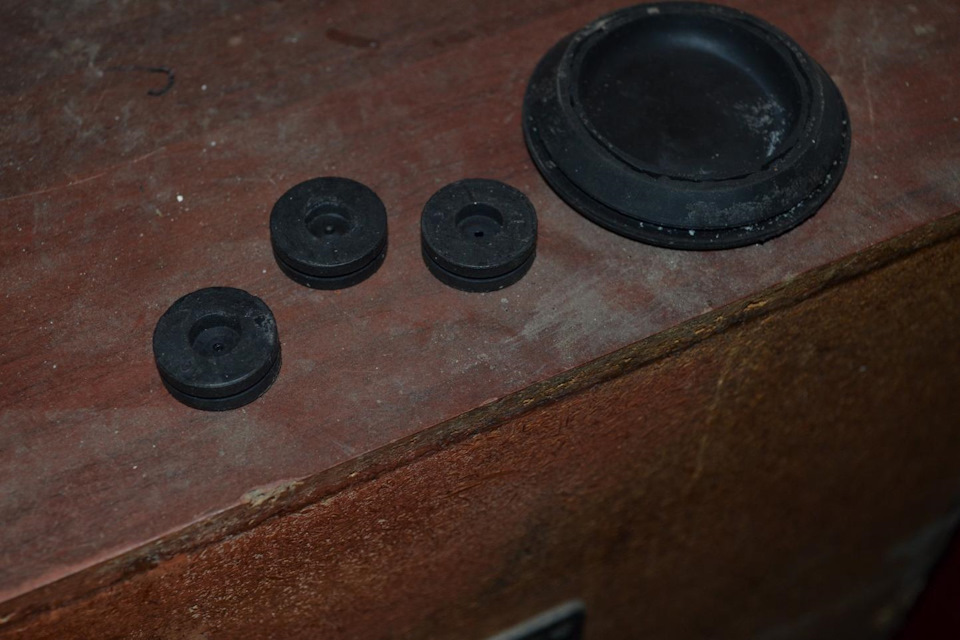

Чешемо на автобазар і купуємо гумки обмежувача дверей класики тапробку бризковика ВАЗ-2108
Маленькі гумки йдуть на балон, через них пройдуть магістралі іпроводка, з пробки робимо кільце і вставляємо в кузов, через неїпройде вентиляція.
Кидаємо балон у нішу, використовуємо багато гарматного сала ікріпимо балон. Обрізаємо зайве від каналу вентиляції.
Все, тепер іржа і пил не пройдуть)))

Тепер можна кріпити мультиклапан та підключати.

Готово!

Ну і закриваємо створену камеру кришкою

Тепер пил не пройде))
Залишилося прокинути проводку до кнопки, і можна їхати на заправкута регулювання.
Ну і зібрати обшивку, коли вже все налаштується тавідрегулюється.
Баллон? Який балон? Де балон?

Результат.
