Загалом робота просувається і я вже досяг деякого результату заминулий тиждень.
Що зроблено 0. Зібрав всю дрібницю і необхідну обв'язку дляперших запусків і тестів, позичив 100W MeanWell'овський БП у друга, купив DC/DC-перетворювач 12V/5V і відкрив LM-ки для перетворення5V/3.3V, щоб запитати модуль контролера, знайшов у загашнику кількамодулів ESP-01 і прив'язав до нього оптопару, щоб можна булослухати 12V-сигнал зі штатного поворотника Купив метр світлодіодноїстрічки на WS2812B-світлоді Тут проблем ніяких не було — всезнайоме і вже не раз відбувалося. 1. Зібрав на макетці перехідникдля програмування модулів. ESP-01 Все банально, за винятком того, що я забув повісити струмообмежуючий діод і через це мій FTDI іперехідник пустили мені димок одним з модулів, коли я випадковосмикнув провід USB. Як тільки ви випускаєте з пристрою чарівнийдим, він перестає працювати. Тішить тільки те, що самі модулідешеві (колись дісталися по 40 UAH/штука) і їх у мене в загашникувалом.

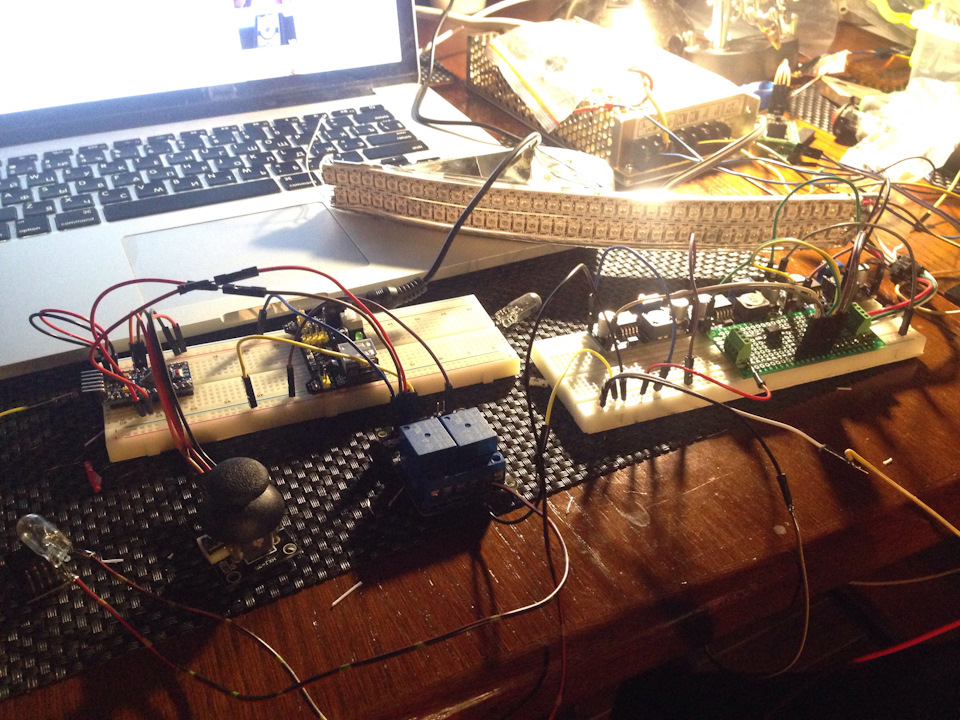

Загальна картина першого варіанту з трьома LM-ками. Земля загальна, але все одно 3А на 40 світлодіодів - обмаль. Тому навіть включав, т.К. Побоявся.

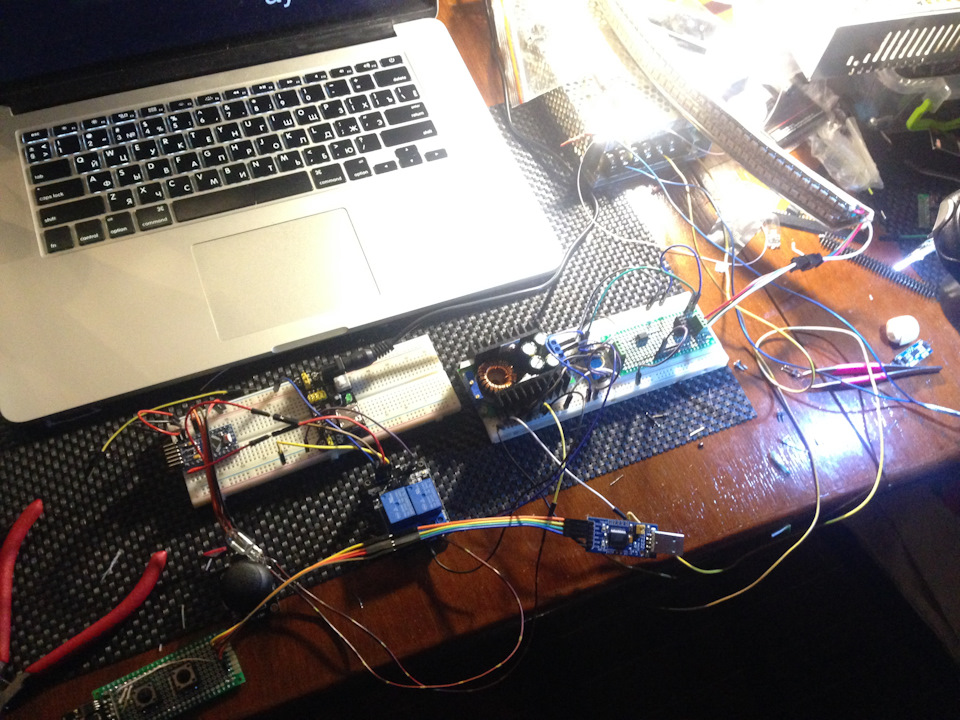

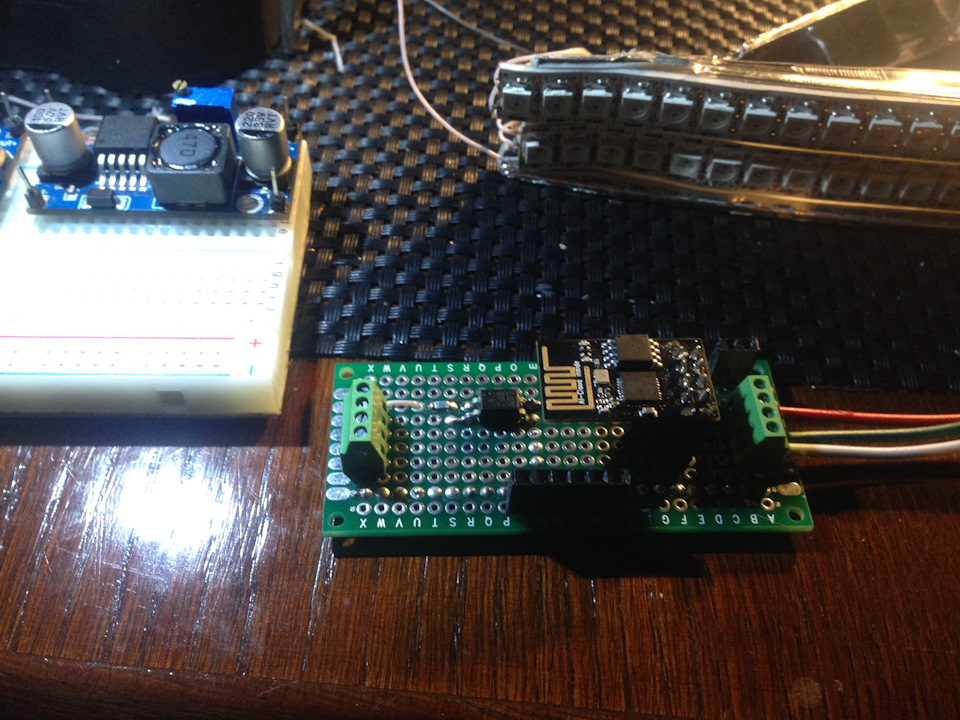

3. Зібрав тестову хустку з оптопарою, штекером під ESP-01 модуль таколодками під підключення землі/живлення/виходу на світлодіоднустрічку. У процесі виявилося, що GPIO2-вихід підтягується доживлення під час програмування, тому мені потрібно інвертуватисигнал із оптопари. Поки що просто відпаяв цей дріт — для тестівсамих світлодіодів він не потрібен, але це невелике ускладненнязагальної схеми. Другий варіант з AMS1117 як живлення контролера.Не сподобалася поведінка цього модуля, тому ESP-01 завів звичайноюLM-кою.
4. Розібрався, чому у мене не працюють 2 шматки світлодіодноїстрічки, будучи спаяними звичайним МГТФ-проводом. Виявляється укожному майданчику під пайку на стрічці є невеликий отвір дляперемички. Якщо вам пощастило і припій пройшов через отвір, залудивконтакт на обороті — ви переможець. Але мені не щастило і стрічка, розділена на 2 половинки, світила мені тільки верхньою частиною. 3години вбив, поки не розглянув всю стрічку під збільшувальнимчислом і мене цей отвір не наштовхнув на ідею припаяти провід здвох сторін. Як тільки я це зробив — все завелося!

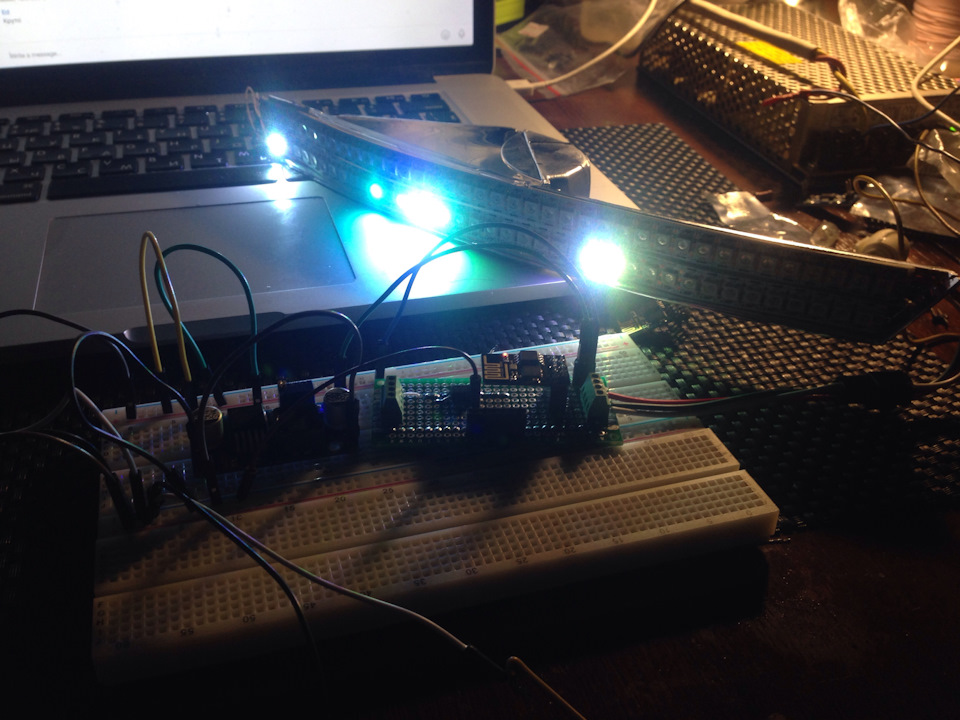

Перші світлодіоди, що загорілися. Як показав дебаг, це булопомилкою. Але те, що вони спалахнули — вже само собою круто і я бувщасливий!
5. Проблеми з прошивкою вирішувалися трохи довше. Я вирішиввикористати бібліотеку NeoPixelBus і таки розібрався, використанняI2S-шину і DMA для управління світлодіодами, але все-таки ESP8266перериває передачу для контролю WiFi, і це видно на самій стрічці.Тимчасово відрубав WiFi, вигадуватиму обхідний маневр або взагалівідмовлюся від його використання, або зроблю обв'язку з двохконтролерів — один для мережі, другий — для світиків.
6. Ну і зібрав перший тестовий скетч у корпусі поворотничка, який на відео нижче.
0. Зібрати емулятор поворотників/аварійки для тестів.
1. Зібрати тестовий зразок з RGBW-стрічкою як джерело світла.
2. Відфрезерувати рефлектор.
3. Розмалювати, протруїти та розпаяти плату зі світиками.
4. Зібрати повністю робочий поворотник з контролером на борту таінтерфейсом для програмування.
5. Добити прошивку до того рівня, який буде прийнятним длямене.
6. Напедалити невелике моб. Додаток собі на айфон для налаштуваннякольору-контрасту-інтервалів.
7. Зібрати другий такий самий, тільки правий.
8. Організувати мережу з двох поворотників для спільногоналаштування.
9. Встановити в автомобіль замість штатних і, нарешті, побачити, яквоно буде.
Поки рухаємося згідно плану. >
"
Поки рухаємося згідно з планом.
Stay tuned…
"
Поки рухаємося згідно з планом.
Stay tuned…
Коментарі20
Купив метр світлодіодної стрічки на WS2812B-світлодіодах — де можна такі купити? У Харкові наприклад продають? Чи замовляти через ні?
На OLX-і)
Доля проекту?
У процесі налагодження.
Круто! Чекаємо на робочий екземпляр а авто) хто останній у черзі за замовленням?))))
Шикардос! Просто дивовижно! Але мене не дає спокою яскравість))) Буду дуже вдячний, якщо зможеш при нагоді сфоткати поруч свій девайс і штатний поворотник з лампою розжарювання. А якщо ще й до якого-небудь штатного ДХО прикласти вийде - буде взагалі ...
Звичайно зроблю. Тільки у фінальному варіанті буде 3 ряди RGBW світлодіодів, сумарне споживання при максимальній яскравості - 48W. Забагато, але для ДХО, думаю, буде достатньо.
Ого! Ні, не так.ОГО! ! ! 48W в LED - це вже ближнє світло вважай))) Там же яскравість можна регулювати контролером, якщо не помиляюся? Якщо так - то це реально мега-проект - дуже гнучкий і з дуже вражаючими можливостями.
Так, яскравість свічення та ефект поворотника можна буде регулювати з телефону)
Ну скоро китайці злижуть ідею і випускатиму по 100р/відро таких. Дуже хороша ідея, мені теж подобається як на нових аудюхах поворотники бігають
Тут більше тішить те, що не потрібно залазити далеко в модулі авто, щоб налаштувати інший ефект. Захотів точку, що біжить, замість лінії - ось, будь ласка, 5 хвилин з ноутбуком / телефоном і готово.
Ну в цьому так, просто припустимо я взагалі з софтом не дружу, а ось із залізом легко. Зібрати розібрати, придумати, і відфрезувати
Ооо, відро стружки! Я теж таке люблю. Зараз потихеньку закінчую свій CNC-роутер легкий, тож буду в ряди фрезерувальників записуватися.
потрібний розсіювач, без нього, виглядає убого. Закрити світики їм, тим самим буде приємніший зовнішній вигляд і рівне свічення
Це вже є в планах, дякую, я в курсі про розсіювач.
Тоді на другу частину чекаю))
Та ось якраз наступного тижня відфрезерую собі лист під розсіювачі - і викладу апдейт.
Який орієнтовний бюджет цього заходу?
Поки не підраховував. Як буде готовий зразок того, що я хочу - подібний кошторис і все стане ясно.
Ніфіга не зрозуміло, але ідея чудова! 👍 Я б замовив.
