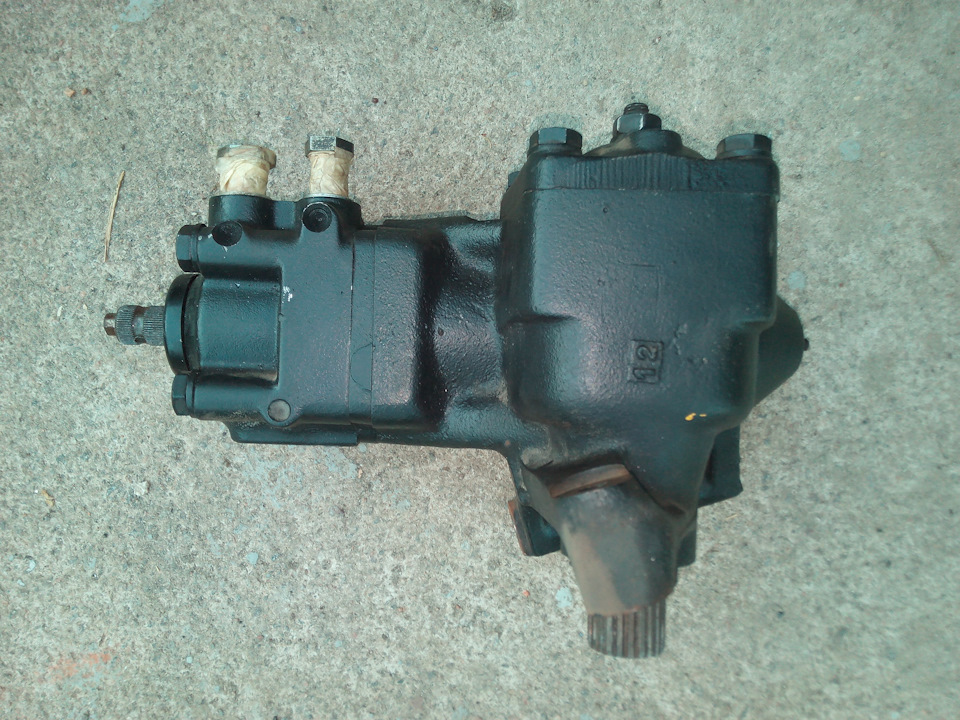

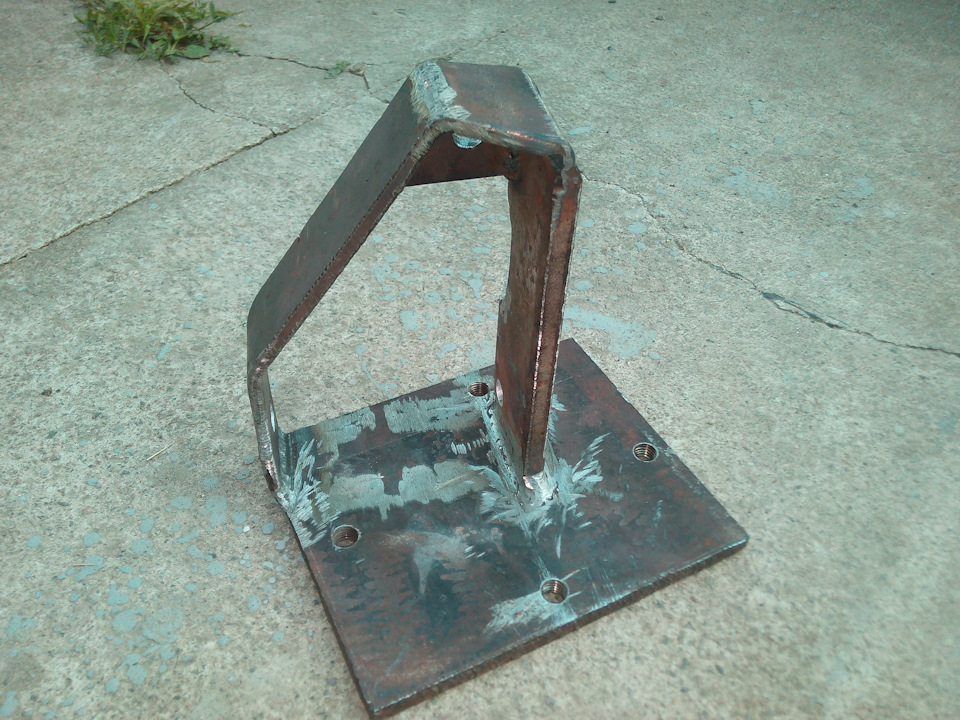

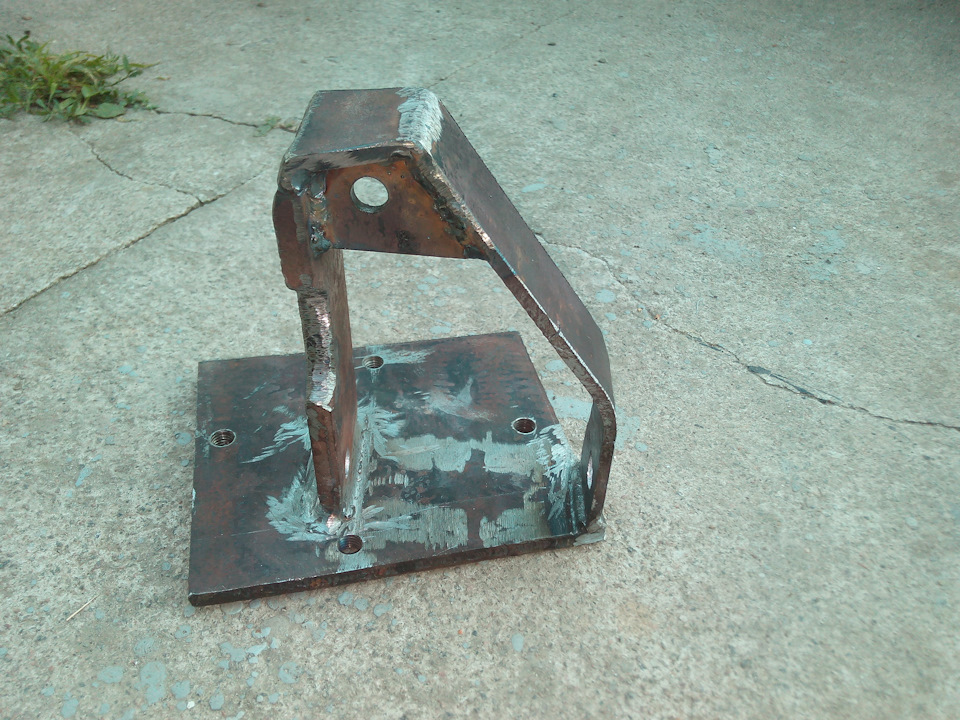

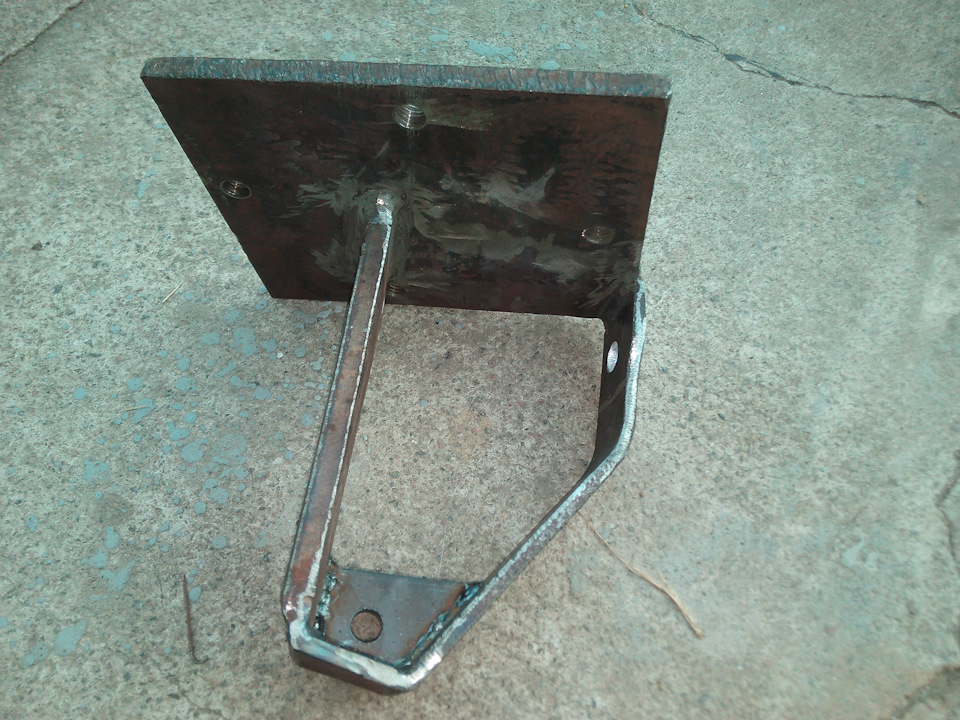

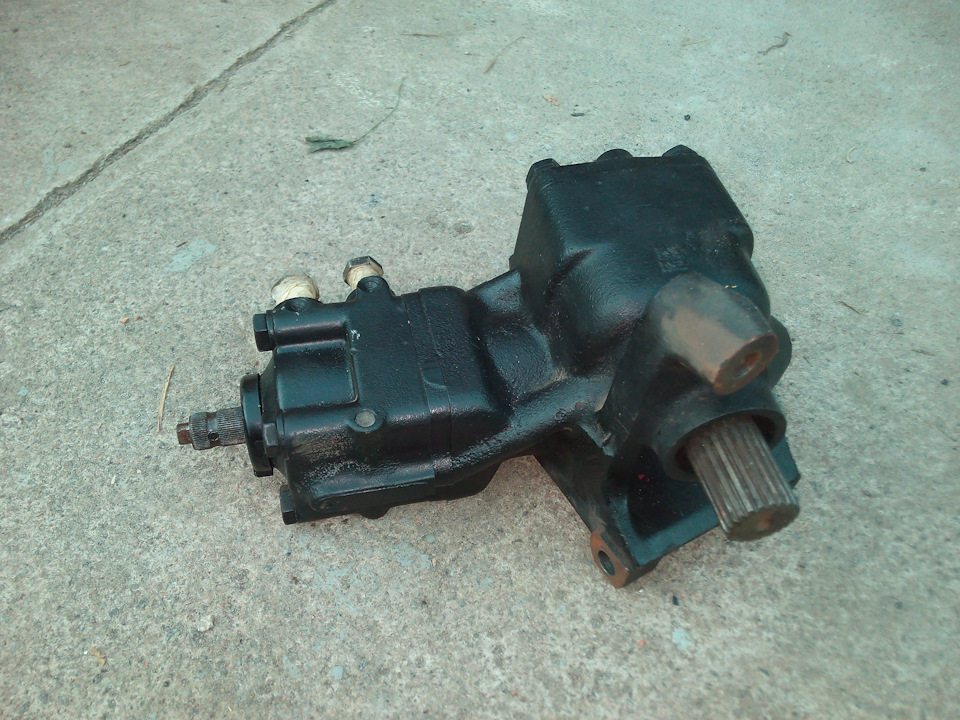

Усім доброго часу доби. Сьогодні я згадав за колись куплений мноюГУР від БМВ Е 34 і вирішив його поставити на свій ретро джип. Такяк я раніше вже зробив перехідну пластину, я вирішив зробитипоперечку для третьої опори ГУРу, яка спочатку повинна булакріпитися до рами, але мені в цьому варіанті не подобалося те, що вбудь-якому випадку я був би змушений до рами варити якеськріплення, що дуже небажано або свердлити отвори в ній. Післятривалих роздумів я вирішив приварити кріплення для третьої опори зтовстостінного металу до самої перехідної пластини і для того, щобуникнути кутових навантажень я вирішив цю опору закільцювати.Придатний метал і виготовив це вироби.Звичайно, після того, як мноюбуло виготовлено кріплення і це побачив батько, мені чекала триваларозмова з приводу того, скільки йому доведеться терпіти мійавтомобіль.Ну все-таки я його в черговий раз переконав у тому, щовсі матеріали були витрачені на благі цілі. Ну ось якось так.Заздалегідь перепрошую за якість фото, тому що під рукою не булофотоапарата довелося фотографувати на телефон. Далі буде.
Коментарі16
Доброго часу доби. Подобається виконання, удачі в задум. У вас не збереглися дані по габаритах редуктора Е 34, потрібно дізнатися точну відстань від центру регулювального болта вала сошки до привалкової (посадкової)площини редуктора до лівого лонжеро...
Доброго часу доби! Ви вже третій житель славного міста Київ який вражає мене своїм інженерним мисленням! Браво! Рішення просто супер! У мене немає слів! Наскільки все просто, як у Нагані! Ви молодець, так тримати! Успіхів Вам і всіляких благ!
Кину в закладки. Відмінна ідея. Теж належить від бмв гур ставити.
Я вирішив, що це ідеальний варіант з мінімальними втручаннями в раму.
добре вийшло, мені теж довелося виїжджатися з кріпленням під цей гур
Намагався зробити максимально компактним.
Здорово вийшло, візьму на замітку)
Будь ласка. Для того і викладав, може кому знадобиться.
Яке хитре кріплення!
Нічого хитрого все, як у класичному варіанті, просто я продовжив опори і обгорнув ними редуктор як хомутом і там же зробив кріплення для третьої точки.
Відмінно вийшло!
Спасибі.
Добре зроблено. Яка товщина металу?
Перехідна плита 10 мм, основна частина перпендикулярної опори 10 мм, допоміжна частина тримача 5 мм.
Гарне рішення!
Спасибі. Намагався.
