Стакани переварені, посилення?

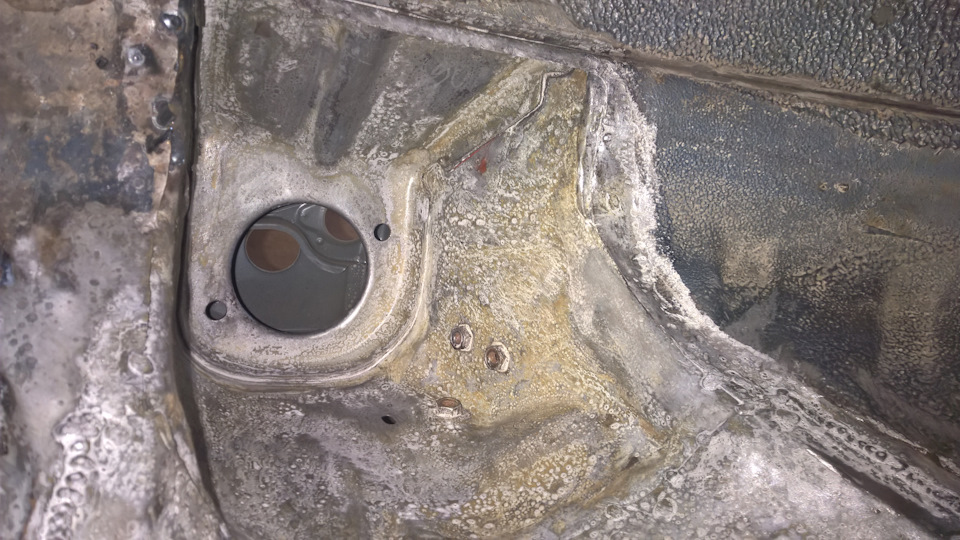

Зварювання склянок закінчено, права склянка та арка при найменшомунатяку на іржу вичищені до голого металу, періодично протруююперетворювачем, на черзі ліва сторона. Незабаром буде компресор івсе заґрунтується.

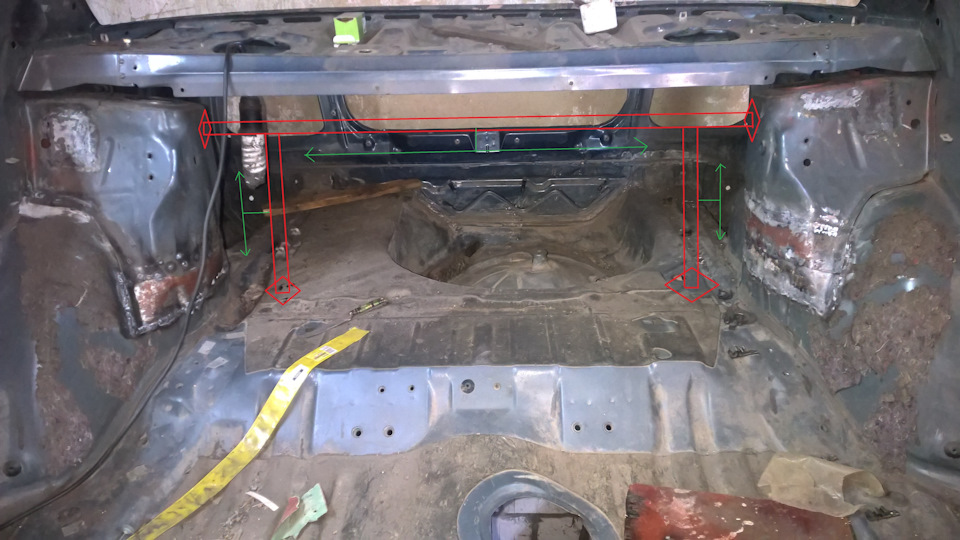

Собсна хочу посилити задні склянки, городити пиріг як було з заводуне хочу, так хоч буде все на увазі і найменший рудик відразу ж буделокалізований. Боку, так само додався один зварювальний шовправоруч і два зліва, варено все стик в стик суцільними точками, перехід між нижньою частиною склянки і верхньою в нахлест зрідкісними точками, загалом приблизно як із заводу. Конструкціябула явно міцніша.Як думаю зробити накидав на знімку.Вварюютьсятовсті труби через такі ж ляпухи, стрілками показано якінавантаження приймуть на себе труби.
Як вам такий варіант? Не буде занадто жорстка конструкція? Чи такепосилення на інших ділянках кузова? Чи не буде потім десь щосьрвати? заводі ж проектувальники явно не дурні сиділи… цікавить вашудумку))
Коментарі17
Забув сказати через що у мене виникло бажання посилити, коли була вирізана ділянка склянки (дивіться попередні записи про них) я міг без величезного зусилля похитати саму склянку верх-вниз, тобто на вирив тримають саме ті ділянки, що я переварив Там ...
Роби діагоналі, я теж собі так робитиму, ти якраз верхні точки відзначив, і звідти введи діагонально вниз, якраз до шва, і з іншого боку так само, збільшиться поперечна жорсткість в рази. Поліпшиться керованість, а на рахунок навантажень навіть не па...
Згоден, це ідеальний варіант. Тільки довгого вже нічого не запхаєш)
Ну емае, картоплю зібрався возити чи що? Купе не для вантажоперевезень)
Ахах, майже вгадав, будматеріали, після машини чекає кап. ремонту квартира) Остаточно губиться сенс спинки, що відкидається. У мене просто ще була думка зняти личинки під ключ з дверей і заварити дірки. Залишити тільки на багажнику, і якщо раптом що,...
Мені ось цікаво, наскільки % П-подібне посилення слабше Х-образного? Здається мені для не корча різниця не суттєва ...
Ну млинець, хз взагалі. Як варіант я залишив би за твоєму малюнку одну горизонтальну балку, і буде збільшена жорстокість, і будматеріали влізуть)
Я просто п-подібне вперше бачу, зазвичай роблять ікс розбірний або зварний
Дивися, моє завдання в першу чергу посилити склянку на розрив, що б при попаданні в яму не 3 горизонтальних шва приймали удар а труба, що поруч стоїть) Та й до речі, з горизонтальною розпіркою склянок при середньому дтп поведе підлогу кузова.
Ну млинець, це ти вже розглядаєш варіанти А що, якщо я так само можу сказати, що при середній ДТП жорсткіший кузов витримає, ніж без розпірки наприклад, тим більше ікс - образну, на таку тему можна вже довго сперечатися, так само можна сказати А що я...
І, до речі, на рахунок склянок, якщо чиста мій блог, я майже два роки їздив на мертвій підвісці, ось зовсім у нуль, і ями на хапав хороші, але при цьому все норм було, у мене склянки вже варені, але через дупу, перероблятиму як ти, якраз ікс труби вв...
Та й така конструкція зберігає можливість перевезення довгих вантажів)) Всі критичні навантаження заберуть на себе вертикальні стійки, а без них і без будь-якого посилення з часом, у місцях швів метал втомиться і трісне…
Думаю можна зробити горизонтальну розпірку. Вертикальні мені здається не потрібні. І зробити знімний, про всяк випадок.
Якраз таки в першу чергу думаю потрібно посилити все моє зварювання вертикально, адже із заводу її немає і при цьому зовні посилено накладками, які у свою чергу і згноили склянки. Дивись мій бж, що там творилося в пирозі з 3х металів... Ось моя конст...
Я приварив внахлест пластину завтовшки близько 3 мм, низ до лонжерону, верх де чашки кріпляться. І вийшло посилення, на розрив вона працює, її розірвати неможливо. Її непомітно і місця в багажнику не з'їдає.
Надійно але не довговічно. Якщо між металами почне іржавіти, одна ця пластина згноить із середини всю склянку)) У мене на старому кузові латки по латках лежать на арках і склянках, і весь цей бутер наскрізь прогнив зсередини) Хоча якщо все добре обро...
Дякую, інформативна статейка, там до речі на малюнку вказана майже така ж розпірка, як я хочу))
