БК у СК - чому б і ні?

Всім привіт!

Робота над машинкою кипить і не зупиняється.
У планах багато, але плани зазвичай нікому не цікаві.Усім хочетьсяконкретних дій та результатів.
Ну що, зустрічайте…
Бортовий комп'ютер на мікроконтролері ATmega32< Скажу відразу -розробка не моя Творець - Павло Cyber_RAT Посилання (якщо що, там138 сторінок форуму. Кому цікаво - почитаєте).b> Предісторія.
Багато купують готові БК (типу Multitronics або Оріон), а хтосьвзагалі користується ELM-327 + смартфон/планшет.
Мені такі варіанти не підійшли:
— Перші (Multitronics і т.Д.) на момент будівництва свого БК незнайшов за адекватні гроші, а так само не всі підходять на виглядабо способу кріплення/установки;
— Другі (ELM327) непридатні для постійної повсякденної роботи, томущо для цього потрібно постійно проробляти одну і ту ж рутиннуроботу (причому час, що забирає):дістати/встановити у кріпленнясмартфон (або планшет)/розблокувати/дочекатися коннекту/запуститипрограму. А якщо ти за день 20 разів кудись їздиш? Щоразу робитице? Та ну його н@х#й!
Одним словом - не влаштовує!
А хочеться щоб як годиться - сів, завів і поїхав)) А воно саме собіпрацює і користь приносить. Яку, спитаєте ви? Та хоча б відстежитиякість бензину на ваших улюблених заправках та порівняти його. (підказка:за часом упорскування палива).

Добре, давайте вже розповім що там вийшло і як воно працює…
Цитую опис:
1. Вимірювання швидкості автомобіля.
2. Вимірювання миттєвої витрати.
3. Вимірювання середньої витрати.
4. Витрата на 100 км шляху при даному ритмі їзди.
5. Вимірювання витрати за поїздку, середньої витрати за поїздку (середньої швидкості за поїздку).
6. Загальний пробіг, загальна витрата
7. Пробіг за поїздку
8. Температура в салоні, на вулиці… 2 термодатчики
9. Напруга в бортмережі
10. Час
11. Обороти двигуна (що більше форсунок, то більше вписувалосяградація — вимір імпульсів за секунду… похибка при 4 форсунках до120 об)
12. Вважає розгін машини до 100км на годину.
13. Функція нагадування про перевищення швидкості (60, 90) приперевищенні лунає сигнал і на екрані з'являється попередження.
14. Вважаються пробіги:фільтри (салонний, паливний, масляний), олія, антифриз, гальмівна рідина, задні колодки, колодки передні, свічки запалювання, ремінь ГРМ та ролики.
15. При наближенні пробігу розхідника до заданого в налаштуванняхлунає сигнал і виводиться повідомлення про необхідність його замінинезабаром.
16. Віртуальний бак (заливаєте на заправці, наприклад, 20 літрів, додаєте у віртуальний бак +20 літрів і дивіться як паливо в ньомузменшується…).
17. Оновлення прошивки з MMC, SD, microSD карти.
18. Вимірювання тиску у впускі для турбомоторів (необхідний датчиктиску MPX4250AP)

2.Вимірювання
3.Базові
4.Тестування виконавців
5.Помилки, видалення помилок (помилки виводяться як у цифровому, так і у овому вигляді)
6. Введення адреси ЕБУ.
Ну як, вам подобається? Фотки вже подавати? Фігвам! Спочаткутрохи теорії…

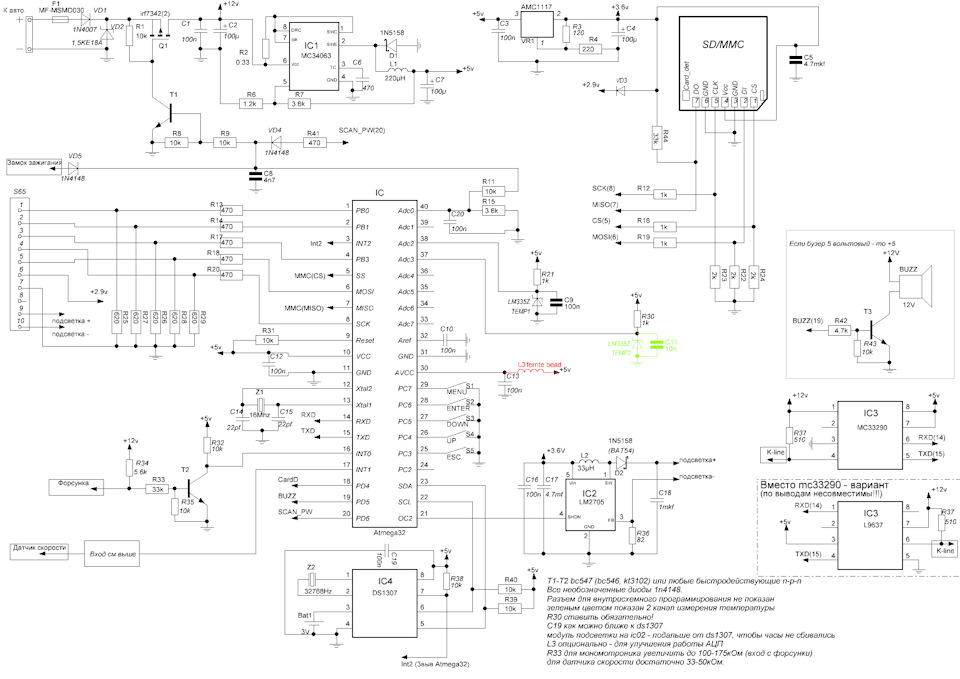

Схема БК. Ну може хтось захоче глянути))
БК зібраний на таких компонентах:
Серце — мікроконтролер ATmega32;
Перетворювач живлення 12В => 5В - MC34063;
Час/календар - DS1307;
Підсвічування LCD дисплея - LM2705 або аналоги. Ну чи можна взагаліна резисторах зробити від +12В, але залежатиме від напругибортмережі;
Перетворювач живлення 5В => 3, 6В для запиту microSD -AMC1117;
Інтерфейсна мікросхема для обміну даними по K-Line - MC33290 (явикористовував L9637 з доробкою);
LCD дисплей - LS020;
Ну і купа smd (і не тільки) резисторів і конденсаторів, батарейкаCR2032 для годинників, що "йдуть навіть без зовнішнього живлення", дроту ну і т.Д.

< Що, нудно вже стало? Гаразд, ось він:

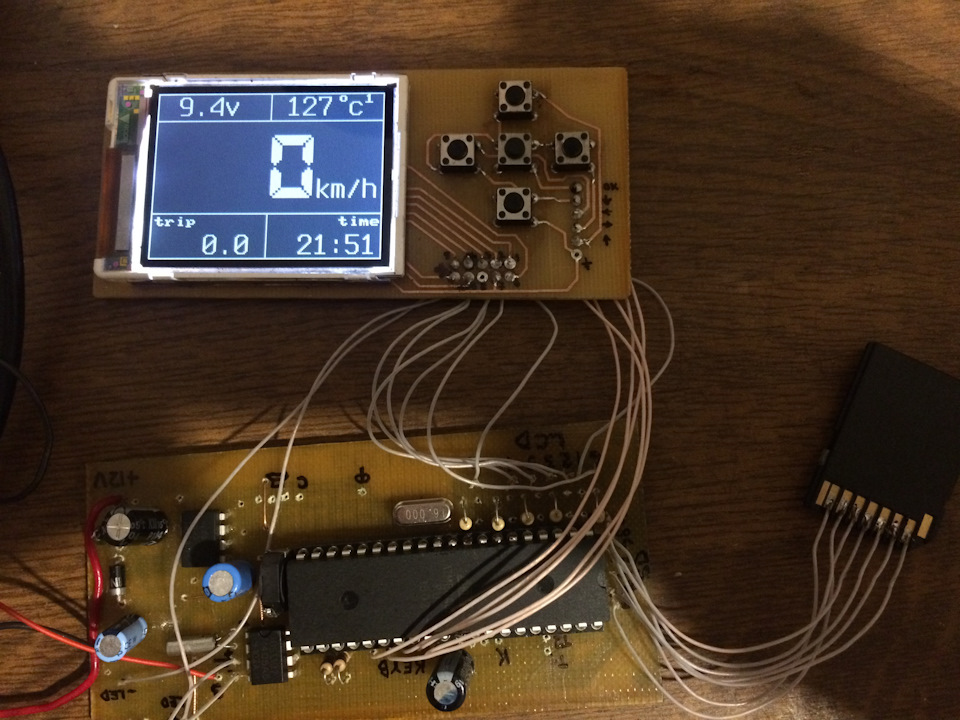

Підключений на столі

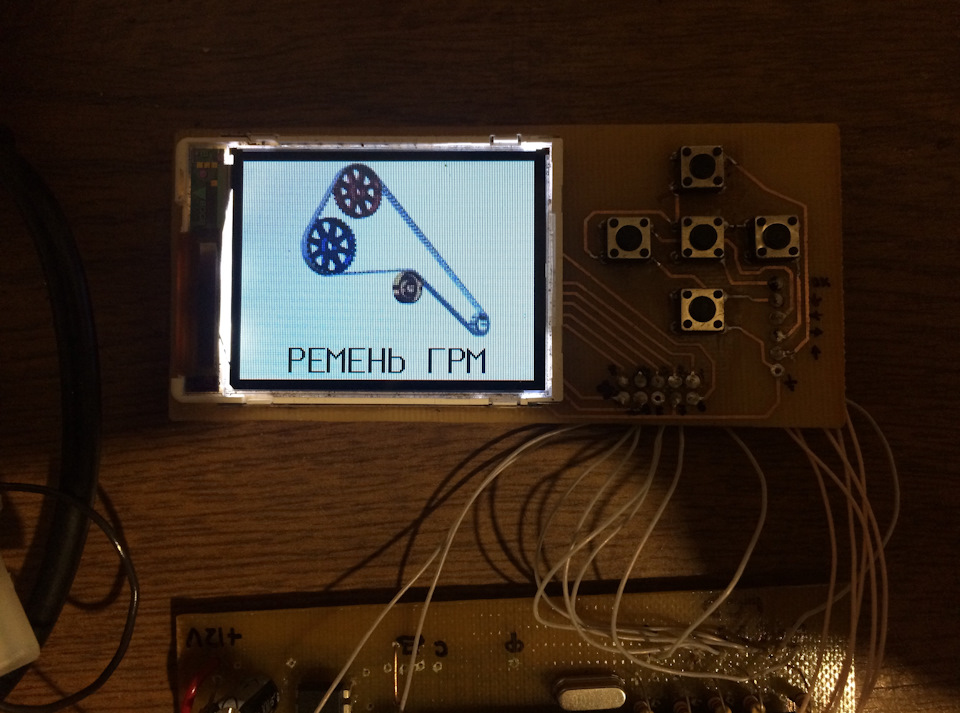

Один із пунктів меню. Насправді дисплей не полосатит, то на фотцітак вийшло ))

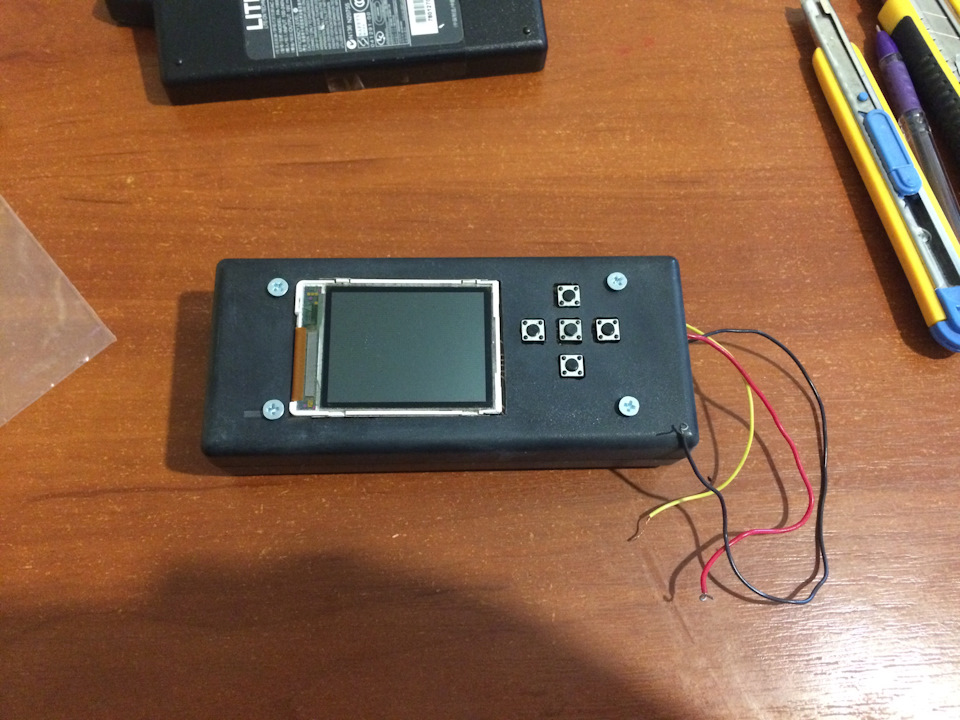

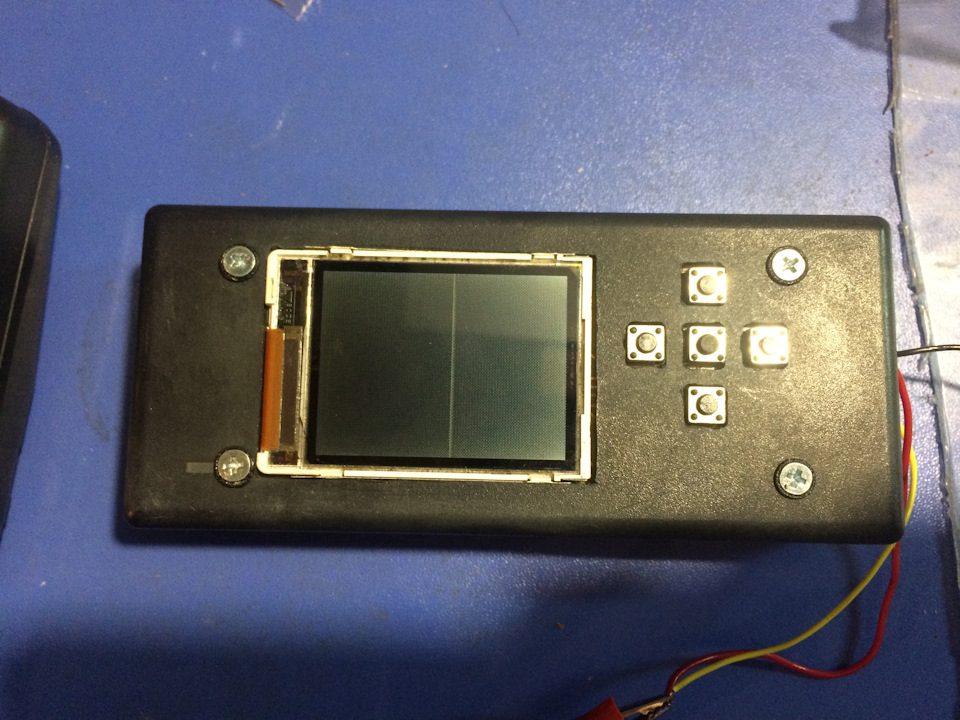

Помістив все це в такий тестовий корпус
Проводи виведені поки тільки для живлення і замку запалювання, авзагалі їх там 8 буде
На цьому все поки що. У наступному записі будуть "бойовівипробування" даного БК! Так що, ставимо драйвоЛАЙКИ, постимоскрізь де тільки можна, додаємо в обране ну і чекаємо продовження!
