LED-алізація частина 4: Встановлення підсвічування ніг водія

Привіт друзі!

Продовжуємо наші публікації на тему Світлодіодногопідсвічування.
Як ви могли вже здогадатися з попереднього посту, мова піде пропідсвічування ніг водія, при відчиненні дверей. Кріпленнясвітлодіодної стрічки:)
Отже, по-порядку! 1 метр
-Тонкі дроти 30 см
-Паяльник і припій
Приступимо:

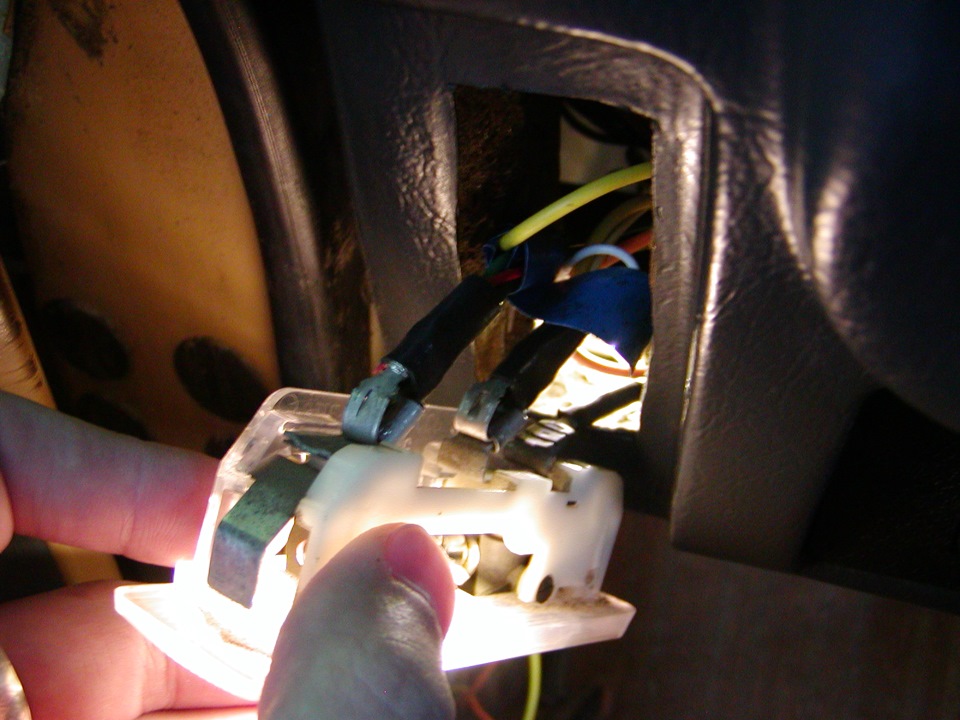

Активація підсвічування відбувається при спрацьовуванні кінцевика, тому найпростіше шукати потрібні контакти в плафоні освітленнясалону.У мене вийшло:верхній контакт - це +, середній контакт - це-.

Довжина стрічки 1 м. По центру салону у нас знаходиться пічка, тому стрічку можна розрізати навпіл і наростити довжину тонкимипроводами.Подсвечивать печку зсередини нам не потрібно:) де можнаобрізати. Також там виведені крапельки для контактів, на які іприпаюються дроти. Коли стрічка готова, її можна приєднувати доплафона освітлення. Не забуваємо добре ізолювати місця припою, щобвони не торкалися маси автомобіля, а то перегорить запобіжник:)

Підключили контакти

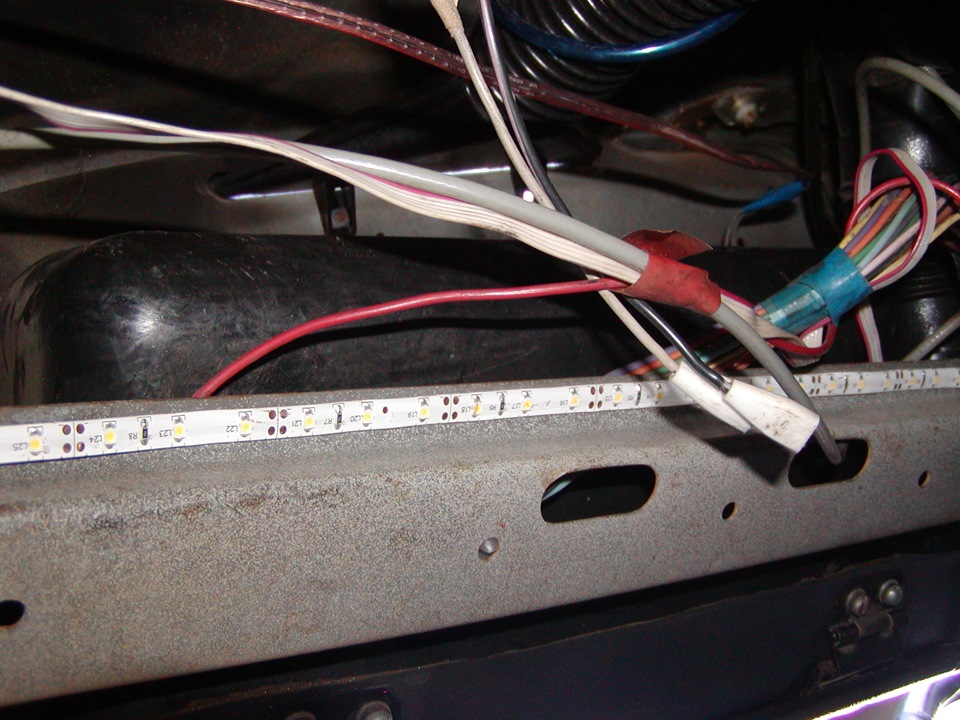

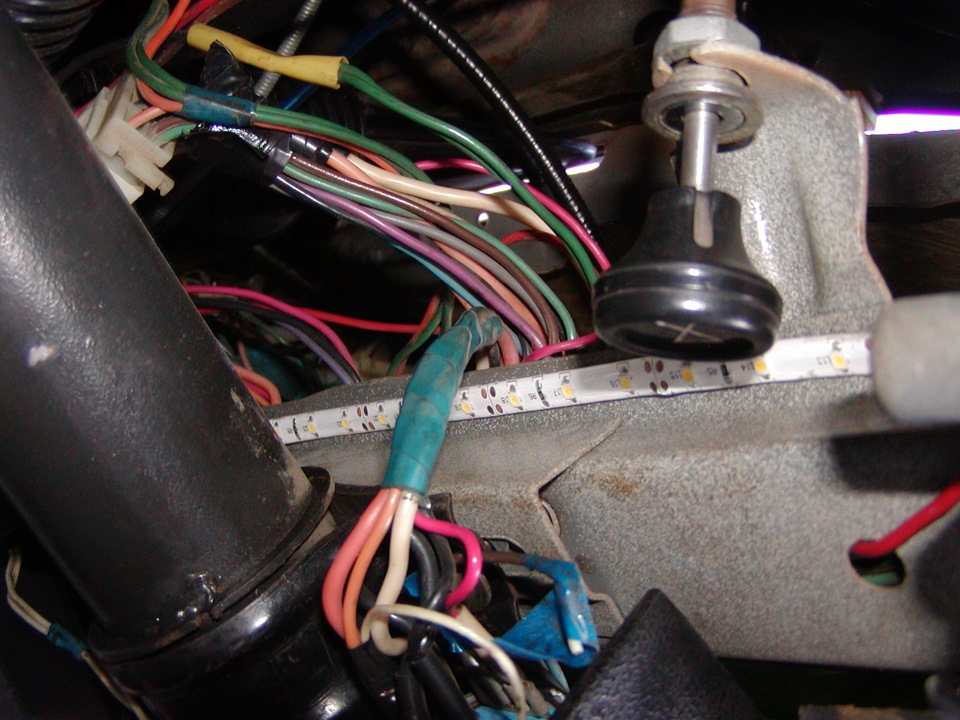

На балці, яка тримає торпеду є чудовий паз для світлодіодноїстрічки. Ширина цього паза якраз дозволяє наклеїти стрічку. Вонабуде прихована і відмінно освітлюватиме підлогу:)

Паз для стрічки
Паз для стрічки

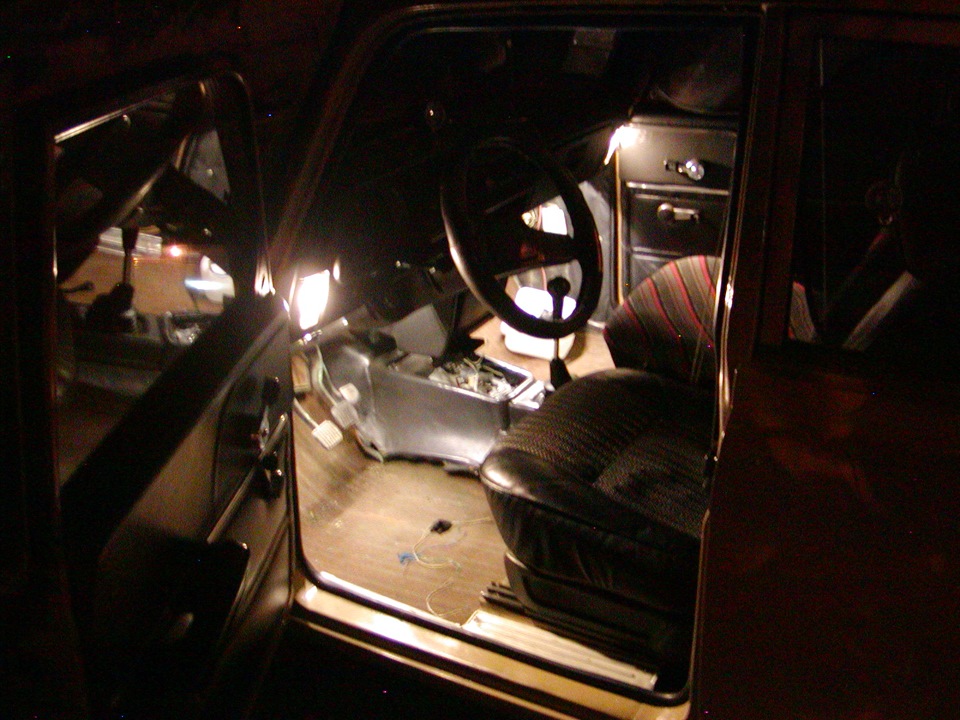

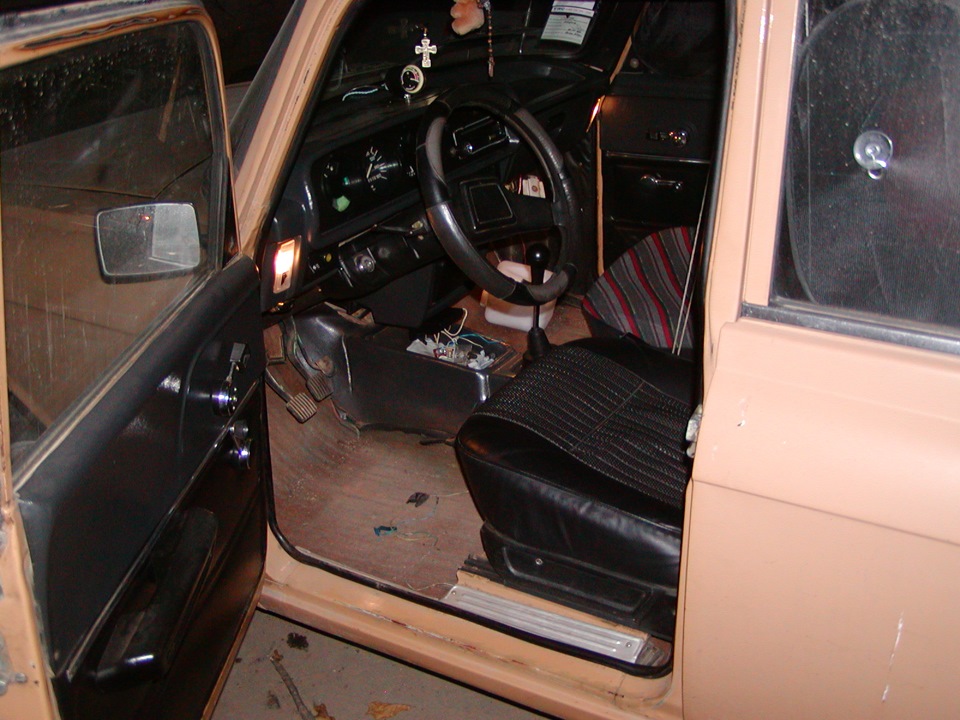

Перевіряємо, все працює!

<
Фотоапарат на автоматі
+ спалах
Ручні налаштування ISO
Ручні налаштування ISO
PS
Є недолік у такій схемі підключення. Якщо ви перебуватимете всалоні, двері будуть зачинені і ви ввімкнете плафон, то загоритьсятільки плафон. Підсвічування ніг активується лише при відкриваннідверей. Якщо у вас є інша схема підключення, то поділіться:) Я зрадістю перероблю:)
