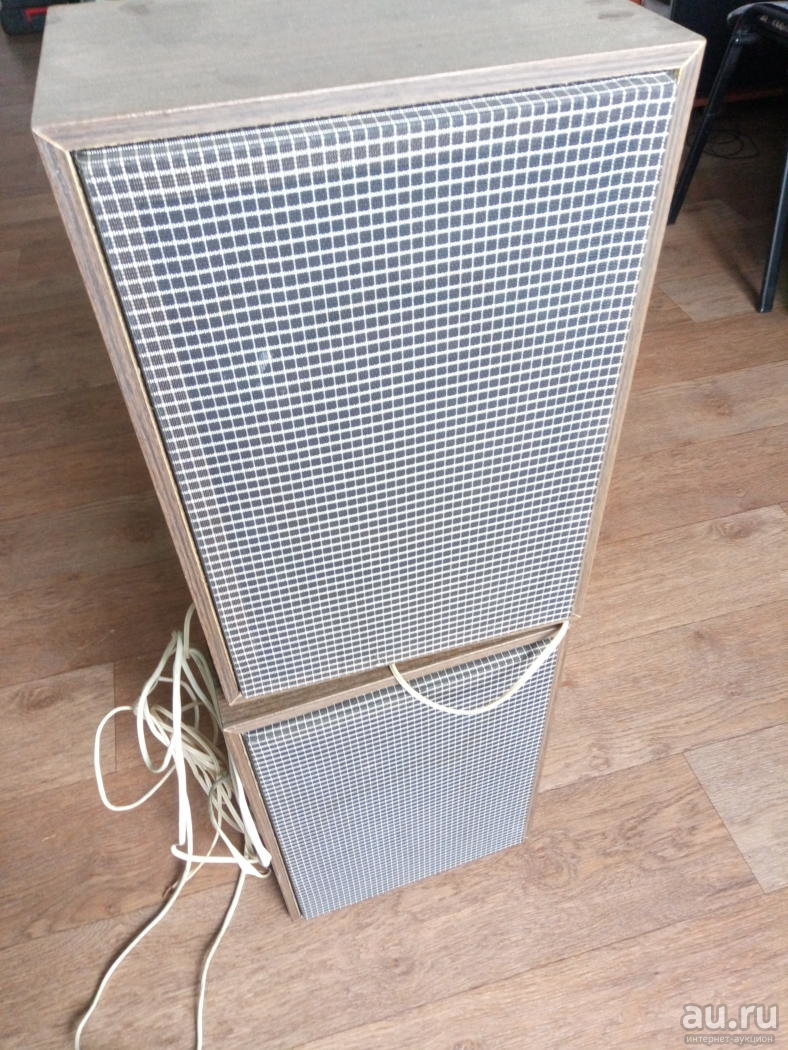

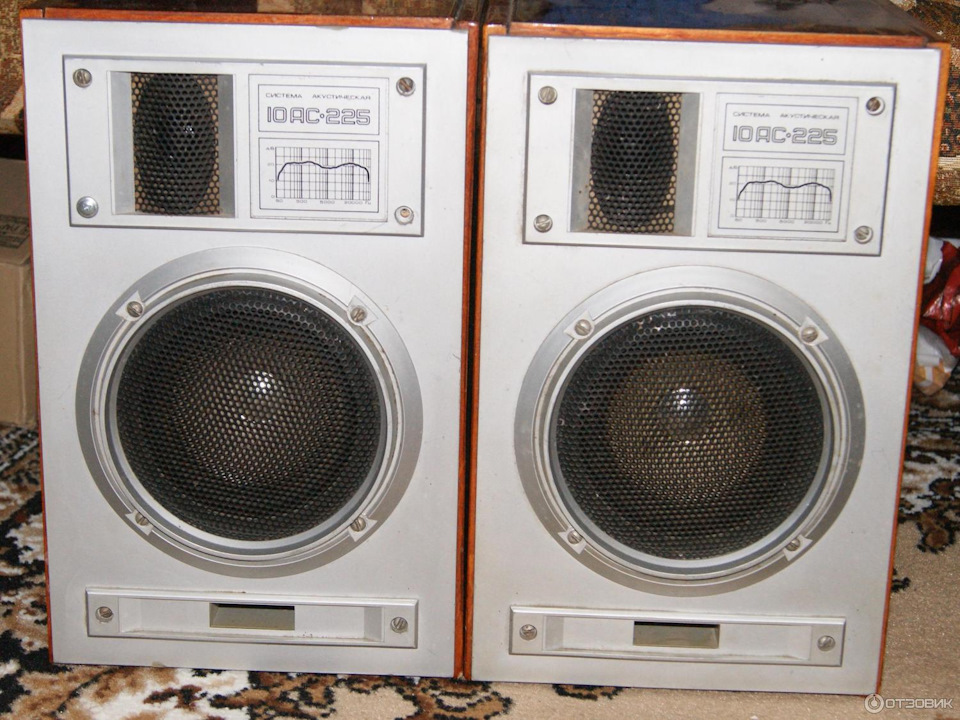

До того ж у запасах валяються без діла чотири старі акустичнісистеми 15ас-221 — 2шт., і 10ас-225 — 2шт. Природно, що під нихтреба робити 4-х канальний підсилювач, полазив по інету, поштудіював інфу. Отримати справжній квадрофонічний звук мене дужепривабила. "значить треба братися" - подумав я і приступив до своїхпошуків). Варіанта - або робити Hi-Fi підсилювач з відміннимзвучанням, але високим енергоспоживанням або взяти мікросхемипідсилювача D-класу, які більш економні, але цінителі відзначаютьдеяку втрату якості звуку.

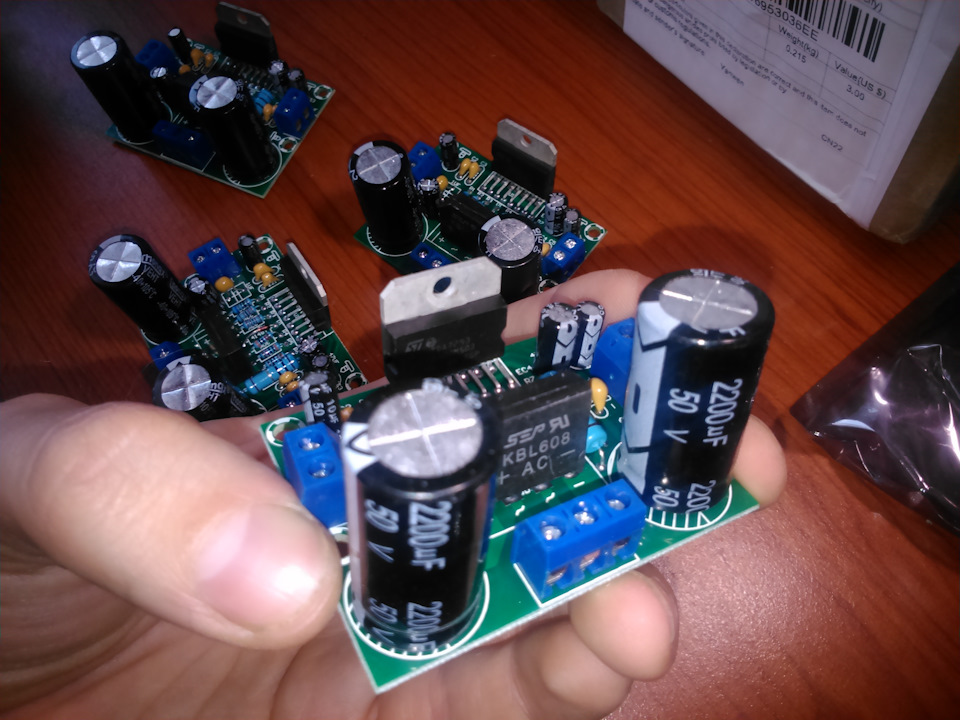

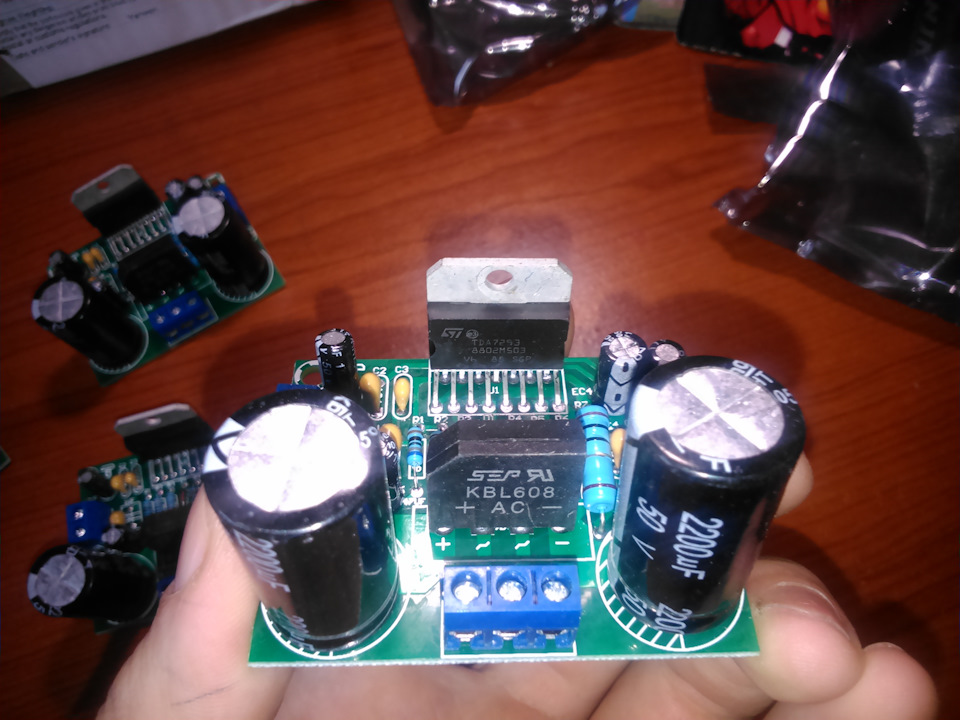

Звичайно ж мені захотілося Hi-Fi ( одна назва чого варта)). Зурахуванням мікросхеми tda7293. Даташити стверджують, що цямікросхема може дати на виході звук до 100Вт у піку. Як меніздається, повинна підійти. Однак і джерело енергії для такоїмікросхеми має бути не менше 100 Вт + втрати (а в моїй концепціїтаких мікросхем має бути не менше 4-х. Спочатку хотів ставити ще йканал на сабвуфер, але боюся систему 4.1 я можу і не подужати)< br/>

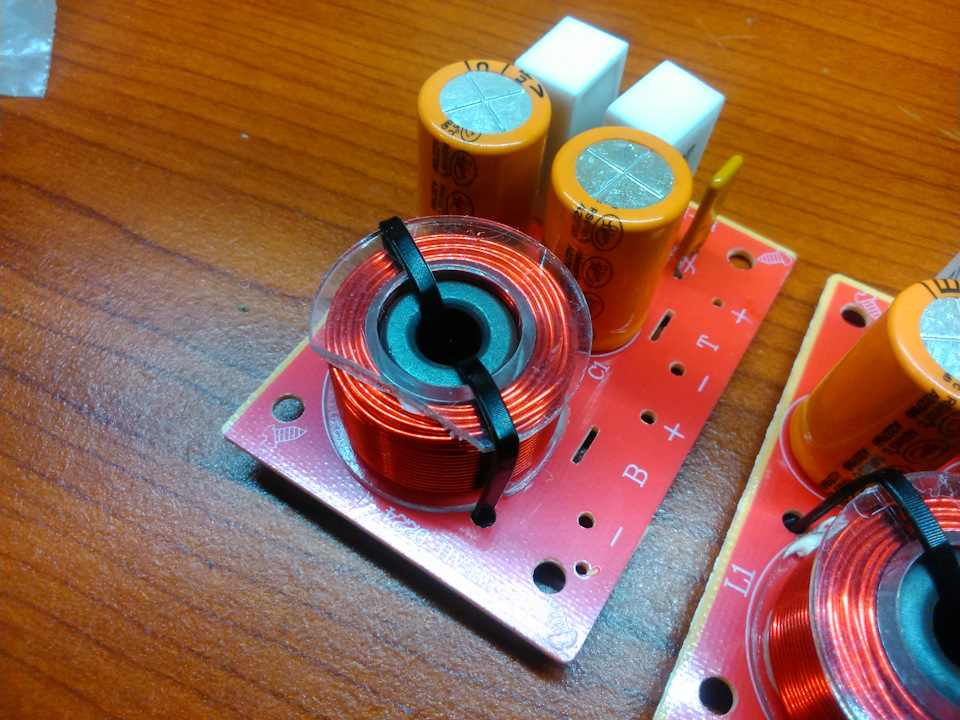

Для живлення таких мікросхем необхідне двополюсне джерело змінноїнапруги в 24В. Для цих цілей по знайомству замовив намотування двохдвополюсних тороїдальних трансформаторів по 220Вт кожен. Крім цьогодобра на аліекспресі замовив ще чотири плати кросоверів. Кросовер (на жаль один дійшов трохи Якщо хто не в курсі - кросовер цепристрій, на який подається звуковий сигнал, щоб на виході отриматийого поділ на низькі частоти і високі частоти. Поділ необхідно длятого, щоб не змушувати один і той же динамік акустичної системивідтворювати весь спектр частот, а була можливість "поділу праці"між окремими динаміками, що суттєво підвищує якість звучання.
<
За підсумками вся ця конструкція повинна була вийти досить значнихрозмірів. Природно, що для такого монстра необхідний відповіднийкорпус, який було доглянуто та знайдено на олх.
Вооооот такий ось.
Мощний корпус від якоїсь совдепівської військовоїелектроніки)).
Що в ньому добре - Кришки, що відкриваються, і щілинні фільтри збоків. Враховуючи, що хороша вентиляція мені знадобиться, цевиявилося дуже доречним. Як "материнську плату я використовувавтовсте 6мм органічне скло. Воно було розкреслено і розмічено. Потімбуло засвердлено отвори і нарізано різьблення для стійоккомплектуючих. Всі комплектуючі встановлені на 30мм стійки .
Наведу ще кілька фоток процесу складання. З управлінням віддатчиків температури на радіаторах мікросхем підсилювачів.
Попереду залишилося остаточне компонування елементів управління такомутації.На жаль досі ще не дійшла пара елементів з Китаю, томуробота тимчасово зупинилася.Вбиваючи час моделюю остаточний варіанту фотошопі.
Буде приблизно так.
Ну а коли все закінчу можна буде порівняти з оригіналом)
> І звичайно ж у майбутньому зароблю відео зі звучанням.
Дуже сподіваюся що все вийде як задумано.
Удачі всім!
"після загального складання вся конструкція була приміряна вкорпус. У результаті на сьогодні проект має такий незавершенийвигляд. Попереду залишилося остаточне компонування елементівуправління та комутації. На жаль, досі ще не дійшла пара елементівз Китаю, тому робота тимчасово застопорилася. Вбиваючи час моделююостаточний варіант у фотошопі.
Буде приблизно так.
Ну а коли все закінчу можна буде порівняти з оригіналом)
І звичайно ж у майбутньому зароблю відео зі звучанням.
Дуже сподіваюся що все вийде як задумано.
Удачі всім!
"після загального складання вся конструкція була приміряна вкорпус. В результаті на сьогодні проект має такий незавершенийвигляд. Попереду залишилося остаточне компонування елементівуправління і комутації. На жаль, досі ще не дійшла пара елементів зКитаю, тому робота тимчасово застопорилася. Вбиваючи час моделююостаточний варіант у фотошопі.
Буде приблизно так.
Ну а коли все закінчу можна буде порівняти з оригіналом)
І звичайно ж у майбутньому зароблю відео зі звучанням.
Дуже сподіваюся що все вийде як задумано.
Удачі всім!
