Завершальний пост.
Після виконаних робіт з перепаювання кнопок і установки керма, виявився маленький косяк.
Підсвічування кнопок сильно тьмяне і малопомітне в в порівнянні здіодним підсвічуванням панелі приладів, центральної консолі.
Знову розбирати і паяти знайшов шматки білої діодної стрічки.

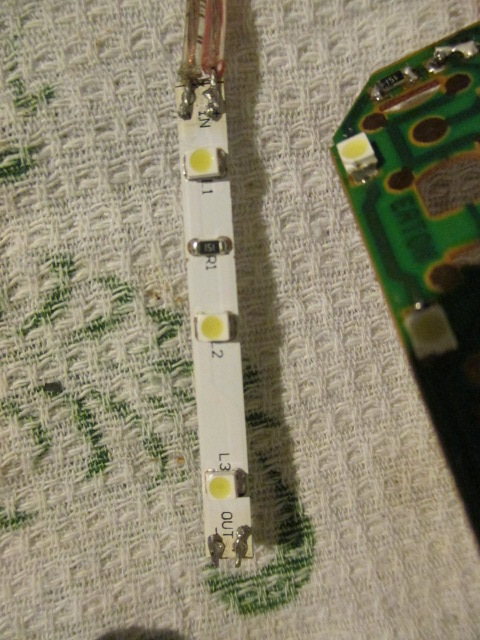

Шматок стрічки на 3 діоди з резистором буде донором дляпідсвічування кнопок

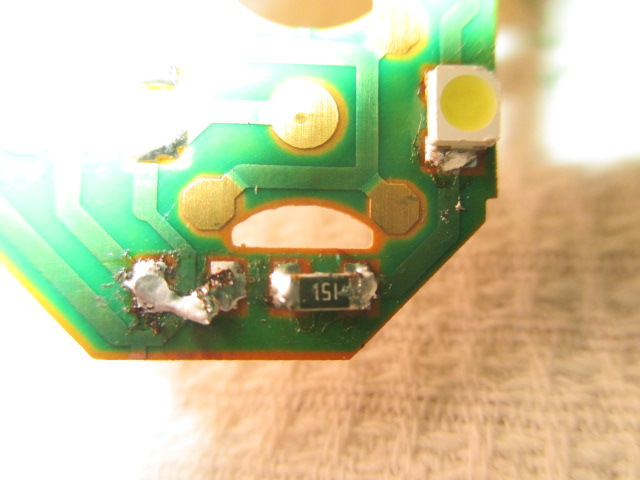

Ну, а далі все просто. На місці першого резистора проклав доріжку золова, на місці другого припаяв резистор з діодної стрічки.

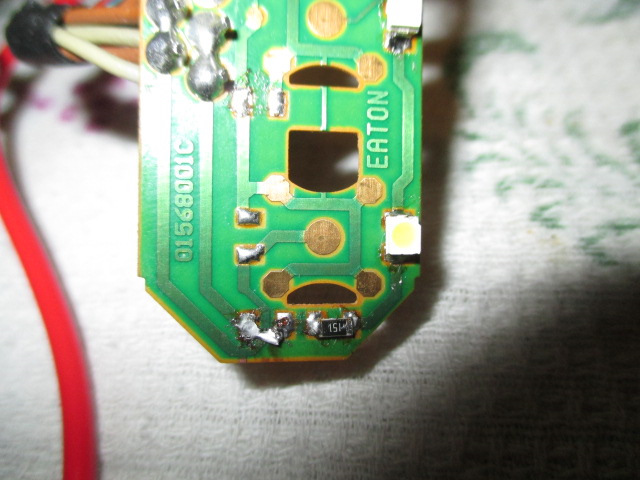

> На платі випаєні рідні резистори та встановлений новий зістрічки
Робота не ювелірної якості, оскільки використовувався звичайнийвеликий паяльник.
Після, впаюємо нові діоди.

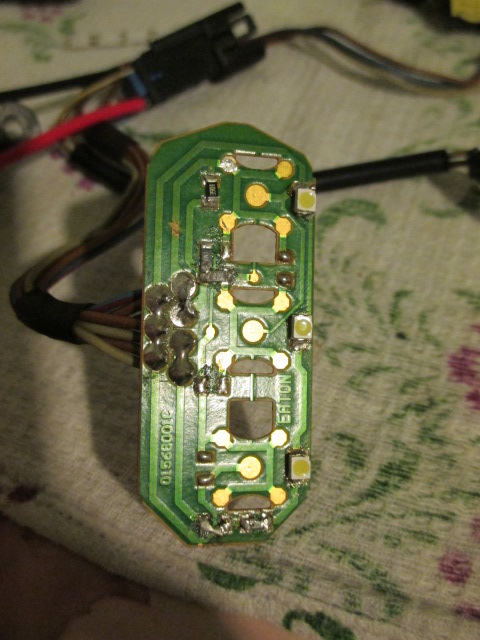

> Готова плата На фото може здатися, що вона страшна, аленасправді чиста і максимально акуратна. Дуже складно паяти, старимвеликим паяльником, такі схеми. За підсумками кнопки світятьсянабагато яскравіше. Поки що ще не встановлював на кермо, тому інемає завершального фото.
Коментарі2
Навіщо випаяв рідні резистори?
Опір не те. Могли б перегоріти діоди.
