Вихлоп K-tuning stage #1

Той випадок, коли від поганої голови і рук немає спокою.

Раніше я вже писав піст про саморобний вихлоп, тепер вирішивпросунутися далі.
Відпустка, вільний час, тепло, вільні руки, як тут не розважитися вгаражі. K-tuning

:))
Надивившись видюх, начитавшись постів в інтернеті, вирішивризикнути і спробувати створити це диво.

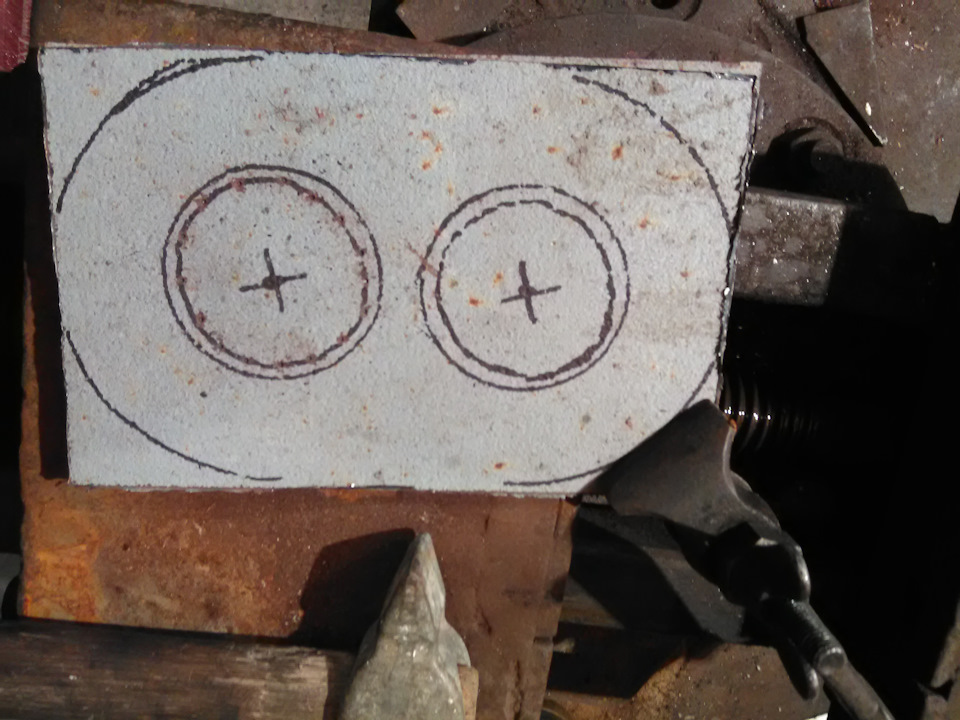

Зібравши залишки від попередніх робіт приступив до справи.210х120х2 мм розмітив першу заготівлю.

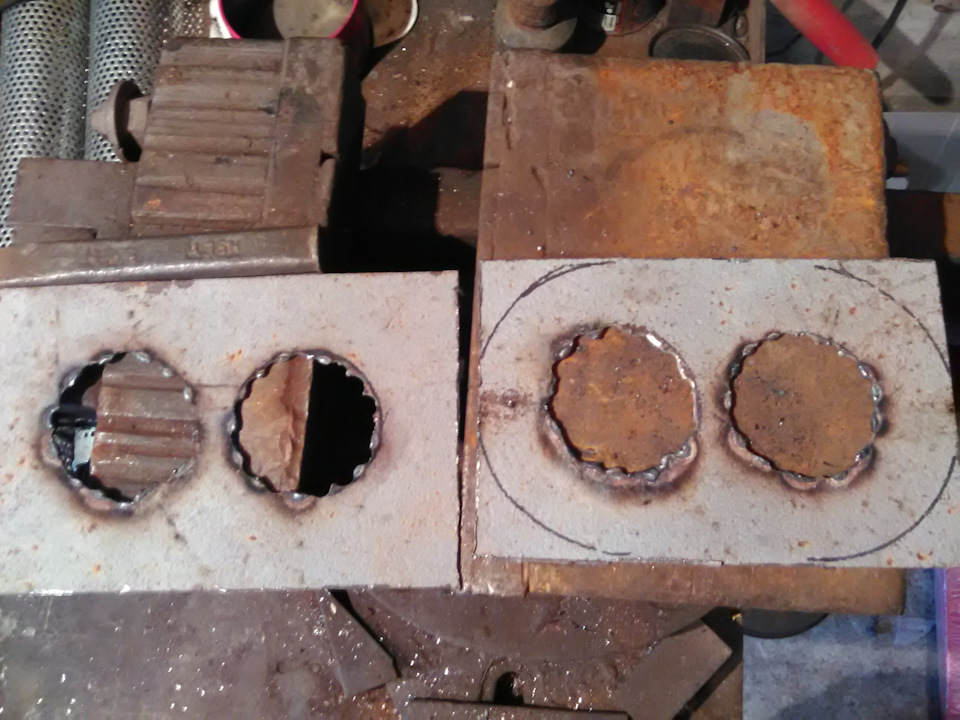

Від руки вималював і став висвердлювати.Взявся вибивати центрузубилом, зрозумів сильно клопітно і просто виварив залишкизварюванням.

Один мінус, то що залишаються краплі, які складно зчищати

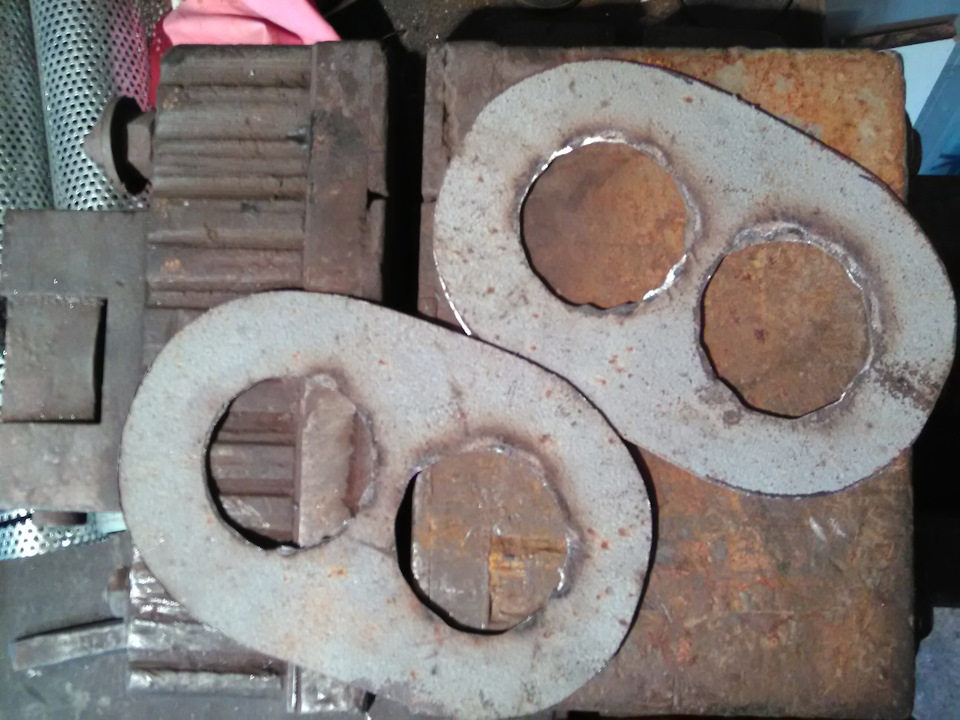

Година роботи напилком і отвори більш-менш нагадують ідеальнеколо

Похибки усунуться при зварюванні труб

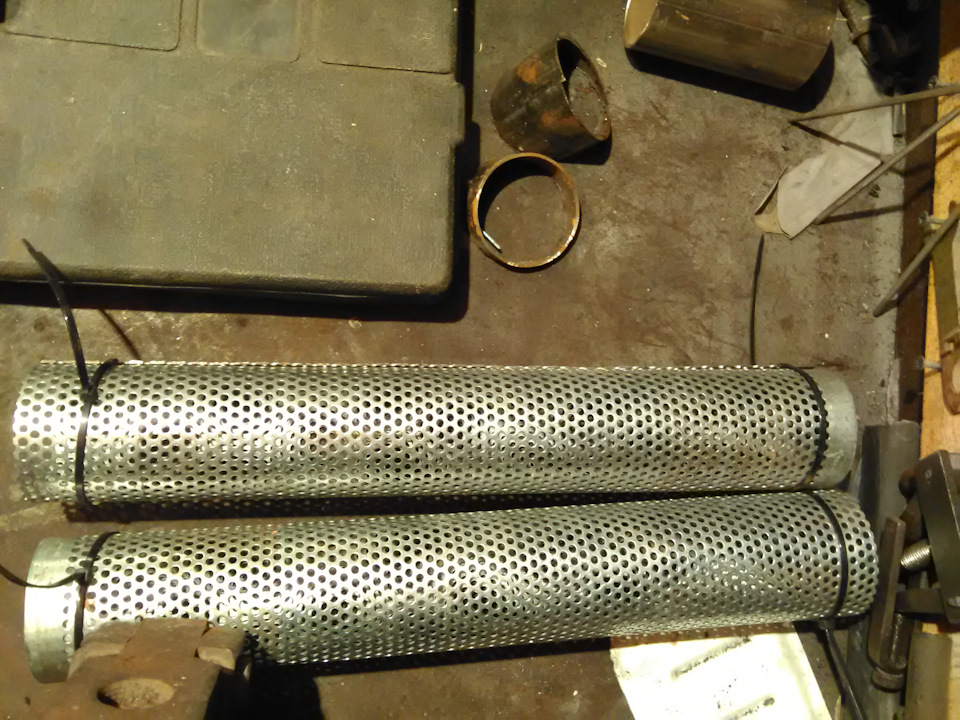

> З перфорованого металу 2 мм., зробив труби діаметром 60 мм., довжиною 500 мм.

Внутрішні труби глушника
На заготовки наварив борти шириною 15 мм і відступом від краю 2 мм.Оскільки планував розбірний глушник.
По колу не обварював, щоб не повело метал

Вварив обрізки 60 мм труби і зібрав попередньо воєдино.

< br> Обрізки труб приварив з перепусткою усередину майбутньоїбанки на 30 мм., щоб можна було внутрішню трубу одягати
Картина поступово починає виресовуватись.
Такий скелет прямотоку<
Далі, тривала та завзята боротьба з виготовленням зовнішньогокожуха банки. Лист металу 600х500х2 мм після 1.5 години мук іпідгону набув овальної форми.
Внутрішній вигляд

Зібрав всю конструкцію.

Прямоток в зборі. Скріпляться буде заклепками.

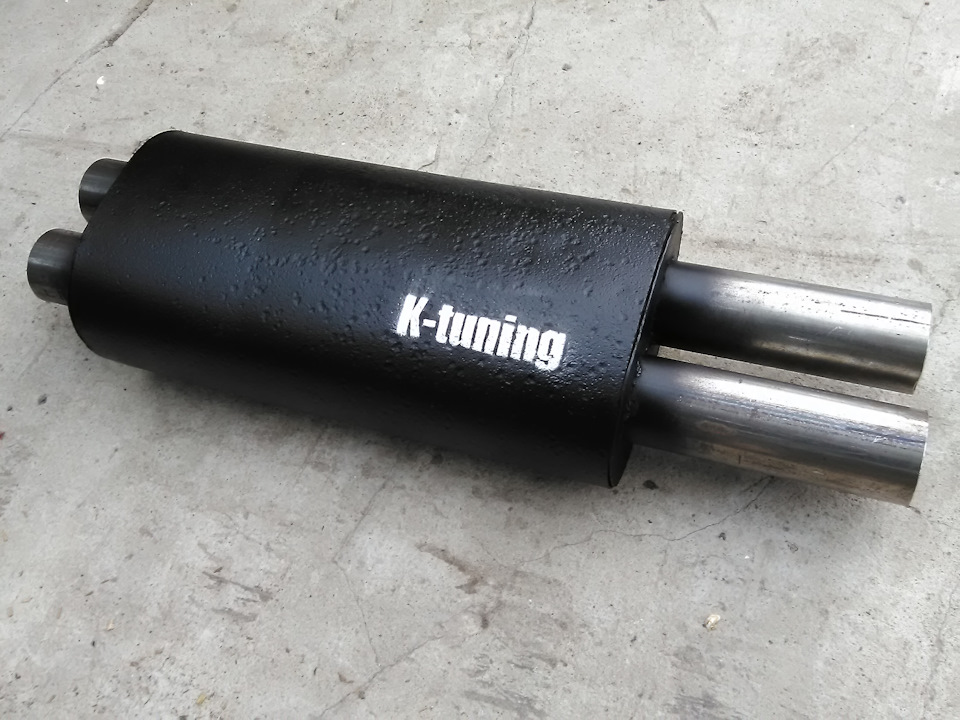

Привів усе до божого вигляду. Старий метал зажадав чищення нетільки відьмою, а й болгаркою Почистив, пофарбував Придумав своєлого)) На перспективу, дивишся зайде)
Amg, koenig та ін теж починали з дрібних робіт у гаражі)))
За підсумком. Перша проба пера на роботи такого характеру. Не безкосяків, звичайно, все робилося дідівським способом через епт.Матиі ударом молотком. Думаю, будь відповідний інструмент і новийметал, а головне досвід, результат вийшов би на порядок краще.Надалі експерименти з набивкою та гра зі звуком. Подивимося, що врезультаті вийде.
