Всім Привіт :))
Давно вже їжджу з даною доробкою в машині і навіть коли машинатонована вона корисна! ..

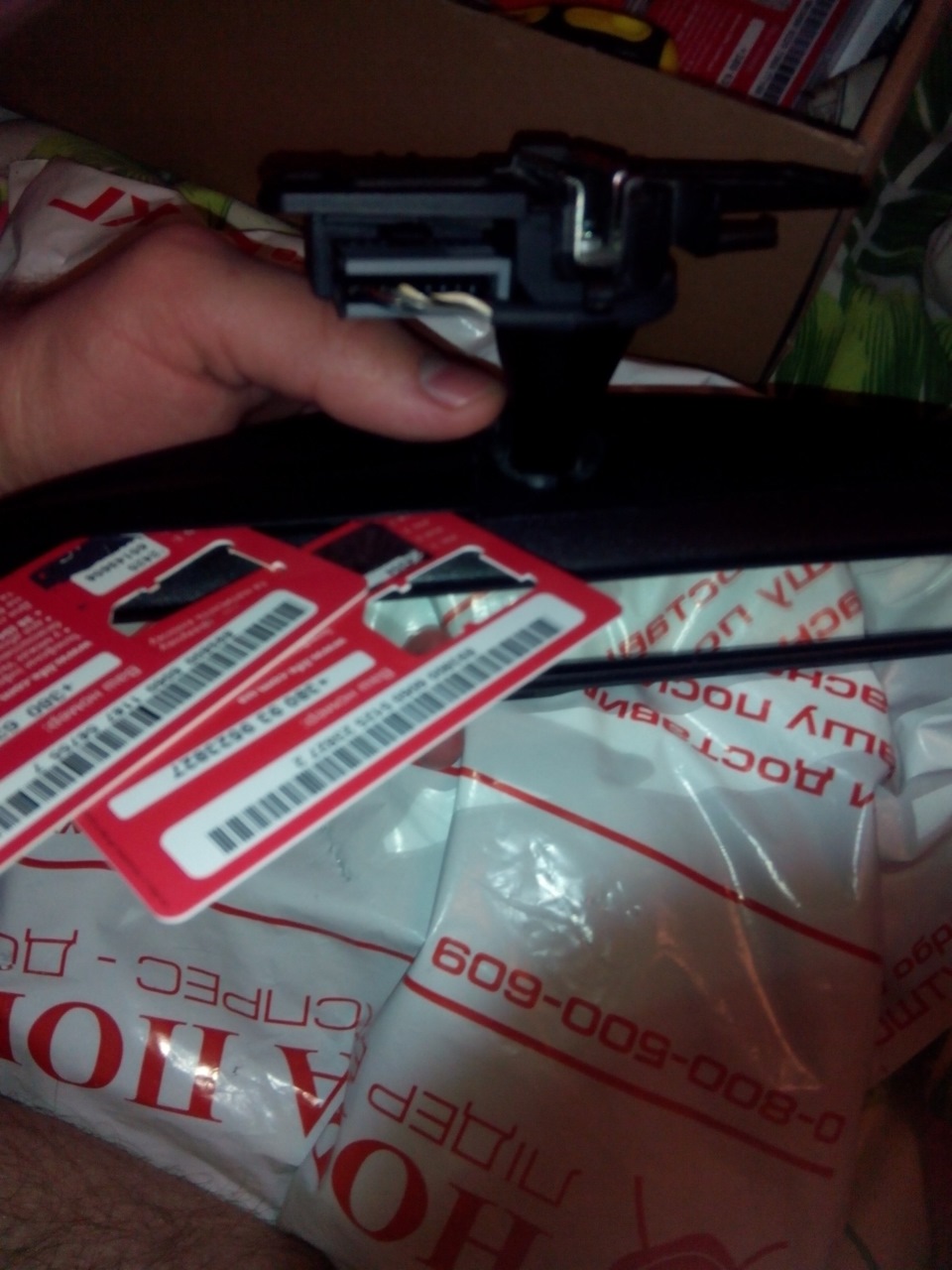

Придбав дзеркало з автозатемненням і підсвічуванням від Vectra C, на Драйві2 знайшов багато БЖ з даною переробкою. За допомогою парипластикових карток, які у мене валялися від мобільнихСІМ-карток.
розбирання дзеркала
Пройшовся картками по колу для клацання всіх кріплень на рамці…

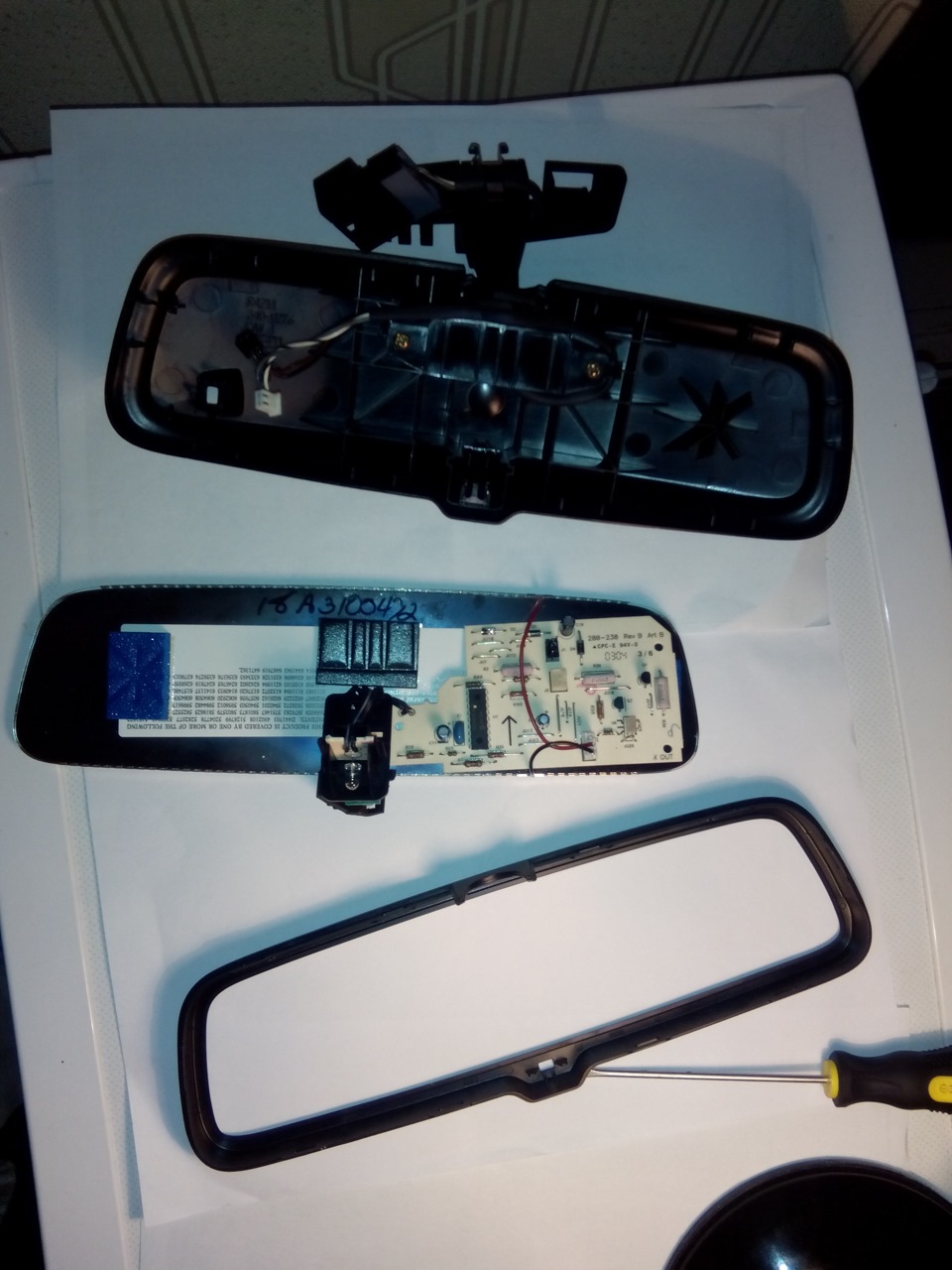

розібрав його

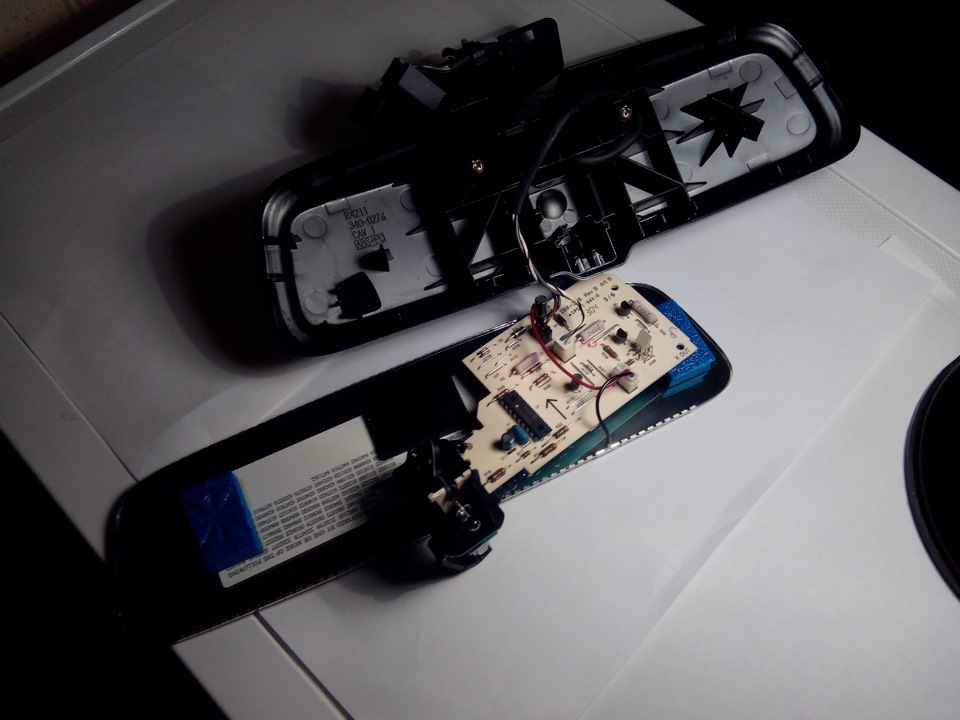

І покроково почав розбирати всередині… Від'єднуючи хамутик якийтримає лампочку, роз'єми і сам кріплення. > Нам для роботидзеркала потрібно буде тільки 2-ва дроти, чорний "+" і коричневий"-", а 2-й просто знімаємо. Вектори ц

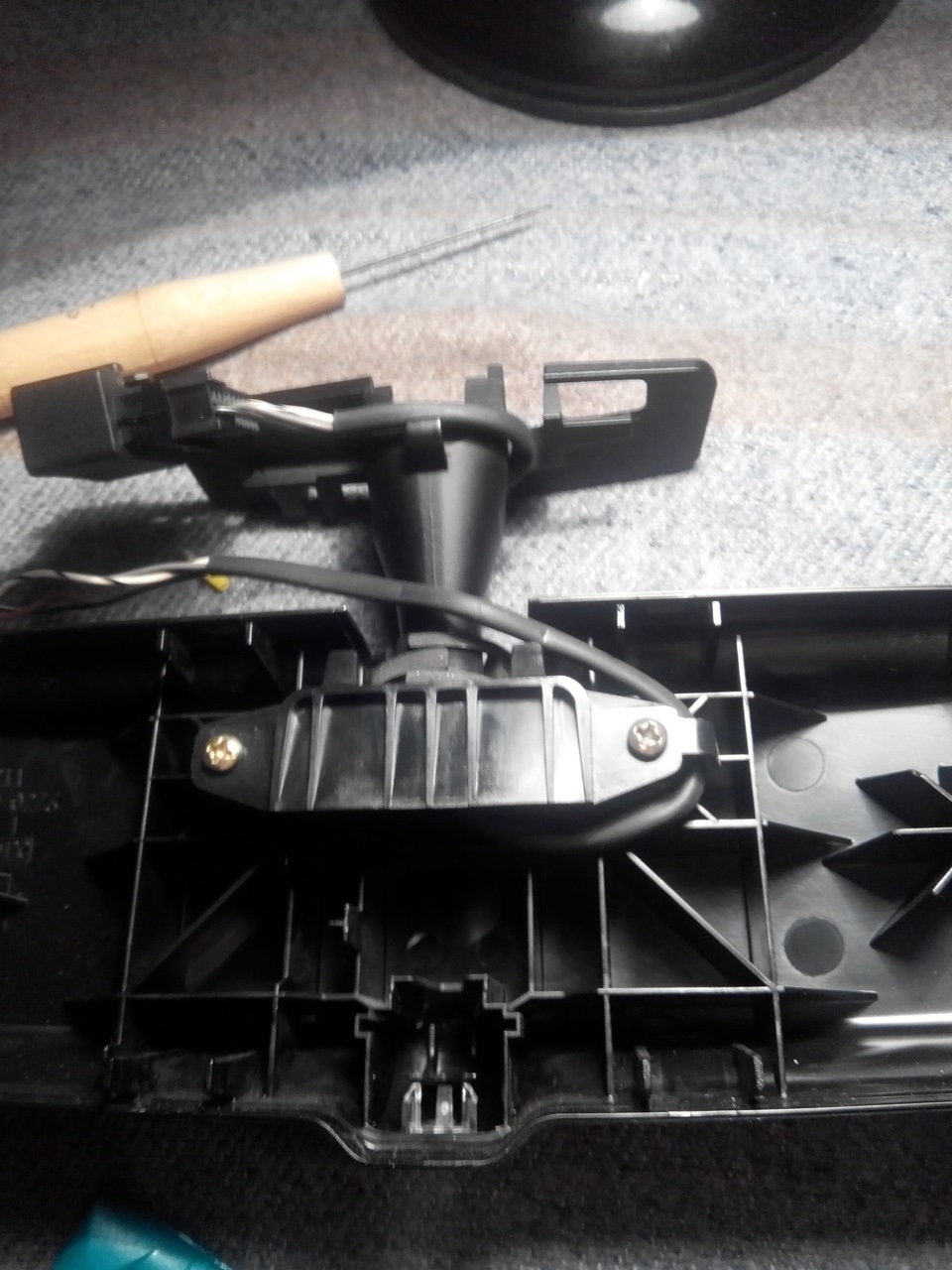

Ну і далі було найцікавіше… Пиляти, клеїти, паяти. І пилю кріпленнявід Ц-шки.

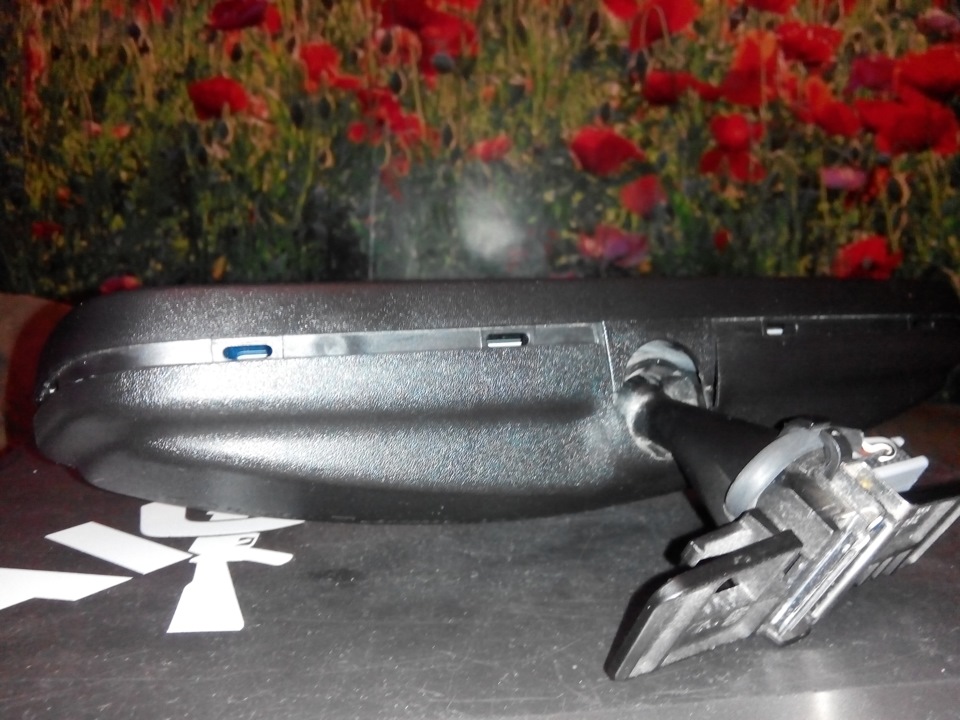

Набиваю кульку на рідне кріплення, заливаю клеєм і збираю вкріплення Ц-шки.
Потрібні дроти, для краси, вирішив сховати в кембрік.
тепер дроти в очі не будуть кидатися.
Збираємо Дзеркало.
І порівнюємо дзеркала — нове і старе) Ну тепер роблю харчування длядзеркала, яке брав від центрального плафона.
Взявши потрібну схему до мого плафону
Припаяв як було показано. Знімати центральну получку над головою іпростягати дроти. Але не тут то був кінець, книга мене обдурила і япотрапив на постійний "+", хоча я підключався до "+" від замкузапалення.
У ТІСі знайшов схему, заглибився в неї і перепаяв по потрібномупроводу.
І ще кілька фоток прикладу як воно працює:
без затемнення, вдень все так видно
і коли на вулиці темно, і ззаду починає хтось світити воно темніє .Якщо прямого світла немає, то й дзеркало не темніє. І приємнебурштинове підсвічування від дзеркала на КПП. Вночі зовсім ненапружує і все приємно висвітлюється. І стильно виглядає в машині.
Коментарі19
Хороша робота, в пасат теж з автозатемненням хочу
Дякую)Якщо є така можливість ставити, то функція корисна навіть коли тонована машина.
Добре девайсик))))
так! Дякую))))
Це треба прокласти провід + щоб він з'являвся при вкл. запалювання?
Не потрібно, він у плафона є ... достатньо підпоятися до цього дроту.
У мене тільки два дроти на плафон підсвічування
дивно, але якщо так то можна взяти плюс (який працює від зам. запалювання) від прикурювача, від підсвічування бардачку і від чого хочеш що працює тоді коли вкл. запалювання)
зрозумів, дякую
потрібна доработка.ну якби уважно читав мій БЖ про такий ось плафон то зробив все правильно
Я спочатку зробив як Денис з Мінська, у нього так працювало як і належить. А потім коли я зрозумів що у мене не так, зайшов у тис і потім знайшов ваш запис і вже зрозумів свою помилку ))
Гарне дзеркало)
Так )
Я теж спочатку припаявся на постійний плюс)
Видно ця книга всіх надурила))
ооочень корисна штучка) так, Дня?)))
Так, Міш, корисна функція)))
Дівайс, що стоїть, вітаю)))
Дякую )
