Всім привіт!
Виконав свою обіцянку-підключив кнопки до свого ПК. Не очікував щонастільки добре буде працювати, на натиснуту кнопку ПК реагуємиттєво. Мало того працює сигнал і підсвічування кнопок.Для повногофункціоналу керма знадобилося 4 контакти 1-сигнал 2, 3 -кнопки4-підсвічування кнопок
Було два варіанти розвитку цієї теми один з них не вийшов.

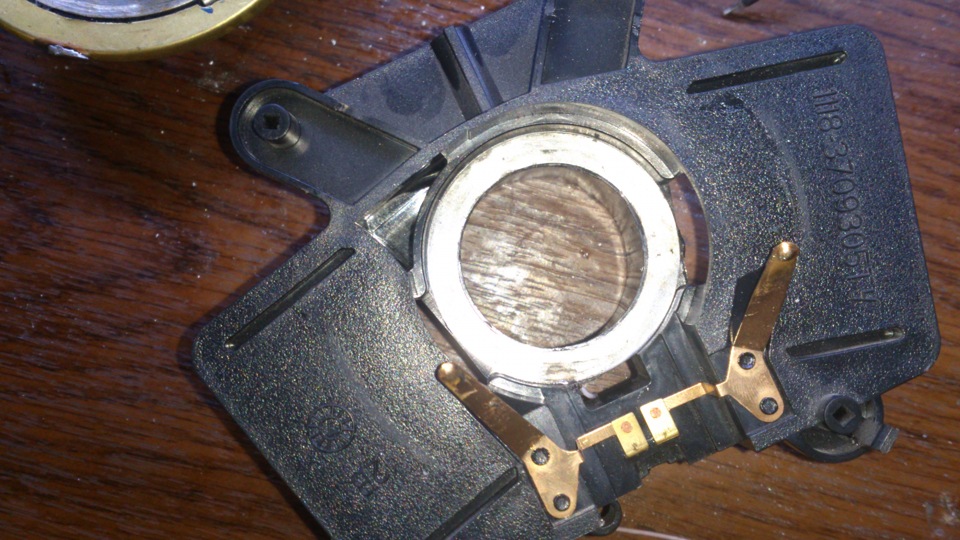

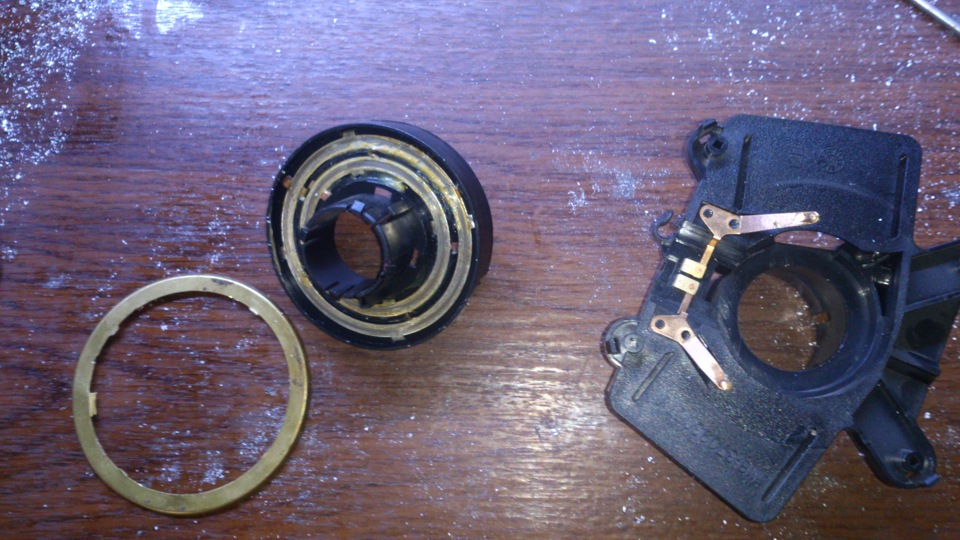

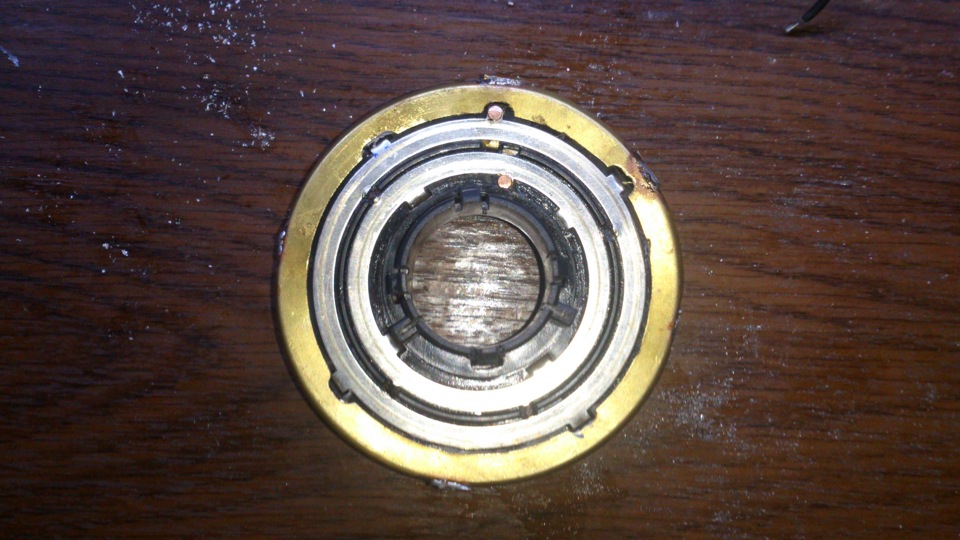

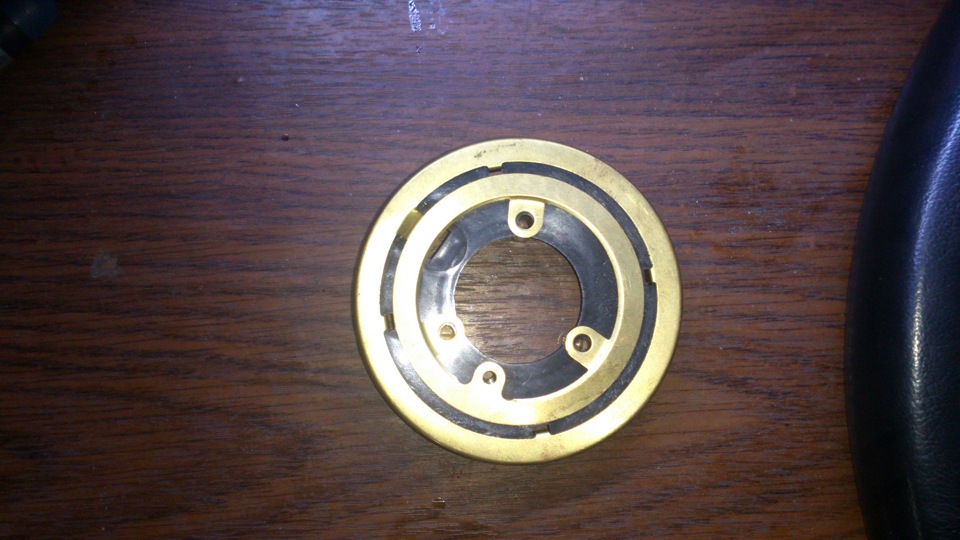

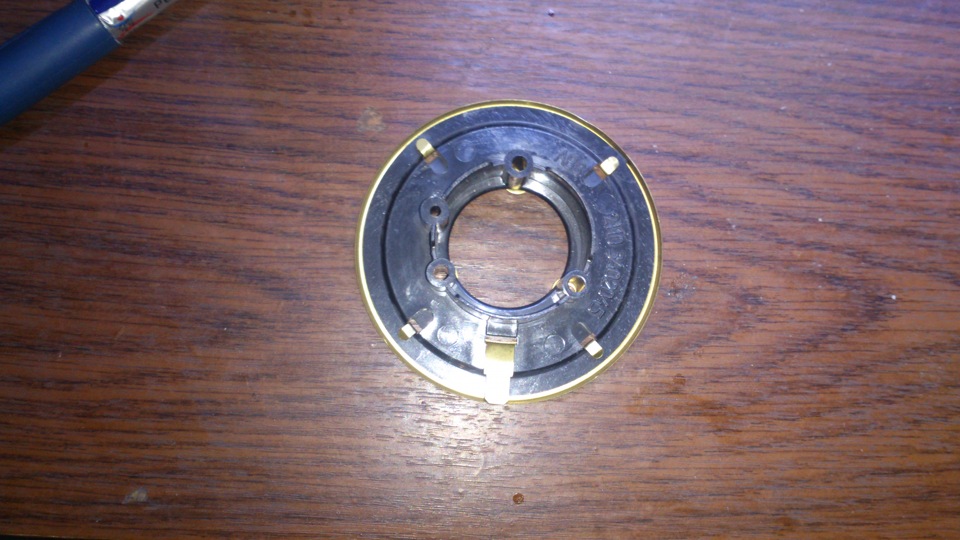

Перший варіант Це рульові контакти з 2108 і корпус під кермових з2108 Як видно 2 контакти вже є, треба ще два, одне всередину (зконтакту 2101) друге назовні ну тут треба було самопал робити.почав збирати внутрішнє кільце зрозумів що штир, який відкидаєперемикач повороту, доведеться видалити, а завдання було зберегтиповний функціонал керма, жертвувати ні чим не хотів. Що кільце зконтактів 2108 майже підходить по зовнішньому діаметру правда требабуло трохи підточити Так, кільце підточено і закріплено, 3 контактивже є 4-й контакт буде на зворотному боці за розміром як на ваз2101 Бігунок з корпусу 2108 який я приклею на корпус калини
Приклеїв
Нумерація контактів хто з ким буде з'єднатися коли я все цезберу
Зібрав і припаяв дроти
Бо верхня частина кріпиться буде не так як на калині, автоматичнозмінюються своє розташування виступи які відкидають поворот, приблизно розрахував де має бути виступ і на це місце вкорячивконтакт №1 тепер він несе дві функції Ставимо все на місце іпідключаємо Прикручуємо кермо і підключаємо Так з кермомрозібралися, щоб зараз це з'єднати з ПК нам знадобиться проміжнийконтролер ним буде Arduino Nano. У чому його перевага:програмуєтьсячерез юсбі (не треба морочитися з програматорами, легкий увикористанні, багато готових рішень на базі Arduino
Скетч і підключення знаходяться тут). Роботи керма
Всім добра
