Усім привіт.
За цей рік пророблено величезну кількість роботи над проектом.
Але на цьому я не зупинюся!
І так плани на наступний новий рік:
1. Поставити пневму підвіску (хлопці БУДЕ ПНЕВМА! )
2. Закінчити з роботи з кузовом Доварити арки, пороги, капот і такпо дрібницях.
3. Виготовити з нуля передній і задній бампер.
Так як на торпеді відсутні будь-які кнопки.Вирішено було зробитиперемикання з ПК, а саме з монітора.Буде 8 кнопочок.І можнапідключити будь-що.Наприклад тугіше пневму (піднятиопустити)<

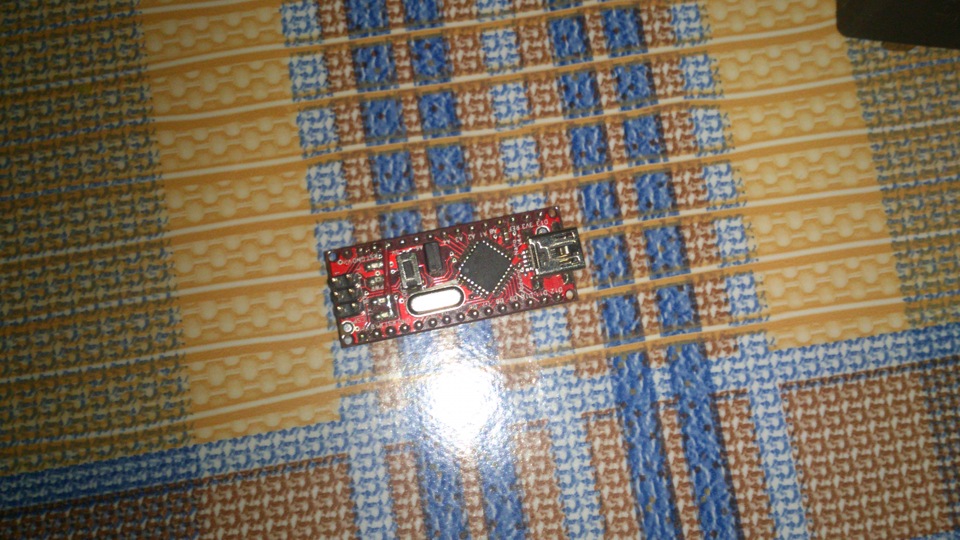

Вже знайома деталька ардуїнка міні

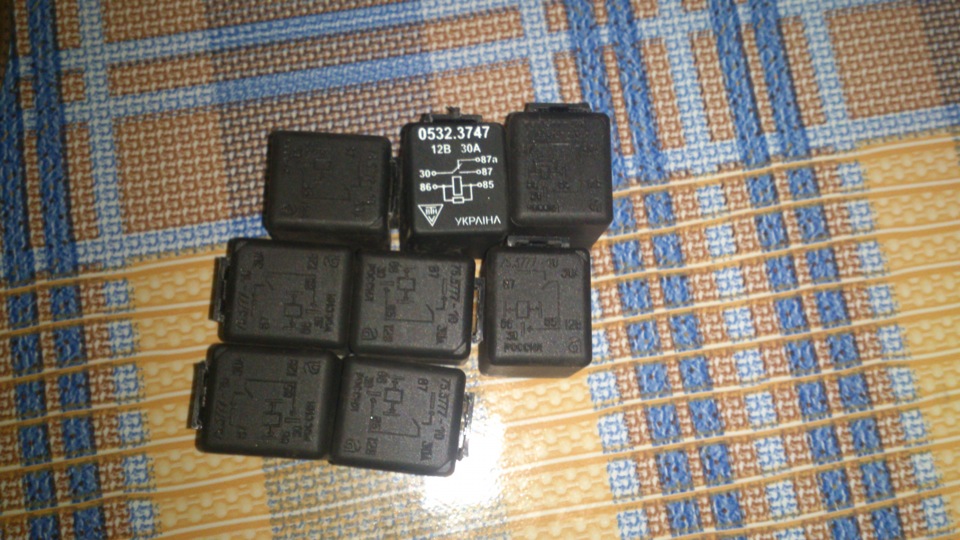

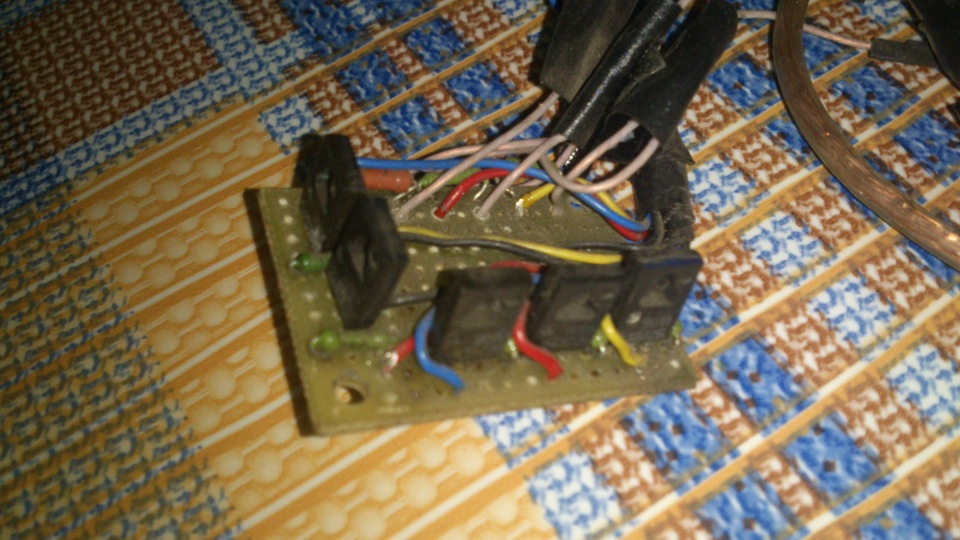

Розпаяв ключі на макетці.З мікро контроліра приходить сигнал натранзистор той у свою чергу замикає ланцюг котушки релюшки (включаєреле)

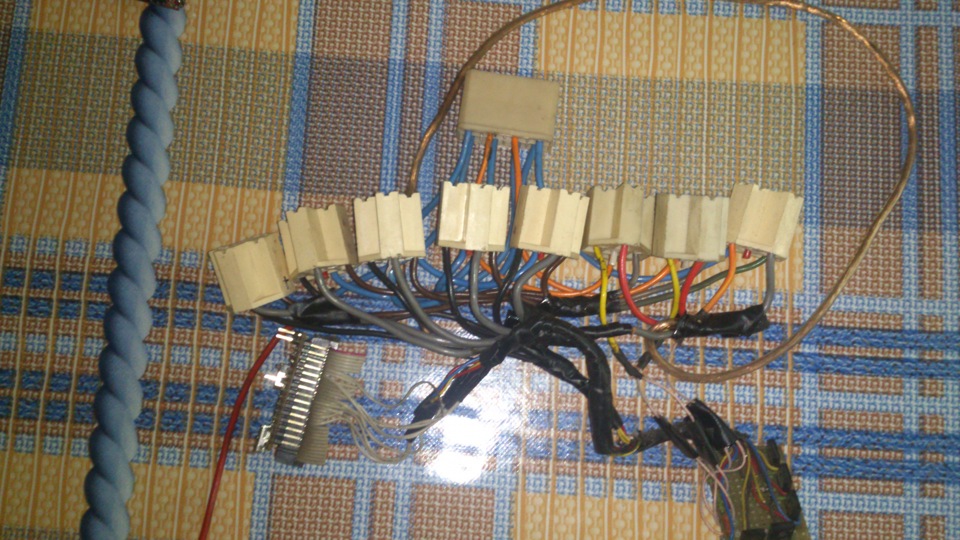

Розпаяв цю справу

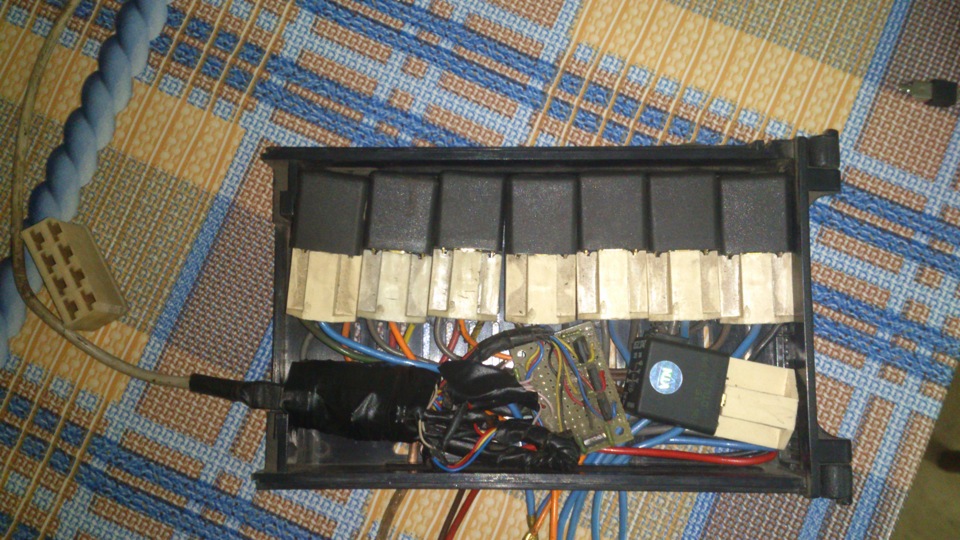

Уклав всю цю справу в корпус Хоча можна було інакше вчинити, продаються готові рішення в корпусі і набагато меншого розміру. Нувже пізно. Так це окрема тема. Хто стежить за моїми бж той знає щоя купував кнопку старт стоп (китй), навіть дуже радів цій покупцітак ось, не витримала вона навіть і дня експлуатації (згорілагеть-чисто) Залишив я тільки саму кнопку, блок управління свійвкарачив звичайно ж на ардуїнці . Так як я не сильний упрограмуванні звернувся за допомогою до OveR-BoooosTмега респект за написання скетчу. Так тепер алгоритм роботи кнопкинабагато цікавіший за китайську, плюс до цього можна йогопідправляти під себе.
Розібрана кнопка старий стоп. Раніше вона світилася тільки однимкольором (синім) і не особливо вписувалася в мій дизайн (червоно-білого підсвічування). Коли розібрав саму кнопку менешокувало те, що там було. Шматок металевої мембрани, яку приліпиликанцелярським скотчем (навіть відбиток пальця китайця залишився))))Вилучив мембрану і впаяв кнопку зі зламаного телефону. З цього жтелефону випаяв світлодіоди і паяв у кнопку в кількості 10 штук.Пайовик з мене нікудишній так що сильно не штовхайте. Тепер вонаможе світитися різними кольорами Припаяв дроти і зібрав кнопкуОсновний колір білий Індикація запалення червоний Індикаціязаведеного двигуна зелений Ну і найголовніше! Вже готуємося допневми
ВІТАЮ ВСІХ З НАСТУПАЮЧИМ НОВИМ РОКОМ!
ВСЕМ ДОБРА І ХОРОШОГО НАСТРОЮ!
ЗУСТРІНЕМОСЯ ВЖЕ В 2013 РОКУ :)))))
