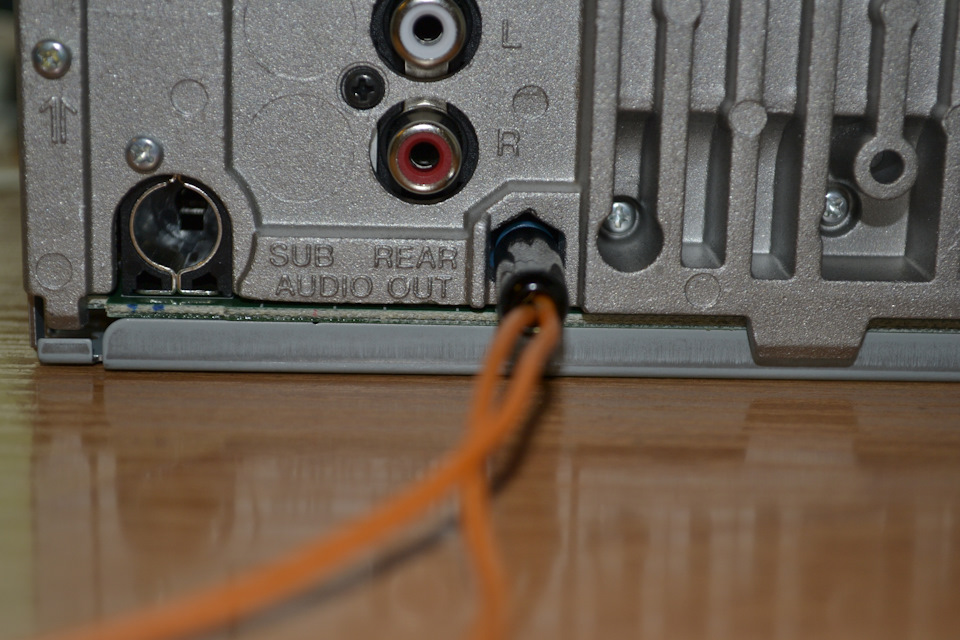

Мультируль. Закінчення. SONY DSX-A202UI + мультируль Mazda 6GG

І так, відбулося. Мультируль працює на всі 100%.
Тепер трохи передісторії…
Нещодавно я встановив собі мультируль від Mazda 6GG З круїзомособливих проблем не було, тільки з магнітолою вийшла загвоздка.Умене була встановлена ​​магнітола Kenwood KMM-100GY.Біда цієїмагнітоли в тому, що вона керується по дроту не за допомогоюрезистивної матриці, а по протоколу.Забігу трохи вперед і скажу, щоя таки не дійшов до фінішу з цією магнітолою…
Спершу порився в інтернеті, знайшов адаптери кнопок керма, алевони, як правило, коштують вдвічі дорожче за мою магнітолу. Якийнапевно народився з паяльником в руках, я взявся за вивченнямагнітоли. Нічого не підійшло. Потім розібрав магнітолу і вистежив, куди веде провід управління. З'ясував, що він паралельний зІЧ-очем, якого в моїй магнітолі немає, але місце для установки є.Купив, впаяв ІЧ-приймач, резистор відсутній впаяли 10К.Купил пультKenwood RC-557. Але, на жаль, магнітола ніяк не реагувала. Почавшукати прошивки від схожих магнітол і натрапив на абсолютноідентичну магнітолу Kenwood KMM-X10 і схожу на неї Kenwood KMM-X30.В їх інструкції було зазначено, що вони працюють з ІЧ пультомKenwood RC-406. Але поки я діставався цієї інформації, багатоперечитав різної інформації про подрулевом управлінні. Натрапив націкаву інформацію:SONY та Pioneer управляються за т.Зв. Резистивноїматриці. Так от, у мене вже вселилася думка закинути кенвуд ікупити соньку. Так я й вчинив. Хоча можна було купити пульт RC-406, переконатися що він заробить, потім зробити ІЧ приймач длякомп'ютера, рахувати коди кнопок цього пульта, змінити прошивку підці кнопки і власне прошити ту ж ATINY13, зробивши на базі їїадаптер. Схемка досить проста, і є описана в інеті ... Але більшевкладати грошей і сил в цей проект бажання не було, і я купив SONYDSX-A202UI. Відразу збентежило те, що на задній панелі біля роз'ємупідключення рульового керування я виявив напис "вихід на сабвуфер"., Підкинув змінний резистор і з радістю виявив, що магнітола реагуєна зміну опору. Промацав і записав номінали…

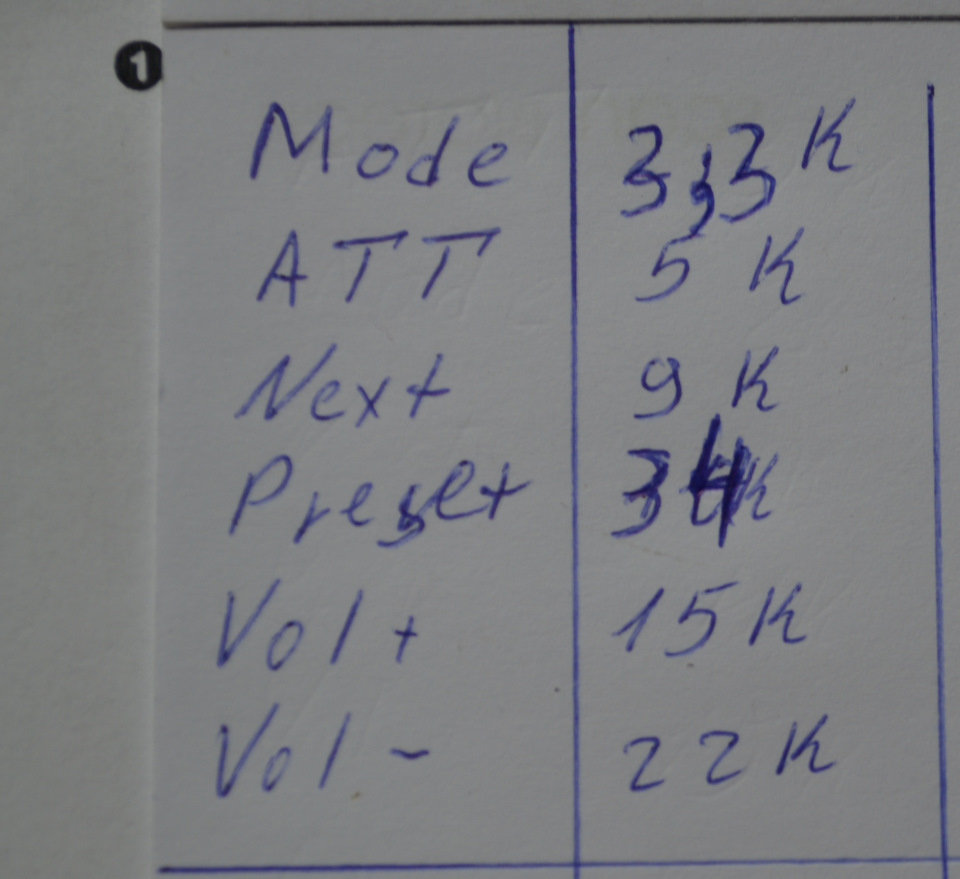

Номінали резисторів управління
Потім почав вивчати пульт.

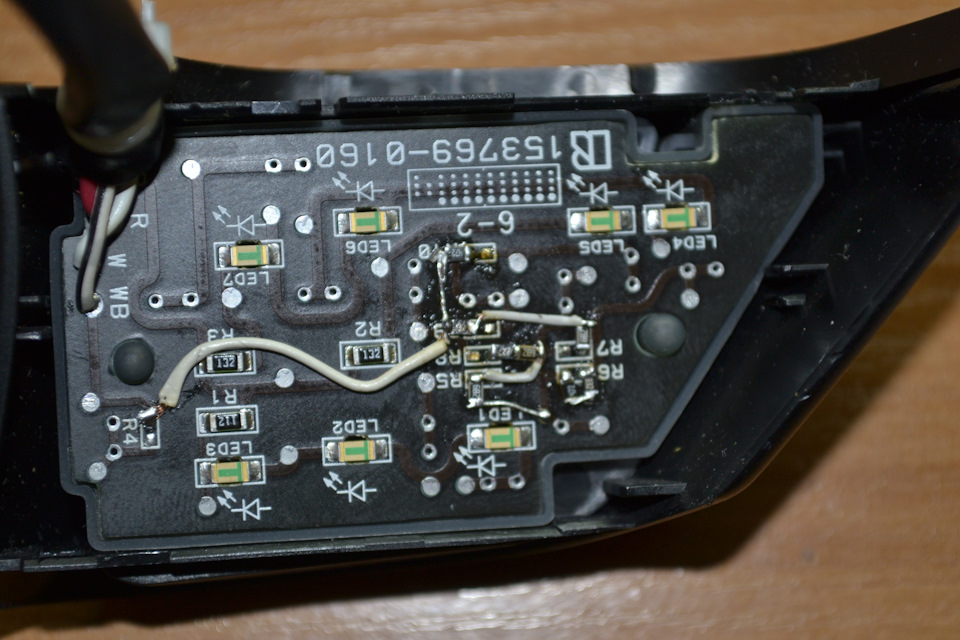

Підключення резисторів у пульті
< Тут знову засмутився, тому як послідовність кнопок на пульті ів магнітолі не збігається.

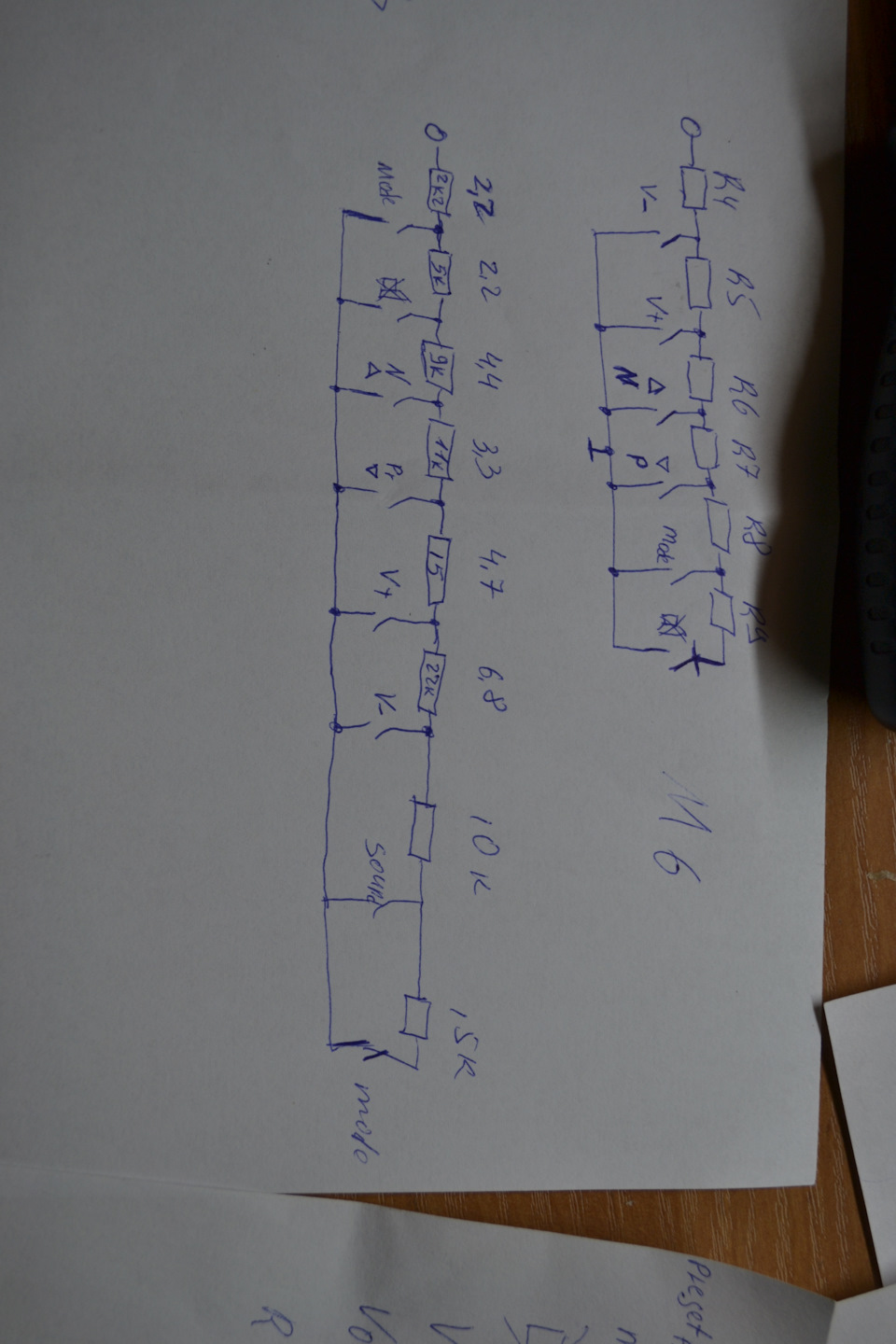

Послідовність підключення кнопок пульта та магнітоли. На номіналирезисторів уваги не звертайте Довелося випаяти резистори від R4 доR10 включно. І по-новому розпаяти схему ... Описувати не буду, т.К.розібратися важко. Потрібно брати мультиметр і розбиратися. Даліпобіг у машину, встановив усе на місце і виявив, що кнопки відхолоду почали працювати некоректно. Зокрема кнопка "Preset" почалазменшувати гучність, а "Mode" - вимикати магнітолу. Довелосязамінити резистор 2, 2К на 3, 3К, а випаяний 2, 2К додати кінецьланцюжка, піднявши таким чином опір кнопки "Preset" до 34К. Післяцих маніпуляцій все працює нормально.
Тест на місці експлуатації…
Ну от і все, радості немає межі…
