Клімат-контроль (установка) 2 год.

Всім привіт. Продовження встановлення клімату. Переходимо напасажирську сторону.

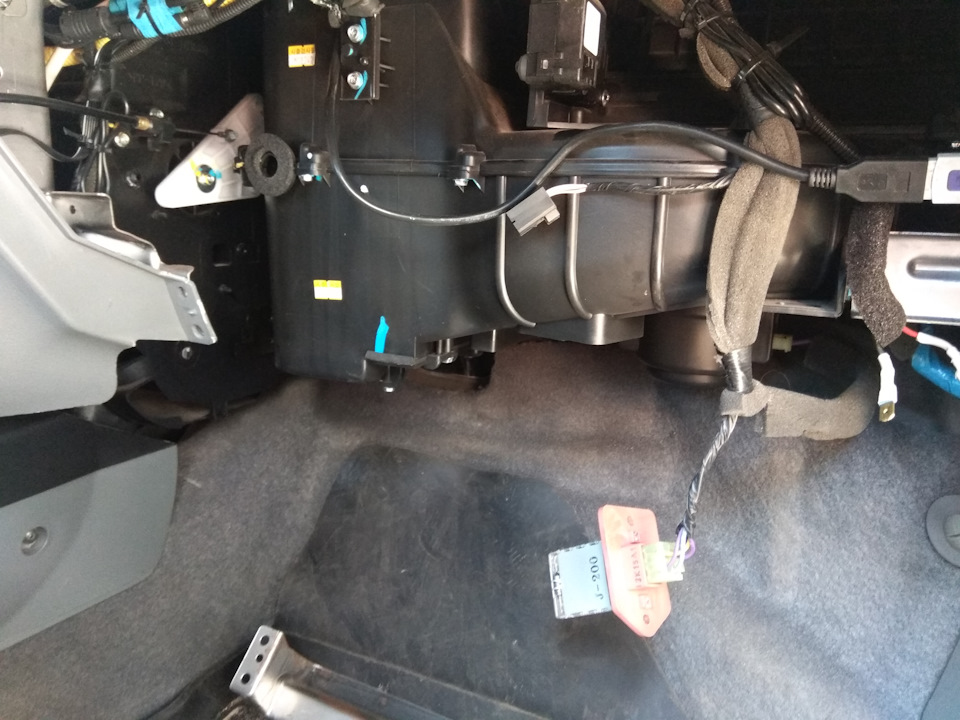

Встановлюємо транзистор замість блоку резисторів.

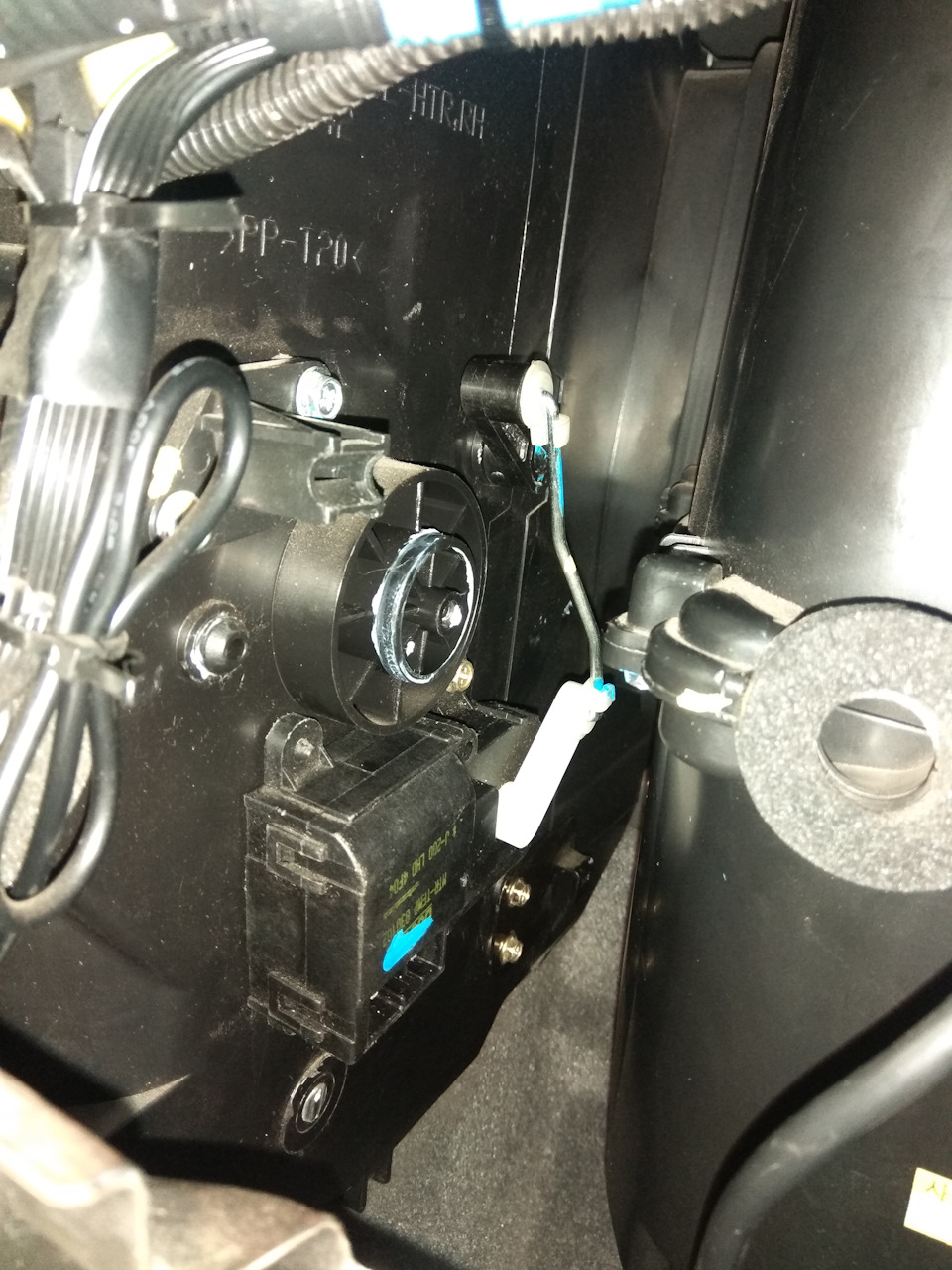

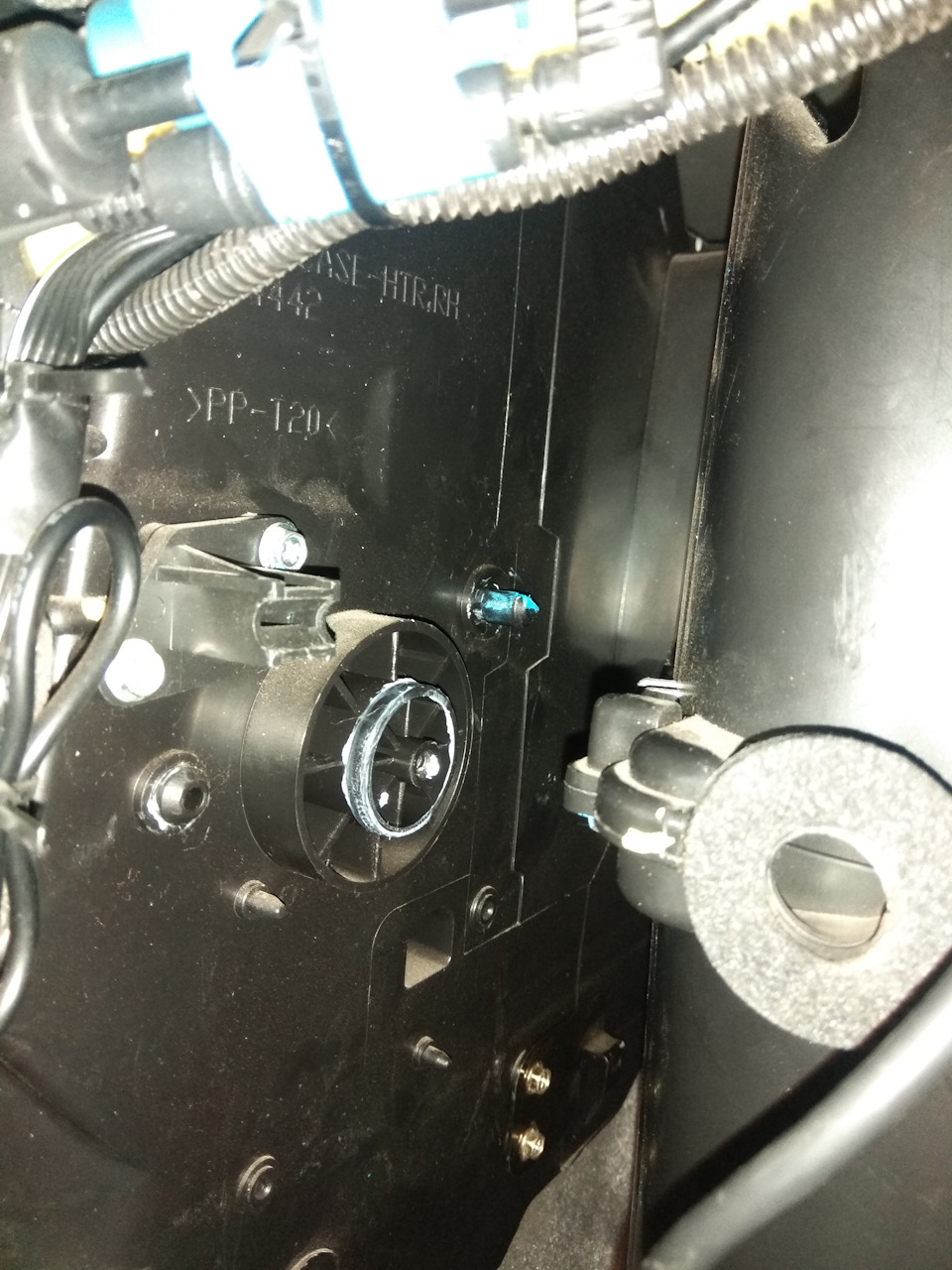

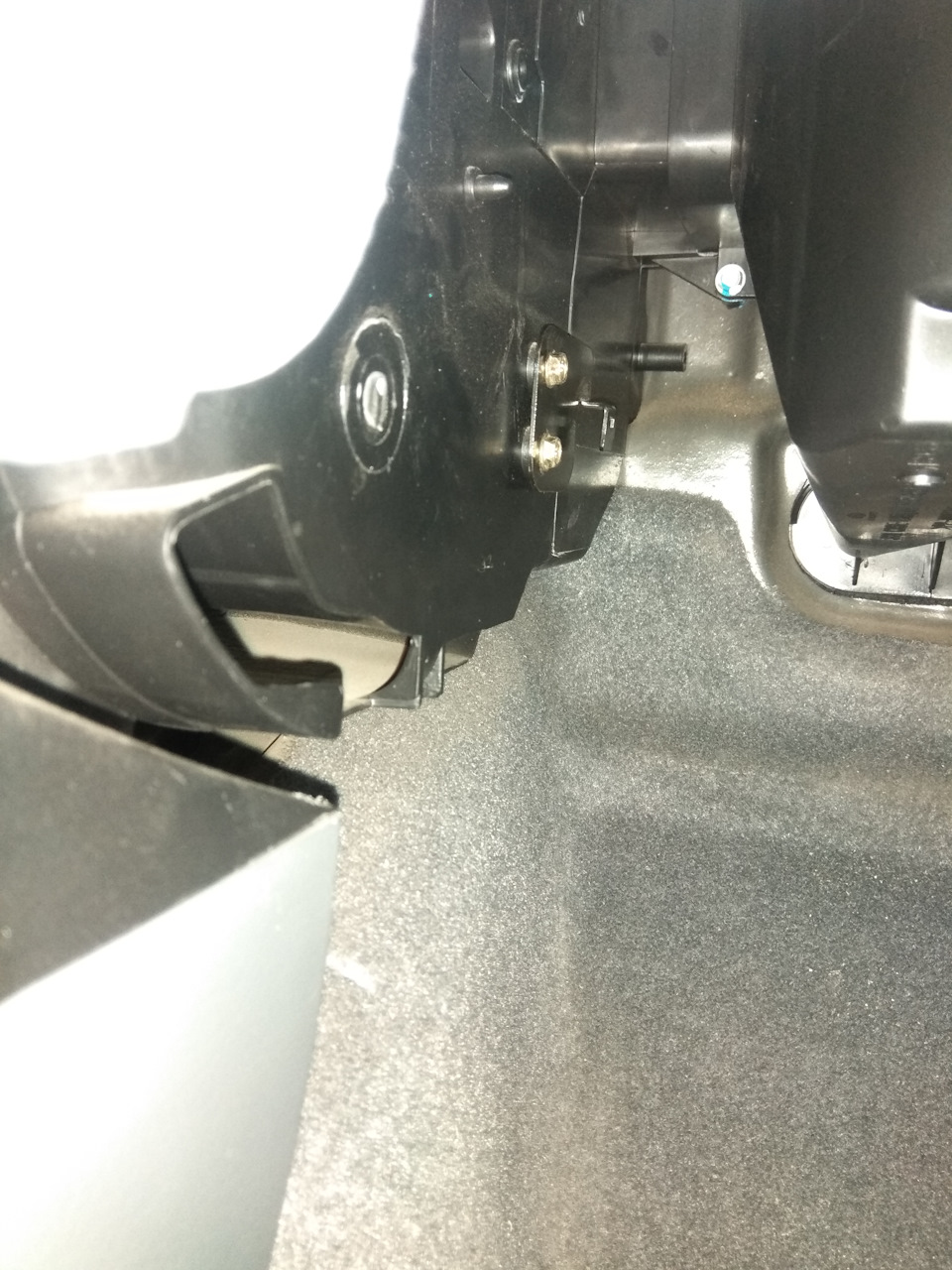

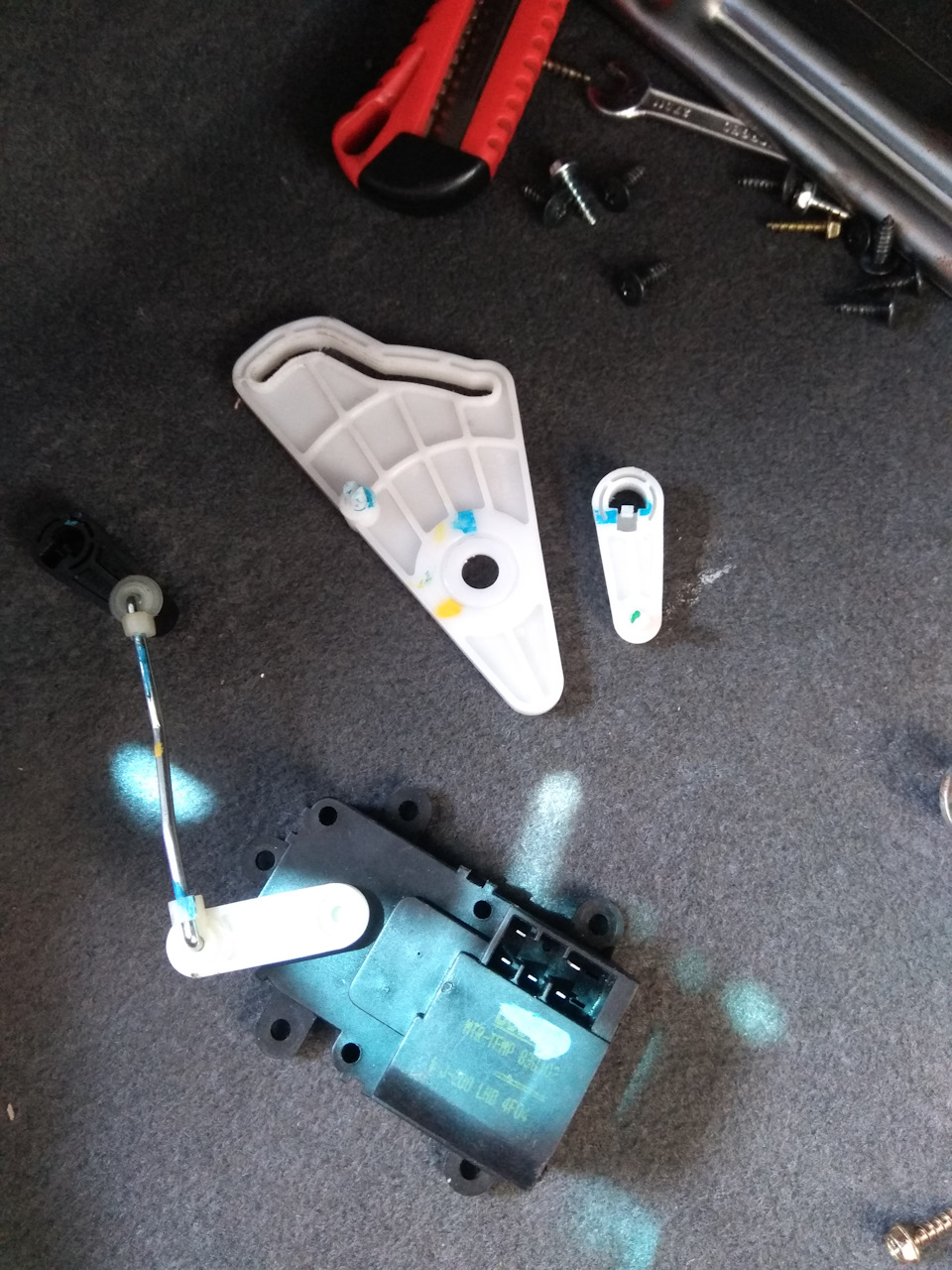

Знімаємо непотрібні деталі і ставимо на місце, що не вистачає.привід засонки. І кріплення роз'ємів 208, 209. Укладуємо проводку іпереходимо до підключення.

Запчастини на фото:556202Запчастини на фото:516208Запчастини нафото:45C201
Для початку я витягнув всю проводку від кондиціонера на пасажирськусторону.

Для зручної комутації фішки у відповідь нової проводки Зі староїпроводки кондиціонера відрізаємо коричневий і помаранчевий дроти, з'єднуємо їх разом і припаюємо до фішки у відповідь нової проводкиклімату.

Відповідно перекидаючи по черзі потрібні дроти на відповіднучастину клімату.

2 провід Фіолетовий до фіолетового
3 провід. br/>
Це силові товсті, відрізаємо від фішки і підключаємо до частинипроводки у відповідь (або до саморобної яка йде від С209),
4 провід. Зелено-білий до зелено-білого.
5 провід. Білий до білого:
6 провід.Другий помаранчевий від блоку кондиціонера і припаюємо допомаранчевого від блоку клімату.
7 провід. Коричнево-білий до коричнево-білого.
8 провід. Зелений до зеленого (їх два) ось той що треба:Урезультаті на цьому етапі я перекинув 8 дротів. 4 дроти необхідноподовжити на 2 метри (приблизно) і тягнути до роз'єму С202 якийзнаходиться біля дівки водія. Це 2 дроти на датчик зовнішньоїтемператури пін 60, 61. Датчик швидкості пін 63, і реле двірниківпін 65. Після чого підключаємо "-" клему на акумуляторі тавключаємо режим самодіагностики клімату:
1 Увімк. Запалювання
2 Виставити температуру 26 градусів С*
3 Натиснути та утримувати кнопку "AUTO" та 3 рази натиснути кнопку"OFF"
клімат почне самодіагностику та видасть коди помилок.
Коди помилок клімат-контролю
00 помилок немає
01 несправність датчика температури в салоні
02 несправність датчика зовнішньої температури
>
03 несправність датчика температури охолоджуючої рідини (він жедатчик вологості)
04 несправність електроприводу заслінки обігрівача
05 несправність датчика сонця
06 несправність силового транзистора
07 несправність реле максимальної швидкості електровентилятораобігрівача
У результаті отримуємо 00 ура!
Перевіряємо, тестуємо всі функції та насолоджуємося виконаноюроботою.

Залишилося перефарбувати інші частини салону, але це вже внайближчому майбутньому, продовження слідує...
