Встановивши компоненти з лівого боку, переходимо на праву сторону.Відкрутивши два шурупи з резистора пічки виймаємо його і на йогомісце встановлюємо силовий транзистор.

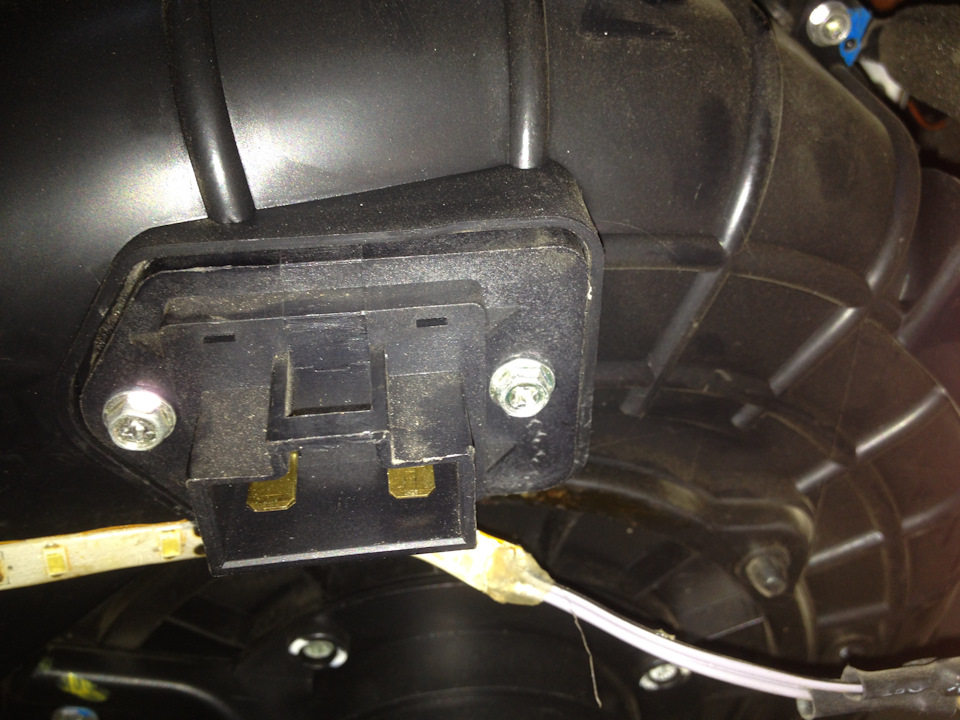

Силовий транзистор
Після його установки повертаємо голову в ліву сторону тазнімаємо ці деталі:

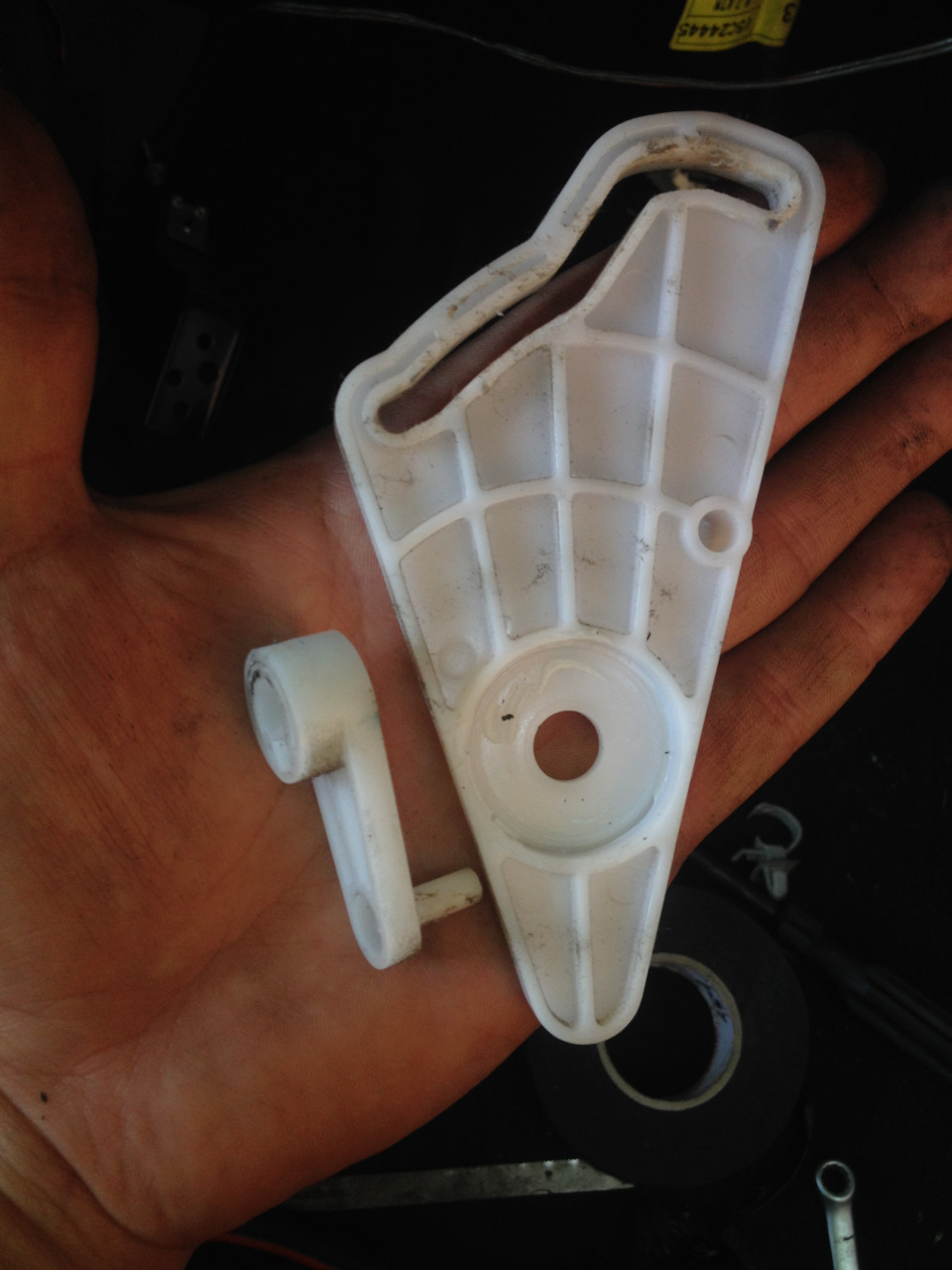

Зняті деталі
Велика знімається легко, відкрутивши шуруп, Невелика складніше, необхідно в її центрі відсунути назовні язичок і після цьогостягнути її, дуже обережно, щоб не зламати пластиковий валик, чревато наслідками ... На місце невеликої детальки ставимо свою (зкомплекту), в праворукою і ліворукою машинах вони різні. Так:

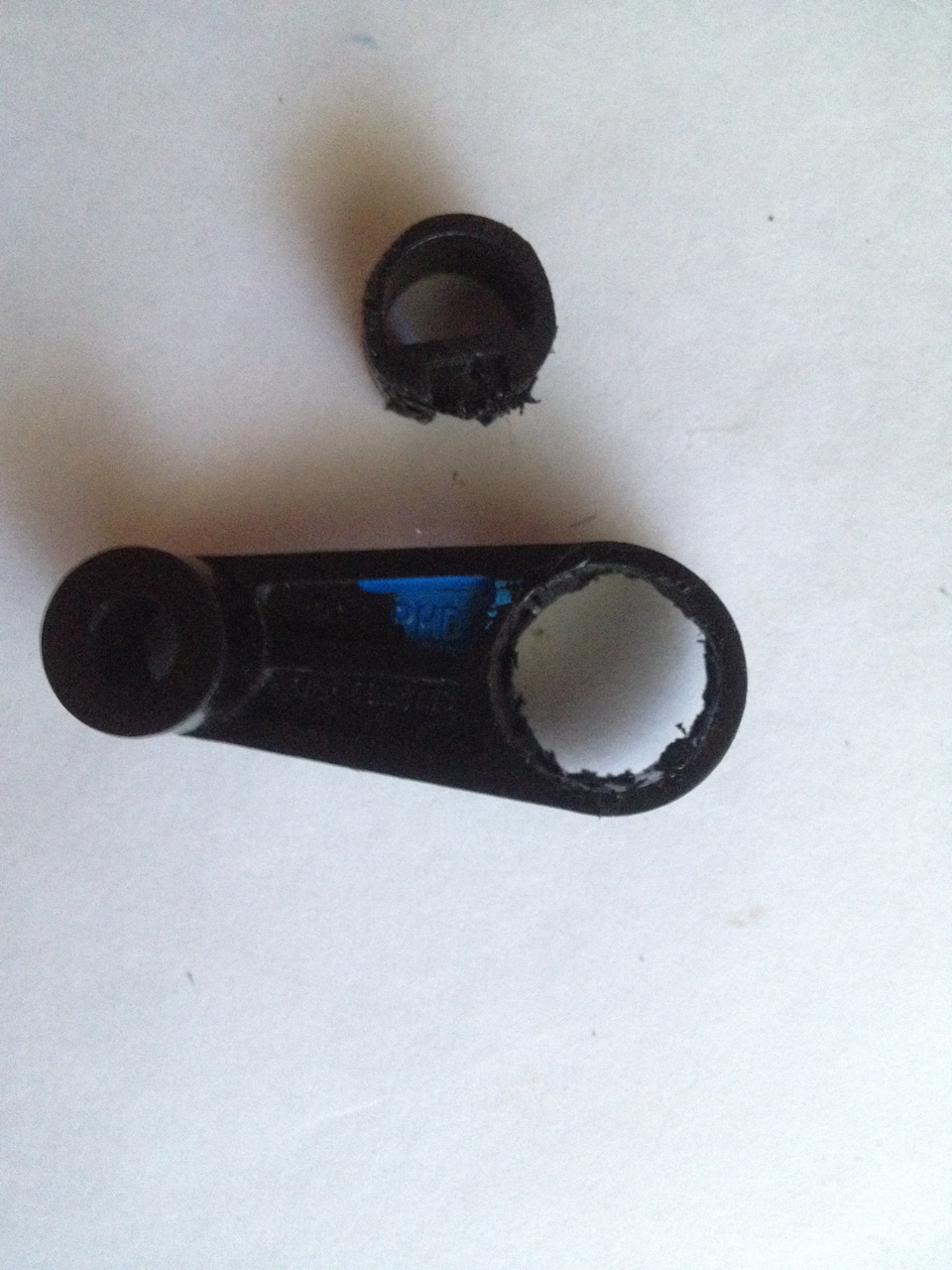

Вирізав середину

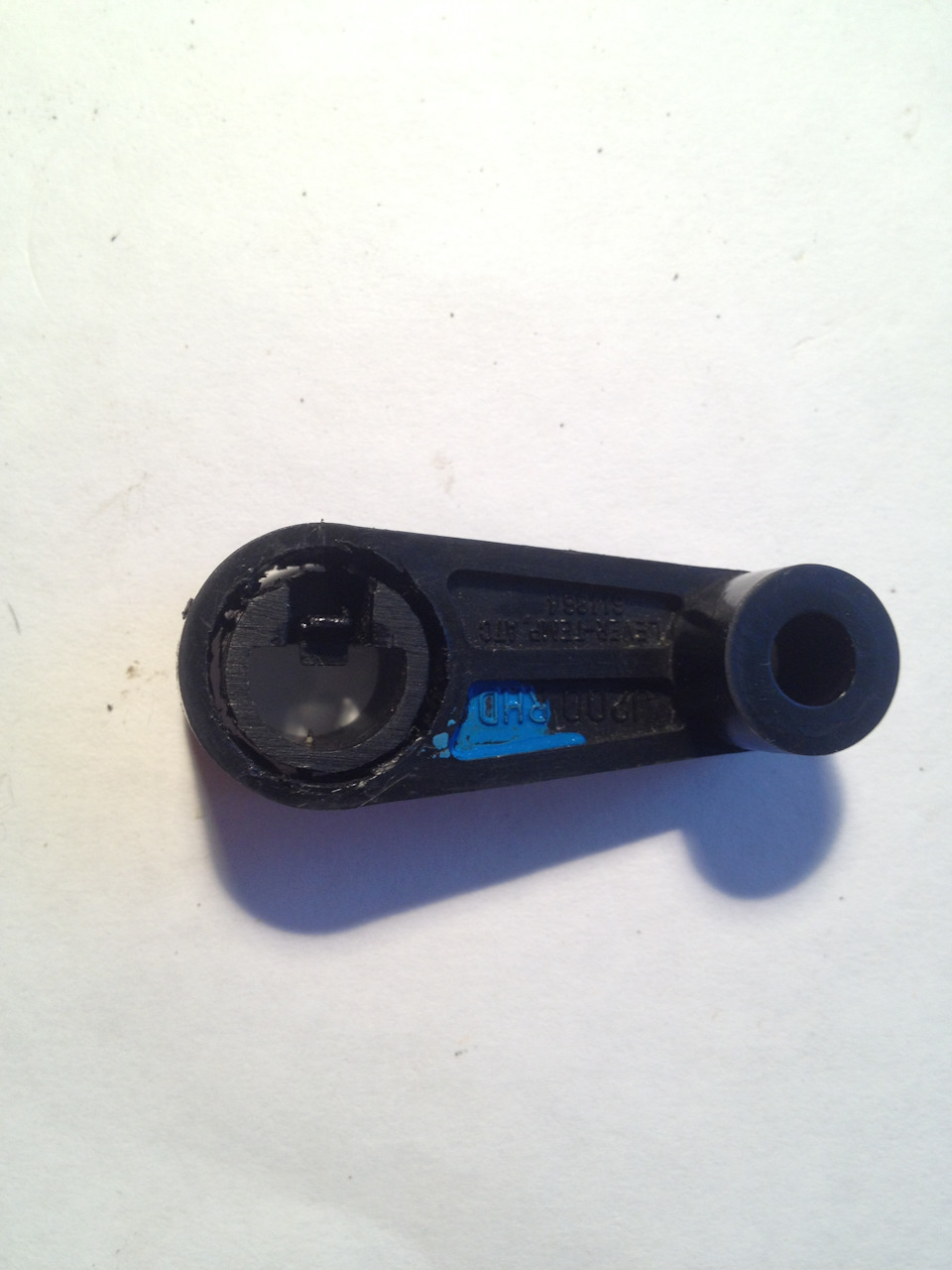

Правильна постановка
Після нагрів маленькі швейні голочки (3 шт) і проколов ними череззірку (аля Mersedes)
< /p>

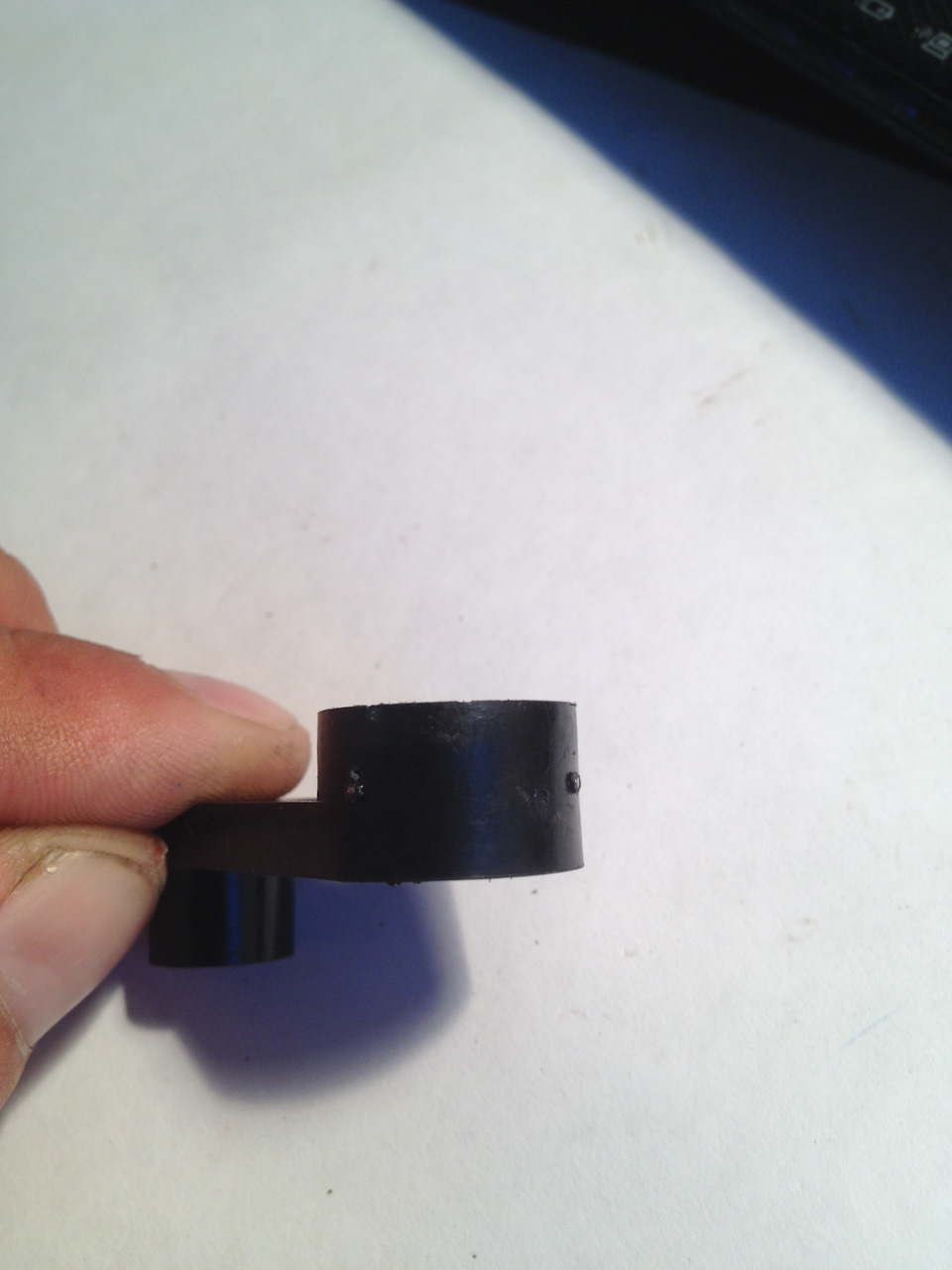

Армуємо деталь
Після виконання цих операцій все замазуємо холодним зварюванням, після того як вона висохла обробкам наждачним папером іфарбуємо!
Нов'є) Після переробки встановлюємо її на місце, до клацання! Встановлюємо привід заслінки обігрівача, що кріпиться на двохшурупах у заводське місце. З'єднуємо деталі металевою тяжкою. Далівстановлюємо скобу для кріплення роз'єму С209 (можна зробитисамому) Скоба
Далі встановлюємо реле максимальної швидкості вентилятора якезнаходиться на металевій пластині, на яку ще кріпиться роз'ємС209
З лівого боку вставляється реле з права роз'єм С209 (зі звітуD500)
Далі підготував проводку (для себе) обернув її в м'яку ізоленту, виглядати наййс))):
Проводка 2
Проводка 1
Вид проводки ближче
Продовженняhttps://megadriver.org/p1113370-klimat-kontrol-ustanovka-3
