Заміна голови на Android

Рідна голова в цьому автомобілі виявилася напрочуд непоганою. Як заякістю звучання, так і за функціоналом. А особливо здивував гучнийзв'язок, зазвичай мікрофон у вигляді дірки на екрані працює дужепогано. Ж люди, яким я дзвонив для перевірки характеризуваличутність як хорошу/відмінну, і це на ходу в районі 80-100кмч. Алетак як основною характеристикою майже будь-якої поїздки у нас єпробки, і більшість виїздів з дому, завдяки віддаленій роботі, тепер зводяться до "їдь туди, забери щось там" у місця, де язазвичай не буваю, дуже стало докучати відсутність навігації.кріплень найадекватнішим і найзручнішим є магніт, і тут вінглблиснув своїм оновленим дизайном — жодної плоскої поверхні, щодивиться на водія, достатньої площі, щоб приліпити магніт іпричепити на нього телефон, у результаті він зайняв місце підблоком клімату з фото нижче його видно), але 1) при вертикальноприліпленому телефоні кліматом керувати не можна (благо непотрібно, вистачає налаштування температури і сили дуйки), 2)відволікатися поглядом від дороги в нижню частину центральноїконсолі на ходу - ще розвага.
>

Через пару місяців такої їзди та моніторингу китаю, виявив упродажу спершу перехідні рамки під універсальні голови 7/10 дюймівна вингла в районі 35-45 баксів, а ще через кілька місяців таготові набори "голова+рамка". Враховуючи немаленьку ціну, довгопускав слини, вибирав, і в результаті зупинився на варіанті Е500 зоголошення www.aliexpress.com/item/1005001864999261.html
Нашу митницю вдалося переконати розмитнити посилку як Е100, дякуюцьому.

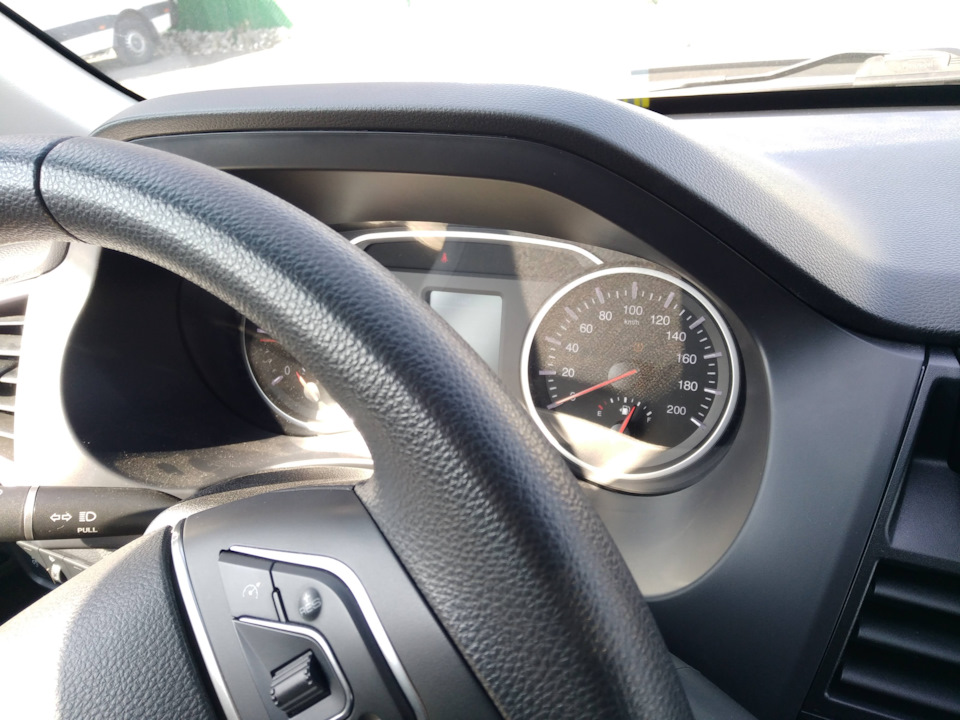

А далі почалася розвага. Так як наші дилери такі дилери - ніякоїінформації по машині у них немає, ні схем розбирання салону, нісхем електрики. Тому подальші дії проводилися в електриком методомспроб і помилок. Розбирати панель на машині з морозу — не варіант, потрібно гріти. Для зняття магнітоли потрібно зірвати кожух навколоприладки при опущеному кермі, за ним буде доступний єдиний болт усамій лівій частині панелі, що цікавить нас, з сріблястоюокантовкою з дефлекторами повітроводів (яка дуже пручається і нехоче вилуговуватися на холодну).

Спостерігаємо неприємний сюрприз — екран і магнітола — різнідеталі. Екран підключений одним дротом, блок голови прикручений міжбардачком та блоком подушки пасажира. Наслідок - проводка вкомплекті не всі підходять по довжині і вимагають нарощування.
При спробі з'єднати нову проводку і стару виявляємо найнеприємнішефіаско - запевнення продавця на всі мої питання до покупки на тему "чи сумісна проводка зі штатною" - нахабна брехня.
Зміни знадобилися буквально у всіх роз'ємах, один із яких довелосямануально підпиляти. Китайці примудрилися напортачити навіть упростому 4-жильному перехіднику на рідний роз'єм usb…

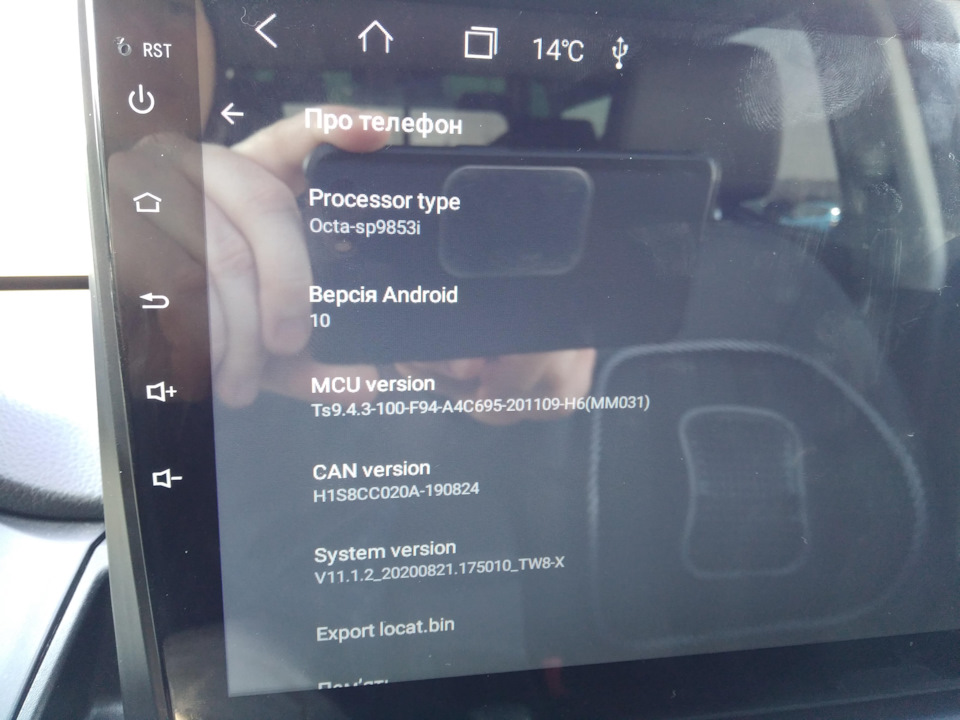

Схема підключення рідної камери заднього виду — за тойотівськоюсхемою, з двома землями, на визначення цього факту пішло годинипівтори. Незважаючи на те, що магнітола за всіма ознаками має бутиteyes ts9, розпинання заднього роз'єму в неї як у teyes cc2. Каншина для підключення кан адаптера просто відсутня в основномуроз'ємі рідної магнітоли, і необхідні сигнали прокидаються linшиною. Для нашого кан адаптера кан шину потрібно звідкись взяти, миїї знайшли у роз'ємі управління кліматом, тут можливі альтернативи.Підключення кнопок керма потрібно робити, всупереч вимогампродавця, не на кан адаптер, а на основний роз'єм голови, запилившитуди фішку, що бракує. Інакше всі сигнали з кнопок будутьоброблятися блоком mcu, андроїд їх не бачить і не можеперехопити/перепризначити. Кнопки next/prev не є резистивними, томупри підключенні на key1 магнітола їх не побачить. Але їх не бачитьі кан адаптер, через який ми спочатку робили підключення. Китайцідали мені контакт якоїсь дівчинки, представленої інженером фабрики, намагаюся прояснити з нею це питання. До речі, на будь-якіпретензії китайці вимагають повернення магнітоли, ні на якечасткове повернення коштів за брехню продавця і компенсацію запонаднормову роботу електрика - "її, у нас немає на це грошей".Цієї ж позиції дотримується або. Коротше, з плюсів - магнітола булавстановлена, все окрім кнопок next/prev працює, 4g працює, поділекрана навпіл працює (поки хворів електрик це дозволяло перемикатитаки треки)), швидкість роботи приємна, якість звуку не сказати щоб сильно краще стоку (можливо, продавець брехав і про чіп 7850). Всекунду), другий модуль bluetooth для підключення пристроїв типуobd2 адаптера активується вручну після кожного включення, змуситийого працювати весь час доки не вийшло, рідна камера на цій головімає трохи гіршу якість картинки і трохи менший fps, що дляаналогового сигналу дуже дивно.

Трохи фоток процесу…

Розбираємося в рідних кишках
Видираємо рідні кінці
Рідна
Голова-дупа
Can адаптер
"китайці примудрилися напортачити навіть у простому 4-жильномуперехіднику на рідний роз'єм usb…
Схема підключення рідної камери заднього виду — за тойотівськоюсхемою, з двома землями, на визначення цього факту пішло годинипівтори. Незважаючи на те, що магнітола за всіма ознаками має бутиteyes ts9, розпинання заднього роз'єму в неї як у teyes cc2. Каншина для підключення кан адаптера просто відсутня в основномуроз'ємі рідної магнітоли, і необхідні сигнали прокидаються linшиною. Для нашого кан адаптера кан шину потрібно звідкись взяти, миїї знайшли у роз'ємі управління кліматом, тут можливі альтернативи.Підключення кнопок керма потрібно робити, всупереч вимогампродавця, не на кан адаптер, а на основний роз'єм голови, запилившитуди фішку, що бракує. Інакше всі сигнали з кнопок будутьоброблятися блоком mcu, андроїд їх не бачить і не можеперехопити/перепризначити. Кнопки next/prev не є резистивними, томупри підключенні на key1 магнітола їх не побачить. Але їх не бачитьі кан адаптер, через який ми спочатку робили підключення. Китайцідали мені контакт якоїсь дівчинки, представленої інженером фабрики, намагаюся прояснити з нею це питання. До речі, на будь-якіпретензії китайці вимагають повернення магнітоли, ні на якечасткове повернення коштів за брехню продавця і компенсацію запонаднормову роботу електрика - "її, у нас немає на це грошей".Цієї ж позиції дотримується або. Коротше, з плюсів - магнітола булавстановлена, все окрім кнопок next/prev працює, 4g працює, поділекрана навпіл працює (поки хворів електрик це дозволяло перемикатитаки треки)), швидкість роботи приємна, якість звуку не сказати щоб сильно краще стоку (можливо, продавець брехав і про чіп 7850). Всекунду), другий модуль bluetooth для підключення пристроїв типуobd2 адаптера активується вручну після кожного включення, змуситийого працювати весь час доки не вийшло, рідна камера на цій головімає трохи гіршу якість картинки і трохи менший fps, що дляаналогового сигналу дуже дивно.

Трохи фоток процесу…

Розбираємося в рідних кишках
Видираємо рідні кінці
Рідна
Голова-дупа
Can адаптер
"китайці примудрилися напортачити навіть у простому 4-жильномуперехіднику на рідний роз'єм usb…
Схема підключення рідної камери заднього виду — за тойотівськоюсхемою, з двома землями, на визначення цього факту пішло годинипівтори. Незважаючи на те, що магнітола за всіма ознаками має бутиteyes ts9, розпинання заднього роз'єму в неї як у teyes cc2. Каншина для підключення кан адаптера просто відсутня в основномуроз'ємі рідної магнітоли, і необхідні сигнали прокидаються linшиною. Для нашого кан адаптера кан шину потрібно звідкись взяти, миїї знайшли у роз'ємі управління кліматом, тут можливі альтернативи.Підключення кнопок керма потрібно робити, всупереч вимогампродавця, не на кан адаптер, а на основний роз'єм голови, запилившитуди фішку, що бракує. Інакше всі сигнали з кнопок будутьоброблятися блоком mcu, андроїд їх не бачить і не можеперехопити/перепризначити. Кнопки next/prev не є резистивними, томупри підключенні на key1 магнітола їх не побачить. Але їх не бачитьі кан адаптер, через який ми спочатку робили підключення. Китайцідали мені контакт якоїсь дівчинки, представленої інженером фабрики, намагаюся прояснити з нею це питання. До речі, на будь-якіпретензії китайці вимагають повернення магнітоли, ні на якечасткове повернення коштів за брехню продавця і компенсацію запонаднормову роботу електрика - "її, у нас немає на це грошей".Цієї ж позиції дотримується або. Коротше, з плюсів - магнітола булавстановлена, все окрім кнопок next/prev працює, 4g працює, поділекрана навпіл працює (поки хворів електрик це дозволяло перемикатитаки треки)), швидкість роботи приємна, якість звуку не сказати щоб сильно краще стоку (можливо, продавець брехав і про чіп 7850). Всекунду), другий модуль bluetooth для підключення пристроїв типуobd2 адаптера активується вручну після кожного включення, змуситийого працювати весь час доки не вийшло, рідна камера на цій головімає трохи гіршу якість картинки і трохи менший fps, що дляаналогового сигналу дуже дивно.

Трохи фоток процесу…

Розбираємося в рідних кишках
Видираємо рідні кінці
Рідна
Голова-дупа
Can адаптер

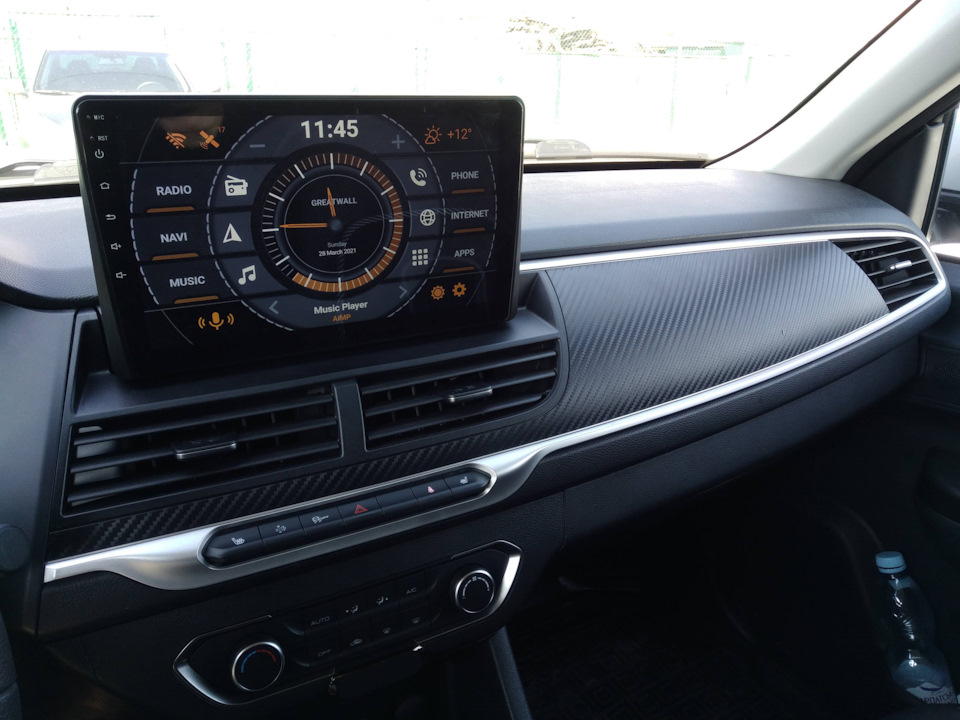

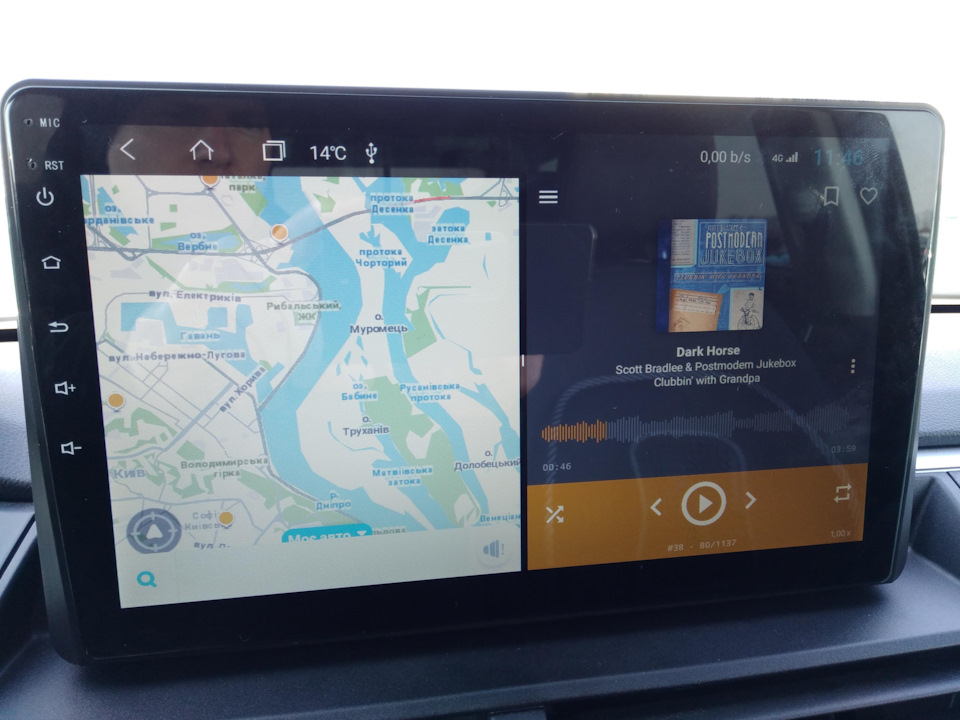

"ми її знайшли у роз'ємі управління кліматом, тут можливіальтернативи. Підключення кнопок керма потрібно робити, всуперечвимогам продавця, не на кан адаптер, а на основний роз'єм голови, запиливши туди фішку, що бракує. Інакше всі сигнали з кнопок будутьоброблятися блоком mcu, андроїд їх не бачить і не можеперехопити/перепризначити. Кнопки next/prev не є резистивними, томупри підключенні на key1 магнітола їх не побачить. Але їх не бачитьі кан адаптер, через який ми спочатку робили підключення. Китайцідали мені контакт якоїсь дівчинки, представленої інженером фабрики, намагаюся прояснити з нею це питання. До речі, на будь-якіпретензії китайці вимагають повернення магнітоли, ні на якечасткове повернення коштів за брехню продавця і компенсацію запонаднормову роботу електрика - "її, у нас немає на це грошей".Цієї ж позиції дотримується або. Коротше, з плюсів - магнітола булавстановлена, все окрім кнопок next/prev працює, 4g працює, поділекрана навпіл працює (поки хворів електрик це дозволяло перемикатитаки треки)), швидкість роботи приємна, якість звуку не сказати щоб сильно краще стоку (можливо, продавець брехав і про чіп 7850). Всекунду), другий модуль bluetooth для підключення пристроїв типуobd2 адаптера активується вручну після кожного включення, змуситийого працювати весь час доки не вийшло, рідна камера на цій головімає трохи гіршу якість картинки і трохи менший fps, що дляаналогового сигналу дуже дивно.

Трохи фоток процесу…

Розбираємося в рідних кишках
Видираємо рідні кінці
Рідна
Голова-дупа
Can адаптер
"ми її знайшли у роз'ємі управління кліматом, тут можливіальтернативи. Підключення кнопок керма потрібно робити, всуперечвимогам продавця, не на кан адаптер, а на основний роз'єм голови, запиливши туди фішку, що бракує. Інакше всі сигнали з кнопок будутьоброблятися блоком mcu, андроїд їх не бачить і не можеперехопити/перепризначити. Кнопки next/prev не є резистивними, томупри підключенні на key1 магнітола їх не побачить. Але їх не бачитьі кан адаптер, через який ми спочатку робили підключення. Китайцідали мені контакт якоїсь дівчинки, представленої інженером фабрики, намагаюся прояснити з нею це питання. До речі, на будь-якіпретензії китайці вимагають повернення магнітоли, ні на якечасткове повернення коштів за брехню продавця і компенсацію запонаднормову роботу електрика - "її, у нас немає на це грошей".Цієї ж позиції дотримується або. Коротше, з плюсів - магнітола булавстановлена, все окрім кнопок next/prev працює, 4g працює, поділекрана навпіл працює (поки хворів електрик це дозволяло перемикатитаки треки)), швидкість роботи приємна, якість звуку не сказати щоб сильно краще стоку (можливо, продавець брехав і про чіп 7850). Всекунду), другий модуль bluetooth для підключення пристроїв типуobd2 адаптера активується вручну після кожного включення, змуситийого працювати весь час доки не вийшло, рідна камера на цій головімає трохи гіршу якість картинки і трохи менший fps, що дляаналогового сигналу дуже дивно.

Трохи фоток процесу…

Розбираємося в рідних кишках
Видираємо рідні кінці
Рідна
Голова-дупа
Can адаптер
"якість звуку не сказати що б сильно краще стоку (можливо, продавець брехав і про чіп 7850)., другий модуль bluetooth дляпідключення пристроїв типу obd2 адаптера активується вручну післякожного включення, змусити його працювати весь час доки не вийшло, рідна камера на цій голові має трохи гіршу якість картинки та трохименший fps, що для аналогового сигналу дуже дивно.
