Спершу звіт розмістив наvwts.ru/forum/index.php? showtopic=223510& hl= тепер ось переніссюди ... Може кому буде цікаво або підштовхне на ідеї переробити усебе використовуючи технологію .
При виготовленні даного підсвічування використовувалися підручніматеріали або які легко придбати, також не потрібно спеціальногообладнання, знань та вміння.

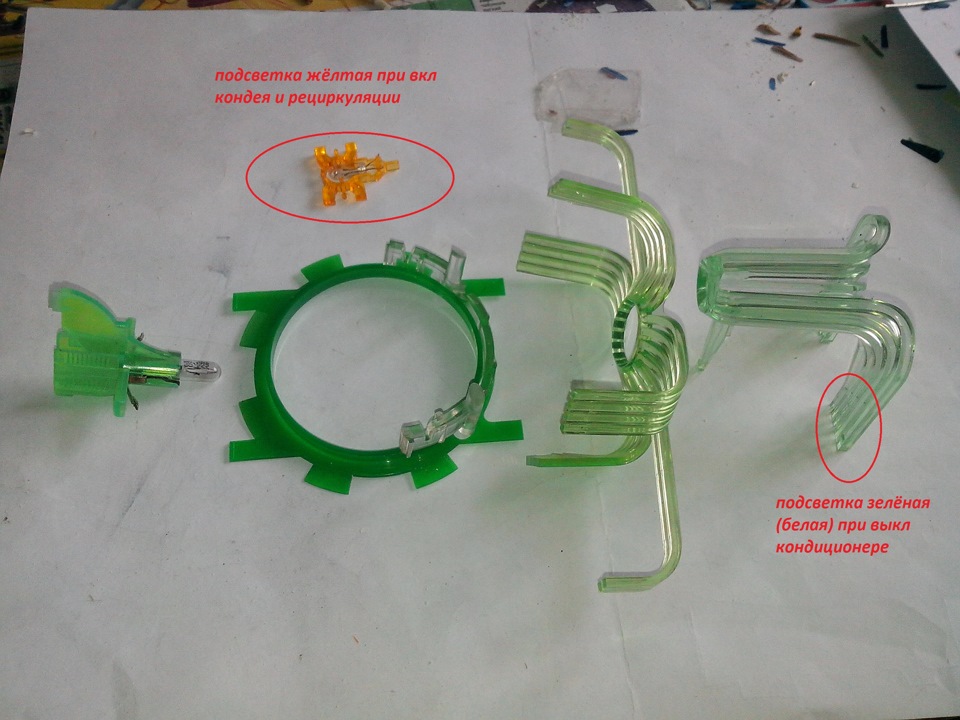

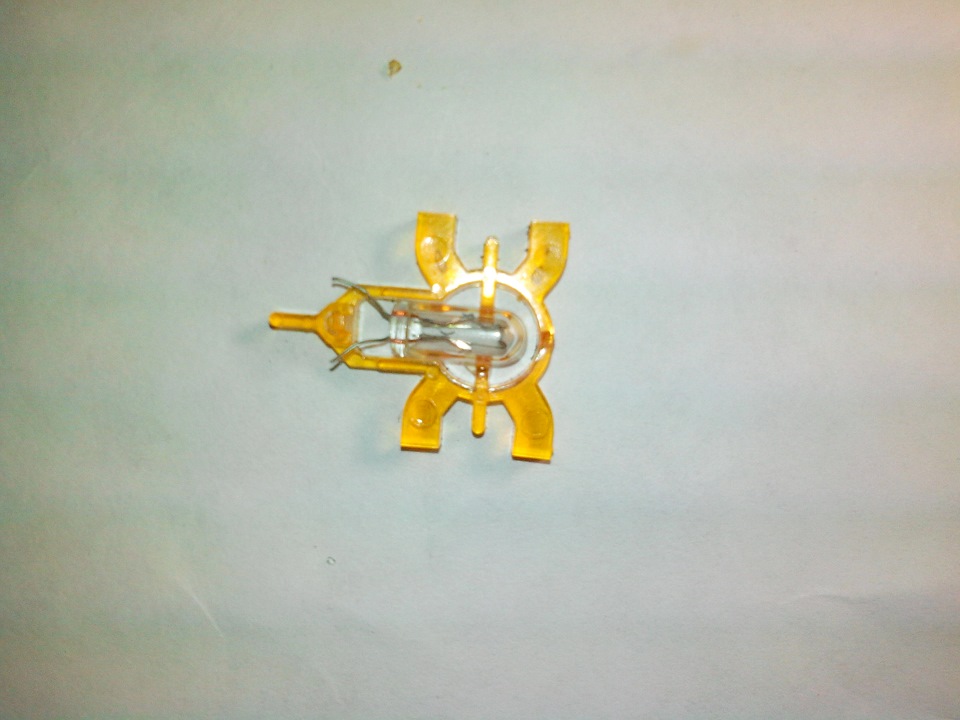

Виріш переробити підсвічування блоку пічки (описувати не будутут достатньо інформації для креативу) і уперся в кнопки включеннякондиціонера ... Ось варіант рішення. Підсвітка відбувається двомаджерелами світла. Через павук передається світло зелений (білий, укого який павук) і жовтенький при включенні кнопки Ця детальзнаходиться безпосередньо в кнопці, при перегоранні лампочки кнопкив натиснутому положенні не підсвічуються. Кондиціонера синім, арециркуляції червоним.( кольори вибирає кожен за своїм феншем інаявними світлодіодами)

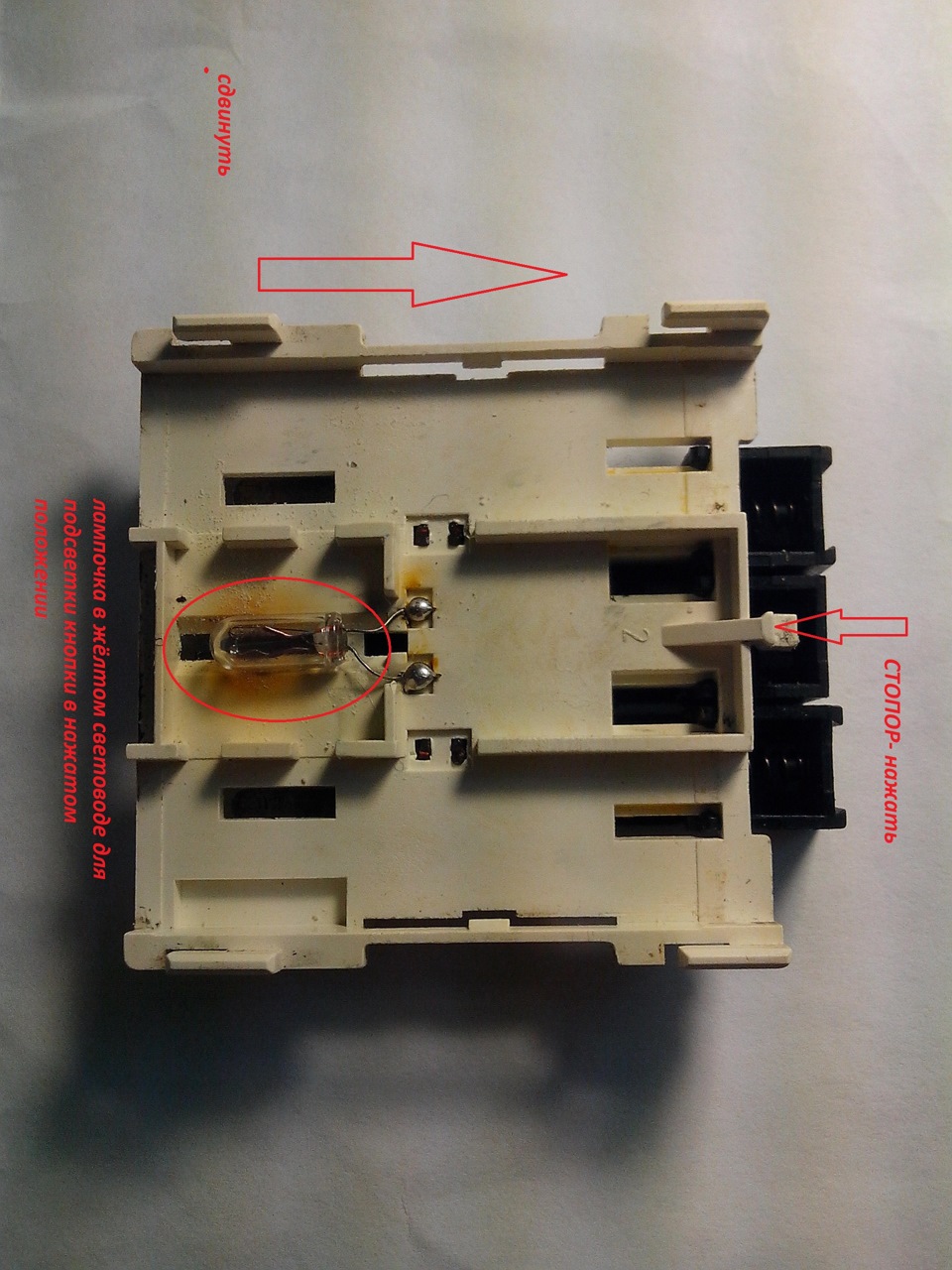

Знімаємо блок кнопок кондишена, він кріпиться до знизу корпусууправління пічкою. Потрібно віджати стопор і зсунути блочок відсебе. Перевірте де у вас плюс і мінус на яких точках (можнапродзвонити через роз'єм). Тепер беремо два світлодіоди різногокольору (в моєму випадку синій і червоний) можна брати прямокутний (краще може бути) у мене були кругляшки (але на моїх лінза-світлояскравіше), довелося доопрацювати надфілем. Впаюємо через опір, підключаємо паралельно на точки паяння. Щас вже зробив би інакшесвітики підключав би послідовно і одне опір. (може хто повторитьбуде привід спробувати.

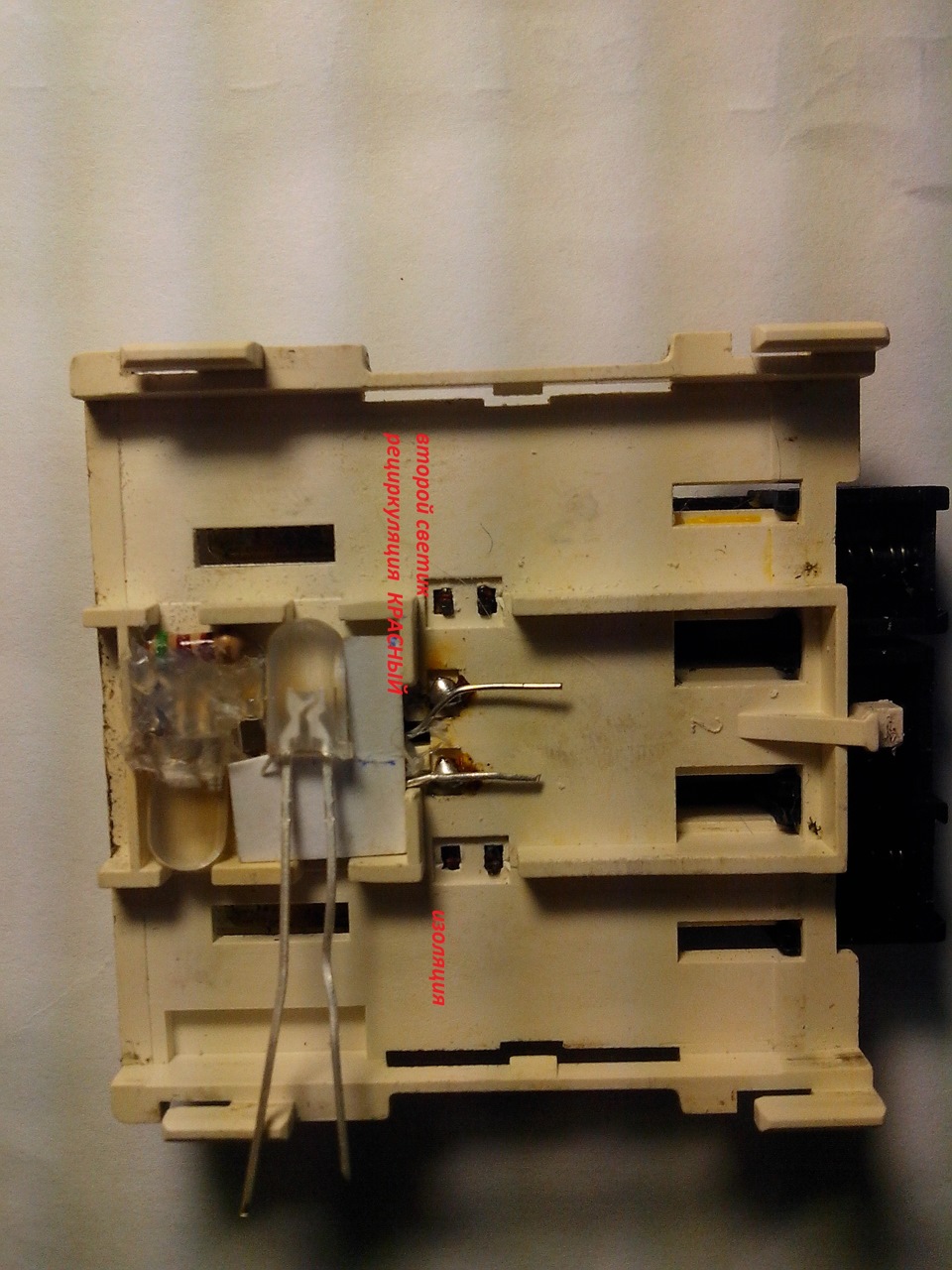

Впаюємо другий. Не забудьте прокласти ізолюючий шар (шматочокпаперу) щоб висновки різних світиків не коротили між собою
p>

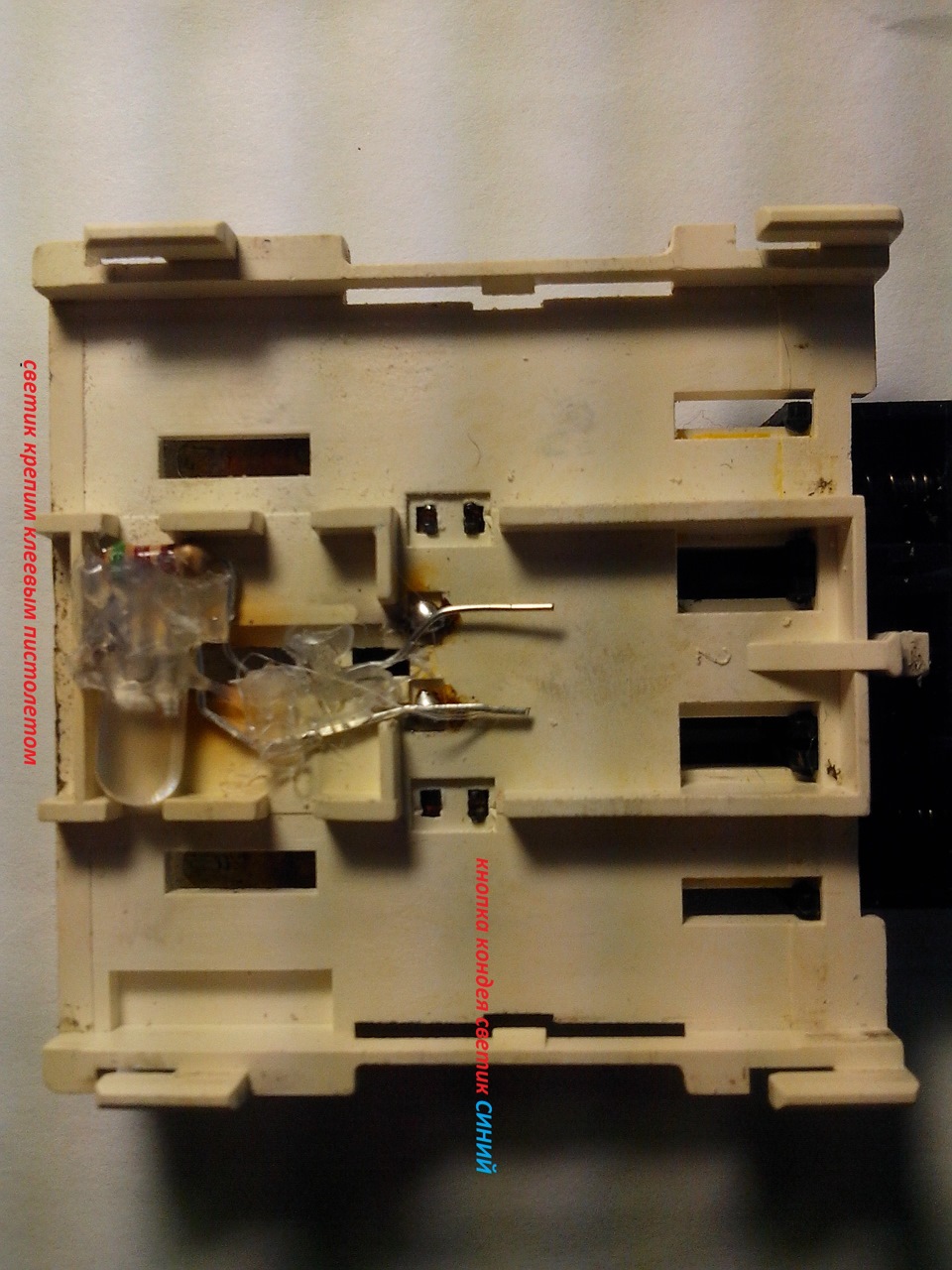

Заливаємо все клеєм з пістолета.
Ставимо зашитні шторки що б не було паразитичногопідсвічування.
тепер клейовим пістолетом вклеюємо білі прямокутні світики в корпускерування піччю.Можна вклеїти по одному на кожну кнопку можна подва, все залежить від яскравості світильників.Світильники кращевклеювати при встановленій кнопці, щоб не чіпляли за кнопки робимопрокладку з щільного паперу між кнопкою і світильником Післявклеювання світильника папір видаляємо і отримуємо рівномірнийзазор.
КНОПКИ НЕ НАТИСНЕНІ






Коментарі16
зробив собі приблизно так само))
Євгеній фото вислав на мило, не можу вставити сюди, якщо можеш викласти нехай всі побачать про що йдеться і де конкретно проблема у кондейних машин з лампочкою, що постійно горить.
Блок управління вентиляцією та опаленням/БУВ/ або блок управління пічкою /БУП/ хто як висловлюється, я хотів запитати про прогар не в кнопці кондиціонера та рециркуляції, а про прогар знизу в корпусі БУПа, де кріпиться сама кнопка знизу і відповідно ...
Сьогодні теж поміняв лампочку, впаяв просто один готовий діод з опором, за розміром точно як штатна лампочка, але гріється набагато менше, я не очікував, що німці змусять горіти цю лампочку постійно при включенні запалювання, звідси і прогари в корпу...
другий знімок зверху видно потемніння ... Видно у них був перехідний період лампочки / світлодіоди тому що в кнопках склопідйомника стоять світики (теж постійно світять) і блок управління світлом (постійно) а в БУВ (Блок Управління В... не) важливо) ...
Чого я не зрозумів, куди ти діоди за шестірню засунув?! Спочатку джерело йде в павука через центральну крутилку, а тут виходить ти павука взагалі прибрав?
правильно. світло в павук входить у центрі ... і йде по світловодах в шість торців. Шлях світла вкорочений і в місцях контакту цих шести торців павука встановлені відповідно прямокутні світики (за розміром два світики дорівнює широкому торцю) Тут про...
Ааа, во! Це те, що мені і треба було, а то у мене цих кнопок просто немає!)
Непогано!) Потрібно і в себе підсвічування впорядкувати. А скільки світлодіодів поставив? Прямокутні світики це я так зрозумів SMD?)
Найзвичайніші. Див фото завантажив. Таких білих потрібно 4 шт і два кольорових. плюс опору ... паяльник, пістолет клеючий можна замінити клеєм просто або силіконом прозорим. SMD потрібно вміти паяти і паяти їх потрібно на підкладку. Тут йшли по шляху...
А все, зрозумів!) Тільки одне питання через опір, яскравість підсвічування регулюється штатною крутилкою?
нехай регулюється тільки в невеликих межах, підбирай опір на світильниках, Якщо сильно яскраво то матуй світики наждаком і світло буде м'якше,
А у мене без кондера і все одно нічого не горить, сам звичайно виправити не зможу, боюся лізти в електрику, чекатиму на випадок, коли будуть гроші на цей захід ...
Без включення кондера не горить значить павук усередині злетів, що йде від основної лампи. Ось прибираєш ентот павук і в отвори його входу вклеюєш по два світлодіоди (див. фото 6 знизу).
Я навіть знімати боюся, звернуся до Кокшетауських умільців-електриків, може допоможуть…
На першій фотці там всі світловоди. Центральний великий павук (в центрі фото) підсвічує ручки і шкали під ручками печі. З правого боку (на фото) витягнутий світловод ось він кнопки і підсвічує. У тебе швидше за все відпав або змістився. Переглянь пос...
