Перебір стартера BOSCH 0 001 107 022 цікаві моменти частина 1

Відразу хочу уточнити що купити новий/бу стартер думка була відразуале захотілося подивитися що всередині і спробувати відремонтуватисамому. Ремонт проводився вдома на кухні так би мовити напідвіконні… Результатом задоволений.
< Як знімати і розбирати повно інформації на форумах самспочатку вивчив і почав розбирати, хочу зупинитися, на мій погляд, найцікавіших моментах…
При знятті стартера рекомендовано підкласти під коробку парубрусків тому що шпильки стартера проходять через передню опору іпри їх викручуванні двигун просяде і отвори змістяться Приустановці доведеться двигун піддомкрачувати ... (я підклав малобрусків і двигун просів, піддомкрачував, зняв опору оглянув івстановив). "не чіпляло" і стартер оліював у неодружену, якщопочекати 30 сек могло зачепити і завестися. Симптоматика виникалана гарячу, тобто вранці заводилася нормально. В один прекрасниймомент машинка стала і не завелася. І завів ... У стаціонар! Чи вморг? Ні зробимо реанімацію!
Маємо стартер втулковий VAG 02A 911 023 F пр-во BOSCH 0 001 107 022(023)

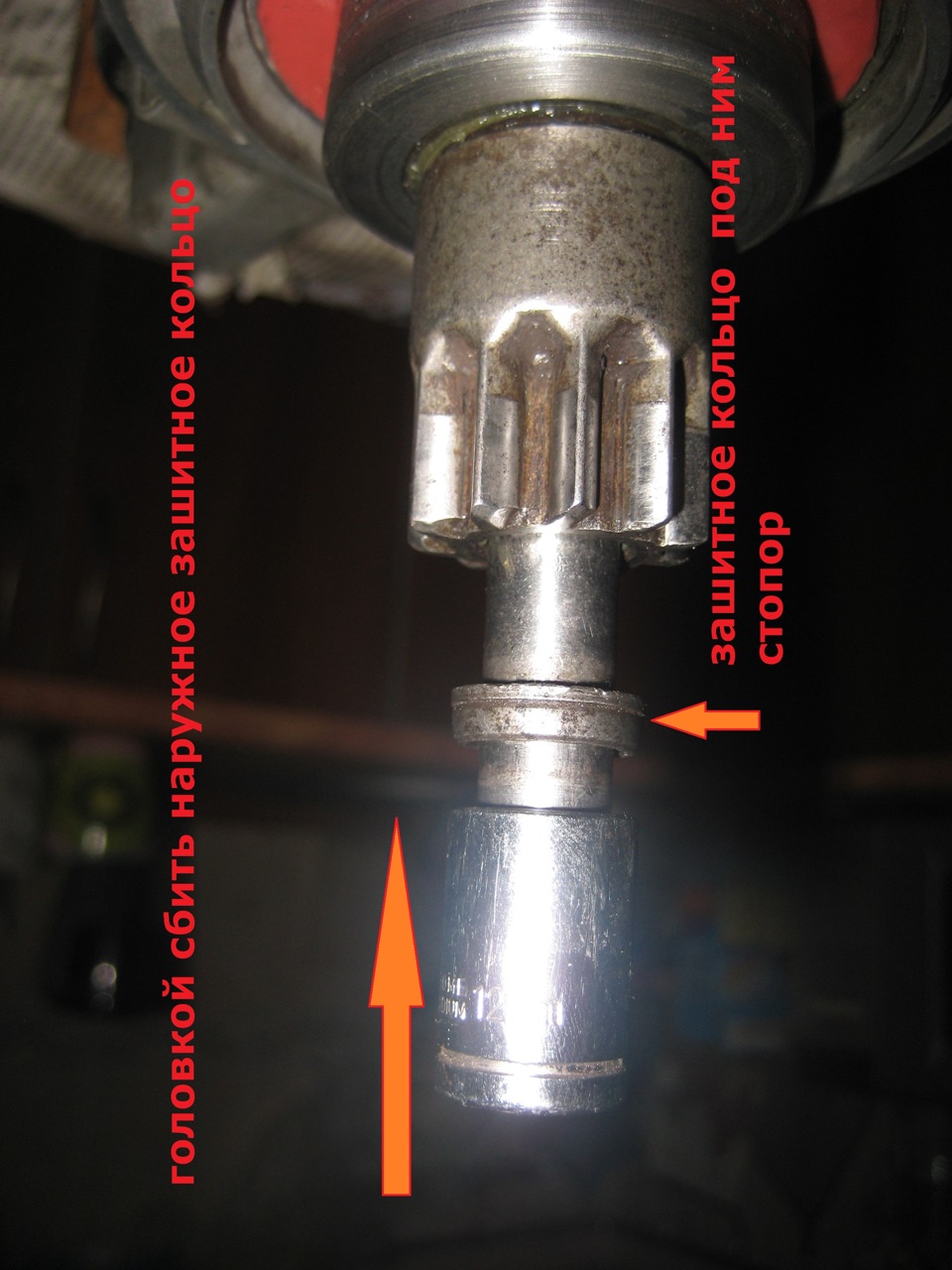

Розбираємо… Щоб зняти бендикс потрібно зняти стопорне кільце якезакрите . Захисне збивається у бік стартера втулкою (я використавголовку на 12)

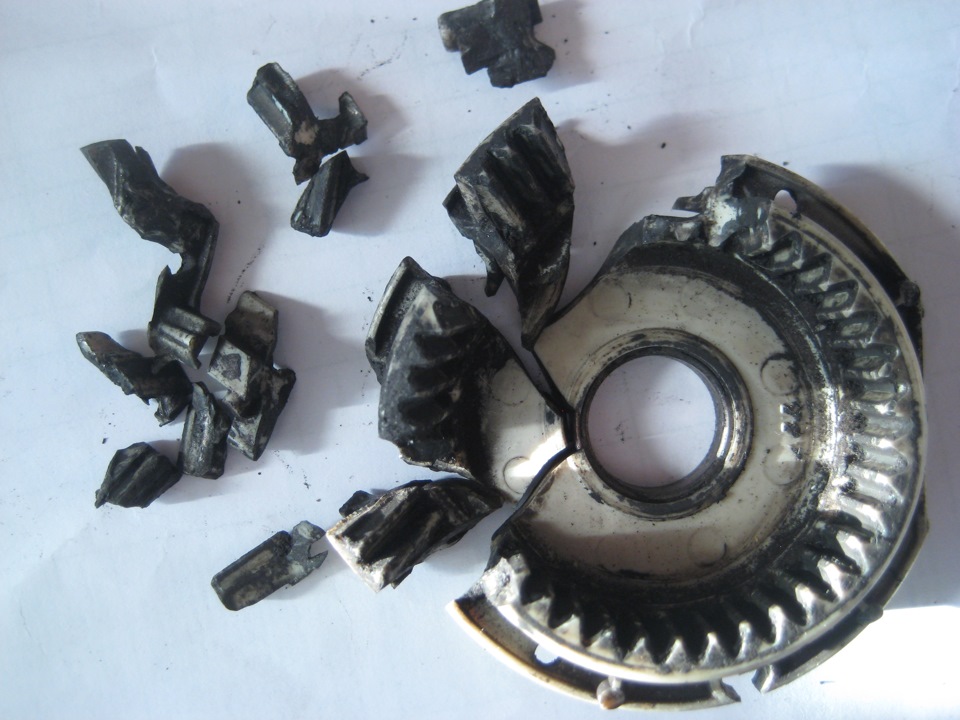

Далі розбираємо і бачимо розбитий планетарний… Ось що від ньогозалишається…<
Якщо розібратися чому це сталося то можна усунути причину, якщопросто міняємо шестірню, то усунемо слідства… Стартер складаєтьсягрубо кажучи з двох валів, які з'єднані через планетарний механізм.Вали обертаються у втулках. При розбиванні хоча б однієї втулки всяконструкція починає вібрувати і найслабше місце ламається. Длятого, щоб весь механізм не виходив з ладу, велику шестерню зробилипластиковою (часте явище в різних механізмах) щоб у разі великогонавантаження ця деталь вийшла з ладу першою і врятувала всюконструкцію...

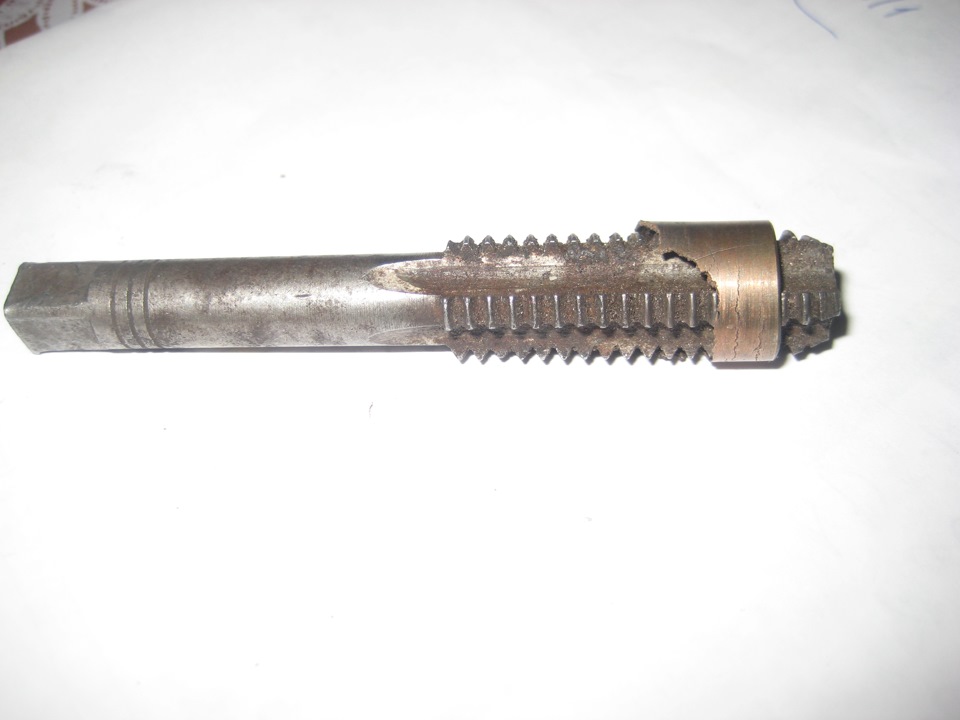

Беремо мітчик на 12 та йдемо до авто. Нам необхідно витягти втулкуяка знаходиться в коробці (у неї впирається вал стартера). Ось івона винуватця всього! Отвір в коробці цілий так що вчасно…

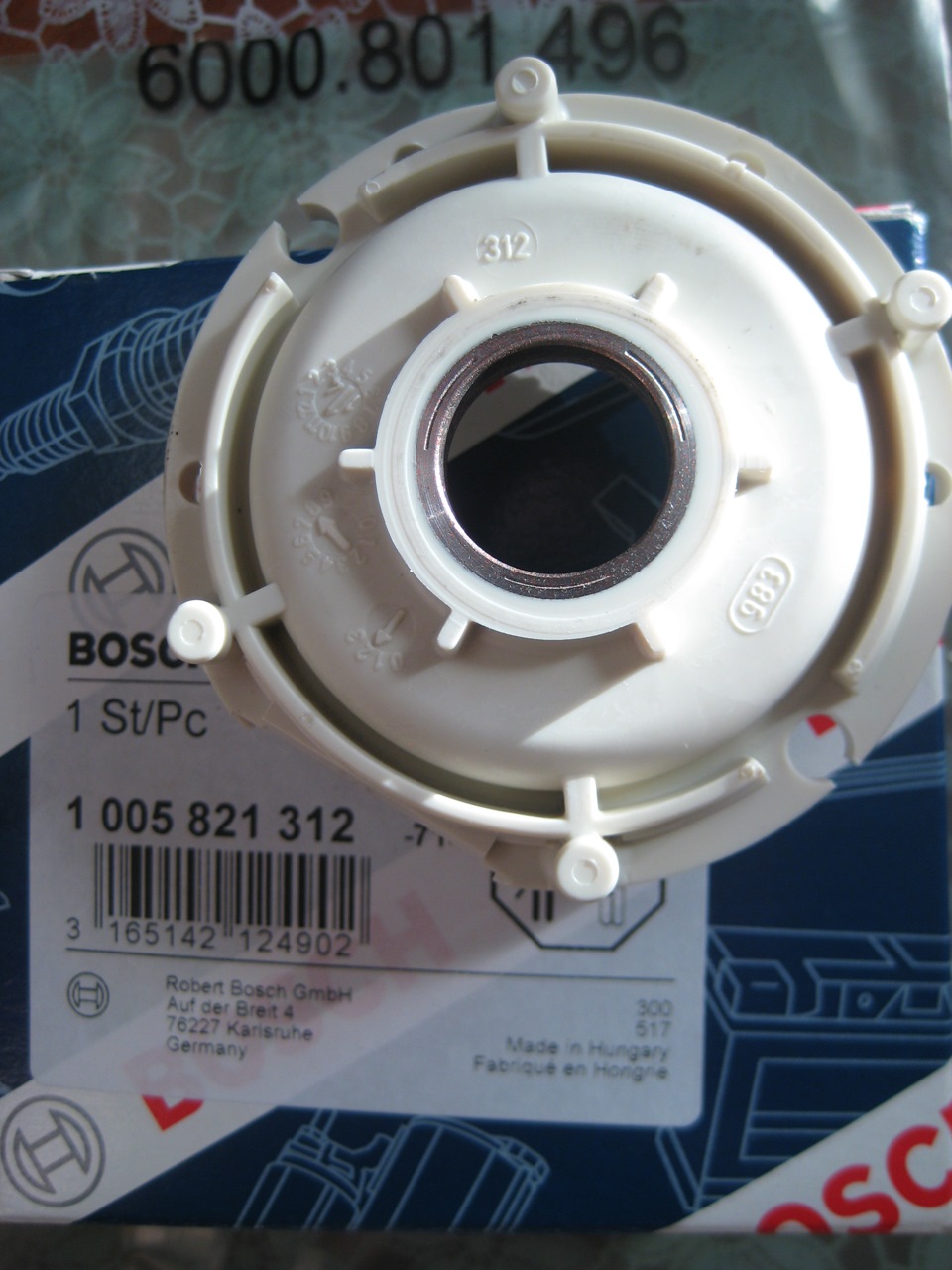

Придбаємо нову шестерню. Я брав оригінал, тобто. BOSCHЗапчастини нафото:1005821312, 300517, 124902

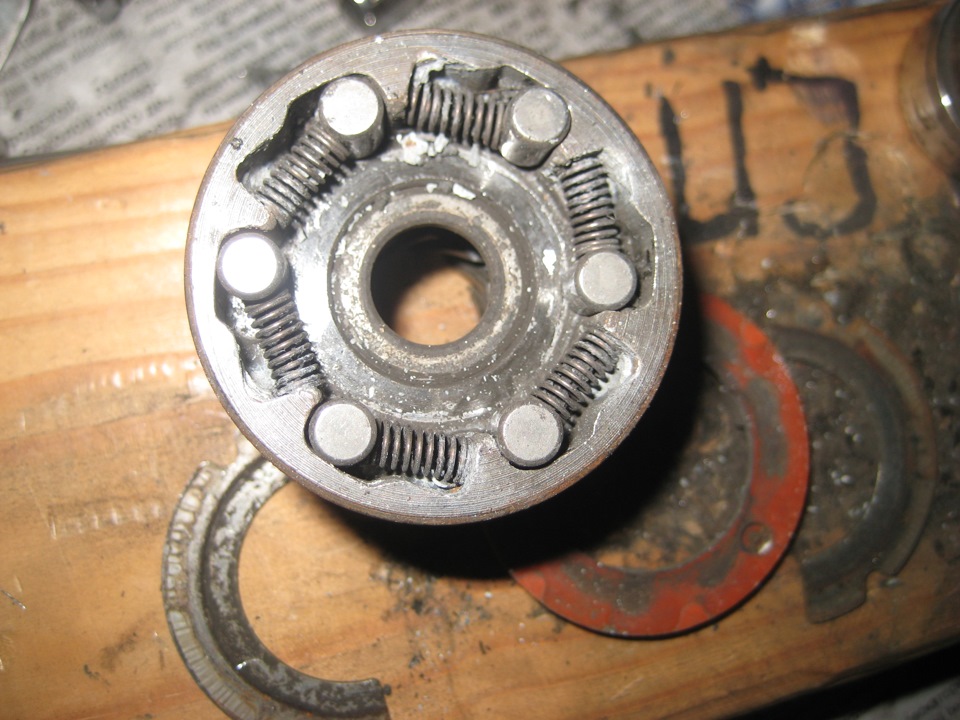

При детальному огляді помітив що бендикс ходить по валу як дивно, туго і з залипанням… Перевіряючи бендікс виявив хрустячий якесьзалипання (начебто всередині смола)… Покрутивши в руці думаюміняти. Хоча ні! Розберемо…
Акуратно розвальцьовуємо кришку.І бачимо…
крихти засохле мастило
засохле мастило
Спостерігаємо крихти засохлого мастила. Ось вони й залипали… Теперспірне питання змащувати його всередині чи ні… Змащення було. Алеякщо покласти мастило вона загусне ... На свій страх і розчинвикористовував мастило ЦИАТИМ-201 температура від -60 до 90 ...тобто. Вона низько температурна і взимку не гальмуватиме. Стартерпрацює короткочасно так що перегріву немає. Тепер оглядаємошестірню бендикса і за каталогом бачимо втулку
VAG 02B 911 213 за каталогом 1 шт… Але втулок там ДВІ! Втулки, щосамозмазуються, старе мастило засохло і гальмувало переміщення повалу. Або не мають порожнин для змащення…Запчастини нафото:1000301120Запчастини на фото:140782
Оскільки робимо добре, то прийнято рішення поєднати кілька втулок.Ось приблизно так. Вставляємо велику першу і виставляємо глибинупосадки штангелем-колумбиком.< Тепер бендикс можна збирати.
Варіант номер один розвальцьовану кришку завальцювати, приварити …варіантів багато…
Але є другий варіант. Витративши час на пошук за каталогами наждимопотрібну деталь нову кришку. Ось вони поруч нова і стара…

> Нова жорсткіша але вже гнута і ослаблена або нова метал трохитонше.
Я вибрав нову віддав токарю і мені розвальцювали (буртик якийвиступає потрібно видаляти)

<
От за вальцювали… На фото видно червоного кольору пильовик, Воригіналі йде чорний, але я не знайшов аналога. Вирізав ізкапронової кришки…
Таким чином бендикс зібраний…
Продовження в частині 2 (ліміт із завантаження фоток…)https://megadriver.org
