Доробка зарядного пристрою.

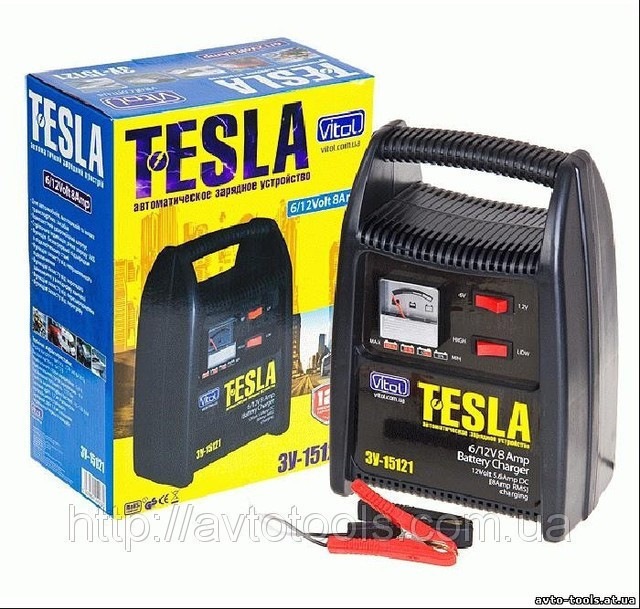

Для зарядки акомулятора придбав недорогий і простий заряднийпристрій.

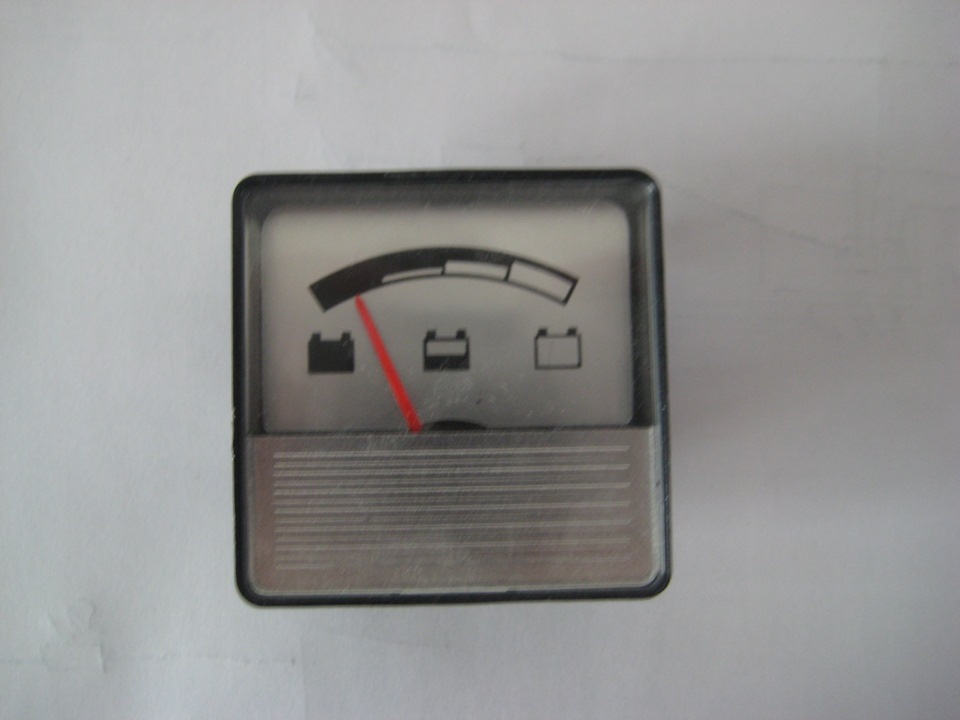

У ньому встановлений стрілочний індикатор заряду. Який собоюзвичайний амперметр .Шкала розбита на чотири зони і коли стрілкаопиняється в лівій крайній (струм заряду подає) вважається щоакумулятор заряджений.Індикатор перестав влаштовувати тому що почавжити своїм життям і доводилося в ланцюг включати тестер в режиміамперметра.

навіть відключений показує що
На алі експресі замовлення такий девайс ru.aliexpress.com/item/Hi…прайс Х2, в кращому випадку)
Викриваємо ЗУ.Виймаємо штатний індикатор На його місце маємокруглий отвір.Надфілем надаємо йому прямокутну форму відповідно дорозмірів приладу.З лицьового боку прикрив тонким пластиком щобприховати отвори, що залишилися.Приладчик кріпиться просто назасувках Далі комутуємо НЕ ЗАБУДЬТЕ ЗАПЕРЕЖУВАЧ!

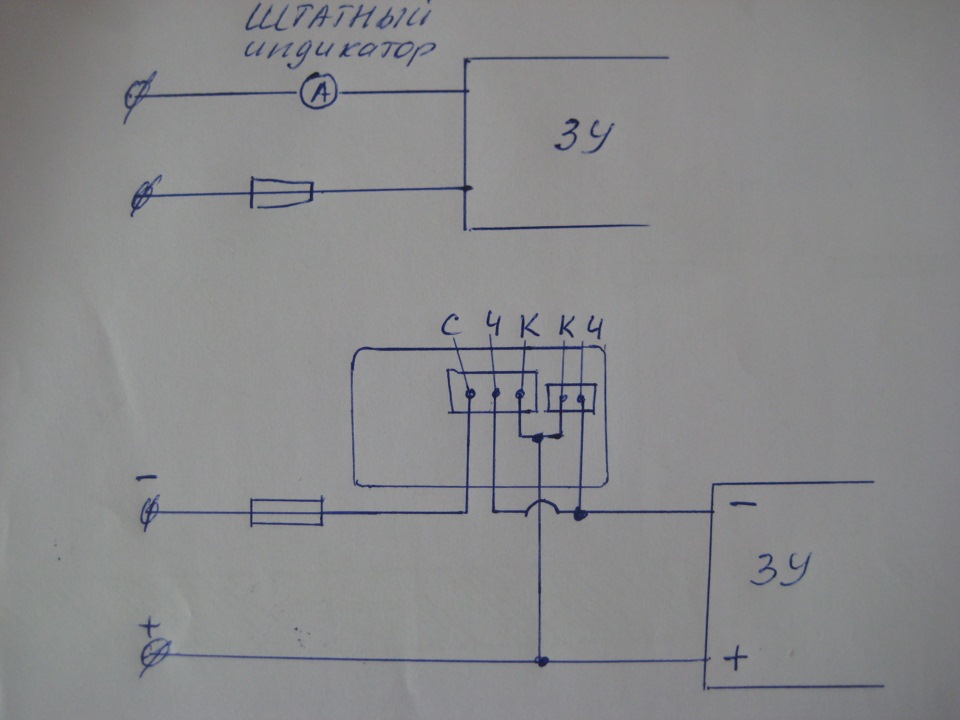

Схема типова при підключенні бажано проконсультуйтеся з фахівцем.Т.К. Схема ЗУ може бути різна.

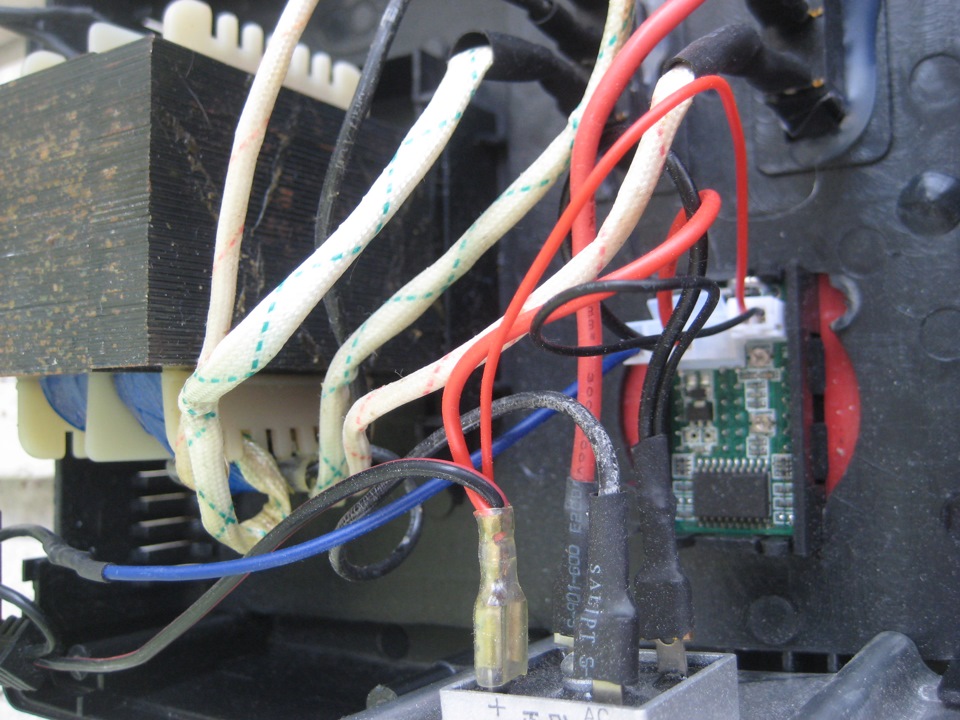

ось що отримуємо

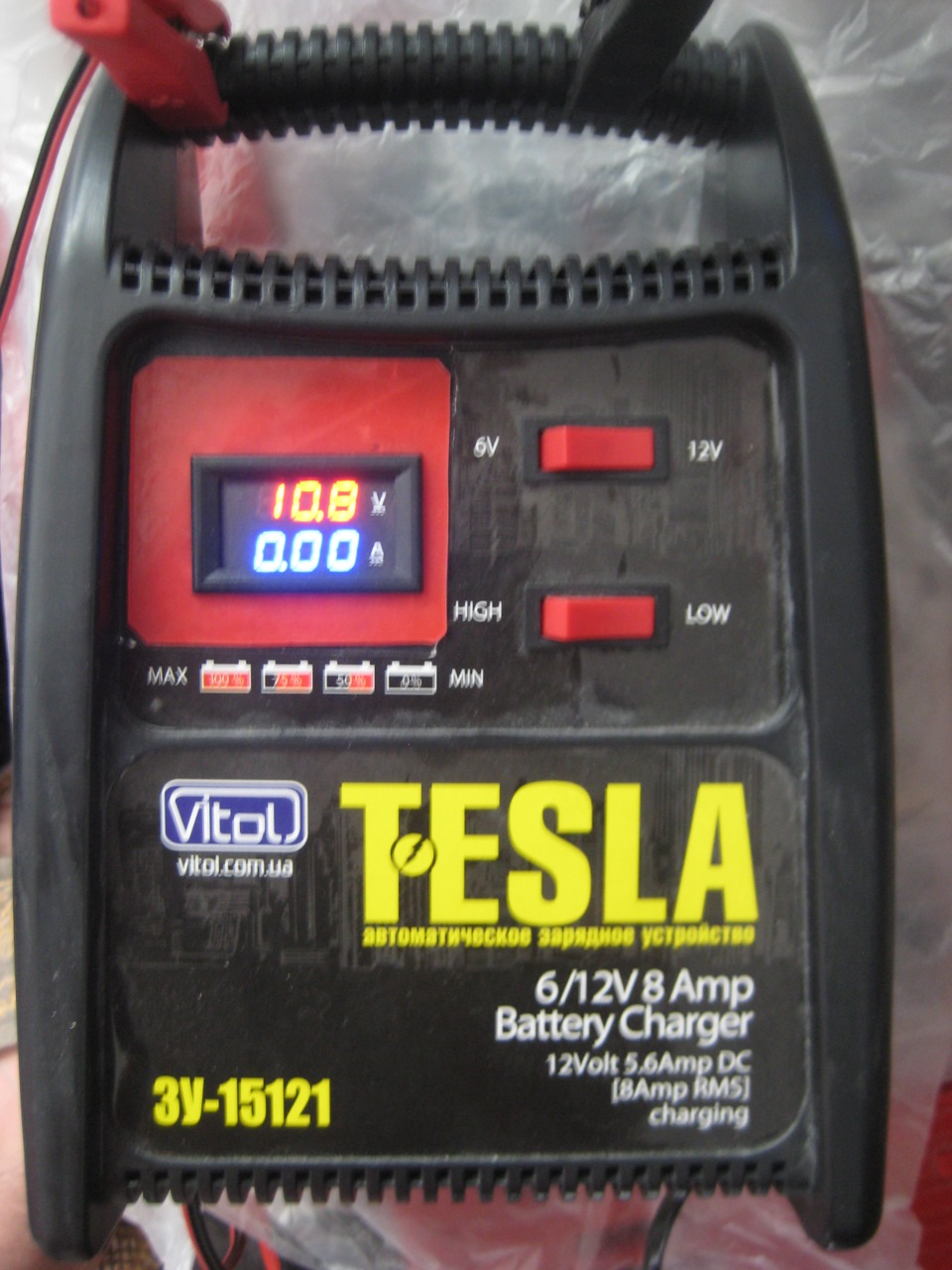

Зовнішній вигляд

<
Перез установкою вимірювальний прилад бажано відкалібрувати

Тепер під час заряджання бачимо напругу та струм зарядки. Якщопідключити зарядне до акумулятора, але не вмикати в мережу 220в тоіндикатор покаже дійсну напругу на акумуляторі.
